Почему отверстие нужно проверять относительно гиба
Когда плоский лист превращают в угловую деталь, материал возле гиба деформируется. Если отверстие находится слишком близко к этому участку, его форма или положение могут измениться. Отверстие, которое было круглым и правильно расположенным в развёртке, после формования не обязательно останется пригодным для крепления.
Поэтому расстояние до гиба нужно оценивать для готовой детали и согласованного способа изготовления. Одного числа «от центра до линии» недостаточно, если непонятно, какая именно линия имеется в виду, каковы диаметр отверстия, толщина, радиус и угол гиба.

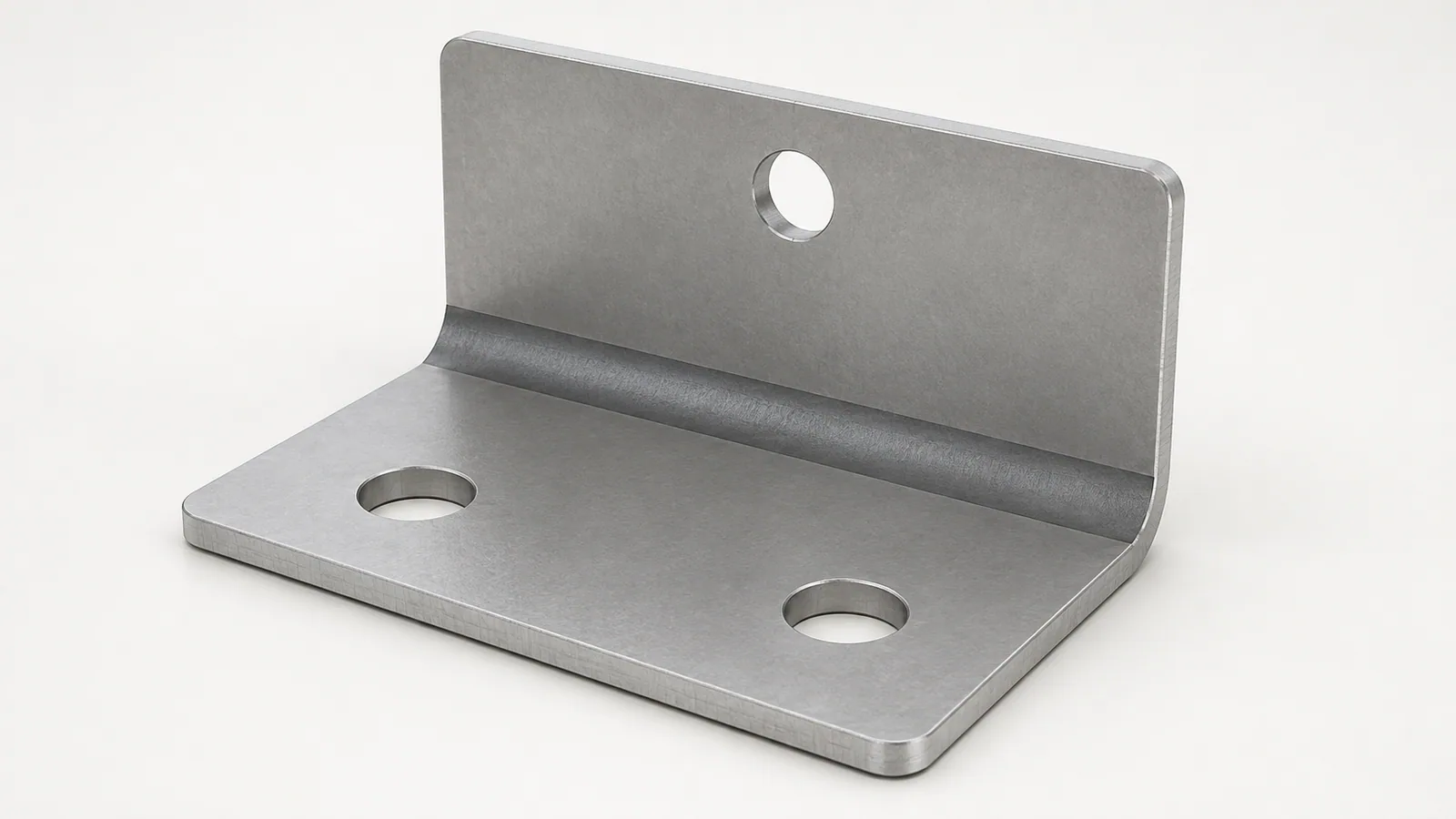

Представьте кронштейн с двумя полками. Отверстие на одной полке нужно для болта, но расположено близко к переходу между полками. Ваша задача — не просто оставить произвольный запас на чертеже, а убедиться, что после гибки отверстие сохраняет функцию, крепёж помещается и деталь собирается без принудительной подгонки.
Линия гиба — это не всегда видимый край
В плоской развёртке гиб часто обозначают условной линией. В готовой детали между двумя плоскими участками есть закруглённая зона с определённым радиусом. Её нельзя представлять как абсолютно острый перегиб без ширины. Поэтому расстояния до условной линии, до начала закругления и до воображаемого пересечения плоскостей — разные величины.
На чертеже нужно однозначно показать, от чего отложен размер. Если один участник измеряет от центра отверстия до условной линии развёртки, а другой — от границы отверстия до касательной на готовой детали, они получат разные числа и могут ошибочно решить, что говорят об одном и том же.
Для заказчика удобнее всего передать модель готовой детали и понятный чертёж с базами, а развёртку согласовать с изготовителем. Это не запрещает самостоятельно готовить плоский файл. Важно только, чтобы он соответствовал той геометрии гиба, которую реально планируют получить.
| Что измеряем | Зачем это нужно | Что уточнить |
|---|---|---|
| Центр отверстия до заданной базы | Положение крепежа | Базу и состояние детали |
| Граница отверстия до зоны гиба | Риск деформации отверстия | Радиус, толщину и процесс |
| Отверстие до условной линии развёртки | Подготовку плоской заготовки | Значение этой линии |
| Крепёж до соседней полки | Возможность сборки | Габариты головки, гайки и инструмента |
Что может измениться с отверстием
При гибке внешние слои материала растягиваются, а внутренние сжимаются. Отверстие, захватывающее участок значительной деформации, может вытянуться, изменить контур или получить нежелательное искривление вокруг края. Это зависит от положения, формы и ориентации отверстия, а не только от диаметра.
Длинный паз и круглое отверстие могут реагировать по-разному. Важно, как паз расположен относительно гиба и какая его часть приближена к деформируемой зоне. В сложной геометрии также может меняться местная жёсткость, поэтому результат не стоит оценивать только по кратчайшему расстоянию.
Не каждое изменение одинаково критично. Для декоративного отверстия небольшое отклонение может быть допустимым, если согласовано. Для посадки, резьбы или точного позиционирования требования другие. Поэтому сначала объясняют функцию отверстия, а затем определяют, какой результат нужно обеспечить.
Почему нет универсального расстояния для всех листов
На процесс влияют материал, толщина, внутренний радиус, угол, инструмент и способ гибки. Изменение одного из параметров может изменить допустимое расположение отверстия. Рекомендация из каталога конкретного изготовителя полезна только тогда, когда понятно, к каким условиям она относится.
Особенно осторожно нужно относиться к советам вроде «всегда отступайте несколько толщин». Они могут быть начальной подсказкой для определённого процесса, но не заменяют проверку чертежа. К тому же разные рекомендации могут измерять расстояние от разных точек: центра, границы отверстия или касательной к радиусу.
Не нужно самостоятельно выбирать пуансон и матрицу только ради нужного отверстия. Изготовитель оценивает доступный инструмент вместе с формой всей детали. Меньший радиус или другой инструмент не являются автоматическим улучшением: нужно сохранить допустимость формования и требования к изделию.
Пример: отверстие под болт в угловом кронштейне
Допустим, болт должен проходить через отверстие в вертикальной полке кронштейна. Рядом находится горизонтальная полка, и отверстие приближено к внутреннему углу. Даже если само отверстие после гибки остаётся пригодным, головка болта или шайба могут упираться в закругление либо соседнюю полку.
Сначала проверяют положение отверстия в готовой модели. Затем добавляют реальные габариты крепежа и место для инструмента. Не стоит оценивать это только по оси болта: для сборки важны головка, шайба, гайка и направление установки. Если доступ ограничен, детали могут потребоваться другая последовательность сборки или изменение конструкции.
Затем изготовитель оценивает влияние гибки на отверстие. Если нужно смещение, его согласовывают с ответной деталью, к которой крепится кронштейн. Передвинуть отверстие в удобное для производства место недостаточно, если после этого перестают совпадать отверстия в узле.
Для серийного заказа стоит проверить не только один болт, но и повторяемость сборки по согласованным допускам. Деталь, которая собралась после подпиливания или силового прижатия, не является доказательством правильной геометрии. Критерий должен соответствовать нормальному способу монтажа.
Что можно изменить, если отверстие расположено неудачно
Самый простой вариант — отдалить отверстие от зоны гиба, если это позволяет конструкция. Иногда можно увеличить полку, изменить компоновку крепления или пересмотреть форму выреза. Но каждое изменение должно сохранять функцию детали, её габаритные ограничения и совместимость с узлом.
Другой вариант — выполнить отверстие или окончательную обработку после гибки. Это может помочь обеспечить определённые требования, но добавляет операции, установки и вопросы доступа инструмента. Не следует обещать, что такой путь всегда дешевле или технически возможен. Изготовитель должен оценить его для конкретной формы.
Иногда рассматривают специальный разгрузочный вырез, который меняет поведение материала возле гиба. Это уже часть конструкции, а не косметическая правка. Он может влиять на прочность, герметичность и внешний вид, поэтому требует отдельного согласования.
Не пытайтесь заранее нарисовать отверстие намеренно искажённым, чтобы после гибки оно «стало правильным», без проверенного процесса. Такая компенсация может быть специальным технологическим решением, но случайная форма на глаз не обеспечивает предсказуемого результата.
Что должно быть в чертеже
Покажите готовую форму, материал, толщину, угол и внутренний радиус гиба, а также размеры отверстий и их положение от понятных баз. Уточните, какие размеры контролируют после формования. Если передаёте развёртку, укажите, что означают линии гиба и какие из них не предназначены для резки.
Разделяйте требования к готовой детали и вспомогательные данные для её изготовления. Например, положение отверстия после гибки может быть функционально критичным, а конкретный размер плоской заготовки — зависеть от согласованной технологии. Без этого разграничения можно получить две формально правильные, но несовместимые версии.
Не оставляйте угол только в виде неоднозначной надписи без изображения. Разные системы могут по-разному называть угол поворота и внутренний угол между полками. Эскиз готовой детали и понятный размер помогают избежать ошибки ещё до изготовления.
При изменении толщины проверьте модель и развёртку повторно. Старое положение линии гиба не обязательно соответствует новому варианту. Точно так же замена материала или радиуса не должна происходить только в сопроводительном сообщении, когда сам файл остался от предыдущей редакции.
Если на обеих полках есть отверстия, которые должны работать вместе, проверяйте их взаимное положение после гибки. По отдельности правильные расстояния в плоской заготовке ещё не гарантируют соосность или нужное расстояние в пространстве. На результат влияют угол и геометрия перехода между полками, поэтому требование должно быть сформулировано для готового узла.
При этом не нужно назначать чрезмерно жёсткие допуски всем отверстиям одинаково. Для свободного прохода кабеля требования могут отличаться от точного позиционирования детали. Если объяснить функцию, изготовитель и конструктор смогут отделить действительно критические размеры от тех, для которых достаточно обычного согласованного уровня точности.
Помните и о направлении гиба. В развёртке симметричная на вид деталь может получить разную ориентацию полок после формования. Отверстие останется на той же плоской координате, но окажется не с той стороны узла. Понятное изображение готовой формы и обозначение направлений помогают обнаружить эту ошибку до запуска, без сложных расчётов и повторного изготовления.
Как проверить пробную деталь
Перед пробным изготовлением согласуйте, что именно проверяют: форму отверстия, его положение от баз, угол, радиус или возможность установки крепежа. Если нужна точная посадка, одной фотографии недостаточно. Нужны измерения или функциональная проверка в согласованных условиях.
Важно проверять деталь в том состоянии, в котором она будет передаваться заказчику. Если после гибки планируют обработку отверстия или покрытие, конечный результат может отличаться от промежуточного. В протоколе или короткой рабочей заметке стоит зафиксировать эту последовательность.
Один успешный образец помогает подтвердить решение, но не отменяет контроль серии. Для ответственного соединения нужно понимать допустимые отклонения и способ их проверки. Цель пробы — не просто показать, что металл согнулся, а подтвердить пригодность готовой детали.
Как сформулировать запрос изготовителю
Передайте модель и чертёж и прямо укажите, какое отверстие близко к гибу. Объясните его функцию и назовите неизменные требования. Например: «Отверстие нужно для крепления к готовой раме; положение после гибки критично. Просим оценить деформацию отверстия и доступ для болта. Изменения геометрии — только после согласования».
Добавьте количество, материал, толщину и информацию о дальнейшей обработке. Если допускается изготовление отверстия после гибки, укажите, что этот вариант можно оценить. Так изготовитель поймёт, какие решения стоит рассматривать, а какие противоречат вашей задаче.
После согласования оставьте одну актуальную редакцию. Исправленный размер в сообщении не должен противоречить старому DXF или модели во вложении. Чёткий комплект документов здесь важнее длинного перечня технических терминов.
Оценить отверстия и гибы в чертеже деталиКакой результат считать правильным
Правильный результат — это отверстие, которое после гибки имеет нужные форму, положение и функцию. Расстояние на плоской развёртке лишь помогает этого достичь, но само по себе не является конечной целью.
Проверяйте, от какой границы задан размер, где находится зона гиба, как работает крепёж и учтены ли дальнейшие операции. Если нужны изменения, согласовывайте их как часть конструкции или технологии, а не как случайную правку файла.
Так вы получаете понятный порядок действий: определить требования к готовой детали, согласовать геометрию и процесс, проверить результат. Это надёжнее, чем искать одно универсальное расстояние, которое якобы подходит для любого отверстия и любого гиба.
