Чому отвір потрібно перевіряти відносно згину
Коли плоский лист перетворюють на кутову деталь, матеріал біля згину деформується. Якщо отвір потрапляє надто близько до цієї ділянки, його форма або положення можуть змінитися. Отвір, який був круглим і правильно розташованим у розгортці, після формування не обов’язково залишиться придатним для кріплення.
Тому відстань до згину потрібно оцінювати для готової деталі й погодженого способу виготовлення. Одного числа «від центра до лінії» недостатньо, якщо незрозуміло, яка саме лінія мається на увазі, який діаметр отвору, товщина, радіус та кут згину.

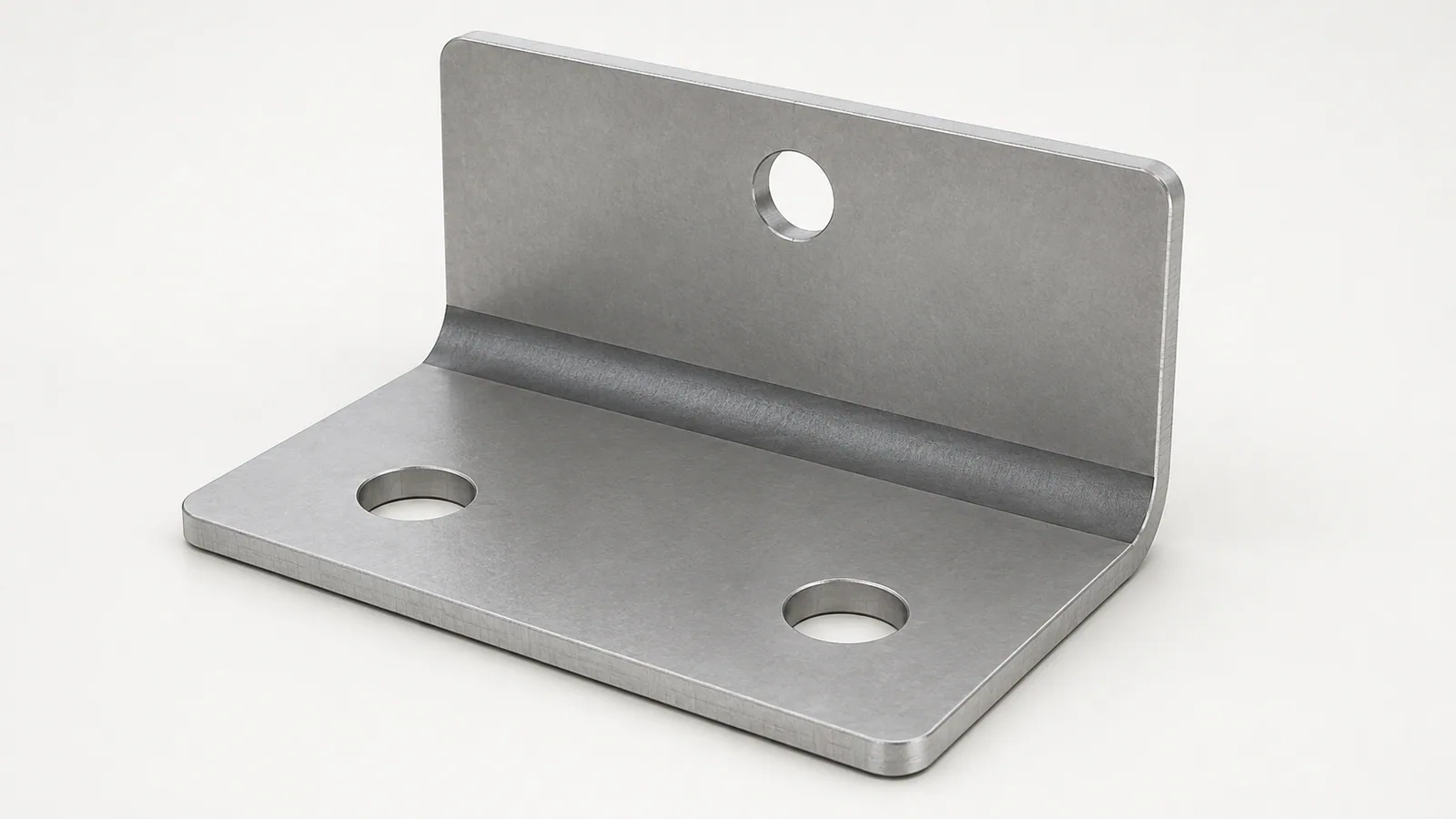

Уявіть кронштейн із двома полицями. Отвір на одній полиці потрібен для болта, але розташований близько до переходу між полицями. Ваше завдання — не просто залишити довільний запас на кресленні, а переконатися, що після згинання отвір зберігає функцію, кріплення поміщається й деталь збирається без примусового підганяння.
Лінія згину — це не завжди видимий край
У плоскій розгортці згин часто позначають умовною лінією. У готовій деталі між двома плоскими ділянками є заокруглена зона з певним радіусом. Її не можна уявляти як абсолютно гострий перегин без ширини. Тому відстані до умовної лінії, до початку заокруглення та до уявного перетину площин — різні величини.
На кресленні потрібно однозначно показати, від чого відкладено розмір. Якщо один учасник вимірює від центра отвору до умовної лінії розгортки, а інший — від межі отвору до дотичної на готовій деталі, вони отримають різні числа й можуть помилково вирішити, що говорять про одне й те саме.
Для замовника найзручніше передати модель готової деталі та зрозуміле креслення з базами, а розгортку погодити з виробником. Це не забороняє самостійно готувати плоский файл. Важливо лише, щоб він відповідав тій геометрії згину, яку реально планують отримати.
| Що вимірюємо | Навіщо це потрібно | Що уточнити |
|---|---|---|
| Центр отвору до заданої бази | Положення кріплення | Базу та стан деталі |
| Межа отвору до зони згину | Ризик деформації отвору | Радіус, товщину й процес |
| Отвір до умовної лінії розгортки | Підготовку плоскої заготовки | Значення цієї лінії |
| Кріплення до сусідньої полиці | Можливість складання | Габарити головки, гайки й інструмента |
Що може змінитися з отвором
Під час згинання зовнішні шари матеріалу розтягуються, а внутрішні стискаються. Отвір, який захоплює ділянку значної деформації, може витягнутися, змінити обрис або отримати небажане викривлення навколо краю. Це залежить від положення, форми та орієнтації отвору, а не тільки від його діаметра.
Довгий паз і круглий отвір можуть реагувати по-різному. Важливо, як паз розташований відносно згину та яка його частина наближена до деформованої зони. У складній геометрії також може змінюватися місцева жорсткість, через що результат не варто оцінювати лише за найкоротшою відстанню.
Не кожна зміна є однаково критичною. Для декоративного отвору невелике відхилення може бути допустимим, якщо воно погоджене. Для посадки, різьби чи точного позиціювання вимоги інші. Тому спочатку пояснюють функцію отвору, а потім визначають, який результат потрібно забезпечити.
Чому немає універсальної відстані для всіх листів
На процес впливають матеріал, товщина, внутрішній радіус, кут, інструмент і спосіб згинання. Зміна одного з цих параметрів може змінити допустиме розташування отвору. Рекомендація з каталогу конкретного виробника корисна лише тоді, коли зрозуміло, до яких умов вона належить.
Особливо обережно потрібно ставитися до порад на кшталт «завжди відступайте кілька товщин». Вони можуть бути початковою підказкою для певного процесу, але не замінюють перевірку креслення. До того ж різні рекомендації можуть вимірювати відстань від різних точок: центра, межі отвору чи дотичної до радіуса.
Не потрібно самостійно вибирати пуансон і матрицю лише заради потрібного отвору. Виробник оцінює доступний інструмент разом із формою всієї деталі. Менший радіус або інший інструмент не є автоматичним покращенням: потрібно зберегти допустимість формування та вимоги до виробу.
Приклад: отвір під болт у кутовому кронштейні
Припустімо, болт повинен проходити через отвір у вертикальній полиці кронштейна. Поряд є горизонтальна полиця, і отвір наближений до внутрішнього кута. Навіть якщо сам отвір після згинання залишається придатним, головка болта або шайба можуть упиратися в заокруглення чи сусідню полицю.
Спочатку перевіряють положення отвору в готовій моделі. Далі додають реальні габарити кріплення й місце для інструмента. Не варто оцінювати це лише по осі болта: для складання важливі його головка, шайба, гайка та напрямок встановлення. Якщо доступ обмежений, деталь може вимагати іншої послідовності складання або зміни конструкції.
Потім виробник оцінює вплив згинання на отвір. Якщо потрібне зміщення, його погоджують із відповідною деталлю, до якої кронштейн кріпиться. Пересунути отвір у зручне для виробництва місце недостатньо, якщо після цього перестають збігатися отвори у вузлі.
Для серійного замовлення варто перевірити не тільки один болт, а повторюваність складання за погодженими допусками. Деталь, яка зібралася після підпилювання чи силового притискання, не є доказом правильної геометрії. Критерій повинен відповідати нормальному способу монтажу.
Що можна змінити, якщо отвір розташований невдало
Найпростіший варіант — віддалити отвір від зони згину, якщо це дозволяє конструкція. Іноді можна збільшити полицю, змінити компонування кріплення або переглянути форму вирізу. Але кожна зміна повинна зберігати функцію деталі, її габаритні обмеження та сумісність із вузлом.
Інший варіант — виконати отвір або остаточну обробку після згинання. Це може допомогти забезпечити певні вимоги, але додає операції, установлення й питання доступу інструмента. Не слід обіцяти, що такий шлях завжди дешевший або технічно можливий. Виробник має оцінити його для конкретної форми.
Іноді розглядають спеціальний розвантажувальний виріз, який змінює поведінку матеріалу біля згину. Це вже частина конструкції, а не косметична правка. Він може впливати на міцність, герметичність і зовнішній вигляд, тому потребує окремого погодження.
Не намагайтеся наперед намалювати отвір навмисно спотвореним, щоб після згинання він «став правильним», без перевіреного процесу. Така компенсація може бути спеціальним технологічним рішенням, але випадкова форма на око не забезпечує передбачуваного результату.
Що повинно бути в кресленні
Покажіть готову форму, матеріал, товщину, кут і внутрішній радіус згину, а також розміри отворів та їхнє положення від зрозумілих баз. Уточніть, які розміри контролюють після формування. Якщо передаєте розгортку, вкажіть, що означають лінії згину та які з них не призначені для різання.
Розділяйте вимоги до готової деталі й допоміжні дані для її виготовлення. Наприклад, положення отвору після згинання може бути функціонально критичним, а конкретний розмір плоскої заготовки — залежати від погодженої технології. Без цього розмежування можна отримати дві формально правильні, але несумісні версії.
Не залишайте кут лише у вигляді неоднозначного напису без зображення. Різні системи можуть по-різному називати кут повороту та внутрішній кут між полицями. Ескіз готової деталі й зрозумілий розмір допомагають уникнути помилки ще до виготовлення.
Під час зміни товщини перевірте модель і розгортку повторно. Старе положення лінії згину не обов’язково відповідає новому варіанту. Так само заміна матеріалу чи радіуса не повинна відбуватися тільки в супровідному повідомленні, коли сам файл залишився від попередньої редакції.
Якщо на обох полицях є отвори, які повинні працювати разом, перевіряйте їхнє взаємне положення після згинання. Окремо правильні відстані у плоскій заготовці ще не гарантують співвісність або потрібну відстань у просторі. На результат впливають кут і геометрія переходу між полицями, тому вимога має бути сформульована для готового вузла.
Водночас не потрібно призначати надмірно жорсткі допуски всім отворам однаково. Для вільного проходу кабелю вимоги можуть відрізнятися від точного позиціювання деталі. Якщо пояснити функцію, виробник і конструктор зможуть відокремити справді критичні розміри від тих, для яких достатній звичайний погоджений рівень точності.
Пам’ятайте й про напрямок згину. У розгортці симетрична на вигляд деталь може отримати різну орієнтацію полиць після формування. Отвір залишиться на тій самій плоскій координаті, але опиниться не з того боку вузла. Зрозуміле зображення готової форми та позначення напрямків допомагають виявити цю помилку до запуску, без складних розрахунків і повторного виготовлення.
Як перевірити пробну деталь
Перед пробним виготовленням узгодьте, що саме перевіряють: форму отвору, його положення від баз, кут, радіус чи можливість установлення кріплення. Якщо потрібна точна посадка, однієї фотографії недостатньо. Потрібні вимірювання або функціональна перевірка в погоджених умовах.
Важливо перевіряти деталь у тому стані, в якому вона буде передаватися замовнику. Якщо після згинання планують обробку отвору або покриття, кінцевий результат може відрізнятися від проміжного. У протоколі чи короткій робочій примітці варто зафіксувати цю послідовність.
Один успішний зразок допомагає підтвердити рішення, але не скасовує контроль серії. Для відповідального з’єднання потрібно розуміти допустимі відхилення та спосіб їх перевірки. Мета проби — не просто показати, що метал зігнувся, а підтвердити придатність готової деталі.
Як сформулювати запит виробнику
Передайте модель і креслення та прямо вкажіть, який отвір близький до згину. Поясніть його функцію й назвіть незмінні вимоги. Наприклад: «Отвір потрібен для кріплення до готової рами; положення після згинання критичне. Просимо оцінити деформацію отвору та доступ для болта. Зміни геометрії — тільки після погодження».
Додайте кількість, матеріал, товщину й інформацію про подальшу обробку. Якщо допускається виготовлення отвору після згинання, зазначте, що цей варіант можна оцінити. Так виробник розумітиме, які рішення варто розглядати, а які суперечать вашому завданню.
Після узгодження залиште одну актуальну редакцію. Виправлений розмір у повідомленні не повинен суперечити старому DXF або моделі у вкладенні. Чіткий комплект документів тут важливіший за довгий перелік технічних термінів.
Оцінити отвори та згини у кресленні деталіЯкий результат вважати правильним
Правильний результат — це отвір, який після згинання має потрібну форму, положення та функцію. Відстань на плоскій розгортці лише допомагає цього досягти, але сама по собі не є кінцевою метою.
Перевіряйте, від якої межі задано розмір, де знаходиться зона згину, як працює кріплення та чи враховані подальші операції. Якщо потрібні зміни, погоджуйте їх як частину конструкції або технології, а не як випадкову правку файла.
Так ви отримуєте зрозумілий порядок дій: визначити вимоги готової деталі, узгодити геометрію та процес, перевірити результат. Це надійніше, ніж шукати одну універсальну відстань, яка нібито підходить для будь-якого отвору й будь-якого згину.
