Коли напрямок прокату потрібно вказувати
Напрямок прокату варто позначати тоді, коли орієнтація заготовки впливає на погоджені властивості або виготовлення деталі. Особливо це важливо для певних матеріалів і згинів, де виробник листа задає різні рекомендації залежно від напрямку. Але вимогу не потрібно додавати до кожного креслення автоматично: вона має відповідати реальному завданню.
Саме позначення досить просте: зрозуміла стрілка з підписом і прив’язкою до геометрії деталі. Складніша частина — забезпечити, щоб цю орієнтацію зберегли під час розкладки, різання та подальшої обробки. Стрілка на кресленні не допоможе, якщо напрямок вихідного листа ніхто не підтвердив.
Уявіть партію однакових кронштейнів. На листі їх можна розмістити по-різному, повертаючи для економії матеріалу. Якщо орієнтація важлива для згинання, такі повороти повинні відповідати вимозі. Інакше зовні однакові заготовки можуть опинитися в різних умовах формування.
Що таке напрямок прокату простими словами
Під час прокатування метал проходить між валками, змінюючи товщину та форму. Напрямок його переміщення в цьому процесі називають напрямком прокату. Обробка впливає на структуру матеріалу, і деякі його властивості можуть відрізнятися вздовж та поперек цього напрямку.
Цю залежність називають анізотропією. Для розуміння достатньо запам’ятати: лист не завжди поводиться абсолютно однаково при будь-якому повороті заготовки. Наскільки велика різниця, залежить від конкретного матеріалу, його стану та того, яку властивість оцінюють.
Не потрібно уявляти метал як дерево з очевидними волокнами. Видимі смуги на поверхні не завжди є надійним підтвердженням напрямку прокату. Для виробничої вимоги потрібна інформація про матеріал і збережена прив’язка до листа, а не лише візуальна здогадка.
Як це пов’язано зі згинанням
У певних листових матеріалів допустимий радіус або схильність до тріщин при згинанні можуть залежати від орієнтації лінії згину відносно прокату. Наприклад, для деяких високоміцних сталей виробник рекомендує за можливості розміщувати лінію згину поперек напрямку прокату. Це приклад матеріалозалежної вимоги, а не правило для всього металу.
Важливо не переплутати, що саме розташоване поперек. Йдеться про взаємне положення лінії згину та напрямку прокату, а не про напрямок руху пуансона. Якщо формулювання незрозуміле, краще показати обидві лінії на ескізі, ніж залишати коротку фразу «гнути поперек» без пояснення.
Орієнтація не замінює перевірку матеріалу, товщини, радіуса, стану країв та інструмента. Навіть сприятливий напрямок не гарантує відсутності дефектів за неправильного процесу. Потрібно користуватися рекомендаціями для конкретного матеріалу та погоджувати формування з виробником.
Як позначити вимогу на кресленні
На вигляді плоскої деталі покажіть стрілку та підпишіть «Напрямок прокату». Прив’яжіть її до зрозумілої сторони або осі. Наприклад: «Напрямок прокату паралельно довгій стороні А». Важливо, щоб сторону А можна було однозначно знайти, а стрілка не виглядала як позначення руху, згину чи шліфування.
Якщо вимога пов’язана з певним згином, покажіть лінію цього згину та поясніть потрібне взаємне розташування. Не покладайтеся лише на орієнтацію аркуша: креслення можна повернути під час друку або перегляду, але геометрична вимога від цього не повинна змінитися.
У моделі та розгортці позначення мають узгоджуватися. Для складної деталі корисно окремо показати плоский стан, у якому орієнтацію легко перевірити до формування. Після згинання стрілка на випадковій грані може вже не пояснювати, як заготовка лежала на вихідному листі.
| Що потрібно пояснити | Зрозуміле позначення | Чого уникати |
|---|---|---|
| Напрямок у площині заготовки | Стрілка та підпис | Непідписана стрілка |
| Прив’язка до деталі | Паралельно визначеній стороні чи осі | «Уздовж аркуша» без бази |
| Вимога до згину | Показані напрямок прокату й лінія згину | Неоднозначне «гнути поперек» |
| Видима текстура поверхні | Окрема вимога до оздоблення | Змішування з напрямком прокату |
Чим напрямок прокату відрізняється від рисунка поверхні
На декоративному листі може бути спрямована шліфована або інша оброблена текстура. Для зовнішнього вигляду панелей важливо, щоб цей рисунок був однаково орієнтований. Проте напрямок текстури після оздоблення не слід автоматично вважати напрямком прокату металу.
Якщо для виробу потрібні обидві вимоги, позначте їх окремо. Наприклад, одна визначає орієнтацію матеріалу для формування, інша — напрямок видимого шліфування на лицьовій поверхні. Виробник має перевірити, чи можна одночасно виконати обидві для вибраного листа.
Не покладайтеся на захисну плівку без уточнення її позначень. Стрілки чи написи на ній можуть стосуватися оздоблення або способу постачання. Їхнє значення потрібно підтвердити, особливо коли від орієнтації залежить не тільки зовнішній вигляд, а й допустимість згинання.

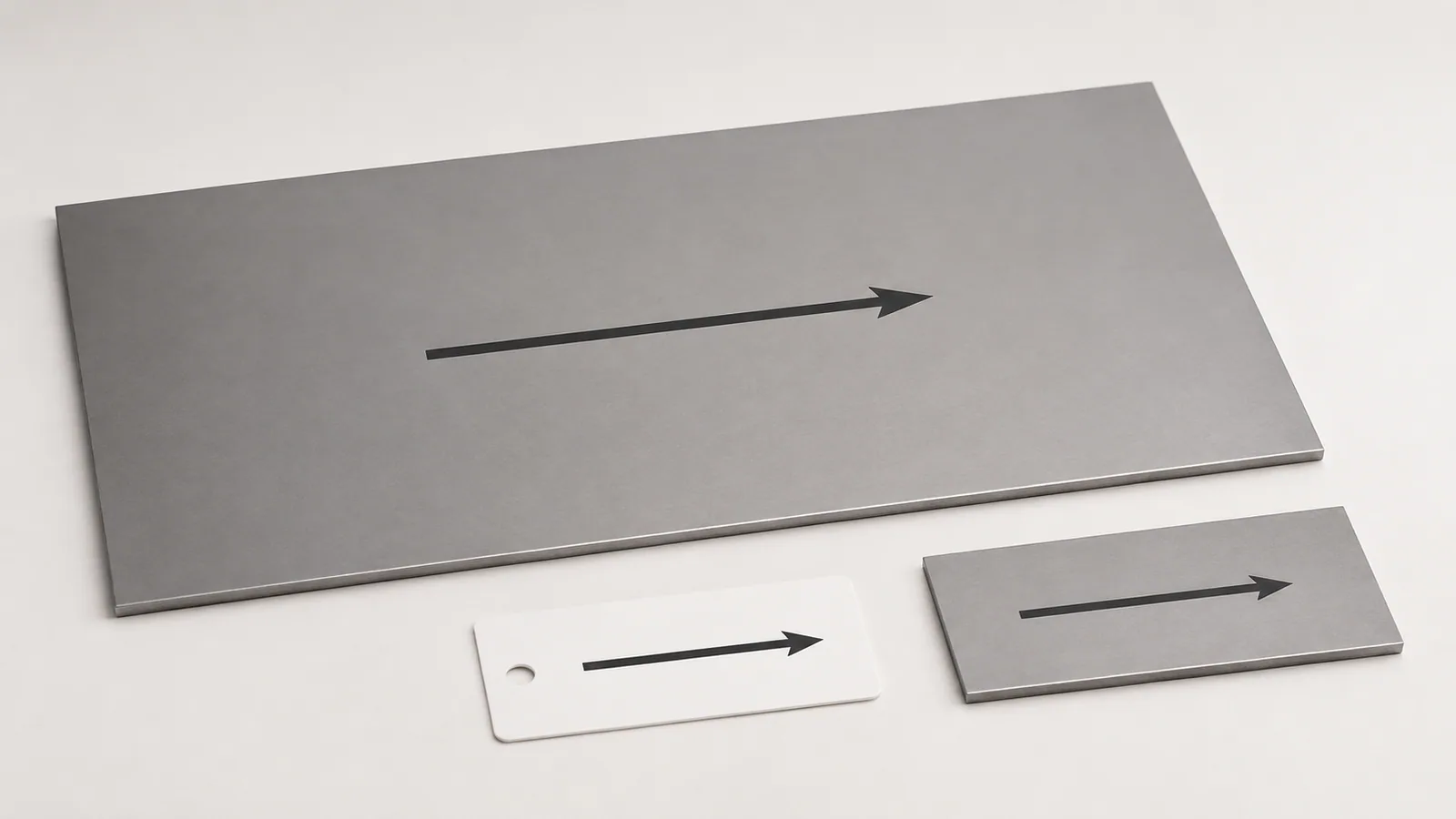

Як зберегти напрямок від листа до окремої деталі
Спочатку потрібно знати напрямок вихідного листа. Його встановлюють за інформацією постачальника, маркуванням та відповідними виробничими записами. Не кожний сертифікат сам по собі показує, як конкретний відрізаний лист лежить на столі, тому потрібна фактична прив’язка документа до матеріалу.
Далі орієнтацію враховують у розкладці. Якщо заготовку вирізали й відокремили, зв’язок із листом не повинен загубитися до наступної операції. Це можна забезпечити погодженим маркуванням, картою розкрою або іншим зрозумілим способом обліку. Метод має відповідати умовам виробництва й вимогам до поверхні.
Не варто самостійно наносити глибокі риски біля майбутнього згину, щоб позначити напрямок. Пошкодження поверхні можуть бути небажаними. Спосіб маркування потрібно погодити, особливо для відповідальних, декоративних або чутливих до поверхневих дефектів деталей.
Для залишків листа правило таке саме. Якщо обрізок втратив підтверджену орієнтацію, не можна призначати її за припущенням лише тому, що його довша сторона схожа на напрямок прокату. Спочатку відновлюють достовірну інформацію або погоджують інше рішення.
Чому вимога може вплинути на ціну
Коли орієнтація довільна, програмі розкладки доступно більше варіантів повороту деталей. Обмеження напрямку може зменшити свободу розміщення й змінити використання листа. Тому така вимога іноді впливає на витрату матеріалу та вартість.
Це не означає, що її потрібно прибрати заради економії. Якщо напрямок важливий для конструкції або процесу, його слід зберегти. Але й додавати обмеження без причини небажано: замовник може платити за умову, яка не покращує результат.
Окремо уточніть допустимість поворотів і дзеркального розміщення. Вимога до осі прокату та вимога до лицьової поверхні можуть обмежувати їх по-різному. Не потрібно вигадувати універсальні дозволи: достатньо узгодити їх для конкретного виробу й відобразити в підготовці розкрою.
Приклад: кронштейн із двома взаємно перпендикулярними згинами
Припустімо, деталь має два згини під прямим кутом один до одного. Один напрямок прокату не може бути перпендикулярним до обох ліній одночасно. Отже, коротка вимога «всі згини поперек прокату» для такої геометрії може виявитися нездійсненною.
Потрібно оцінити кожний згин за матеріалом, радіусом і вимогами. Можливо, вибраний матеріал допускає обидві орієнтації за потрібних умов. А можливо, необхідні зміна радіуса, інший матеріал або доопрацювання конструкції. Рішення приймають за конкретними даними, а не шляхом випадкового повороту розгортки.
Виробнику варто передати модель і позначити, який згин критичний. Якщо потрібне пробне виготовлення, воно має відповідати погодженій орієнтації. Інакше успішний зразок не пояснить, що станеться з деталями, вирізаними інакше в серії.
У цьому прикладі видно, навіщо потрібна вимога: не для додаткової стрілки на кресленні, а для узгодженого рішення. Коли форма, матеріал і технологія сумісні, позначення допомагає повторювати результат. Коли вони суперечать одне одному, стрілка не усуває суперечність.
Що передати разом із кресленням
Укажіть матеріал, його марку та стан, товщину, кількість і потрібну орієнтацію відносно геометрії. Поясніть причину вимоги: формування, властивості чи окремо зовнішній вигляд. Якщо вона взята з погодженої специфікації, виробник повинен розуміти, для якого матеріалу вона застосовується.
Наприклад: «Кронштейн із листа зазначеної марки та товщини. Напрямок прокату — паралельно стороні А за кресленням. Орієнтацію зберегти при розкладці та передаванні на згинання. Якщо постачальник не може підтвердити напрямок листа, потрібне погодження до виготовлення». Це конкретна умова, яку можна перевірити.
Не вимагайте позначення напрямку заднім числом, коли деталі вже вирізані без збереження прив’язки. Якщо інформації немає, це слід чесно зафіксувати та визначити подальші дії. Вигадана стрілка не відновлює походження матеріалу.
Узгодити матеріал і напрямок прокату для виготовленняСтрілку на кресленні не потрібно автоматично переносити в шар різання. Якщо вона потрапить до виробничої геометрії як звичайний контур, її можуть неправильно сприйняти як елемент деталі. Відокремте пояснювальні позначення від того, що потрібно різати або маркувати на металі. Якщо фізична позначка на заготовці потрібна, її місце й спосіб виконання погоджують окремо.
Також уточніть, чи вимога стосується лише напрямку осі, чи має значення конкретна сторона та орієнтація поверхні. Поворот заготовки в площині й перевертання на інший бік — різні дії. Для односторонньо оздобленого листа вони можуть мати різні наслідки, навіть коли співвідношення осі прокату й лінії згину не змінюється.
Під час приймання не завжди можна надійно встановити орієнтацію готової деталі простим оглядом. Тому для важливої вимоги потрібні записи підготовки та передавання матеріалу, а не лише перевірка після завершення всіх операцій. Заздалегідь погоджений спосіб підтвердження дешевший і зрозуміліший, ніж спроба довести походження заготовки, коли обрізки та маркування вже втрачені.
Для невеликого замовлення це не обов’язково означає складний документообіг. Може бути достатньо однозначної карти розкрою, збереженої ідентифікації листа та погодженої позначки на партії заготовок. Важливо, щоб обраний спосіб справді дозволяв простежити вимогу й не суперечив вимогам до поверхні. Для відповідальних виробів обсяг підтвердження визначають окремо.
Як перевірити, що вимога працює
Перевірка складається з трьох простих питань: чи обґрунтована орієнтація для цього матеріалу й виробу, чи однозначно вона показана на кресленні та чи збережений її зв’язок із вихідним листом. Якщо хоча б одна відповідь незрозуміла, вимога потребує уточнення до запуску.
Для повторних замовлень зберігайте редакцію креслення та погоджені умови матеріалу й процесу. Заміна марки або стану постачання може вимагати нової оцінки навіть за тієї самої стрілки на моделі. Хороший попередній результат корисний, але не замінює перевірку змінених умов.
Головний принцип: позначати не просто напрямок, а зрозумілу й виконувану вимогу. Тоді конструктор, розкрій і згинання працюють з одним задумом, а орієнтація матеріалу не губиться між кресленням і готовою деталлю.
