Яку перемичку можна залишити між вирізами
Перемичка — це смужка матеріалу, яка залишається між сусідніми вирізами й належить готовій деталі. Її ширина має бути достатньою не тільки для того, щоб лазер зміг виконати різання, а й для того, щоб деталь зберегла форму під час виготовлення, обробки та використання.
Універсальної мінімальної ширини для всіх деталей немає. Важливі матеріал, товщина листа, довжина вузької ділянки, форма сусідніх вирізів і вимоги до виробу. Конкретний виробник може мати перевірені обмеження для свого процесу, але переносити їх без уточнення на інший матеріал чи іншу конструкцію не варто.

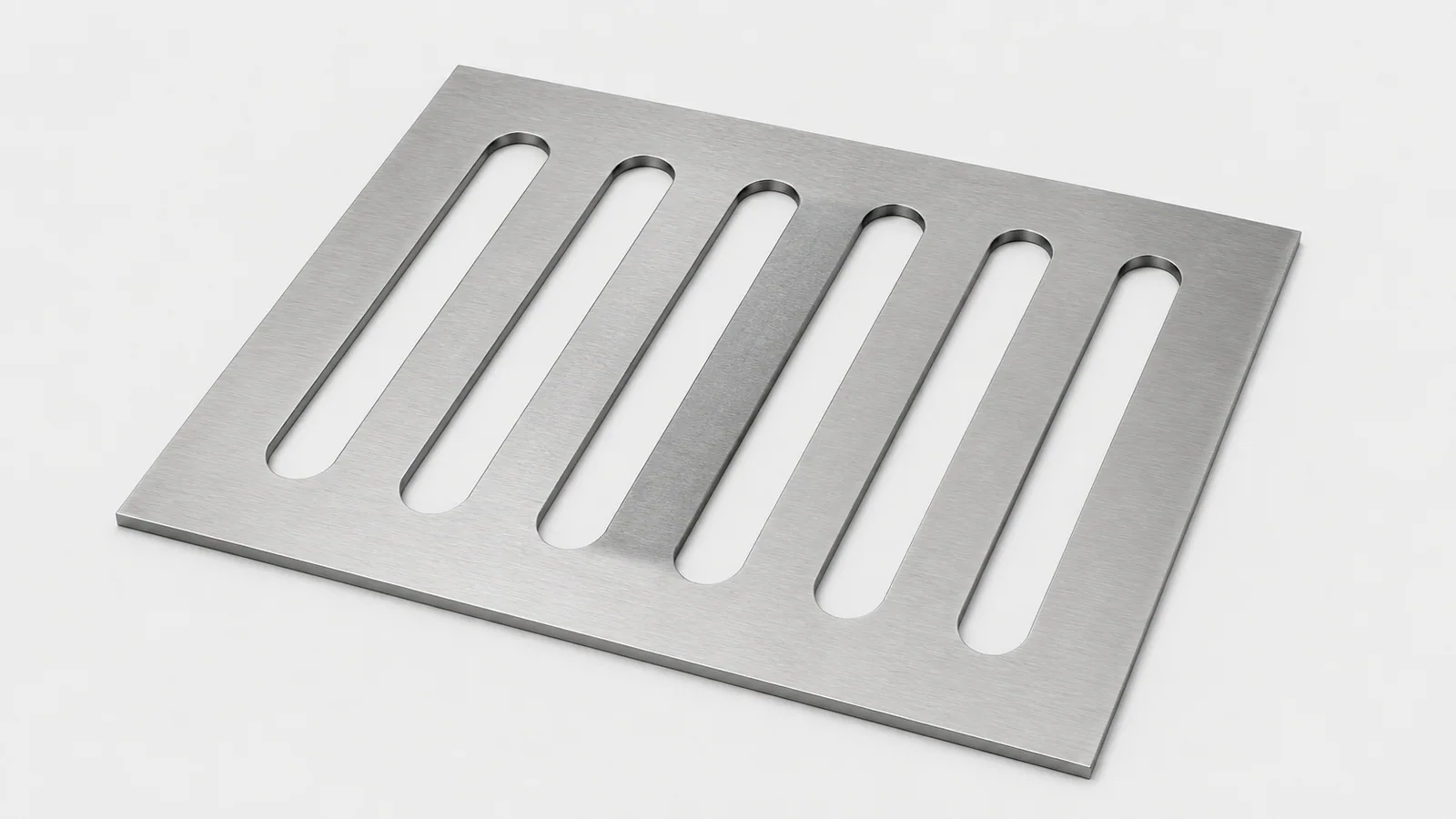

Уявіть вентиляційну панель із довгими паралельними прорізами. Між ними залишаються тонкі смуги. На кресленні вони виглядають як звичайні частини площини, але після прорізання сусідніх отворів кожна смуга стає значно менш підтриманою. Саме цей перехід від цілого листа до ажурної деталі потрібно врахувати ще до замовлення.
Три різні речі, які часто називають перемичками
Постійна перемичка між вирізами залишається у виробі. Наприклад, вона може з’єднувати ділянки декоративної панелі або утворювати ребро решітки. Її розміри й форма є частиною конструкції, тому змінювати їх без погодження не можна.
Технологічна мікроперемичка тимчасово утримує деталь у листі. Її можуть залишати під час підготовки різання, а потім відокремлювати й зачищати. Це інше завдання: вона не повинна підміняти постійну ділянку, яка потрібна для роботи готового виробу.
Відстань між окремими деталями в розкладці — ще одна окрема величина. Вона стосується розміщення деталей на листі та організації різання. Не слід брати цю відстань як автоматичний мінімум для вузького ребра всередині деталі: умови його роботи й підтримки можуть бути зовсім іншими.
| Що мається на увазі | Чи залишається у виробі | Хто погоджує рішення |
|---|---|---|
| Перемичка між вирізами | Так | Власник конструкції та виробник |
| Утримувальна мікроперемичка | Зазвичай видаляється | Спеціаліст із підготовки різання |
| Проміжок між деталями на листі | Ні, це частина розкладки | Виробник під час підготовки розкрою |
Чому однієї ширини недостатньо
Порівняйте коротку перемичку між двома круглими отворами та довгу смугу між паралельними прорізами. Навіть за однакової найменшої ширини це різні елементи. Довга смуга може бути чутливішою до вигину й випадкового натискання, а коротка ділянка по-іншому передає навантаження на навколишній матеріал.
Важлива також форма переходів. Різке звуження, гострий внутрішній кут або довгий тонкий «язичок» можуть потребувати більшої уваги, ніж рівномірна ділянка з плавним переходом. Це не означає, що потрібно довільно заокруглити все креслення: зміни мають зберігати функцію та узгоджені розміри.
Коли оцінюєте деталь, дивіться на найвужче місце, довжину перемички й те, до яких частин вона приєднана. Якщо це несучий елемент, самої оцінки можливості різання недостатньо. Потрібна окрема перевірка конструкції під робочі навантаження. Технологічно виготовлена деталь не стає автоматично достатньо міцною.
На кресленні задавайте ширину матеріалу, який має залишитися в готовій деталі, а не відстань між уявними траєкторіями центра лазерного променя. Ширина різу та її врахування належать до підготовки виробництва. Самостійне додавання поправки без погодження може призвести до подвійного врахування й неправильного розміру. Якщо виробник очікує особливий формат геометрії, це слід обговорити явно.
Також розрізняйте номінальну ширину й допустиме відхилення. Позначення одного розміру не відповідає на запитання, наскільки він може відрізнятися на готовій деталі. Для функціонально важливого елемента потрібні зрозумілі вимоги до приймання, узгоджені з можливостями процесу. Не слід вимагати граничної точності там, де вона не впливає на результат, але й залишати критичний розмір без пояснення небажано.
Якщо у виробі є багато однакових перемичок, перевіряйте не лише одну зручну для вимірювання. Крайні та центральні ділянки можуть мати різне оточення й підтримку. План огляду має охоплювати характерні місця, особливо ті, де поруч найбільше вирізів або найдовша вільна смуга.
Як тепло впливає на вузькі ділянки
Лазерне різання локально нагріває матеріал у зоні обробки. Якщо поруч розташовано багато вирізів, одна вузька ділянка може опинитися біля кількох послідовних різів. Її стан залежить не лише від ширини, а й від того, як тепло надходить і відводиться у конкретному процесі.
Метал при нагріванні розширюється, а при охолодженні змінює розміри у зворотному напрямку. Коли сусідні ділянки нагріваються нерівномірно та стримують одна одну, можливе викривлення. До результату можуть додаватися залишкові напруження самого листа, які перерозподіляються після прорізання контурів.
Це не означає, що кожна вузька перемичка обов’язково перегріється чи вигнеться. Сучасне обладнання здатне виготовляти складні деталі, але межі процесу слід підтверджувати для конкретної геометрії. Обіцянка «лазер точний, тому будь-яка смуга залишиться рівною» надто спрощує реальне завдання.
Яку роль відіграють матеріал і товщина
Товщина впливає на жорсткість ділянки та на умови різання. Однак правило «достатньо взяти ширину, рівну товщині» не можна вважати універсальною відповіддю. В одних перевірених процесах допускають дрібніші елементи, в інших потрібен більший запас. Важливо знати, до якого матеріалу й результату належить рекомендація.
Різні метали відрізняються властивостями, зокрема теплопровідністю та механічною поведінкою. Крім назви матеріалу, можуть мати значення його марка, стан постачання й вимоги до поверхні. Тому фрази «це просто сталь» або «ми вже різали щось схоже з алюмінію» замало для впевненого перенесення рішення.
Замовнику не потрібно самостійно розраховувати режими лазера. Достатньо передати точні дані матеріалу, товщину та креслення й попросити оцінити саме вузькі місця. Якщо виробник пропонує змінити матеріал або товщину, перевірте також масу, складання, покриття та роботу готового виробу.
Приклад: як покращити вентиляційну решітку
Припустімо, у корпусі потрібна вентиляційна панель із багатьма довгими отворами. Її функція — пропускати повітря, залишатися достатньо жорсткою та мати охайний вигляд. Якщо між прорізами залишені надто довгі й вузькі смуги, проблема може проявитися не тільки під час різання, а й під час зняття деталі або подальшого фарбування.
Один варіант доопрацювання — зменшити довжину суцільних прорізів і передбачити поперечні зв’язки. Інший — змінити кількість чи крок отворів або залишити ширшу рамку навколо перфорації. Кожне рішення має наслідки: змінюються відкрита площа, вигляд і жорсткість. Тому не можна вибирати його лише за зручністю різання.
Почніть із того, які вимоги справді незмінні. Якщо важлива певна відкрита площа для повітря, її потрібно зберегти чи перерахувати. Якщо панель захищає від доступу до рухомих частин, геометрію не можна змінювати без перевірки відповідних вимог безпеки. Виробник допомагає оцінити виготовлення, а власник конструкції підтверджує допустимість зміни.
Що може зробити виробник без зміни вашої деталі
Спеціаліст із підготовки різання може оцінити послідовність операцій, розташування на листі, підтримку деталі та потребу в утримувальних елементах. Іноді коректна організація процесу дозволяє виготовити складну геометрію без зміни креслення. Але це має бути підтверджене рішення, а не припущення замовника.
Не слід самостійно задавати універсальну послідовність на кшталт «завжди різати через один отвір» або «завжди залишати зовнішній контур останнім». Такі прийоми можуть бути доречними в певних умовах, проте технолог має врахувати конкретну деталь, обладнання й розкладку.
Так само не варто компенсувати очікуваний дефект навмисним спотворенням креслення. Якщо вузька смуга на пробній деталі вигнулася, це привід розібратися в причині та погодити рішення. Пересування ліній «на око» без контролю може лише створити іншу помилку, яка проявиться у наступній партії.
Коли варто зробити пробну деталь
Пробне виготовлення корисне, коли геометрія нова, перемички критичні або помилка в серії буде дорогою. Важливо випробувати не просто окрему коротку смужку, а достатньо показову частину чи всю деталь, щоб умови відповідали поставленому питанню. Малий зразок не завжди відтворює поведінку великої перфорованої панелі.
До перевірки погодьте, що вважатиметься прийнятним результатом. Це можуть бути розміри перемичок, плоскість, відсутність тріщин, стан краю та можливість подальшого складання. Формулювання «виглядає нормально» зручне для розмови, але слабке як критерій приймання, якщо деталь має конкретну функцію.
Перевіряти варто не лише одразу після різання. Якщо далі буде зачищення, згинання або покриття, тонкі елементи повинні витримати й ці операції. Успіх одного зразка не є безумовною гарантією будь-якої партії, але дає корисний доказ для погодженого матеріалу, геометрії та процесу.
Окремо обговоріть транспортування. Довгі тонкі елементи можуть пошкодитися від неправильного захоплення чи пакування, навіть якщо різання виконано добре. Захист під час перевезення не виправляє слабку конструкцію, проте допомагає не втратити вже отриманий результат. Для декоративних деталей також важливо погодити, які сліди поводження з поверхнею допустимі.
Які дані допоможуть отримати конкретну відповідь
Передайте креслення або модель із позначеними вузькими ділянками, матеріал, товщину, кількість і призначення виробу. Вкажіть, які розміри можна змінювати, а які пов’язані зі складанням чи функцією. Це дозволить виробнику запропонувати предметне рішення замість загального попередження про «складну геометрію».
Наприклад: «Панель із вентиляційними прорізами. Найвужчі перемички позначені на кресленні. Потрібно зберегти габарити, кріплення та погоджену відкриту площу; зміну рисунка прорізів можна обговорити. Після різання передбачене фарбування. Просимо оцінити виготовлення й потребу в пробному зразку». Такий опис пояснює і проблему, і простір для доопрацювання.
Не вимагайте від виробника одного числа без прив’язки до файла. Набагато корисніше отримати підтвердження саме вашої геометрії або перелік конкретних місць, які потрібно змінити. Остаточне рішення слід зберегти разом із редакцією креслення, щоб повторне замовлення не поверталося до початкового варіанта.
Обговорити виготовлення деталі з вузькими перемичкамиЯк прийняти рішення без зайвого запасу й ризику
Хороша перемичка — не обов’язково максимально широка. Вона повинна виконувати свою функцію, бути придатною до виготовлення та витримувати наступні операції. Зайвий запас теж має ціну: він може зменшити вентиляцію, змінити зовнішній вигляд або збільшити масу. Тому мета — обґрунтована конструкція, а не довільне потовщення всіх елементів.
Послідовність рішення проста: визначити функцію перемички, оцінити її ширину та довжину, уточнити матеріал і товщину, обговорити процес із виробником і за потреби перевірити зразок. Якщо деталь несе навантаження або виконує захисну функцію, додатково потрібна відповідна конструкторська перевірка.
Головне — розглядати вузьку ділянку як частину реального виробу, а не лише проміжок між двома лініями. Тоді питання «який мінімум?» перетворюється на корисніше: «яка перемичка надійно працюватиме саме в цій деталі та в погодженому процесі?».
