Яка лінія найкраще підходить для різання
Для прямого краю найприродніше використовувати пряму, для круглого отвору — коло, для ділянки з постійним радіусом — дугу. Складний плавний обрис можна передати сплайном або погодженою полілінією. Проте назва геометричного об’єкта сама по собі не гарантує правильного різання. Важливо, щоб програма виробника прочитала файл без зміни форми, а підготовлена траєкторія відповідала кресленню.
Уявіть декоративну панель із хвилястим краєм. На екрані конструктора хвиля гладка, після відкриття в іншій програмі теж здається гладкою, але при збільшенні виявляється, що вона складається з десятків коротких прямих. Це ще не обов’язково брак: достатньо точне наближення може бути цілком придатним. Проблема починається тоді, коли відхилення помітне на готовій деталі або впливає на її з’єднання з іншою.
Тому правильне запитання до виробника звучить не «ви приймаєте сплайни взагалі?», а «чи збережеться потрібна форма цієї деталі у вашій підготовці виробництва?». Далі розберемося, що за цим стоїть і як перевірити файл без спеціальних знань програмування верстатів.
Пряма, дуга, полілінія та сплайн простими словами
Пряма задає відрізок між двома точками. Дуга описує частину кола, а коло — замкнений круглий контур. Якщо отвір має бути круглим, зберігати його колом зазвичай логічніше, ніж складати з багатьох прямих. Так легше перевірити діаметр і не втратити задуману форму під час редагування.
Полілінія об’єднує кілька ділянок в один об’єкт. Вона може складатися не лише з прямих: деякі її представлення містять також дугові сегменти. Отже, слово «полілінія» не означає автоматично «ламана із куточками». Потрібно дивитися, що саме знаходиться всередині та що залишилося після експорту.
Сплайн описує плавну криву, форма якої може змінюватися складніше, ніж у дуги кола. Він зручний для дизайнерських обрисів, переходів і поверхонь, які не складаються з простих радіусів. Перетворювати кожний сплайн на дугу лише заради простішого файла не можна: така заміна здатна змінити деталь.
| Об’єкт | Для чого зручний | Що перевірити після передавання |
|---|---|---|
| Пряма | Прямолінійна сторона | Довжину та положення кінців |
| Коло або дуга | Отвір чи заданий радіус | Діаметр, радіус і стики |
| Полілінія | Єдиний контур із кількох ділянок | Замкненість і склад сегментів |
| Сплайн | Складний плавний обрис | Форму та точність можливого перетворення |
Чому правильне креслення може змінитися дорогою до верстата
Зазвичай деталь спочатку створюють у системі проєктування, потім експортують, наприклад, у DXF. Виробник відкриває цей файл у програмі підготовки різання — її часто називають CAM. Там геометрію використовують для побудови технологічних операцій, а вже потім отримують програму для конкретного обладнання.
На кожному переході можливе перетворення. Одна система зберігає сплайн як сплайн, інша наближає його короткими відрізками, третя пропонує побудувати поєднання дуг. Різні версії формату й налаштування експорту також можуть дати різний результат. Це не означає, що якась програма обов’язково погана: вона може просто очікувати інше представлення даних.
Для замовника головне — перевірити не назву формату, а кінцеву геометрію. Фраза «ми надіслали DXF» не підтверджує, що всі криві прочитані правильно. Корисніше мати погоджений спосіб експорту та один контрольний файл, який виробник уже відкрив і перевірив.
Що означає наближення кривої та чому тут немає одного числа

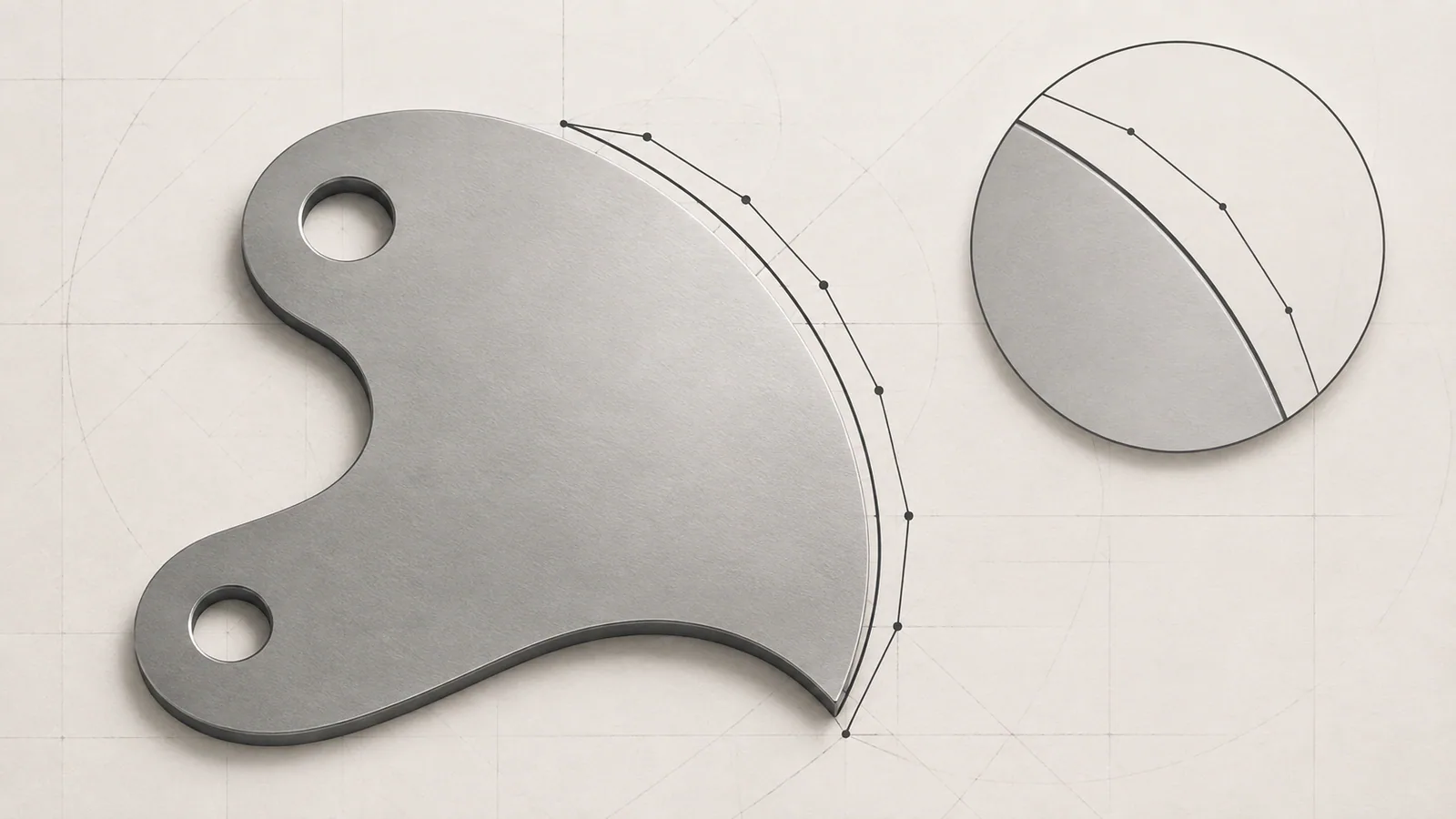

Коли складну криву замінюють простішими ділянками, говорять про наближення, або апроксимацію. Уявіть, що плавну хвилю намагаються відтворити короткими лінійками. Чим доречніше вибрані довжина й розташування цих відрізків, тим ближче новий контур до початкового. Але кількість відрізків сама по собі не є оцінкою точності.
Надто грубе перетворення може створити видимі грані, змінити вузьку ділянку або завадити стикуванню. Надмірно деталізований файл може ускладнити обробку даних, не додаючи потрібної якості виробу. При цьому не можна за кількістю сегментів одразу передбачити швидкість різання: на рух впливають підготовка траєкторії, керування верстатом та інші умови.
Допустиме відхилення вибирають відповідно до вимог деталі. Для декоративного обрису важливий вигляд, для посадкового контуру — узгоджені розміри й допуски. Не варто копіювати випадкове значення точності з інструкції до іншої програми. Спочатку визначають, що потрібно зберегти, а потім підбирають і перевіряють перетворення.
Які місця потрібно перевіряти першими
Не всі частини контуру однаково чутливі до зміни форми. Особливу увагу приділіть отворам, ділянкам прилягання, вузьким перемичкам і переходам між прямою та кривою. Саме там невелике геометричне відхилення може мати більше значення, ніж на довгому вільному краї.
Перевірте, чи справді плавний перехід залишився плавним. Дві лінії можуть торкатися кінцями, але утворювати небажаний злам. І навпаки: акуратна картинка при звичайному масштабі не доводить, що їхні кінці збігаються математично. Замкнений зовнішній контур не повинен перетворитися на ланцюжок із непомітною щілиною.
Якщо креслення задає радіус, перевіряйте саме радіус, а не лише схожість зображень. Якщо форма задана електронною моделлю без простого розмірного опису, погодьте з виробником, яку модель вважають еталоном. Це допоможе уникнути ситуації, коли кожен учасник дивиться на свою «правильну» версію.
Приклад: панель із плавним краєм і кріпильними отворами
Припустімо, потрібно виготовити панель із хвилястим зовнішнім краєм та чотирма отворами під кріплення. Хвиля відповідає за зовнішній вигляд, а отвори повинні збігтися з отворами в рамі. Для цієї деталі варто окремо перевірити декоративний контур і кріпильну геометрію.
Спочатку збережіть оригінальну модель. Після експорту відкрийте отриманий DXF повторно та перевірте габарити, діаметри й відстані між центрами отворів. Потім збільште найкрутіші ділянки хвилі: саме там грубе наближення часто помітніше. Якщо програма дозволяє порівнювати контури накладанням, використайте його, але додатково перевірте критичні розміри.
Виробнику передайте, що отвори є функціонально важливими, а для краю потрібна погоджена плавність. Це не прохання «зробити красиво на власний розсуд»: потрібний результат слід описати кресленням, допусками або погодженим зразком. Для дорогої чи нової деталі пробне виготовлення може бути розумним способом перевірити всю послідовність.
Послідовність підготовки файла без зайвих переробок
Почніть із вихідної моделі, а не з випадкової копії, яку кілька разів пересилали між програмами. Переконайтеся, що в ній немає зайвих ліній, дубльованих об’єктів та непотрібної просторової геометрії. Для плоскої деталі виробник має однозначно розуміти, який двовимірний контур потрібно використовувати.
Далі уточніть прийнятний формат і версію експорту. Якщо виробник просить перетворити сплайни, запитайте, як перевірятиметься точність результату. Не змінюйте одразу всі криві в оригіналі. Краще створити окрему виробничу копію, виконати перетворення та порівняти її з джерелом.
Після збереження закрийте файл і відкрийте саме експортовану версію. Перевірте масштаб, кількість деталей, отвори, замкненість контурів і характерні переходи. Потім попросіть виробника підтвердити імпорт. Якщо виникла помилка, обговорюйте конкретне місце, а не загальне враження, що «файл не підходить».
Ще один корисний прийом — попросити зображення імпортованої деталі з позначеними контрольними розмірами. Воно допомагає швидко знайти очевидне непорозуміння: інший масштаб, пропущений отвір або не ту редакцію. Проте знімок екрана не замінює перевірку точності. Товщина намальованої лінії та масштаб відображення можуть приховувати відхилення, які важливі для складання.
Якщо програма показує повідомлення про непідтримуваний об’єкт, збережіть його текст і визначте, до якої ділянки воно стосується. Не потрібно одразу перемальовувати всю деталь. Іноді достатньо змінити спосіб експорту одного елемента, а іноді потрібне уточнення початкової моделі. В обох випадках остаточний файл перевіряють заново, оскільки успішне відкриття без попередження ще не є підтвердженням правильності геометрії.
Для деталей, що стикуються між собою, оцінюйте пару поверхонь разом. Точність одного окремого обрису не гарантує складання, якщо відповідна деталь має іншу редакцію або розрахована на інший зазор. У повідомленні виробнику варто назвати призначення стику: вільне встановлення, позиціювання чи подальше зварювання. Це допоможе поставити правильні запитання до креслення, не підміняючи конструкторське рішення випадковим налаштуванням програми.
Що написати виробнику разом із DXF
У короткому супровідному повідомленні достатньо вказати назву та редакцію деталі, одиниці вимірювання, матеріал, товщину й кількість. Окремо назвіть критичні ділянки та додайте зрозуміле креслення для контролю розмірів. Якщо ви вже перетворювали криві, повідомте про це, щоб виробник не виконав ще одне непомітне перетворення.
Наприклад: «Панель П‑14, редакція 3, розміри в міліметрах. Кріпильні отвори та їхнє розташування перевіряти за кресленням. Зовнішній обрис експортований зі сплайна; перед виготовленням потрібно підтвердити збереження форми. Якщо потрібна інша геометрія, надішліть запит на виправлення». Таке повідомлення корисніше за довгий перелік назв програм без пояснення, що важливо для деталі.
Не потрібно самостійно призначати виробнику режими різання або типи команд керування. Ваше завдання — передати однозначну геометрію й вимоги до виробу. Підготовка траєкторії та вибір технологічних налаштувань належать до виробничого процесу.
Передати креслення для оцінки виготовленняТри помилки, які не варто виправляти навмання
Перша — перетворювати всі об’єкти на короткі прямі «для сумісності». Це іноді потрібно конкретному процесу, але не є універсальним покращенням. Коло, яке можна передати точно, не обов’язково потрібно перетворювати на багатокутник. Спочатку з’ясуйте реальну вимогу імпортера.
Друга — об’єднувати сегменти, не перевіряючи форму. Команда з’єднання може допомогти впорядкувати контур, але не робить неправильну геометрію правильною. Після будь-якого автоматичного виправлення знову перевіряйте розміри, стики та кількість окремих контурів.
Третя — виправляти лише виробничу копію й забувати про вихідне креслення. Тоді повторне замовлення може знову містити стару помилку. Якщо зміни впливають на форму деталі, їх потрібно погодити та зберегти в узгодженій редакції. Історія виправлення особливо важлива, коли деталь має підходити до вже виготовлених складальних одиниць.
Як зрозуміти, що геометрія готова до передавання
Готовий файл не зобов’язаний містити лише один тип ліній. Він повинен однозначно описувати потрібну деталь, відкриватися в погодженому процесі та зберігати критичні розміри й форму. Після перевірки зрозуміло, де зовнішній край, де отвори, які контури замкнені та яка редакція є чинною.
Для регулярних замовлень корисно зберегти перевірені налаштування експорту й короткий перелік контрольних дій. Але навіть знайомий шаблон не скасовує перевірку нової складної кривої або зміни програми. Кілька хвилин порівняння файла до запуску зазвичай простіше організувати, ніж з’ясовувати після виготовлення, чому гладкий обрис став іншим.
Головний принцип простий: вибирайте геометрію за змістом деталі, а сумісність підтверджуйте результатом імпорту. Не потрібно боятися сплайнів чи безумовно довіряти полілініям. Потрібно переконатися, що виробник ріже саме ту форму, яку ви задумали.
