Какая линия лучше всего подходит для резки
Для прямого края естественнее всего использовать прямую, для круглого отверстия — окружность, для участка с постоянным радиусом — дугу. Сложный плавный контур можно передать сплайном или согласованной полилинией. Однако название геометрического объекта само по себе не гарантирует правильную резку. Важно, чтобы программа изготовителя прочитала файл без изменения формы, а подготовленная траектория соответствовала чертежу.
Представьте декоративную панель с волнистым краем. На экране конструктора волна гладкая, после открытия в другой программе тоже кажется гладкой, но при увеличении оказывается, что она состоит из десятков коротких прямых. Это ещё не обязательно брак: достаточно точное приближение может быть вполне пригодным. Проблема начинается, когда отклонение заметно на готовой детали или влияет на её соединение с другой.
Поэтому правильный вопрос изготовителю звучит не «вы принимаете сплайны вообще?», а «сохранится ли нужная форма этой детали при вашей подготовке производства?». Далее разберёмся, что за этим стоит и как проверить файл без специальных знаний программирования станков.
Прямая, дуга, полилиния и сплайн простыми словами
Прямая задаёт отрезок между двумя точками. Дуга описывает часть окружности, а окружность — замкнутый круглый контур. Если отверстие должно быть круглым, сохранять его окружностью обычно логичнее, чем составлять из множества прямых. Так легче проверить диаметр и не потерять задуманную форму при редактировании.
Полилиния объединяет несколько участков в один объект. Она может состоять не только из прямых: некоторые её представления содержат также дуговые сегменты. Следовательно, слово «полилиния» не означает автоматически «ломаная с углами». Нужно смотреть, что именно находится внутри и что осталось после экспорта.
Сплайн описывает плавную кривую, форма которой может меняться сложнее, чем у дуги окружности. Он удобен для дизайнерских контуров, переходов и поверхностей, не состоящих из простых радиусов. Превращать каждый сплайн в дугу лишь ради более простого файла нельзя: такая замена способна изменить деталь.
| Объект | Для чего удобен | Что проверить после передачи |
|---|---|---|
| Прямая | Прямолинейная сторона | Длину и положение концов |
| Окружность или дуга | Отверстие или заданный радиус | Диаметр, радиус и стыки |
| Полилиния | Единый контур из нескольких участков | Замкнутость и состав сегментов |
| Сплайн | Сложный плавный контур | Форму и точность возможного преобразования |
Почему правильный чертёж может измениться по пути к станку
Обычно деталь сначала создают в системе проектирования, затем экспортируют, например, в DXF. Изготовитель открывает этот файл в программе подготовки резки — её часто называют CAM. Там геометрию используют для построения технологических операций, и только после этого получают программу для конкретного оборудования.
На каждом переходе возможно преобразование. Одна система сохраняет сплайн как сплайн, другая приближает его короткими отрезками, третья предлагает построить сочетание дуг. Разные версии формата и настройки экспорта тоже могут дать разный результат. Это не означает, что какая-то программа обязательно плохая: она может просто ожидать другое представление данных.
Для заказчика главное — проверить не название формата, а конечную геометрию. Фраза «мы отправили DXF» не подтверждает, что все кривые прочитаны правильно. Полезнее иметь согласованный способ экспорта и один контрольный файл, который изготовитель уже открыл и проверил.
Что означает приближение кривой и почему здесь нет одного числа

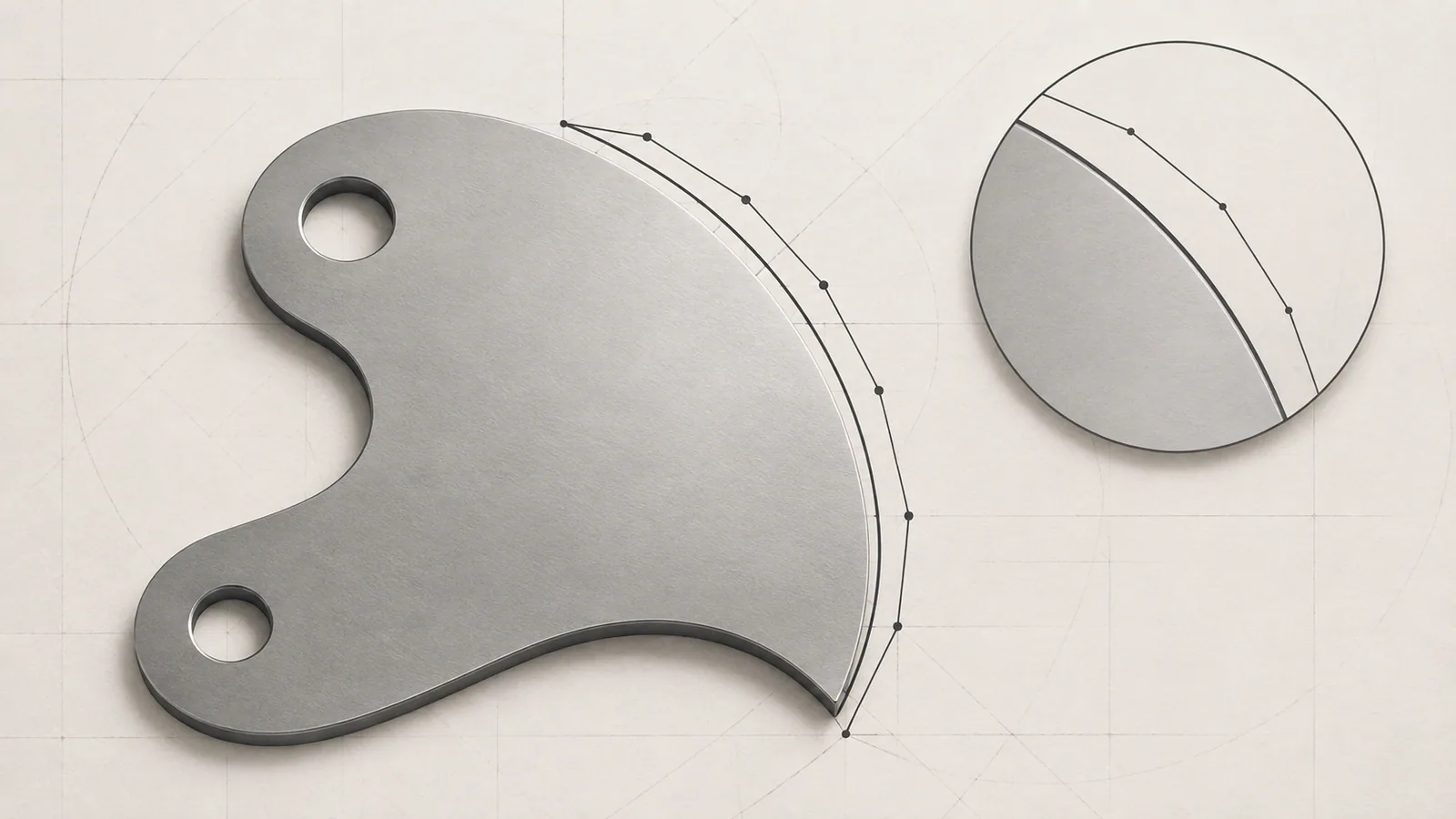

Когда сложную кривую заменяют более простыми участками, говорят о приближении, или аппроксимации. Представьте, что плавную волну пытаются воспроизвести короткими линейками. Чем уместнее выбраны длина и расположение этих отрезков, тем ближе новый контур к исходному. Но количество отрезков само по себе не является оценкой точности.
Слишком грубое преобразование может создать видимые грани, изменить узкий участок или помешать стыковке. Чрезмерно детализированный файл может усложнить обработку данных, не добавляя нужного качества изделия. При этом по количеству сегментов нельзя сразу предсказать скорость резки: на движение влияют подготовка траектории, управление станком и другие условия.
Допустимое отклонение выбирают в соответствии с требованиями детали. Для декоративного контура важен внешний вид, для посадочного — согласованные размеры и допуски. Не стоит копировать случайное значение точности из инструкции к другой программе. Сначала определяют, что нужно сохранить, а затем подбирают и проверяют преобразование.
Какие места нужно проверять первыми
Не все части контура одинаково чувствительны к изменению формы. Особое внимание уделите отверстиям, участкам прилегания, узким перемычкам и переходам между прямой и кривой. Именно там небольшое геометрическое отклонение может иметь большее значение, чем на длинном свободном крае.
Проверьте, действительно ли плавный переход остался плавным. Две линии могут соприкасаться концами, но образовывать нежелательный излом. И наоборот: аккуратная картинка при обычном масштабе не доказывает, что их концы совпадают математически. Замкнутый внешний контур не должен превратиться в цепочку с незаметной щелью.
Если чертёж задаёт радиус, проверяйте именно радиус, а не только сходство изображений. Если форма задана электронной моделью без простого размерного описания, согласуйте с изготовителем, какую модель считать эталоном. Это поможет избежать ситуации, когда каждый участник смотрит на свою «правильную» версию.
Пример: панель с плавным краем и крепёжными отверстиями
Допустим, нужно изготовить панель с волнистым внешним краем и четырьмя отверстиями под крепёж. Волна отвечает за внешний вид, а отверстия должны совпасть с отверстиями в раме. Для этой детали стоит отдельно проверить декоративный контур и крепёжную геометрию.
Сначала сохраните исходную модель. После экспорта откройте полученный DXF повторно и проверьте габариты, диаметры и расстояния между центрами отверстий. Затем увеличьте самые крутые участки волны: именно там грубое приближение часто заметнее. Если программа позволяет сравнивать контуры наложением, используйте его, но дополнительно проверьте критические размеры.
Сообщите изготовителю, что отверстия функционально важны, а для края нужна согласованная плавность. Это не просьба «сделать красиво на своё усмотрение»: нужный результат следует описать чертежом, допусками или согласованным образцом. Для дорогой или новой детали пробное изготовление может быть разумным способом проверить всю последовательность.
Последовательность подготовки файла без лишних переделок
Начните с исходной модели, а не со случайной копии, которую несколько раз пересылали между программами. Убедитесь, что в ней нет лишних линий, дублированных объектов и ненужной пространственной геометрии. Для плоской детали изготовитель должен однозначно понимать, какой двумерный контур использовать.
Далее уточните приемлемый формат и версию экспорта. Если изготовитель просит преобразовать сплайны, спросите, как будет проверяться точность результата. Не меняйте сразу все кривые в оригинале. Лучше создать отдельную производственную копию, выполнить преобразование и сравнить её с источником.
После сохранения закройте файл и откройте именно экспортированную версию. Проверьте масштаб, количество деталей, отверстия, замкнутость контуров и характерные переходы. Затем попросите изготовителя подтвердить импорт. Если возникла ошибка, обсуждайте конкретное место, а не общее впечатление, что «файл не подходит».
Ещё один полезный приём — попросить изображение импортированной детали с обозначенными контрольными размерами. Оно помогает быстро обнаружить очевидное недоразумение: другой масштаб, пропущенное отверстие или не ту редакцию. Однако снимок экрана не заменяет проверку точности. Толщина нарисованной линии и масштаб отображения могут скрывать отклонения, важные для сборки.
Если программа показывает сообщение о неподдерживаемом объекте, сохраните его текст и определите, к какому участку оно относится. Не нужно сразу перечерчивать всю деталь. Иногда достаточно изменить способ экспорта одного элемента, а иногда требуется уточнение исходной модели. В обоих случаях окончательный файл проверяют заново, поскольку успешное открытие без предупреждения ещё не подтверждает правильность геометрии.
Для деталей, которые стыкуются между собой, оценивайте пару поверхностей вместе. Точность одного отдельного контура не гарантирует сборку, если ответная деталь имеет другую редакцию или рассчитана на другой зазор. В сообщении изготовителю стоит назвать назначение стыка: свободная установка, позиционирование или последующая сварка. Это поможет поставить правильные вопросы к чертежу, не подменяя конструкторское решение случайной настройкой программы.
Что написать изготовителю вместе с DXF
В коротком сопроводительном сообщении достаточно указать название и редакцию детали, единицы измерения, материал, толщину и количество. Отдельно назовите критические участки и добавьте понятный чертёж для контроля размеров. Если вы уже преобразовывали кривые, сообщите об этом, чтобы изготовитель не выполнил ещё одно незаметное преобразование.
Например: «Панель П‑14, редакция 3, размеры в миллиметрах. Крепёжные отверстия и их расположение проверять по чертежу. Внешний контур экспортирован из сплайна; перед изготовлением нужно подтвердить сохранение формы. Если нужна другая геометрия, направьте запрос на исправление». Такое сообщение полезнее длинного перечня названий программ без объяснения, что важно для детали.
Не нужно самостоятельно назначать изготовителю режимы резки или типы команд управления. Ваша задача — передать однозначную геометрию и требования к изделию. Подготовка траектории и выбор технологических настроек относятся к производственному процессу.
Передать чертёж для оценки изготовленияТри ошибки, которые не стоит исправлять наугад
Первая — преобразовывать все объекты в короткие прямые «для совместимости». Иногда это нужно конкретному процессу, но не является универсальным улучшением. Окружность, которую можно передать точно, не обязательно превращать в многоугольник. Сначала выясните реальное требование импортера.
Вторая — объединять сегменты, не проверяя форму. Команда соединения может помочь упорядочить контур, но не делает неправильную геометрию правильной. После любого автоматического исправления снова проверяйте размеры, стыки и количество отдельных контуров.
Третья — исправлять только производственную копию и забывать об исходном чертеже. Тогда повторный заказ может снова содержать старую ошибку. Если изменения влияют на форму детали, их нужно согласовать и сохранить в согласованной редакции. История исправления особенно важна, когда деталь должна подходить к уже изготовленным сборочным единицам.
Как понять, что геометрия готова к передаче
Готовый файл не обязан содержать только один тип линий. Он должен однозначно описывать нужную деталь, открываться в согласованном процессе и сохранять критические размеры и форму. После проверки понятно, где внешний край, где отверстия, какие контуры замкнуты и какая редакция является действующей.
Для регулярных заказов полезно сохранить проверенные настройки экспорта и короткий перечень контрольных действий. Но даже знакомый шаблон не отменяет проверку новой сложной кривой или изменения программы. Несколько минут сравнения файла до запуска обычно проще организовать, чем выяснять после изготовления, почему гладкий контур стал другим.
Главный принцип прост: выбирайте геометрию по смыслу детали, а совместимость подтверждайте результатом импорта. Не нужно бояться сплайнов или безусловно доверять полилиниям. Нужно убедиться, что изготовитель режет именно ту форму, которую вы задумали.
