Какую перемычку можно оставить между вырезами
Перемычка — это полоска материала, которая остаётся между соседними вырезами и принадлежит готовой детали. Её ширина должна быть достаточной не только для того, чтобы лазер смог выполнить резку, но и для того, чтобы деталь сохранила форму при изготовлении, обработке и использовании.
Универсальной минимальной ширины для всех деталей нет. Важны материал, толщина листа, длина узкого участка, форма соседних вырезов и требования к изделию. У конкретного изготовителя могут быть проверенные ограничения для своего процесса, но переносить их без уточнения на другой материал или конструкцию не стоит.

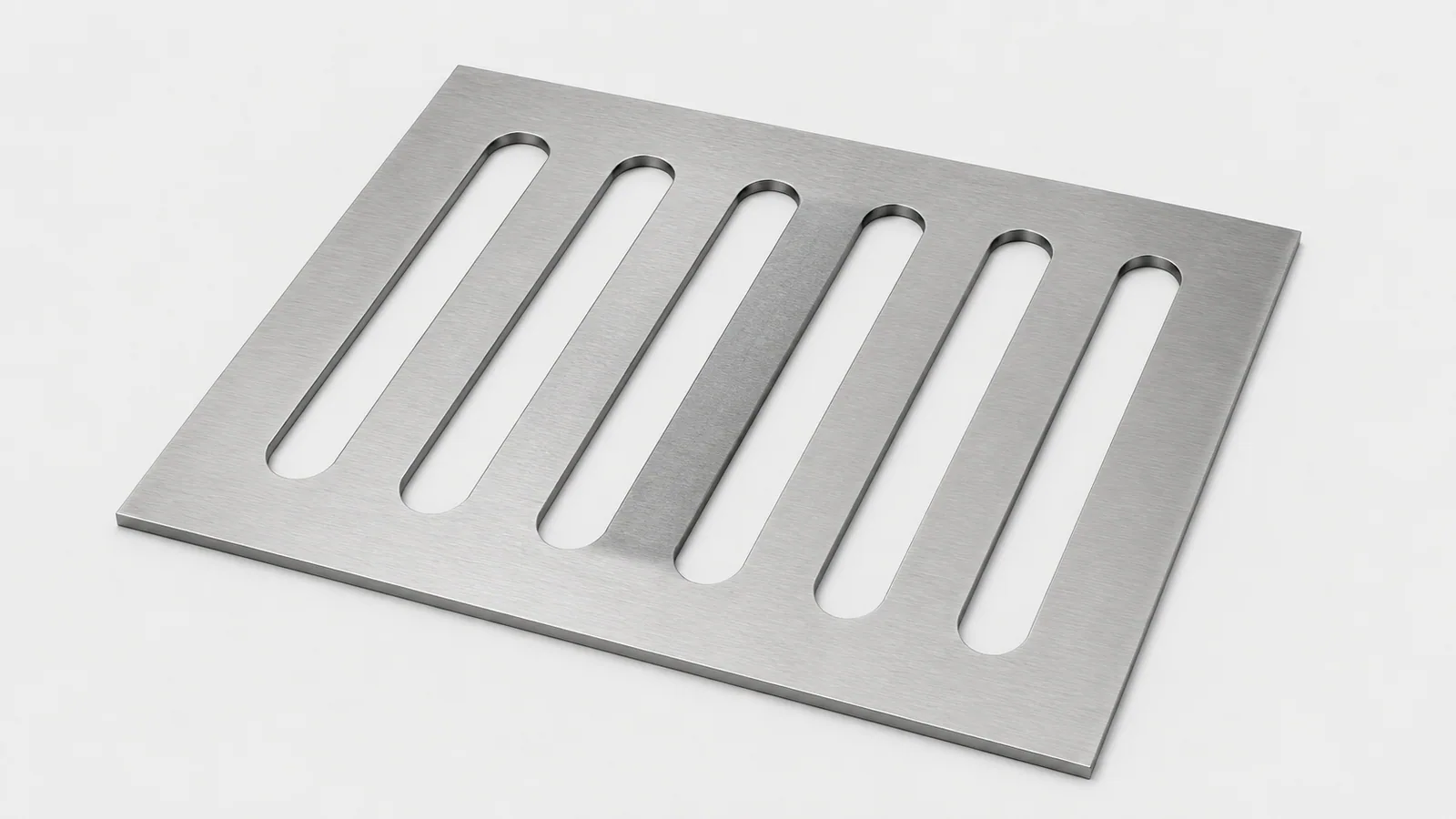

Представьте вентиляционную панель с длинными параллельными прорезями. Между ними остаются тонкие полосы. На чертеже они выглядят как обычные части плоскости, но после прорезания соседних отверстий каждая полоса получает значительно меньше поддержки. Именно этот переход от целого листа к ажурной детали нужно учесть ещё до заказа.
Три разные вещи, которые часто называют перемычками
Постоянная перемычка между вырезами остаётся в изделии. Например, она может соединять участки декоративной панели или образовывать ребро решётки. Её размеры и форма являются частью конструкции, поэтому менять их без согласования нельзя.
Технологическая микроперемычка временно удерживает деталь в листе. Её могут оставлять при подготовке резки, а затем отделять и зачищать. Это другая задача: она не должна подменять постоянный участок, нужный для работы готового изделия.
Расстояние между отдельными деталями в раскладке — ещё одна отдельная величина. Она относится к размещению деталей на листе и организации резки. Не следует брать это расстояние как автоматический минимум для узкого ребра внутри детали: условия его работы и поддержки могут быть совсем другими.
| Что имеется в виду | Остаётся ли в изделии | Кто согласовывает решение |
|---|---|---|
| Перемычка между вырезами | Да | Владелец конструкции и изготовитель |
| Удерживающая микроперемычка | Обычно удаляется | Специалист по подготовке резки |
| Промежуток между деталями на листе | Нет, это часть раскладки | Изготовитель при подготовке раскроя |
Почему одной ширины недостаточно
Сравните короткую перемычку между двумя круглыми отверстиями и длинную полосу между параллельными прорезями. Даже при одинаковой наименьшей ширине это разные элементы. Длинная полоса может быть чувствительнее к изгибу и случайному нажатию, а короткий участок иначе передаёт нагрузку на окружающий материал.
Важна и форма переходов. Резкое сужение, острый внутренний угол или длинный тонкий «язычок» могут требовать большего внимания, чем равномерный участок с плавным переходом. Это не означает, что нужно произвольно скруглить весь чертёж: изменения должны сохранять функцию и согласованные размеры.
Оценивая деталь, смотрите на самое узкое место, длину перемычки и то, к каким частям она присоединена. Если это несущий элемент, одной оценки возможности резки недостаточно. Нужна отдельная проверка конструкции под рабочие нагрузки. Технологически изготовленная деталь не становится автоматически достаточно прочной.
На чертеже задавайте ширину материала, который должен остаться в готовой детали, а не расстояние между воображаемыми траекториями центра лазерного луча. Ширина реза и её учёт относятся к подготовке производства. Самостоятельное добавление поправки без согласования может привести к двойному учёту и неправильному размеру. Если изготовитель ожидает особый формат геометрии, это следует обсудить явно.
Также различайте номинальную ширину и допустимое отклонение. Обозначение одного размера не отвечает на вопрос, насколько он может отличаться на готовой детали. Для функционально важного элемента нужны понятные требования к приёмке, согласованные с возможностями процесса. Не следует требовать предельной точности там, где она не влияет на результат, но и оставлять критический размер без объяснения нежелательно.
Если в изделии много одинаковых перемычек, проверяйте не только одну, удобную для измерения. Крайние и центральные участки могут иметь разное окружение и поддержку. План осмотра должен охватывать характерные места, особенно те, где рядом больше всего вырезов или самая длинная свободная полоса.
Как тепло влияет на узкие участки
Лазерная резка локально нагревает материал в зоне обработки. Если рядом расположено много вырезов, один узкий участок может оказаться возле нескольких последовательных резов. Его состояние зависит не только от ширины, но и от того, как тепло поступает и отводится в конкретном процессе.
Металл при нагревании расширяется, а при охлаждении меняет размеры в обратном направлении. Когда соседние участки нагреваются неравномерно и сдерживают друг друга, возможно искривление. К результату могут добавляться остаточные напряжения самого листа, перераспределяющиеся после прорезания контуров.
Это не означает, что каждая узкая перемычка обязательно перегреется или изогнётся. Современное оборудование способно изготавливать сложные детали, но границы процесса следует подтверждать для конкретной геометрии. Обещание «лазер точный, поэтому любая полоса останется ровной» слишком упрощает реальную задачу.
Какую роль играют материал и толщина
Толщина влияет на жёсткость участка и условия резки. Однако правило «достаточно взять ширину, равную толщине» нельзя считать универсальным ответом. В одних проверенных процессах допускают более мелкие элементы, в других нужен больший запас. Важно знать, к какому материалу и результату относится рекомендация.
Разные металлы отличаются свойствами, в том числе теплопроводностью и механическим поведением. Кроме названия материала, могут иметь значение его марка, состояние поставки и требования к поверхности. Поэтому фраз «это просто сталь» или «мы уже резали что-то похожее из алюминия» недостаточно для уверенного переноса решения.
Заказчику не нужно самостоятельно рассчитывать режимы лазера. Достаточно передать точные данные материала, толщину и чертёж и попросить оценить именно узкие места. Если изготовитель предлагает изменить материал или толщину, проверьте также массу, сборку, покрытие и работу готового изделия.
Пример: как улучшить вентиляционную решётку
Допустим, в корпусе нужна вентиляционная панель с множеством длинных отверстий. Её функция — пропускать воздух, оставаться достаточно жёсткой и аккуратно выглядеть. Если между прорезями оставлены слишком длинные и узкие полосы, проблема может проявиться не только при резке, но и при снятии детали или последующей покраске.
Один вариант доработки — уменьшить длину сплошных прорезей и предусмотреть поперечные связи. Другой — изменить количество или шаг отверстий либо оставить более широкую рамку вокруг перфорации. У каждого решения есть последствия: меняются открытая площадь, вид и жёсткость. Поэтому нельзя выбирать его только по удобству резки.
Начните с того, какие требования действительно неизменны. Если важна определённая открытая площадь для воздуха, её нужно сохранить или пересчитать. Если панель защищает от доступа к движущимся частям, геометрию нельзя менять без проверки соответствующих требований безопасности. Изготовитель помогает оценить производство, а владелец конструкции подтверждает допустимость изменения.
Что может сделать изготовитель без изменения вашей детали
Специалист по подготовке резки может оценить последовательность операций, расположение на листе, поддержку детали и необходимость удерживающих элементов. Иногда правильная организация процесса позволяет изготовить сложную геометрию без изменения чертежа. Но это должно быть подтверждённое решение, а не предположение заказчика.
Не следует самостоятельно задавать универсальную последовательность вроде «всегда резать через одно отверстие» или «всегда оставлять внешний контур последним». Такие приёмы могут быть уместными в определённых условиях, но технолог должен учитывать конкретную деталь, оборудование и раскладку.
Также не стоит компенсировать ожидаемый дефект намеренным искажением чертежа. Если узкая полоса на пробной детали изогнулась, это повод разобраться в причине и согласовать решение. Перемещение линий «на глаз» без контроля может лишь создать другую ошибку, которая проявится в следующей партии.
Когда стоит сделать пробную деталь
Пробное изготовление полезно, когда геометрия новая, перемычки критичны или ошибка в серии будет дорогой. Важно испытать не просто отдельную короткую полоску, а достаточно показательный участок или всю деталь, чтобы условия соответствовали поставленному вопросу. Малый образец не всегда воспроизводит поведение большой перфорированной панели.
До проверки согласуйте, что будет считаться приемлемым результатом. Это могут быть размеры перемычек, плоскостность, отсутствие трещин, состояние края и возможность последующей сборки. Формулировка «выглядит нормально» удобна для разговора, но слаба как критерий приёмки, если у детали есть конкретная функция.
Проверять стоит не только сразу после резки. Если далее будут зачистка, гибка или покрытие, тонкие элементы должны выдержать и эти операции. Успех одного образца не является безусловной гарантией любой партии, но даёт полезное подтверждение для согласованных материала, геометрии и процесса.
Отдельно обсудите транспортировку. Длинные тонкие элементы могут повредиться из-за неправильного захвата или упаковки, даже если резка выполнена хорошо. Защита при перевозке не исправляет слабую конструкцию, но помогает не потерять уже полученный результат. Для декоративных деталей также важно согласовать, какие следы обращения с поверхностью допустимы.
Какие данные помогут получить конкретный ответ
Передайте чертёж или модель с обозначенными узкими участками, материал, толщину, количество и назначение изделия. Укажите, какие размеры можно менять, а какие связаны со сборкой или функцией. Это позволит изготовителю предложить предметное решение вместо общего предупреждения о «сложной геометрии».
Например: «Панель с вентиляционными прорезями. Самые узкие перемычки обозначены на чертеже. Нужно сохранить габариты, крепление и согласованную открытую площадь; изменение рисунка прорезей можно обсудить. После резки предусмотрена покраска. Просим оценить изготовление и необходимость пробного образца». Такое описание объясняет и проблему, и пространство для доработки.
Не требуйте от изготовителя одного числа без привязки к файлу. Гораздо полезнее получить подтверждение именно вашей геометрии или перечень конкретных мест, которые нужно изменить. Окончательное решение следует сохранить вместе с редакцией чертежа, чтобы повторный заказ не возвращался к исходному варианту.
Обсудить изготовление детали с узкими перемычкамиКак принять решение без лишнего запаса и риска
Хорошая перемычка — не обязательно максимально широкая. Она должна выполнять свою функцию, быть пригодной к изготовлению и выдерживать следующие операции. У лишнего запаса тоже есть цена: он может уменьшить вентиляцию, изменить внешний вид или увеличить массу. Поэтому цель — обоснованная конструкция, а не произвольное утолщение всех элементов.
Последовательность решения проста: определить функцию перемычки, оценить её ширину и длину, уточнить материал и толщину, обсудить процесс с изготовителем и при необходимости проверить образец. Если деталь несёт нагрузку или выполняет защитную функцию, дополнительно нужна соответствующая конструкторская проверка.
Главное — рассматривать узкий участок как часть реального изделия, а не только промежуток между двумя линиями. Тогда вопрос «какой минимум?» превращается в более полезный: «какая перемычка будет надёжно работать именно в этой детали и в согласованном процессе?».
