Насколько близко можно расположить отверстие к краю
Отверстие можно расположить близко к краю только тогда, когда оставшейся полоски материала достаточно для изготовления и работы детали. Здесь важно не одно число, а сочетание геометрии, материала, толщины и назначения отверстия. То, что лазер способен вырезать нужный контур, ещё не означает, что край выдержит крепление, обработку или нагрузку.
Представьте небольшую монтажную пластину. Отверстие сдвинули ближе к внешней границе, чтобы оно совпадало с готовым кронштейном. На чертеже изменение кажется незначительным. Но между отверстием и краем остался узкий участок, который может стать слабым местом. Во время резки он должен сохранить форму, а после сборки — выполнять свою функцию.
Поэтому правильный подход — отдельно проверить возможность изготовления и пригодность конструкции. Изготовитель оценивает процесс, а ответственный за деталь определяет требования к прочности, сборке и использованию. Эти проверки дополняют друг друга, а не заменяют.
Откуда измерять расстояние: от центра или от границы отверстия
На чертежах часто задают расстояние от центра отверстия до края. Для оценки узкого участка нужна другая величина: наименьшее расстояние от границы отверстия до внешней границы детали. Если не различать эти два размера, можно существенно переоценить количество оставшегося материала.

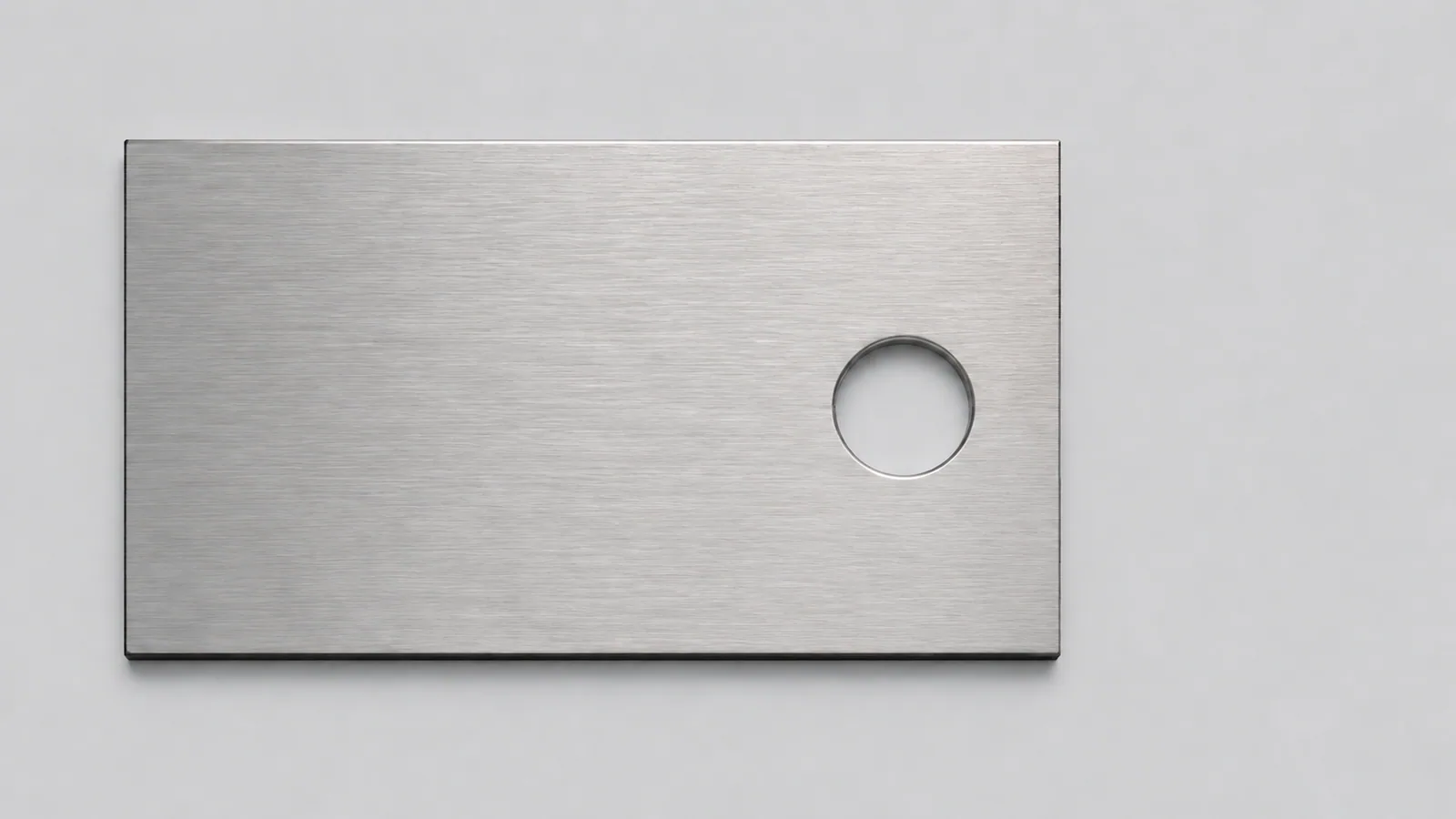

Для круглого отверстия возле прямого края всё просто: из расстояния между центром и краем вычитают радиус. Например, если центр находится в 8 мм от прямого края, а диаметр отверстия составляет 6 мм, номинально между их границами остаётся 5 мм. Это только геометрический пример, а не рекомендация допустимого минимума.
Для паза, овального отверстия, фигурного выреза или криволинейного внешнего края оценивают кратчайшее расстояние между соответствующими границами. Оно может находиться не там, где поставлен удобный размер на чертеже. Нужно смотреть на реальную форму, особенно возле углов и закруглений.
| Обозначение | Что оно описывает | Для чего нужно |
|---|---|---|
| Центр — край | Положение центра отверстия | Размещение крепежа и сборка |
| Граница отверстия — край | Остаток материала | Оценка узкого участка |
| Диаметр или ширина паза | Размер отверстия | Посадка и определение оставшейся ширины |
| Допуски размеров | Возможные отклонения | Проверка наименьшего допустимого остатка |
Почему форма отверстия меняет оценку
Круглое отверстие и длинный паз возле края могут иметь одинаковое наименьшее расстояние до него, но оставлять разные по поведению участки. Рядом с круглым отверстием сужение локальное. Длинный параллельный паз создаёт протяжённую узкую полосу, которая может быть чувствительнее к изгибу и обращению с деталью.
Важно и расположение возле угла. Если отверстие приближено одновременно к двум внешним сторонам, материал окружает его иначе, чем посередине широкого края. Нужно оценить оба направления, а не только один размер, который прошёл формальную проверку.
Не следует делать вывод только по диаметру. Для отверстия под крепёж имеет значение, куда передаётся усилие и что находится рядом. Для декоративного выреза важнее могут быть вид и устойчивость к случайному нажатию. Одно геометрическое расстояние не описывает все эти разные задачи.
Что происходит с краем во время резки
Лазер нагревает материал в зоне резки. Когда отверстие расположено близко к внешнему контуру, узкий участок оказывается рядом с несколькими обрабатываемыми границами. Его поведение зависит от поступления и отвода тепла, геометрии и того, насколько он ещё поддерживается остальной частью листа.
После прорезания контуров могут меняться жёсткость и распределение остаточных напряжений. Длинная полоса возле края иногда искривляется, хотя до резки лист выглядел ровным. Однако нельзя заранее утверждать, что каждое близкое отверстие вызовет деформацию. Результат нужно оценивать в конкретном процессе.
Порядок операций, раскладка, опоры и удержание детали относятся к подготовке производства. Заказчику не нужно прописывать их наугад. Полезнее обозначить критический край и объяснить, является ли он базой для сборки, видимой поверхностью или просто свободной границей без точной посадки.
Возможность вырезать отверстие и надёжность крепления — не одно и то же
Если отверстие нужно под болт, узкий остаток материала должен воспринимать усилия в соответствии с конструкцией соединения. В некоторых условиях возможны смятие, вырыв материала в направлении края или другие виды разрушения. Оценивать их нужно по нагрузке, материалу, толщине и схеме работы соединения.
Поэтому ответ изготовителя «такое отверстие мы вырежем» не является расчётом прочности. Для нагруженных или ответственных деталей нужна проверка конструктора. Универсальный совет «добавьте шайбу — и всё будет хорошо» тоже неприемлем: шайба не исправляет автоматически недостаточное расстояние до края.
Отдельно проверяйте место для головки болта, гайки, шайбы и инструмента. Отверстие может быть правильно расположено геометрически, но крепёж не поместится или его невозможно будет затянуть. Это особенно легко пропустить возле гибов, бортиков и соседних элементов корпуса.
Какие следующие операции нужно учесть
После резки отверстие могут зенковать, обрабатывать, использовать для установки специального крепежа или размещать рядом с зоной гиба. У каждой такой операции есть собственные требования. Минимум, достаточный только для вырезания простого отверстия, не обязательно подходит для дальнейшей обработки.
Например, зенкование увеличивает диаметр отверстия возле поверхности. Если смотреть только на исходный сквозной диаметр, можно не заметить, насколько близко обработанная зона подойдёт к краю. На чертеже следует показывать окончательную форму, а не оставлять её для устного объяснения.
Зачистка и транспортировка тоже имеют значение. Тонкий край может повредиться от прижатия или зацепиться при перемещении. Если внешний вид критичен, согласуйте допустимые следы и способ обращения с деталью. Требования к готовому изделию должны учитывать весь маршрут, а не только момент выхода со станка.
Пример: монтажный паз возле длинного края
Допустим, в пластине есть продолговатый паз для регулировки положения. Он проходит параллельно длинному внешнему краю, оставляя узкую полосу. Регулировка нужна, поэтому просто заменить паз круглым отверстием нельзя. Нужно найти решение, сохраняющее функцию.
Сначала определите необходимый ход регулировки, положение крепежа и доступное пространство. Затем оцените, можно ли увеличить внешний габарит, сдвинуть паз, сократить его длину или изменить компоновку соединения. Это варианты для конструктора, а не автоматические исправления, которые изготовитель должен сделать без разрешения.
Если геометрию менять нельзя, изготовитель оценивает возможность производства в согласованном процессе. Для критического случая может потребоваться пробная деталь. Проверяют не только наличие прорези, но и форму узкого края, размеры, посадку крепежа и работу регулировки. Именно так проба отвечает на реальный вопрос заказчика.
Важно не принимать образец только по фотографии. Изображение помогает увидеть очевидный дефект, но не подтверждает размеры или работу соединения. Если деталь должна собираться с другими элементами, проверьте её в надлежащих условиях или используйте согласованный способ измерения.
Почему нужно учитывать отклонения размеров
Номинальное расстояние между отверстием и краем — это значение, задуманное в чертеже. На готовой детали размеры и положение имеют допустимые отклонения. Если узкий участок критичен, нужно оценить, какой наименьший остаток возможен в пределах согласованных требований.
Не стоит самостоятельно складывать все случайные цифры из разных каталогов. Важно, как именно заданы размеры, базы и допуски конкретного чертежа. При необходимости конструктор определяет размерную цепь, а изготовитель подтверждает, может ли обеспечить требования своим процессом.
Также не добавляйте в чертёж произвольную поправку на ширину реза, если изготовитель ожидает геометрию готовой детали. Учёт реза относится к подготовке траектории. Двойная компенсация может изменить и отверстие, и внешний край, а значит — оставленную между ними полосу.
Для приёмки важно согласовать и способ измерения. Небольшой заусенец или неровность поверхности могут мешать оценке фактической геометрии, а прижатие тонкой полосы при измерении — временно скрыть её искривление. Поэтому заранее определяют, в каком состоянии проверяют деталь: после резки, после зачистки или после завершения всех операций. Это помогает сравнивать одинаковые результаты, а не спорить из-за разных условий осмотра.
Если край является базой для установки, его форму нужно рассматривать вместе с положением отверстия. Правильный диаметр не поможет, когда сама база смещена или искривлена настолько, что деталь садится иначе. Для ненагруженной декоративной панели критерии могут быть проще, но их тоже следует сформулировать: например, сохранение рисунка и отсутствие заметного повреждения края в согласованных условиях осмотра.
Не все царапины или следы обработки означают потерю прочности, и не каждое геометрическое отклонение заметно глазом. Именно поэтому внешний вид, размеры и функцию оценивают отдельно. Такое разделение не усложняет заказ: оно позволяет не переплачивать за ненужные требования и одновременно не пропустить то, что действительно влияет на работу изделия.
Когда заказ повторяется, стоит указывать ту же согласованную редакцию, материал и маршрут обработки. Замена толщины или добавление зенкования меняют условия, даже если положение центра отверстия осталось прежним. Предыдущее успешное изготовление тогда является полезным опытом, но не автоматическим подтверждением нового варианта.
Что спросить у изготовителя
Передайте материал, толщину, количество, чертёж и назначение отверстия. Обозначьте узкое место и назовите требование к краю: сохранить плоскостность, обеспечить размер, выдержать следующую обработку или оставить аккуратную видимую поверхность. Чем точнее сформулирован результат, тем предметнее будет ответ.
Например: «Монтажная пластина с регулировочным пазом возле края. Положение паза и габариты связаны со сборкой, изменения требуют согласования. После резки предусмотрена зачистка. Просим оценить стабильность узкого участка и сообщить, нужен ли пробный образец». Это намного полезнее, чем вопрос «какое минимальное расстояние вы режете?».
Если изготовитель предлагает сместить отверстие, не согласовывайте это только как способ упростить производство. Проверьте совместимость с ответной деталью и функцию соединения. После утверждения изменения сохраните одну актуальную редакцию, чтобы в производство не попал старый файл.
Оценить изготовление детали с отверстием возле краяКак принять обоснованное решение
Начните с правильно измеренного расстояния между границами, а не только от центра. Затем посмотрите на длину узкого участка, форму отверстия, материал, толщину и следующие операции. Отдельно проверьте функцию крепления или другого элемента, для которого создано отверстие.
Хорошее решение не обязательно означает максимально отдалить все отверстия от краёв. Иногда нужны компактность, регулировка или совместимость с готовым узлом. Задача — найти геометрию, которая одновременно пригодна к изготовлению и соответствует конструкции, а не применить случайное правило ко всем деталям.
Если остаются сомнения, передайте конкретный файл на оценку и согласуйте проверку результата. Так вопрос о расстоянии до края перестаёт быть поиском одного магического числа и становится понятным решением для вашей детали.
