Наскільки близько можна розмістити отвір до краю
Отвір можна розташувати близько до краю лише тоді, коли залишеної смужки матеріалу достатньо для виготовлення та роботи деталі. Тут важливо не одне число, а поєднання геометрії, матеріалу, товщини та призначення отвору. Те, що лазер здатен вирізати потрібний обрис, ще не означає, що край витримає кріплення, обробку або навантаження.

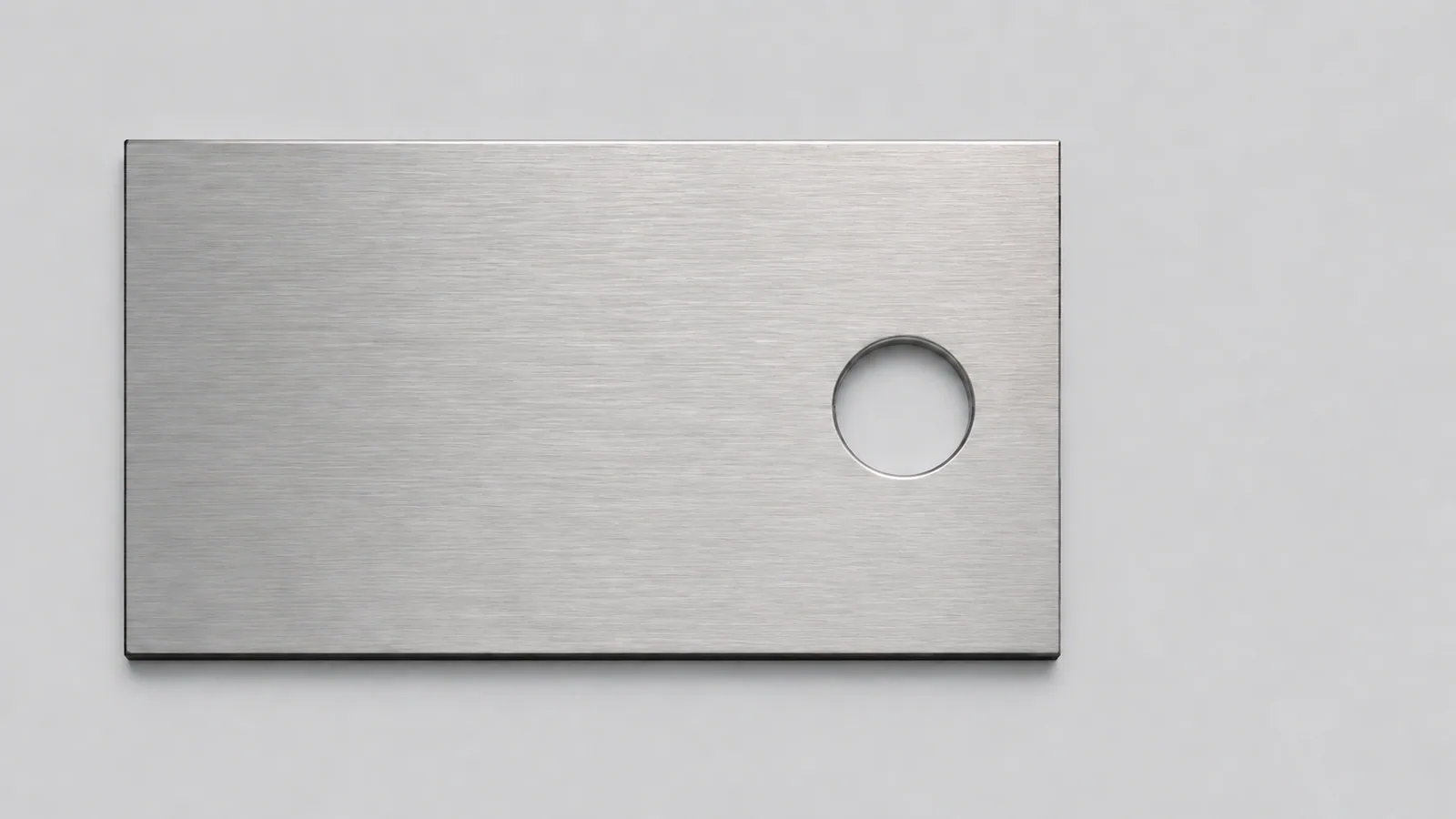

Уявіть невелику монтажну пластину. Отвір посунули ближче до зовнішньої межі, щоб він збігався з готовим кронштейном. На кресленні зміна здається незначною. Але між отвором і краєм залишилася вузька ділянка, яка може стати слабким місцем. Під час різання вона має зберегти форму, а після складання — виконувати свою функцію.
Тому правильний підхід — окремо перевірити можливість виготовлення й придатність конструкції. Виробник оцінює процес, а відповідальний за деталь визначає вимоги до міцності, складання та використання. Ці перевірки доповнюють одна одну, а не замінюють.
Звідки вимірювати відстань: від центра чи від межі отвору
На кресленнях часто задають відстань від центра отвору до краю. Для оцінки вузької ділянки потрібна інша величина: найменша відстань від межі отвору до зовнішньої межі деталі. Якщо не розрізняти ці два розміри, можна суттєво переоцінити кількість матеріалу, що залишилася.
Для круглого отвору біля прямого краю все просто: від відстані між центром і краєм віднімають радіус. Наприклад, якщо центр знаходиться за 8 мм від прямого краю, а діаметр отвору становить 6 мм, номінально між їхніми межами залишається 5 мм. Це лише геометричний приклад, а не рекомендація щодо допустимого мінімуму.
Для паза, овального отвору, фігурного вирізу або криволінійного зовнішнього краю оцінюють найкоротшу відстань між відповідними межами. Вона може знаходитися не там, де поставлений зручний розмір на кресленні. Потрібно дивитися на реальну форму, особливо біля кутів і заокруглень.
| Позначення | Що воно описує | Для чого потрібне |
|---|---|---|
| Центр — край | Положення центра отвору | Розміщення кріплення та складання |
| Межа отвору — край | Залишок матеріалу | Оцінка вузької ділянки |
| Діаметр або ширина паза | Розмір отвору | Посадка та визначення залишеної ширини |
| Допуски розмірів | Можливі відхилення | Перевірка найменшого допустимого залишку |
Чому форма отвору змінює оцінку
Круглий отвір і довгий паз біля краю можуть мати однакову найменшу відстань до нього, але залишати різні за поведінкою ділянки. Поруч із круглим отвором звуження локальне. Довгий паралельний паз створює протяжну вузьку смугу, яка може бути чутливішою до вигину та поводження з деталлю.
Важливе й розташування біля кута. Якщо отвір наближений одночасно до двох зовнішніх сторін, матеріал оточує його інакше, ніж посередині широкого краю. Потрібно оцінити обидва напрямки, а не тільки один розмір, який пройшов формальну перевірку.
Не слід робити висновок лише за діаметром. Для отвору під кріплення має значення, куди передається зусилля та що знаходиться поруч. Для декоративного вирізу важливішими можуть бути вигляд і стійкість до випадкового натискання. Одна геометрична відстань не описує всі ці різні завдання.
Що відбувається з краєм під час різання
Лазер нагріває матеріал у зоні різання. Коли отвір розташований близько до зовнішнього контуру, вузька ділянка опиняється поруч із кількома оброблюваними межами. Її поведінка залежить від надходження й відведення тепла, геометрії та того, наскільки вона ще підтримується рештою листа.
Після прорізання контурів можуть змінюватися жорсткість і розподіл залишкових напружень. Довга смуга біля краю іноді викривляється, хоча до різання лист виглядав рівним. Проте не можна наперед стверджувати, що кожний близький отвір викличе деформацію. Результат потрібно оцінювати у конкретному процесі.
Порядок операцій, розкладка, опори й утримання деталі належать до підготовки виробництва. Замовнику не потрібно прописувати їх навмання. Корисніше позначити критичний край та пояснити, чи він є базою для складання, видимою поверхнею або просто вільною межею без точної посадки.
Можливість вирізати отвір і надійність кріплення — не те саме
Якщо отвір потрібен під болт, вузький залишок матеріалу має сприймати зусилля відповідно до конструкції з’єднання. У деяких умовах можливі зминання, виривання матеріалу в напрямку краю або інші види руйнування. Оцінювати їх потрібно за навантаженням, матеріалом, товщиною та схемою роботи з’єднання.
Тому відповідь виробника «такий отвір ми виріжемо» не є розрахунком міцності. Для навантажених або відповідальних деталей потрібна перевірка конструктора. Універсальна порада «додайте шайбу — і все буде добре» теж неприйнятна: шайба не виправляє автоматично недостатню відстань до краю.
Окремо перевіряйте простір для головки болта, гайки, шайби й інструмента. Отвір може бути правильно розташований геометрично, але кріплення не поміститься або його буде неможливо затягнути. Це особливо легко пропустити біля згинів, бортиків і сусідніх елементів корпусу.
Які наступні операції потрібно врахувати
Після різання отвір можуть зенкувати, обробляти, використовувати для встановлення спеціального кріплення або розміщувати поруч із зоною згину. Кожна така операція має власні вимоги. Мінімум, достатній лише для вирізання простого отвору, не обов’язково підходить для подальшої обробки.
Наприклад, зенкування збільшує діаметр отвору біля поверхні. Якщо дивитися тільки на початковий наскрізний діаметр, можна не помітити, як близько оброблена зона підійде до краю. На кресленні слід показати остаточну форму, а не залишати її на усне пояснення.
Зачищення та транспортування також мають значення. Тонкий край може пошкодитися від притискання або зачепитися під час переміщення. Якщо зовнішній вигляд критичний, погодьте допустимі сліди й спосіб поводження з деталлю. Вимоги до готового виробу повинні враховувати весь маршрут, а не тільки момент виходу зі станка.
Приклад: монтажний паз біля довгого краю
Припустімо, у пластині є видовжений паз для регулювання положення. Він проходить паралельно довгому зовнішньому краю, залишаючи вузьку смугу. Регулювання потрібне, тому просто замінити паз круглим отвором не можна. Потрібно знайти рішення, яке збереже функцію.
Спочатку визначте необхідний хід регулювання, положення кріплення та доступний простір. Потім оцініть, чи можна збільшити зовнішній габарит, посунути паз, скоротити його довжину або змінити компонування з’єднання. Це варіанти для конструктора, а не автоматичні виправлення, які виробник має зробити без дозволу.
Якщо геометрію змінювати не можна, виробник оцінює можливість виготовлення в погодженому процесі. Для критичного випадку може знадобитися пробна деталь. Перевіряють не лише наявність прорізу, а й форму вузького краю, розміри, посадку кріплення та роботу регулювання. Саме так проба відповідає на реальне запитання замовника.
Важливо не приймати зразок тільки за фотографією. Зображення допомагає побачити очевидний дефект, але не підтверджує розміри чи роботу з’єднання. Якщо деталь повинна збиратися з іншими елементами, перевірте її в належних умовах або використайте погоджений спосіб вимірювання.
Чому потрібно враховувати відхилення розмірів
Номінальна відстань між отвором і краєм — це значення, задумане в кресленні. На готовій деталі розміри та положення мають допустимі відхилення. Якщо вузька ділянка критична, потрібно оцінити, який найменший залишок можливий у межах погоджених вимог.
Не варто самостійно складати всі випадкові цифри з різних каталогів. Важливо, як саме задані розміри, бази й допуски конкретного креслення. За потреби конструктор визначає розмірний ланцюг, а виробник підтверджує, чи може забезпечити вимоги своїм процесом.
Також не додавайте до креслення довільну поправку на ширину різу, якщо виробник очікує геометрію готової деталі. Врахування різу належить до підготовки траєкторії. Подвійна компенсація може змінити і отвір, і зовнішній край, а отже — залишену між ними смугу.
Для приймання важливо погодити й спосіб вимірювання. Невеликий задирок або нерівність поверхні можуть заважати оцінці фактичної геометрії, а притискання тонкої смуги під час вимірювання — тимчасово приховати її викривлення. Тому заздалегідь визначають, у якому стані перевіряють деталь: після різання, після зачищення чи після завершення всіх операцій. Це допомагає порівнювати однакові результати, а не сперечатися через різні умови огляду.
Якщо край є базою для встановлення, його форму потрібно розглядати разом із положенням отвору. Правильний діаметр не допоможе, коли сама база зміщена або викривлена настільки, що деталь сідає інакше. Для ненавантаженої декоративної панелі критерії можуть бути простішими, але їх також слід сформулювати: наприклад, збереження рисунка та відсутність помітного пошкодження краю в погоджених умовах огляду.
Не всі подряпини чи сліди обробки означають втрату міцності, і не кожне геометричне відхилення помітне оком. Саме тому зовнішній вигляд, розміри та функцію оцінюють окремо. Такий поділ не ускладнює замовлення: він дозволяє не переплачувати за непотрібні вимоги й водночас не пропустити те, що справді впливає на роботу виробу.
Коли замовлення повторюється, варто вказувати ту саму погоджену редакцію, матеріал і маршрут обробки. Заміна товщини або додавання зенкування змінює умови, навіть якщо положення центра отвору залишилося незмінним. Попереднє успішне виготовлення тоді є корисним досвідом, але не автоматичним підтвердженням нового варіанта.
Що запитати у виробника
Передайте матеріал, товщину, кількість, креслення та призначення отвору. Позначте вузьке місце й назвіть вимогу до краю: зберегти плоскість, забезпечити розмір, витримати наступну обробку або залишити охайну видиму поверхню. Чим точніше сформульовано результат, тим предметнішою буде відповідь.
Наприклад: «Монтажна пластина з регулювальним пазом біля краю. Положення паза та габарити пов’язані зі складанням, зміни потребують погодження. Після різання передбачене зачищення. Просимо оцінити стабільність вузької ділянки та повідомити, чи потрібен пробний зразок». Це набагато корисніше, ніж запит «яку мінімальну відстань ви ріжете?».
Якщо виробник пропонує змістити отвір, не погоджуйте це лише як спосіб спростити виготовлення. Перевірте сумісність із відповідною деталлю та функцію з’єднання. Після затвердження зміни збережіть одну актуальну редакцію, щоб у виробництво не потрапив старий файл.
Оцінити виготовлення деталі з отвором біля краюЯк прийняти обґрунтоване рішення
Почніть із правильно виміряної відстані між межами, а не тільки від центра. Далі подивіться на довжину вузької ділянки, форму отвору, матеріал, товщину та наступні операції. Окремо перевірте функцію кріплення або іншого елемента, для якого створено отвір.
Хороше рішення не обов’язково означає максимально віддалити всі отвори від країв. Іноді потрібна компактність, регулювання чи сумісність із готовим вузлом. Завдання — знайти геометрію, яка одночасно придатна до виготовлення та відповідає конструкції, а не застосувати випадкове правило до всіх деталей.
Якщо залишаються сумніви, передайте конкретний файл на оцінку й погодьте перевірку результату. Так питання про відстань до краю перестає бути пошуком одного магічного числа й стає зрозумілим рішенням для вашої деталі.
