Навіщо у куті деталі роблять невеликий виріз

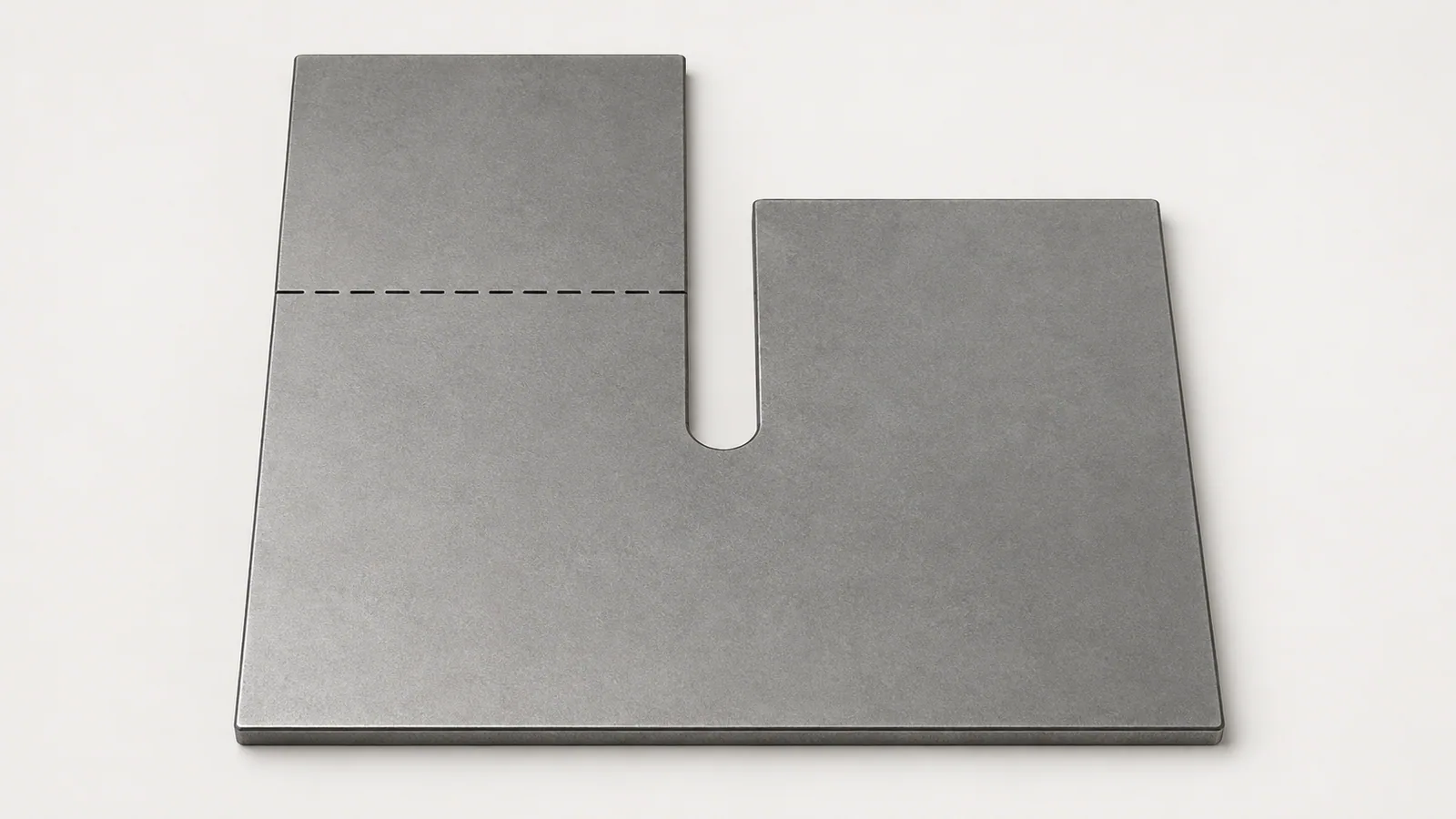

Розвантажувальний виріз біля згину дає сусіднім ділянкам листа простір для формування. Він допомагає зменшити ризик розриву, випинання чи небажаного викривлення там, де згин закінчується біля краю або зустрічається з іншою полицею. Це не випадково видалений шматок металу, а продуманий елемент конструкції.
Уявіть короб із плоскої заготовки. Його стінки потрібно підняти вгору, але біля кута матеріал двох сусідніх стінок не може безмежно займати одне й те саме місце. Якщо не передбачити потрібного розділення, формування може дати небажаний результат. Виріз допомагає організувати цей перехід.
Однак більший виріз не означає автоматично кращу деталь. Він змінює край, жорсткість, зовнішній вигляд і можливість закрити стик. Тому його форму й розміри вибирають разом із вимогами до готового виробу, а не лише за принципом «щоб легше зігнулося».
Яку проблему виріз повинен розв’язати
Почніть із питання, що саме заважає формуванню. Одна ситуація — згинається тільки частина довгого краю, а сусідня ділянка повинна залишитися плоскою. Інша — дві полиці сходяться в куті короба. Ще інша — поряд із згином знаходиться виріз або елемент, форму якого потрібно зберегти.
У першому випадку важливо відокремити ділянку, яка рухається при згинанні, від тієї, що не повинна рухатися разом із нею. У куті короба потрібно врахувати взаємне положення стінок після формування. Це схожі, але не тотожні завдання, тому копіювати один виріз у всі місця без перевірки не варто.
Якщо проблема полягає в загальному перевищенні допустимого деформування матеріалу або невідповідному інструменті, сам виріз не гарантує виправлення. Його роль локальна. Матеріал, радіус, товщину й спосіб формування все одно потрібно погодити.
| Ситуація | Для чого потрібен виріз | Що ще перевірити |
|---|---|---|
| Згинається частина краю | Розділити рухому та плоску ділянки | Місце завершення згину |
| Дві стінки сходяться в куті | Дати простір для формування | Остаточний стик стінок |
| Поруч важлива геометрія | Зменшити небажаний вплив формування | Її розміри після згинання |
| Кут має бути закритим | Узгодити формування з подальшим закриттям | Зварювання, ущільнення чи складання |
Якою може бути форма
Виріз може бути прямокутним, округленим або мати іншу погоджену форму. Важливо не назвати один варіант найкращим для всіх випадків, а зрозуміти, як він працює в конкретній деталі. Вибір залежить від місця, матеріалу, способу виготовлення та вимог до кута.
Округлене завершення може бути доречним, коли потрібно уникнути різкого переходу в кінці прорізу. Проте воно також забирає матеріал і має поміститися між сусідніми елементами. Прямокутний виріз може бути зручним для певного стику, але його кути та розміри теж потребують оцінки.
Не слід залишати форму на усне «виріжте щось невелике». Якщо виріз впливає на функцію або зовнішній вигляд, він має бути показаний у моделі й кресленні. Тоді всі учасники обговорюють одну геометрію, а не різні уявлення про те, що технолог мав би зробити.
Ширина, глибина та місце: що потрібно задати
Ширина визначає, скільки матеріалу видаляється поперек вирізу. Глибина показує, наскільки далеко він заходить у заготовку. Але ці слова мають сенс лише разом із точками відліку. Глибина від краю листа та відстань від умовної лінії згину — не одне й те саме.
Виріз повинен охоплювати потрібну ділянку формування, але не забирати зайве там, де матеріал виконує корисну функцію. Конкретні межі залежать від радіуса, товщини, кута й технології. Рекомендації виробника слід застосовувати саме до тих умов і баз вимірювання, для яких вони наведені.
На кресленні покажіть контур, характерні розміри, радіуси та прив’язку до згину. Якщо є модель готової деталі, перевірте виріз і в плоскому, і в зігнутому стані. У розгортці він може виглядати достатнім, а після формування залишити небажаний проміжок або заважати сусідній стінці.
Не задавайте ширину тільки товщиною намальованої лінії. Для різання потрібна реальна геометрія меж. Так само не варто передавати відкритий короткий штрих і сподіватися, що виробник сам визначить ширину щілини: це повинно відповідати погодженому процесу й вимогам до готового вирізу.
Що зміниться в готовому виробі
Видалення матеріалу змінює місцеву жорсткість і може впливати на передачу навантаження. Якщо кут є частиною несучого елемента, рішення потрібно перевіряти як конструкцію, а не лише як зручність виготовлення. Акуратний згин не доводить достатньої міцності готової деталі.
Для корпусу важливими можуть бути пилозахист, вологозахист або можливість очищення. Виріз створює отвір чи проміжок, який за потреби потрібно закрити відповідним способом. Сам факт подальшого фарбування не робить такий кут герметичним.
Зовнішній вигляд також варто обговорити до виготовлення. На видимій панелі навіть технологічно правильний виріз може виглядати недоречно. Можливо, його потрібно перенести у менш помітне місце або змінити конструкцію стику. Це дизайнерське й конструкторське рішення, а не підстава приховано змінювати файл у виробництві.
Приклад: невеликий короб із двома сусідніми стінками
Припустімо, з одного листа виготовляють короб. Дві стінки повинні після згинання утворити охайний кут. Спочатку потрібно визначити, чи вони лише підходять одна до одної, з’єднуються кріпленням або будуть зварені. Від цього залежить, який стик потрібен після формування.
Далі перевіряють розгортку, радіуси й послідовність згинів. Виріз у куті має дати стінкам сформуватися без небажаної взаємодії, але його не можна збільшувати настільки, щоб потім довелося закривати непогоджений великий отвір. Потрібна відповідність обох станів: плоскої заготовки та готового короба.
Якщо передбачене зварювання, форму стику погоджують із відповідальним за цю операцію. Зварювання може додати власні деформації та вимоги до доступу, підготовки країв і подальшого зачищення. Не слід вважати, що будь-який недолік згину можна без наслідків «потім заварити».
Для пробного короба перевіряють кут, взаємне положення стінок, стан країв і фактичний проміжок. Якщо потрібна кришка, її теж варто приміряти. Так оцінюють роботу виробу, а не тільки красивий вигляд одного згину.
Помилки, які легко допустити під час підготовки
Перша — додати виріз після того, як усі розміри вже погоджені, але не оновити модель готової деталі. У результаті замовник очікує суцільний кут, а отримує отвір. Виробництво може виконати свій файл точно, проте комплект документів уже містить суперечність.
Друга — збільшити виріз, щоб усунути будь-яку проблему формування. Якщо причина в матеріалі, інструменті чи неправильному радіусі, зайве видалення металу не обов’язково допоможе. Спочатку потрібно з’ясувати характер дефекту, а потім вибрати відповідну зміну.
Третя — скопіювати геометрію з іншої товщини без перевірки. При зміні листа можуть змінитися радіус, розгортка й потрібне місце для формування. Старий виріз не стає правильним лише тому, що він уже працював на зовні схожій деталі.
Четверта — забути про задирки та гострі краї. Навіть правильно вирізаний кут може потребувати зачищення відповідно до вимог виробу. Особливо це важливо для місць, доступних руці, кабелю або ущільненню. Вимогу слід узгодити, а не припускати, що вона буде виконана автоматично.
Окремо перевірте, чи виріз не наблизився до отвору, паза або кріплення. Між двома елементами може залишитися тонка перемичка, якої не було в початковій моделі. Якщо дивитися тільки на сам згин, цю зміну легко пропустити. Потрібно оцінювати всю локальну ділянку, а не один виріз ізольовано.
Для симетричних деталей не покладайтеся лише на копіювання. Лівий і правий кути можуть мати різні сусідні елементи або різну послідовність формування. Дзеркальна геометрія іноді доречна, але її функцію треба перевірити в обох місцях. Це особливо важливо, коли один кут залишається відкритим, а другий закривається іншою деталлю.
Якщо технолог пропонує іншу форму, попросіть показати її у файлі або зрозумілому ескізі. Усна фраза «зробимо трохи глибше» не визначає, від якої точки й на скільки змінюється розмір. Після погодження оновлюють той документ, який буде використаний для різання, і зберігають відповідність моделі готового виробу. Так рішення не губиться між конструктором, різанням і згинанням.
Як перевірити рішення до серії
Для простої повторюваної деталі може бути достатньо перевіреної моделі та узгодженого процесу. Для нового складного кута варто розглянути пробне виготовлення. При цьому зразок має представляти реальні умови: матеріал, товщину, геометрію та послідовність операцій.
Перед перевіркою визначте критерії. Наприклад, чи допускається видиме випинання, який проміжок потрібен у стику, які розміри та стан краю важливі. Якщо є вимога герметичності, вона потребує окремої належної перевірки готового з’єднання. Відсутність видимого отвору сама по собі не є доказом герметичності.
Зафіксуйте результат і редакцію. Якщо після проби виріз змінюють, повторно оцініть його вплив на сусідні елементи. Не потрібно заново проєктувати все, але слід перевірити саме ті вимоги, яких торкнулася зміна.
Корисно оглянути виріб і після наступної обробки. Зачищення, зварювання та покриття можуть змінити вигляд стику або виявити місця, де потрібен доступ інструмента. Якщо оцінити тільки свіжозігнуту заготовку, частина проблем залишиться непоміченою до завершення партії.
Що написати у запиті на виготовлення
Передайте модель, креслення, матеріал, товщину й кількість. Поясніть функцію кута: видимий, несучий, закритий, під зварювання чи складання. Позначте, які зміни вирізу допускається запропонувати, а які потрібно окремо погодити.
Наприклад: «Короб із двома суміжними згинами. Кут після формування буде зварюватися та зачищатися; зовнішня поверхня видима. Просимо оцінити виріз у розгортці й доступ до стику. Зміни форми та розмірів — за погодженням». Це допомагає виробнику розглядати весь маршрут, а не лише операцію згинання.
Після узгодження залиште один комплект актуальних файлів. Якщо креслення й модель описують різні кути, не просіть технолога самостійно визначити, який із них важливіший. Спочатку усуньте суперечність, і лише потім передавайте деталь у роботу.
Обговорити згини й вирізи у конструкції деталіЯким має бути хороший розвантажувальний виріз
Хороший виріз достатній для погодженого формування, але не видаляє матеріал без потреби. Він має зрозумілу функцію, задану геометрію й не створює непогоджених проблем зі стиком, міцністю чи зовнішнім виглядом.
Починайте з готового виробу: що повинно утворитися в куті, як він працює та які операції будуть далі. Потім узгоджуйте плоску геометрію, радіуси й процес із виробником. За необхідності перевіряйте пробну деталь за конкретними критеріями.
Так невеликий виріз стає керованою частиною конструкції. Він не гарантує бездоганне формування за будь-яких умов, але допомагає отримати передбачуваний результат, коли правильно пов’язаний із матеріалом, геометрією та вимогами до виробу.
