Разгрузочные вырезы возле гиба: как спроектировать аккуратный угол ART-480

Зачем в углу детали делают небольшой вырез

Разгрузочный вырез возле гиба даёт соседним участкам листа пространство для формования. Он помогает уменьшить риск разрыва, выпучивания или нежелательного искривления там, где гиб заканчивается возле края или встречается с другой полкой. Это не случайно удалённый кусок металла, а продуманный элемент конструкции.

Представьте короб из плоской заготовки. Его стенки нужно поднять вверх, но возле угла материал двух соседних стенок не может бесконечно занимать одно и то же место. Если не предусмотреть нужного разделения, формование может дать нежелательный результат. Вырез помогает организовать этот переход.

Однако больший вырез не означает автоматически лучшую деталь. Он меняет край, жёсткость, внешний вид и возможность закрыть стык. Поэтому его форму и размеры выбирают вместе с требованиями к готовому изделию, а не только по принципу «чтобы легче согнулось».

Какую проблему должен решить вырез

Начните с вопроса, что именно мешает формованию. Одна ситуация — сгибается только часть длинного края, а соседний участок должен остаться плоским. Другая — две полки сходятся в углу короба. Ещё одна — рядом с гибом находится вырез или элемент, форму которого нужно сохранить.

В первом случае важно отделить участок, движущийся при гибке, от того, который не должен двигаться вместе с ним. В углу короба нужно учесть взаимное положение стенок после формования. Это похожие, но не одинаковые задачи, поэтому копировать один вырез во все места без проверки не стоит.

Если проблема заключается в общем превышении допустимой деформации материала или неподходящем инструменте, сам вырез не гарантирует исправления. Его роль локальна. Материал, радиус, толщину и способ формования всё равно нужно согласовать.

Какой может быть форма

Вырез может быть прямоугольным, скруглённым или иметь другую согласованную форму. Важно не назвать один вариант лучшим для всех случаев, а понять, как он работает в конкретной детали. Выбор зависит от места, материала, способа изготовления и требований к углу.

Скруглённое завершение может быть уместным, когда нужно избежать резкого перехода в конце прорези. Однако оно тоже забирает материал и должно поместиться между соседними элементами. Прямоугольный вырез может быть удобным для определённого стыка, но его углы и размеры тоже требуют оценки.

Не следует оставлять форму на устное «вырежьте что-нибудь небольшое». Если вырез влияет на функцию или внешний вид, он должен быть показан в модели и чертеже. Тогда все участники обсуждают одну геометрию, а не разные представления о том, что технолог должен сделать.

Ширина, глубина и место: что нужно задать

Ширина определяет, сколько материала удаляется поперёк выреза. Глубина показывает, насколько далеко он заходит в заготовку. Но эти слова имеют смысл только вместе с точками отсчёта. Глубина от края листа и расстояние от условной линии гиба — не одно и то же.

Вырез должен охватывать нужный участок формования, но не забирать лишнее там, где материал выполняет полезную функцию. Конкретные границы зависят от радиуса, толщины, угла и технологии. Рекомендации изготовителя следует применять именно к тем условиям и базам измерения, для которых они приведены.

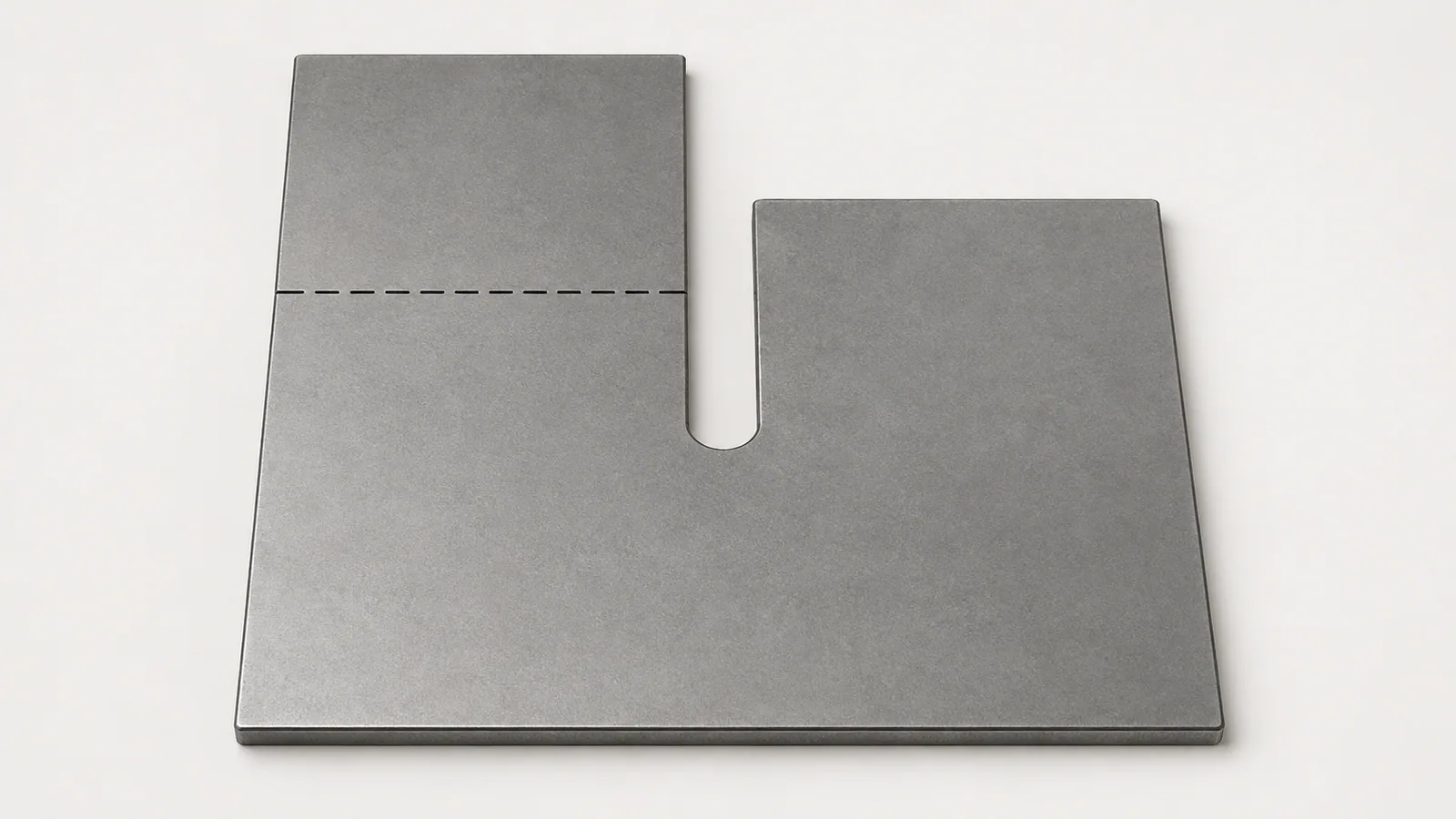

На чертеже покажите контур, характерные размеры, радиусы и привязку к гибу. Если есть модель готовой детали, проверьте вырез и в плоском, и в согнутом состоянии. В развёртке он может выглядеть достаточным, а после формования оставить нежелательный промежуток или мешать соседней стенке.

Не задавайте ширину только толщиной нарисованной линии. Для резки нужна реальная геометрия границ. Также не стоит передавать открытый короткий штрих и надеяться, что изготовитель сам определит ширину щели: это должно соответствовать согласованному процессу и требованиям к готовому вырезу.

Что изменится в готовом изделии

Удаление материала меняет местную жёсткость и может влиять на передачу нагрузки. Если угол является частью несущего элемента, решение нужно проверять как конструкцию, а не только как удобство изготовления. Аккуратный гиб не доказывает достаточной прочности готовой детали.

Для корпуса важны могут быть пылезащита, влагозащита или возможность очистки. Вырез создаёт отверстие или промежуток, который при необходимости нужно закрыть соответствующим способом. Сам факт последующей покраски не делает такой угол герметичным.

Внешний вид тоже стоит обсудить до изготовления. На видимой панели даже технологически правильный вырез может выглядеть неуместно. Возможно, его нужно перенести в менее заметное место или изменить конструкцию стыка. Это дизайнерское и конструкторское решение, а не основание скрытно менять файл в производстве.

Пример: небольшой короб с двумя соседними стенками

Допустим, из одного листа изготавливают короб. Две стенки после гибки должны образовать аккуратный угол. Сначала нужно определить, будут ли они лишь подходить друг к другу, соединяться крепежом или свариваться. От этого зависит, какой стык нужен после формования.

Затем проверяют развёртку, радиусы и последовательность гибов. Вырез в углу должен дать стенкам сформироваться без нежелательного взаимодействия, но его нельзя увеличивать настолько, чтобы потом пришлось закрывать несогласованное большое отверстие. Нужно соответствие обоих состояний: плоской заготовки и готового короба.

Если предусмотрена сварка, форму стыка согласовывают с ответственным за эту операцию. Сварка может добавить собственные деформации и требования к доступу, подготовке краёв и последующей зачистке. Не следует считать, что любой недостаток гиба можно без последствий «потом заварить».

Для пробного короба проверяют угол, взаимное положение стенок, состояние краёв и фактический промежуток. Если нужна крышка, её тоже стоит примерить. Так оценивают работу изделия, а не только красивый вид одного гиба.

Ошибки, которые легко допустить при подготовке

Первая — добавить вырез после того, как все размеры уже согласованы, но не обновить модель готовой детали. В результате заказчик ожидает сплошной угол, а получает отверстие. Производство может точно выполнить свой файл, однако комплект документов уже содержит противоречие.

Вторая — увеличить вырез, чтобы устранить любую проблему формования. Если причина в материале, инструменте или неправильном радиусе, лишнее удаление металла не обязательно поможет. Сначала нужно выяснить характер дефекта, а затем выбрать соответствующее изменение.

Третья — скопировать геометрию с другой толщины без проверки. При изменении листа могут измениться радиус, развёртка и нужное место для формования. Старый вырез не становится правильным только потому, что уже работал на внешне похожей детали.

Четвёртая — забыть о заусенцах и острых краях. Даже правильно вырезанный угол может требовать зачистки в соответствии с требованиями изделия. Особенно это важно для мест, доступных руке, кабелю или уплотнению. Требование следует согласовать, а не предполагать, что оно выполнится автоматически.

Отдельно проверьте, не приблизился ли вырез к отверстию, пазу или креплению. Между двумя элементами может остаться тонкая перемычка, которой не было в исходной модели. Если смотреть только на сам гиб, это изменение легко пропустить. Нужно оценивать весь локальный участок, а не один вырез изолированно.

Для симметричных деталей не полагайтесь только на копирование. Левый и правый углы могут иметь разные соседние элементы или разную последовательность формования. Зеркальная геометрия иногда уместна, но её функцию нужно проверить в обоих местах. Это особенно важно, когда один угол остаётся открытым, а другой закрывается другой деталью.

Если технолог предлагает иную форму, попросите показать её в файле или понятном эскизе. Устная фраза «сделаем немного глубже» не определяет, от какой точки и насколько меняется размер. После согласования обновляют тот документ, который будет использован для резки, и сохраняют соответствие модели готового изделия. Так решение не теряется между конструктором, резкой и гибкой.

Как проверить решение до серии

Для простой повторяющейся детали может быть достаточно проверенной модели и согласованного процесса. Для нового сложного угла стоит рассмотреть пробное изготовление. При этом образец должен представлять реальные условия: материал, толщину, геометрию и последовательность операций.

Перед проверкой определите критерии. Например, допускается ли видимое выпучивание, какой промежуток нужен в стыке, какие размеры и состояние края важны. Если есть требование герметичности, оно требует отдельной надлежащей проверки готового соединения. Отсутствие видимого отверстия само по себе не доказывает герметичность.

Зафиксируйте результат и редакцию. Если после пробы вырез меняют, повторно оцените его влияние на соседние элементы. Не нужно заново проектировать всё, но следует проверить именно те требования, которых коснулось изменение.

Полезно осмотреть изделие и после следующей обработки. Зачистка, сварка и покрытие могут изменить вид стыка или выявить места, где нужен доступ инструмента. Если оценить только свежесогнутую заготовку, часть проблем останется незамеченной до завершения партии.

Что написать в запросе на изготовление

Передайте модель, чертёж, материал, толщину и количество. Объясните функцию угла: видимый, несущий, закрытый, под сварку или сборку. Обозначьте, какие изменения выреза допускается предложить, а какие нужно отдельно согласовать.

Например: «Короб с двумя смежными гибами. Угол после формования будет свариваться и зачищаться; внешняя поверхность видимая. Просим оценить вырез в развёртке и доступ к стыку. Изменения формы и размеров — по согласованию». Это помогает изготовителю рассматривать весь маршрут, а не только операцию гибки.

Каким должен быть хороший разгрузочный вырез

Хороший вырез достаточен для согласованного формования, но не удаляет материал без необходимости. У него понятная функция, заданная геометрия, и он не создаёт несогласованных проблем со стыком, прочностью или внешним видом.

Начинайте с готового изделия: что должно образоваться в углу, как он работает и какие операции будут дальше. Затем согласовывайте плоскую геометрию, радиусы и процесс с изготовителем. При необходимости проверяйте пробную деталь по конкретным критериям.

Так небольшой вырез становится управляемой частью конструкции. Он не гарантирует безупречное формование при любых условиях, но помогает получить предсказуемый результат, когда правильно связан с материалом, геометрией и требованиями к изделию.
