Как объяснить изготовителю, какие линии нужно резать
В чертеже для лазерной резки нужно чётко отделить контуры детали от обозначений, которые лишь помогают человеку читать документ. Удобнее всего сделать это слоями: отдельно геометрия резки, отдельно согласованная маркировка, отдельно вспомогательные линии. Но само распределение по слоям ещё не гарантирует правильную программу. Изготовитель должен знать назначение каждого слоя и проверить, что после импорта в нужную операцию попали именно нужные объекты.
Представьте пластину с четырьмя отверстиями и надписью её номера. На экране также есть размеры, осевые линии и рамка. Для конструктора это понятный чертёж. Для программы подготовки резки это набор геометрических объектов. Если не объяснить их роли, надпись может превратиться в сквозной вырез, осевая линия — в нежелательный разрез, а важная метка — просто исчезнуть из обработки.
Поэтому хорошо подготовленный файл не обязательно содержит много слоёв. В нём столько слоёв, сколько нужно для однозначного разделения задач, и короткое объяснение, как их использовать. Цель — не усложнить чертёж, а убрать необходимость догадываться.
Что такое слой и чего он не делает

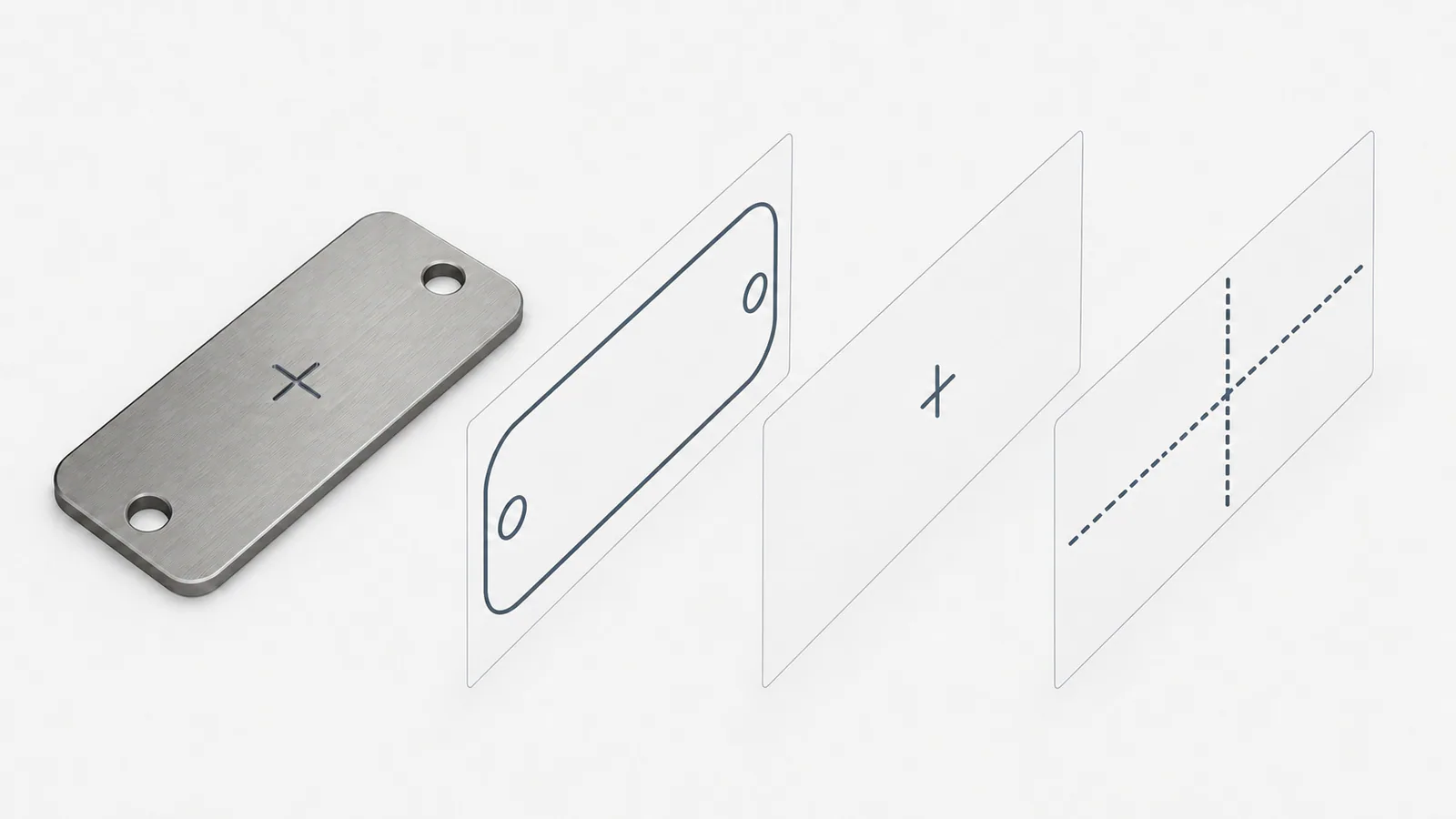

Слой можно представить как отдельную прозрачную плёнку над чертежом. На одной нарисован контур детали, на другой — размеры, на третьей — служебные обозначения. В программе эти группы можно показывать, скрывать, выделять или обрабатывать отдельно. Обычно у слоя также есть имя и свойства отображения, например цвет или тип линии.
Однако слой не является универсальной командой станку. Название «Маркировка» само по себе не настраивает лазер и не гарантирует неглубокий след вместо сквозного прореза. Система подготовки производства должна связать эту геометрию с соответствующей операцией. Такая связь может быть настроена на предприятии или определена при подготовке конкретного заказа.
Цвет тоже удобен для осмотра, но не является самостоятельной инструкцией. Красная линия в одном производственном процессе может означать резку, в другом — вспомогательную геометрию. Если вы не согласовали систему обозначений, фраза «резать красное» оставляет слишком большую зависимость от настроек просмотра и импорта.
Три основные группы геометрии
Для большинства простых заказов достаточно начать с трёх ролей. Первая — контуры, определяющие наружную форму детали и её сквозные отверстия. Вторая — геометрия маркировки, если она вообще нужна и согласована. Третья — информация для чтения чертежа, которая не должна стать траекторией обработки.
| Роль | Что к ней относится | Что нужно согласовать |
|---|---|---|
| Резка | Наружная граница, отверстия, прорези, вырезы | Какие контуры должны сформировать готовую деталь |
| Маркировка | Номер детали, сборочные обозначения, согласованные метки | Способ нанесения, сторону и нужный результат |
| Вспомогательная информация | Размеры, оси, рамка, штриховка, поясняющий текст | Исключение из обработки или передачу отдельным документом |
Это пример логического разделения, а не обязательные названия слоёв для любого изготовителя. Если предприятие просит файл только с контурами резки на одном слое, а маркировку — отдельно, выполните именно это требование. Правильным является согласованный способ передачи, сохраняющий смысл заказа, а не самое большое количество уровней в чертеже.
Для детали, которую после резки будут гнуть, могут понадобиться линии гиба. Они описывают будущую операцию, но не означают, что лист нужно прорезать вдоль сгиба. Их передачу согласуют отдельно: специальным слоем, чертежом или пространственной моделью в зависимости от рабочего процесса изготовителя.
Пример: пластина с номером и четырьмя отверстиями
Предположим, нужно изготовить двадцать монтажных пластин. В каждой есть наружный прямоугольный контур, четыре крепёжных отверстия и обозначение «К-12», помогающее сборщику. На рабочем чертеже дополнительно показаны межосевые размеры и оси симметрии.
В группе резки должны остаться наружный контур и четыре отверстия. Обозначение «К-12» попадает в группу маркировки только тогда, когда согласовано, как его наносить. Размеры и оси можно оставить в отдельном контрольном PDF, чтобы они не мешали выбору геометрии в производственном файле. Рамка с основной надписью также нужна человеку, а не лазеру.
Затем стоит просмотреть группы отдельно. Когда видна только резка, перед вами должна быть форма детали без посторонних линий. Когда видна только маркировка — лишь нужный номер или метки в правильном месте. Если при таком осмотре исчезает одно из четырёх отверстий, проблема уже обнаружена: его ошибочно отнесли к другой группе. Исправить это до передачи файла намного проще, чем объяснять после изготовления партии.
Почему текст требует отдельного внимания
Текст в чертеже может оставаться текстовым объектом или быть преобразованным в контуры букв. Для человека оба варианта выглядят похоже, но при переносе между программами ведут себя по-разному. Текстовый объект может зависеть от установленного шрифта. Контуры уже являются геометрией, однако программа должна знать, для чего они предназначены.
Преобразование надписи в контуры не превращает её автоматически в маркировку. Если контуры букв попадут в операцию сквозной резки, результат будет совсем другим. Для трафаретной надписи дополнительно важно, чтобы внутренние части букв не выпадали. Это уже вопрос конструкции надписи, а не просто цвета или названия слоя.
До отправки согласуйте, принимает ли изготовитель текст как текст или ему нужны геометрические контуры, и какой именно результат заказывается. Укажите сторону нанесения, расположение и требования к читаемости. Не назначайте самостоятельно мощность или скорость лазера только для объяснения желаемого вида: производственные режимы определяет исполнитель для своего оборудования и материала.
Как передать назначение слоёв без долгой переписки
Вместе с файлом достаточно коротко перечислить фактические названия слоёв и действия для них. Например: «Контур — сквозная резка; Обозначения — согласованная маркировка; Размеры — только для справки». Названия в пояснении должны совпадать с названиями в файле. Если в DXF они написаны латиницей из-за требований программы, это допустимые технические идентификаторы, но их назначение всё равно нужно объяснить понятным языком.
Также укажите обозначение детали, редакцию, материал, толщину и количество. Для маркировки уточните, одинакова ли она на всей партии или меняется для каждой детали. Фраза «нанести номер» не объясняет, идёт ли речь о номере чертежа, порядковом номере или сборочной позиции.
Если вы не знаете, какой способ передачи поддерживает исполнитель, отправьте контрольный чертёж и опишите нужный результат. Это позволит согласовать структуру файла до окончательного оформления, а не переделывать все слои после расчёта.
Обсудить чертёж и подготовку заказаЧто проверить после импорта в производственную программу
Конечная проверка касается не цветов на экране, а геометрии, выбранной для каждой операции. В резке должны быть все нужные наружные и внутренние контуры. В маркировке — только согласованные обозначения. Вспомогательная информация не должна формировать траектории. Если система не поддерживает переданный способ разделения, это нужно решить до запуска заказа.
Удобно сверить количество одинаковых элементов: например, четыре отверстия, две прорези, один номер. Затем проверить их расположение и габариты. Слои и масштаб связаны лишь тем, что оба требуют контроля после импорта: правильное разделение геометрии не доказывает правильных единиц, и наоборот.
Если обнаружена ошибка, исправление должно остаться в актуальном файле, а не только в памяти оператора. Иначе следующая партия снова начнётся с того же недоразумения. Сохраните согласованную редакцию и коротко запишите, что изменилось: например, отверстие перенесено со справочного слоя в резку, а размерные линии вынесены в отдельный PDF.
Типичные ошибки, которых легко избежать
Первая ошибка — считать, что название слоя понятно без объяснения. Внутренние сокращения из вашего проекта могут ничего не означать для другого предприятия. Вторая — передавать все рабочие варианты в одном DXF: изготовитель не должен угадывать, какой из наложенных контуров окончательный. Третья — доверять цвету больше, чем проверке фактического выбора объектов.
Ещё одна ошибка — добавлять в производственный контур всё, что делает чертёж красивым. Штриховка, стрелки, выноски и рамка могут быть уместны в документе для чтения, но не нужны как геометрия резки. Разделение контрольного чертежа и производственного файла часто делает оба понятнее.
В то же время не стоит очищать файл настолько радикально, чтобы исчезала важная информация. Линии гиба, сторона маркировки или особое требование к краю могут быть необходимы для заказа. Их не просто удаляют: их передают в согласованном виде, который не создаёт нежелательной траектории.
Для повторяющихся заказов стоит один раз согласовать простой шаблон передачи. В нём оставляют названия рабочих слоёв, пример контрольного чертежа и правило обозначения редакции. Следующая деталь может иметь другую форму, но способ объяснения её геометрии останется знакомым. Это полезнее, чем каждый раз придумывать новые сокращения или требовать от получателя подстраиваться под личные цвета автора.
Однако шаблон не освобождает от проверки конкретного файла. Если к обычной пластине добавили гибку или переменную маркировку, в заказе появилась новая операция. Её надо описать, даже если все старые слои остались без изменений. Лучшая структура — та, которую можно быстро объяснить другому человеку и проверить по результату, а не та, которая просто уже использовалась раньше.
Признаки понятного файла для резки
- У каждой группы геометрии однозначное назначение.
- Названия слоёв и сопроводительное пояснение совпадают.
- Резка, маркировка и вспомогательные элементы не смешаны.
- Способ передачи текста и линий гиба согласован.
- После импорта проверены реальные объекты операций, а не только их цвет.
- Изготовление опирается на одну актуальную редакцию.
Правильно организованные слои работают как понятный разговор между конструктором и производством. Они не заменяют технолога, но помогают ему быстрее увидеть ваш замысел. А вам дают простой способ проверить, что будущая деталь будет соответствовать чертежу, а не случайному набору видимых линий.
