Направление проката на чертеже: как обозначить и сохранить ориентацию листа ART-481

Когда направление проката нужно указывать

Направление проката стоит обозначать тогда, когда ориентация заготовки влияет на согласованные свойства или изготовление детали. Особенно это важно для определённых материалов и гибов, где производитель листа задаёт разные рекомендации в зависимости от направления. Но требование не нужно добавлять к каждому чертежу автоматически: оно должно соответствовать реальной задаче.

Само обозначение достаточно простое: понятная стрелка с подписью и привязкой к геометрии детали. Более сложная часть — обеспечить сохранение этой ориентации при раскладке, резке и дальнейшей обработке. Стрелка на чертеже не поможет, если направление исходного листа никто не подтвердил.

Представьте партию одинаковых кронштейнов. На листе их можно разместить по-разному, поворачивая для экономии материала. Если ориентация важна для гибки, такие повороты должны соответствовать требованию. Иначе внешне одинаковые заготовки могут оказаться в разных условиях формования.

Что такое направление проката простыми словами

При прокатке металл проходит между валками, меняя толщину и форму. Направление его перемещения в этом процессе называют направлением проката. Обработка влияет на структуру материала, и некоторые его свойства могут различаться вдоль и поперёк этого направления.

Эту зависимость называют анизотропией. Для понимания достаточно запомнить: лист не всегда ведёт себя совершенно одинаково при любом повороте заготовки. Насколько велика разница, зависит от конкретного материала, его состояния и того, какое свойство оценивают.

Не нужно представлять металл как дерево с очевидными волокнами. Видимые полосы на поверхности не всегда надёжно подтверждают направление проката. Для производственного требования нужна информация о материале и сохранённая привязка к листу, а не только визуальная догадка.

Как это связано с гибкой

У определённых листовых материалов допустимый радиус или склонность к трещинам при гибке могут зависеть от ориентации линии гиба относительно проката. Например, для некоторых высокопрочных сталей производитель рекомендует по возможности располагать линию гиба поперёк направления проката. Это пример требования, зависящего от материала, а не правило для всего металла.

Важно не перепутать, что именно расположено поперёк. Речь о взаимном положении линии гиба и направления проката, а не о направлении движения пуансона. Если формулировка непонятна, лучше показать обе линии на эскизе, чем оставить короткую фразу «гнуть поперёк» без объяснения.

Ориентация не заменяет проверку материала, толщины, радиуса, состояния краёв и инструмента. Даже благоприятное направление не гарантирует отсутствия дефектов при неправильном процессе. Нужно пользоваться рекомендациями для конкретного материала и согласовывать формование с изготовителем.

Как обозначить требование на чертеже

На виде плоской детали покажите стрелку и подпишите «Направление проката». Привяжите её к понятной стороне или оси. Например: «Направление проката параллельно длинной стороне А». Важно, чтобы сторону А можно было однозначно найти, а стрелка не выглядела как обозначение движения, гиба или шлифовки.

Если требование связано с определённым гибом, покажите линию этого гиба и объясните нужное взаимное расположение. Не полагайтесь только на ориентацию страницы: чертёж можно повернуть при печати или просмотре, но геометрическое требование от этого не должно меняться.

В модели и развёртке обозначения должны согласовываться. Для сложной детали полезно отдельно показать плоское состояние, в котором ориентацию легко проверить до формования. После гибки стрелка на случайной грани может уже не объяснять, как заготовка лежала на исходном листе.

Чем направление проката отличается от рисунка поверхности

У декоративного листа может быть направленная шлифованная или другая обработанная текстура. Для внешнего вида панелей важно, чтобы этот рисунок был одинаково ориентирован. Однако направление текстуры после отделки не следует автоматически считать направлением проката металла.

Если для изделия нужны оба требования, обозначьте их отдельно. Например, одно определяет ориентацию материала для формования, другое — направление видимой шлифовки на лицевой поверхности. Изготовитель должен проверить, можно ли одновременно выполнить оба для выбранного листа.

Не полагайтесь на защитную плёнку без уточнения её обозначений. Стрелки или надписи на ней могут относиться к отделке или способу поставки. Их значение нужно подтвердить, особенно когда от ориентации зависит не только внешний вид, но и допустимость гибки.

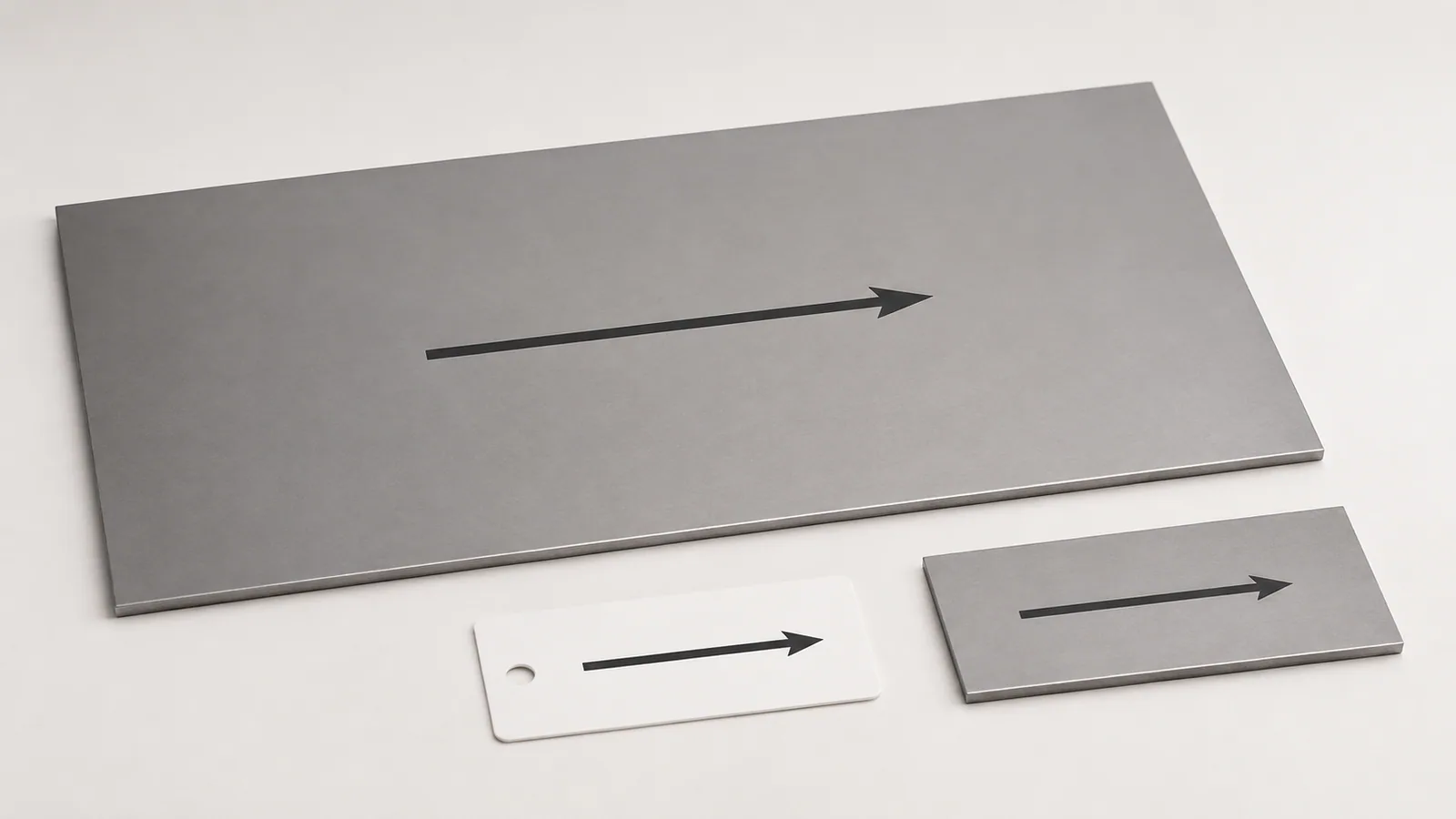

Как сохранить направление от листа до отдельной детали

Сначала нужно знать направление исходного листа. Его устанавливают по информации поставщика, маркировке и соответствующим производственным записям. Не каждый сертификат сам по себе показывает, как конкретный отрезанный лист лежит на столе, поэтому нужна фактическая привязка документа к материалу.

Затем ориентацию учитывают в раскладке. Если заготовку вырезали и отделили, связь с листом не должна потеряться до следующей операции. Это можно обеспечить согласованной маркировкой, картой раскроя или другим понятным способом учёта. Метод должен соответствовать условиям производства и требованиям к поверхности.

Не стоит самостоятельно наносить глубокие риски возле будущего гиба, чтобы обозначить направление. Повреждения поверхности могут быть нежелательными. Способ маркировки нужно согласовать, особенно для ответственных, декоративных или чувствительных к поверхностным дефектам деталей.

Для остатков листа правило такое же. Если обрезок потерял подтверждённую ориентацию, нельзя назначать её по предположению лишь потому, что его длинная сторона похожа на направление проката. Сначала восстанавливают достоверную информацию или согласовывают другое решение.

Почему требование может повлиять на цену

Когда ориентация произвольна, программе раскладки доступно больше вариантов поворота деталей. Ограничение направления может уменьшить свободу размещения и изменить использование листа. Поэтому такое требование иногда влияет на расход материала и стоимость.

Это не означает, что его нужно убрать ради экономии. Если направление важно для конструкции или процесса, его следует сохранить. Но и добавлять ограничение без причины нежелательно: заказчик может платить за условие, которое не улучшает результат.

Отдельно уточните допустимость поворотов и зеркального размещения. Требование к оси проката и требование к лицевой поверхности могут ограничивать их по-разному. Не нужно придумывать универсальные разрешения: достаточно согласовать их для конкретного изделия и отразить в подготовке раскроя.

Пример: кронштейн с двумя взаимно перпендикулярными гибами

Допустим, деталь имеет два гиба под прямым углом друг к другу. Одно направление проката не может быть перпендикулярно обеим линиям одновременно. Значит, короткое требование «все гибы поперёк проката» для такой геометрии может оказаться невыполнимым.

Нужно оценить каждый гиб по материалу, радиусу и требованиям. Возможно, выбранный материал допускает обе ориентации при нужных условиях. А возможно, требуются изменение радиуса, другой материал или доработка конструкции. Решение принимают по конкретным данным, а не случайным поворотом развёртки.

Изготовителю стоит передать модель и обозначить, какой гиб критичен. Если нужно пробное изготовление, оно должно соответствовать согласованной ориентации. Иначе успешный образец не объяснит, что произойдёт с деталями, вырезанными иначе в серии.

В этом примере видно, зачем нужно требование: не для дополнительной стрелки на чертеже, а для согласованного решения. Когда форма, материал и технология совместимы, обозначение помогает повторять результат. Когда они противоречат друг другу, стрелка не устраняет противоречие.

Что передать вместе с чертежом

Укажите материал, его марку и состояние, толщину, количество и нужную ориентацию относительно геометрии. Объясните причину требования: формование, свойства или отдельно внешний вид. Если оно взято из согласованной спецификации, изготовитель должен понимать, для какого материала применяется.

Например: «Кронштейн из листа указанной марки и толщины. Направление проката — параллельно стороне А по чертежу. Ориентацию сохранить при раскладке и передаче на гибку. Если поставщик не может подтвердить направление листа, нужно согласование до изготовления». Это конкретное условие, которое можно проверить.

Стрелку на чертеже не нужно автоматически переносить в слой резки. Если она попадёт в производственную геометрию как обычный контур, её могут неправильно воспринять как элемент детали. Отделите поясняющие обозначения от того, что нужно резать или маркировать на металле. Если физическая отметка на заготовке нужна, её место и способ выполнения согласовывают отдельно.

Также уточните, относится ли требование только к направлению оси или имеют значение конкретная сторона и ориентация поверхности. Поворот заготовки в плоскости и переворачивание на другую сторону — разные действия. Для листа с односторонней отделкой они могут иметь разные последствия, даже когда соотношение оси проката и линии гиба не меняется.

При приёмке не всегда можно надёжно установить ориентацию готовой детали простым осмотром. Поэтому для важного требования нужны записи подготовки и передачи материала, а не только проверка после завершения всех операций. Заранее согласованный способ подтверждения дешевле и понятнее, чем попытка доказать происхождение заготовки, когда обрезки и маркировка уже потеряны.

Для небольшого заказа это не обязательно означает сложный документооборот. Может быть достаточно однозначной карты раскроя, сохранённой идентификации листа и согласованной отметки на партии заготовок. Важно, чтобы выбранный способ действительно позволял проследить требование и не противоречил требованиям к поверхности. Для ответственных изделий объём подтверждения определяют отдельно.

Как проверить, что требование работает

Проверка состоит из трёх простых вопросов: обоснована ли ориентация для этого материала и изделия, однозначно ли она показана на чертеже и сохранена ли её связь с исходным листом. Если хотя бы один ответ непонятен, требование нужно уточнить до запуска.

Для повторных заказов сохраняйте редакцию чертежа и согласованные условия материала и процесса. Замена марки или состояния поставки может потребовать новой оценки даже при той же стрелке на модели. Хороший предыдущий результат полезен, но не заменяет проверку изменённых условий.

Главный принцип: обозначать не просто направление, а понятное и выполнимое требование. Тогда конструктор, раскрой и гибка работают с одним замыслом, а ориентация материала не теряется между чертежом и готовой деталью.
