Тяжёлые листогибочные прессы WAD/WADF

Изображение является референсным. Фактический вид и комплектация могут отличаться.

Усилие, кН: 4000–8000
Длина гибки, мм: 3200–10000
Управление: CNC

400T/3200, 400T/4000, 400T/5000, 400T/6000, 500T/4000, 500T/5000, 500T/6000, 600T/4000, 600T/5000, 600T/6000, 600T/7000, 700T/6000, 800T/6000, 800T/7000, 800T/8000, 800T/10000

Семейство для длинного и толстого листа и крупногабаритных деталей. Стандартные табличные варианты дополняются отдельно проектируемыми тяжёлыми конфигурациями.

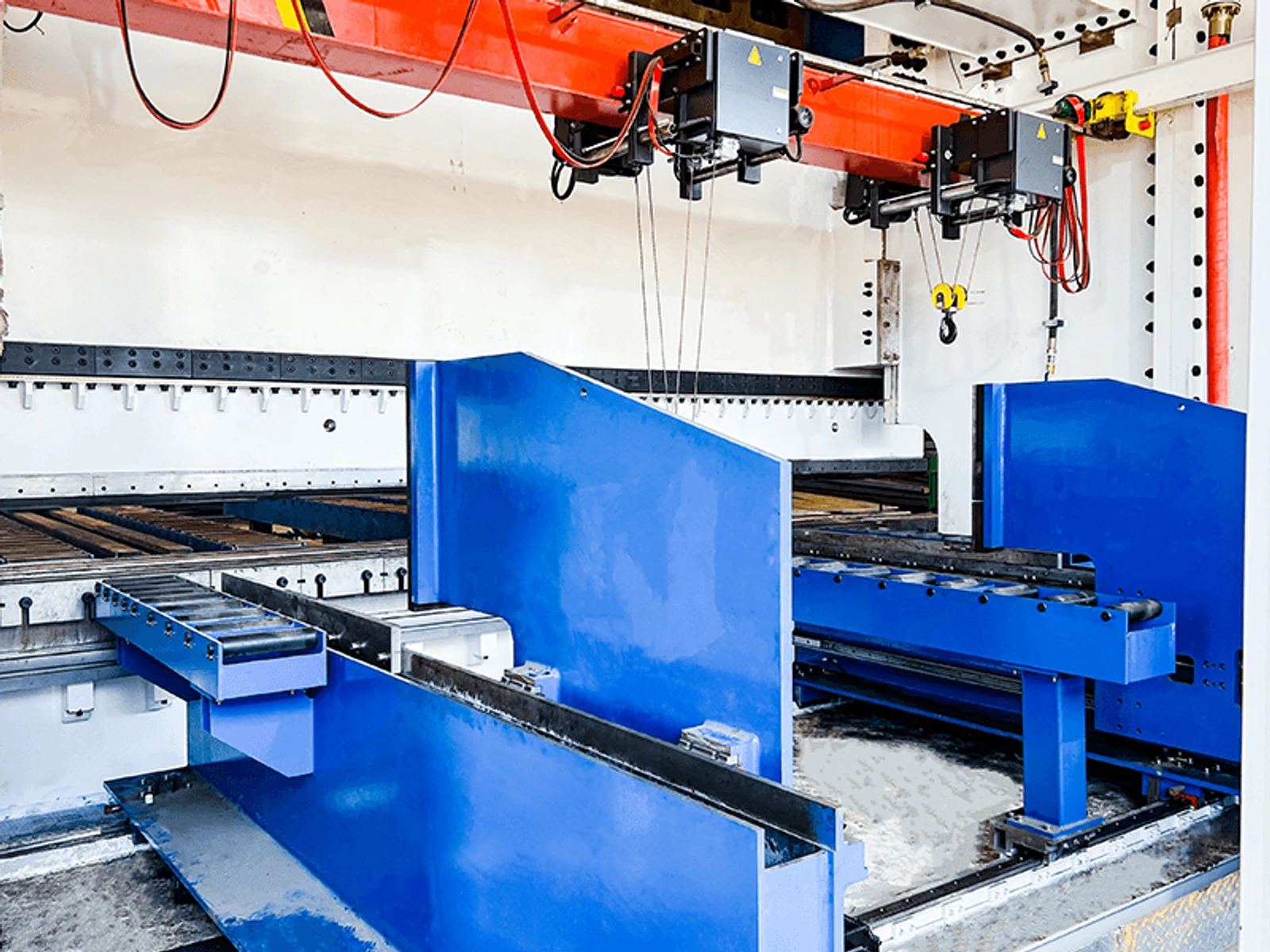

Усиленная сварная рама, управление ЧПУ и компенсация прогиба работают совместно с инструментом и задними упорами. Для тяжёлых заготовок могут применяться передние подающие устройства. Их длина, грузоподъёмность и движения относятся к конкретному проекту, а не ко всем машинам семейства.

Обсудить комплектацию

Назначение и особенности

Для каких задач

Металлоконструкции, опоры, элементы тяжёлых машин, крупные профили и детали энергетического оборудования. Для таких изделий подача, поддержка и выгрузка могут влиять на цикл не меньше самой гибки.

Тяжёлые листогибочные прессы WAD/WADF

У тяжёлого WAD/WADF маршрут заготовки часто не менее важен, чем усилие. Крупной детали нужны поддержка при повороте, место за инструментом и возможность извлечения. Проверяем самый сложный гиб, а не только длинную прямую деталь максимальной толщины.

Технические характеристики

Тяжёлые листогибочные прессы WAD/WADF
Модель	Усилие, кН	Длина гибки, мм	Скорость подвода, мм/с	Рабочая скорость балки, мм/с	Скорость возврата, мм/с	Расстояние между стойками, мм	Глубина зева, мм	Ход балки, мм	Раскрытие, мм	Главный двигатель, кВт	Масса станка, т	Габариты Д × Ш × В, мм
400T/3200	4000	3200	80	8	80	2600	500	300	610	30	23	380027003500
400T/4000	4000	4000	80	8	80	3100	500	300	610	30	30	460027003500
400T/5000	4000	5000	80	8	80	3800	500	300	610	30	32	560027003500
400T/6000	4000	6000	80	8	80	4800	500	300	610	30	38	660027003500
500T/4000	5000	4000	80	8.5	90	3100	500	300	610	37	37	460027003500
500T/5000	5000	5000	80	8.5	90	3800	500	300	610	37	42	560027003500
500T/6000	5000	6000	80	8.5	90	4800	500	300	610	37	48	660027003600
600T/4000	6000	4000	80	8.5	85	3100	600	320	650	45	48	460033003900
600T/5000	6000	5000	80	8.5	85	3800	600	320	650	45	52	560033003900
600T/6000	6000	6000	80	8.5	85	4800	600	320	650	45	58	660033003900
600T/7000	6000	7000	80	8.5	85	5600	600	320	650	45	68	760033003900
700T/6000	7000	6000	80	8.5	85	4900	600	320	700	55	78	660035004000
800T/6000	8000	6000	80	8	90	4600	600	320	800	30*2	79	660035004000
800T/7000	8000	7000	80	8	90	5600	600	320	800	30*2	—	760035004200
800T/8000	8000	8000	80	8	90	6600	600	320	800	30*2	—	860036004500
800T/10000	8000	10000	80	8	90	7800	600	320	800	30*2	—	1060036004900

Как выбрать комплектацию

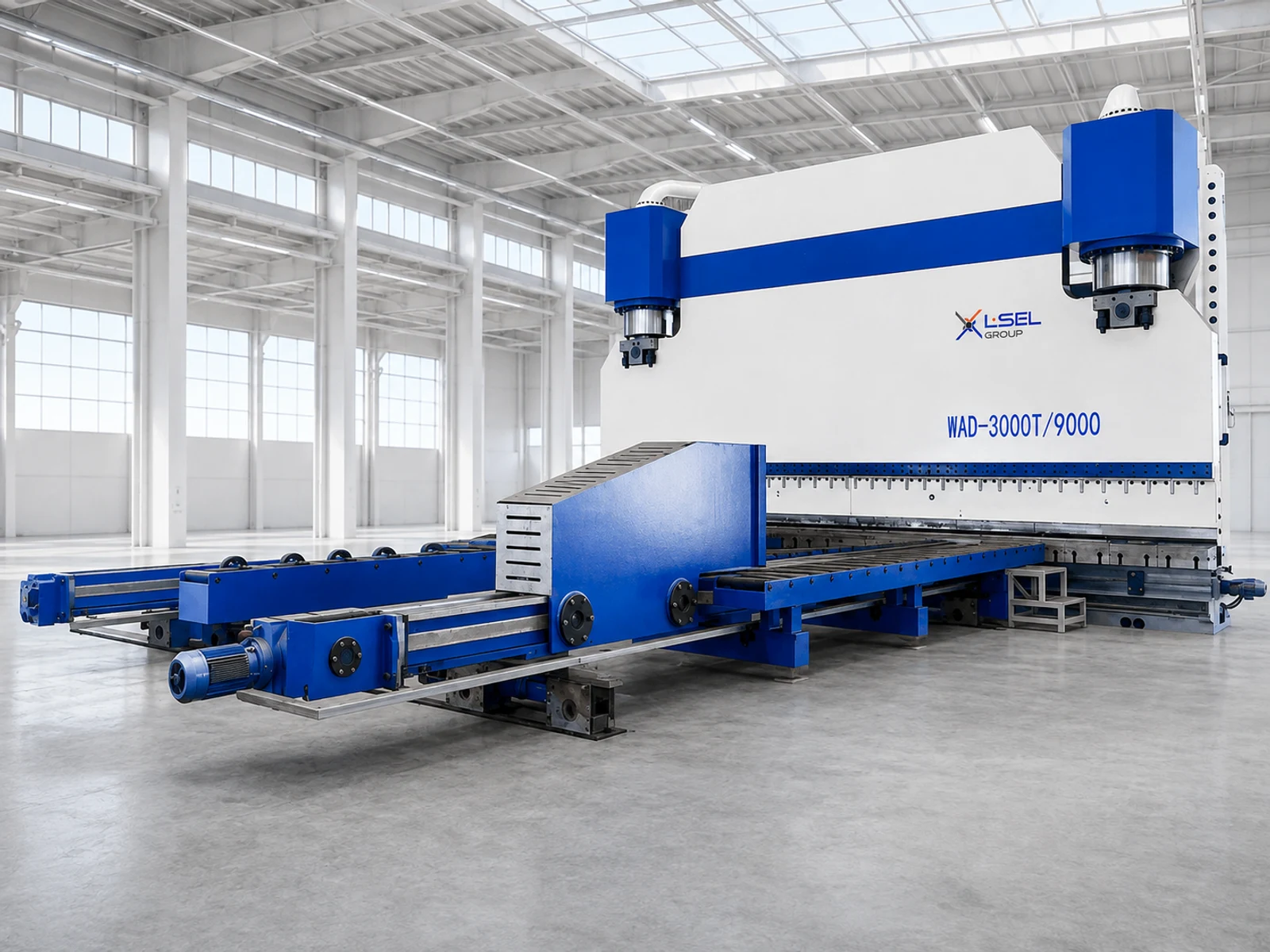

Таблица содержит опубликованные варианты 400–800 т. На фото показана отдельно выполненная конфигурация WAD-3000T/9000 — её полные параметры не переносятся с меньших прессов. Для любого формата проверяем усилие на нужной длине, матрицу, зев, раскрытие, последовательность гибов и возможность извлечь деталь.

Усилие, рабочая длина, инструмент, упоры, компенсация, поддержки и автоматизация подачи. Отдельно прорабатываем массу оборудования, транспортировку, фундамент, подъёмные средства и доступ для обслуживания. Проект начинается с чертежей изделий, а не только с желаемого тоннажа.

Обсудить комплектацию

Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
