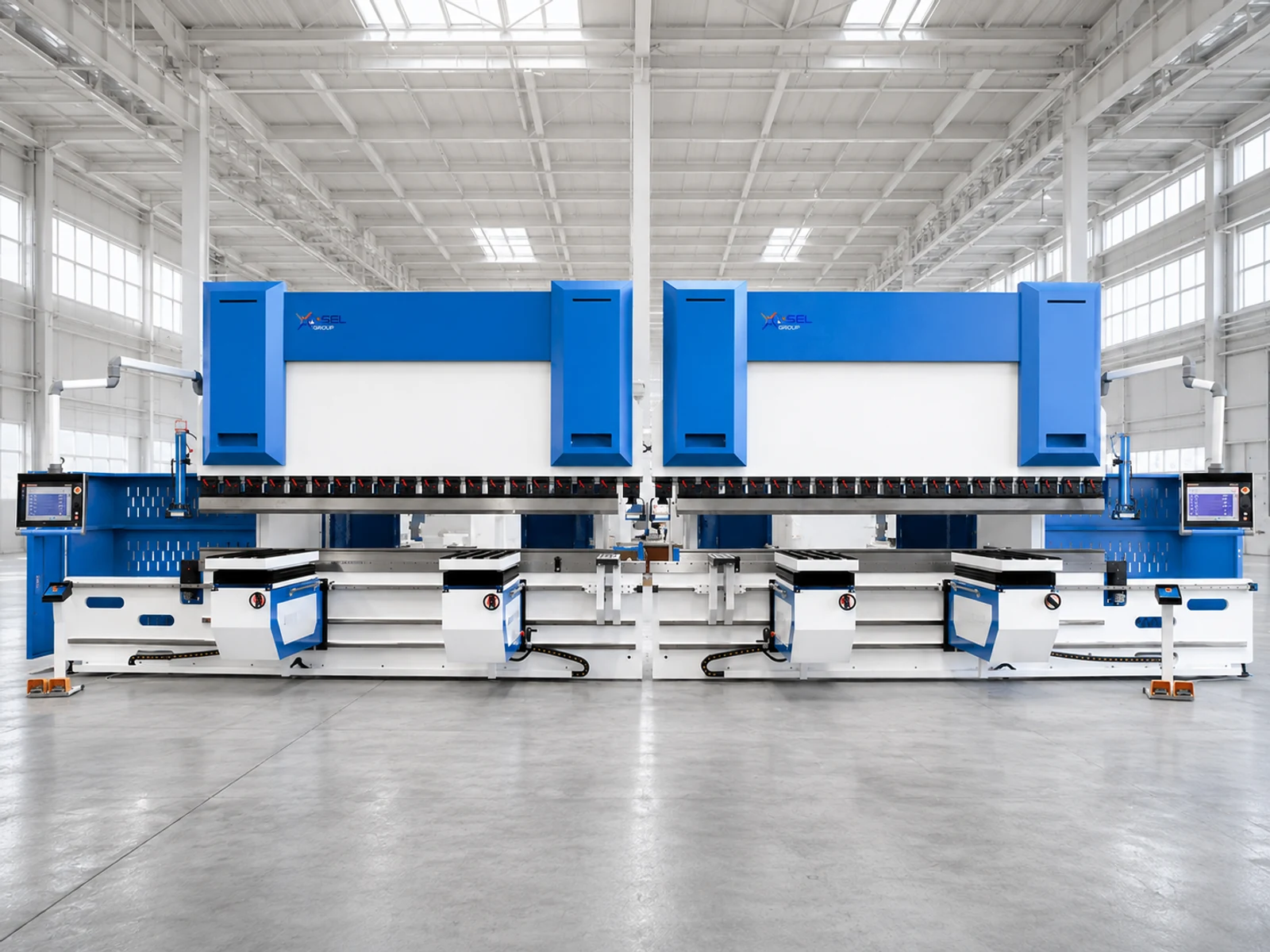

Тандемные листогибочные прессы 2-WAD

Изображение является референсным. Фактический вид и комплектация могут отличаться.

Конструкция: Два пресса
Управление: CNC
Листогибочные прессы: 2-WAD

50T/1300, 70T/1600, 70T/2500, 80T/2500, 110T/2500, 110T/3200, 110T/4000, 110T/4100, 135T/3200, 135T/4000, 135T/4100, 170T/3200, 170T/4000, 170T/4100, 220T/3200, 220T/4000, 250T/3200, 250T/4000, 250T/5000, 250T/6000, 300T/3200, 300T/4000, 300T/5000, 300T/6000, 400T/3200, 400T/4000, 400T/5000, 400T/6000, 500T/4000, 500T/5000, 500T/6000, 600T/4000, 600T/5000, 600T/6000, 600T/7000, 700T/6000, 800T/6000, 800T/7000, 800T/8000, 800T/10000

Два пресса для согласованной гибки длинных деталей или отдельной работы с короткими заготовками. Комплекс проектируется под изделие, рабочую длину и организацию подачи.

Управление координирует балки и работу двух прессов в общем цикле. Для длинного изделия важны не только синхронизация, но и компенсация, соответствие инструмента, опоры и выравнивание машин. Отдельный и совместный режимы согласуют вместе с системой защиты и органами управления.

Обсудить комплектацию

Назначение и особенности

Для каких задач

Опоры освещения, длинные профили, элементы башен, строительной и тяжёлой техники. Тандем рассматривают, когда деталь выходит за возможности одиночного пресса или производству нужны разные режимы использования двух машин.

Тандемные листогибочные прессы 2-WAD

2-WAD рассматриваем для длинных опор, секций и профилей, неудобных для одного стандартного пресса. Два агрегата могут работать согласованно или отдельно в соответствующей конфигурации. Таблица базового пресса не описывает весь тандем: общий инструмент, длину и усилие согласуем как систему.

Технические характеристики

Тандемные листогибочные прессы 2-WAD
Модель	Усилие, кН	Длина гибки, мм	Скорость подвода, мм/с	Рабочая скорость балки, мм/с	Скорость возврата, мм/с	Расстояние между стойками, мм	Глубина зева, мм	Ход балки, мм	Раскрытие, мм	Главный двигатель, кВт	Масса станка, т	Габариты Д × Ш × В, мм
50T/1300	500	1300	220	13	160	1120	300	150	460	5.5	4.5	180015002300
70T/1600	700	1600	220	13	160	1300	300	150	460	5.5	5.3	230016002500
70T/2500	700	2500	220	13	160	2050	300	150	460	5.5	6	310016002500
80T/2500	800	2500	220	12	145	2050	300	150	460	7.5	6.5	310016002600
110T/2500	1100	2500	220	12	160	2050	400	200	480	11	8.5	310018002600
110T/3200	1100	3200	220	12	160	2700	400	200	480	11	8.5	380018002600
110T/4000	1100	4000	220	12	160	3100	400	200	480	11	9.5	460018002600
110T/4100	1100	4100	220	12	160	3600	400	200	480	11	10	470018002700
135T/3200	1350	3200	220	10	130	2700	400	200	480	11	10	380018002700
135T/4000	1350	4000	220	10	130	3100	400	200	480	11	11	460018002700
135T/4100	1350	4100	220	10	130	3600	400	200	480	11	11	470018002700
170T/3200	1700	3200	160	10	100	2700	450	200	480	15	11.8	380020002800
170T/4000	1700	4000	160	10	100	3100	450	200	480	15	13	460020002800
170T/4100	1700	4100	160	10	100	3600	450	200	480	15	13.5	470020002800
220T/3200	2200	3200	160	9	105	2600	450	200	480	18.5	13	380022002850
220T/4000	2200	4000	160	9	105	3100	450	200	480	18.5	15	460022002850
250T/3200	2500	3200	100	8.5	100	2600	450	250	540	22	16.5	380020002900
250T/4000	2500	4000	100	8.5	100	3100	450	250	540	22	19	460021003100
250T/5000	2500	5000	100	8.5	100	3800	450	250	540	22	23	560021503150
250T/6000	2500	6000	100	8.5	100	4800	450	250	540	22	25	660021503150
300T/3200	3000	3200	80	8.5	110	2600	500	250	570	22	19.5	380022503200
300T/4000	3000	4000	80	8.5	110	3100	500	250	570	22	21	460025003400
300T/5000	3000	5000	80	8.5	110	3800	500	250	570	22	27.5	560025003400
300T/6000	3000	6000	80	8.5	110	4800	500	250	570	22	31	660025003400
400T/3200	4000	3200	80	8	80	2600	500	300	610	30	23	380027003500
400T/4000	4000	4000	80	8	80	3100	500	300	610	30	30	460027003500
400T/5000	4000	5000	80	8	80	3800	500	300	610	30	32	560027003500
400T/6000	4000	6000	80	8	80	4800	500	300	610	30	38	660027003500
500T/4000	5000	4000	80	8.5	90	3100	500	300	610	37	37	460027003500
500T/5000	5000	5000	80	8.5	90	3800	500	300	610	37	42	560027003500
500T/6000	5000	6000	80	8.5	90	4800	500	300	610	37	48	660027003600
600T/4000	6000	4000	80	8.5	85	3100	600	320	650	45	48	460033003900
600T/5000	6000	5000	80	8.5	85	3800	600	320	650	45	52	560033003900
600T/6000	6000	6000	80	8.5	85	4800	600	320	650	45	58	660033003900
600T/7000	6000	7000	80	8.5	85	5600	600	320	650	45	68	760033003900
700T/6000	7000	6000	80	8.5	85	4900	600	320	700	55	78	660035004000
800T/6000	8000	6000	80	8	90	4600	600	320	800	30*2	79	660035004000
800T/7000	8000	7000	80	8	90	5600	600	320	800	30*2	—	760035004200
800T/8000	8000	8000	80	8	90	6600	600	320	800	30*2	—	860036004500
800T/10000	8000	10000	80	8	90	7800	600	320	800	30*2	—	1060036004900

Как выбрать комплектацию

Таблица — перечень базовых прессов с заводской страницы, а не готовых тандемных комплектов. Их усилия, длины, массы и габариты нельзя автоматически удваивать. Итоговые возможности определяются проектом пары, инструментом, стыковой зоной и допустимым распределением нагрузки.

Количество и параметры модулей, контроллер, задние упоры, инструмент, поддержки листа, подача и выгрузка. Нужны чертежи, материал, толщина, длина и масса заготовки. До заказа согласуем фундамент, монтажное выравнивание, проходы и подъёмные средства.

Обсудить комплектацию

Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.

Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.

Обсудить комплектацию
