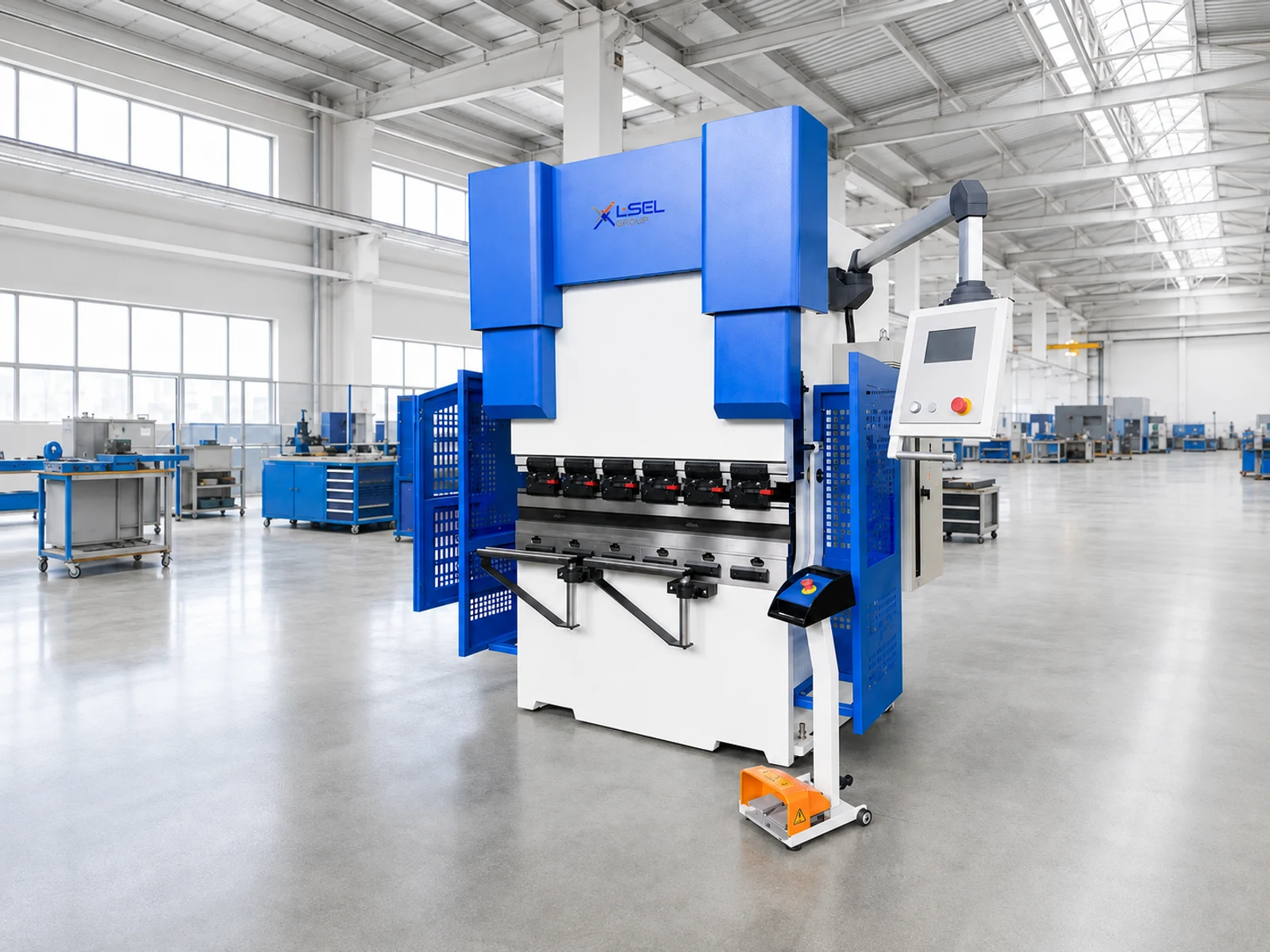

Листогибочный пресс с ЧПУ WAD

Изображение является референсным. Фактический вид и комплектация могут отличаться.

Усилие, кН: 500–8000
Длина гибки, мм: 1300–10000
Управление: CNC

WAD 50T/1300, WAD 50T/2000, WAD 70T/1600, WAD 70T/2500, WAD 70T/3200, WAD 80T/2500, WAD 110T/2500, WAD 110T/3200, WAD 110T/4000, WAD 110T/4100, WAD 135T/3200, WAD 135T/4000, WAD 135T/4100, WAD 170T/2500, WAD 170T/3200, WAD 170T/4000, WAD 170T/4100, WAD 220T/2500, WAD 220T/3200, WAD 220T/4000, WAD 220T/5000, WAD 250T/2500, WAD 250T/3200, WAD 250T/4000, WAD 250T/5000, WAD 250T/6000, WAD 300T/3200, WAD 300T/4000, WAD 300T/5000, WAD 300T/6000, WAD 400T/3200, WAD 400T/4000, WAD 400T/5000, WAD 400T/6000, WAD 400T/8000, WAD 500T/4000, WAD 500T/5000, WAD 500T/6000, WAD 600T/3200, WAD 600T/4000, WAD 600T/5000, WAD 600T/6000, WAD 600T/7000, WAD 700T/6000, WAD 800T/6000, WAD 800T/7000, WAD 800T/8000, WAD 800T/10000

Электрогидравлическая синхронизация и управление ЧПУ для повторяемой гибки. Выбираем усилие и длину под ваши детали и инструмент.

Электрогидравлическое управление координирует движение балки, а задний упор задаёт положение заготовки между гибами. Компенсация прогиба помогает настраивать угол вдоль длинной детали; результат также зависит от материала, инструмента и технологии. Состав осей, контроллер, зажимы и система защиты определяются комплектацией. Таблица показывает геометрию пресса: зев, ход и раскрытие важны для коробов и высоких бортов не меньше длины гибки.

Обсудить комплектацию

Назначение и особенности

Для каких задач

Корпуса, панели, профили и другие детали из листового металла. Для подбора важны длина гиба, материал, толщина, геометрия и раскрытие матрицы — не только тоннаж.

Листогибочный пресс с ЧПУ WAD

WAD отличается от торсионного NC-пресса электрогидравлической синхронизацией балки. Для корпусов с несколькими гибами важны также оси заднего упора, компенсация и инструмент. Подбираем их по последовательности гибов и доступу к заготовке, а не только по максимальному усилию в таблице.

Технические характеристики

Листогибочный пресс с ЧПУ WAD
Модель	Усилие, кН	Длина гибки, мм	Расстояние между стойками, мм	Глубина зева, мм	Ход балки, мм	Раскрытие, мм	Масса станка, т
WAD 50T/1300	500	1300	1120	250	150	460	4
WAD 50T/2000	500	2000	1600	250	150	460	4.3
WAD 70T/1600	700	1600	1300	300	150	460	5.1
WAD 70T/2500	700	2500	2050	300	150	460	5.6
WAD 70T/3200	700	3200	2700	300	150	460	6.6
WAD 80T/2500	800	2500	2050	300	150	460	6
WAD 110T/2500	1100	2500	2050	400	200	480	7
WAD 110T/3200	1100	3200	2700	400	200	480	7.6
WAD 110T/4000	1100	4000	3100	400	200	480	8.8
WAD 110T/4100	1100	4100	3600	400	200	480	9
WAD 135T/3200	1350	3200	2700	400	200	480	9
WAD 135T/4000	1350	4000	3100	400	200	480	9.4
WAD 135T/4100	1350	4100	3600	400	200	480	9.6
WAD 170T/2500	1700	2500	2050	450	200	480	10.4
WAD 170T/3200	1700	3200	2700	450	200	480	11.3
WAD 170T/4000	1700	4000	3100	450	200	480	12.3
WAD 170T/4100	1700	4100	3600	450	200	480	12.5
WAD 220T/2500	2200	2500	2050	450	200	480	12
WAD 220T/3200	2200	3200	2600	450	200	480	12.8
WAD 220T/4000	2200	4000	3100	450	200	480	14
WAD 220T/5000	2200	5000	4000	450	200	480	19
WAD 250T/2500	2500	2500	2000	450	250	540	15.5
WAD 250T/3200	2500	3200	2600	450	250	540	16.1
WAD 250T/4000	2500	4000	3100	450	250	540	17.8
WAD 250T/5000	2500	5000	3800	450	250	540	23.3
WAD 250T/6000	2500	6000	4800	450	250	540	25
WAD 300T/3200	3000	3200	2600	500	250	570	18.8
WAD 300T/4000	3000	4000	3100	500	250	570	20.3
WAD 300T/5000	3000	5000	3800	500	250	570	27
WAD 300T/6000	3000	6000	4800	500	250	570	30.4
WAD 400T/3200	4000	3200	2400	500	300	610	22.8
WAD 400T/4000	4000	4000	3100	500	300	610	28.3
WAD 400T/5000	4000	5000	3800	500	300	610	31.2
WAD 400T/6000	4000	6000	4800	500	300	610	37.4
WAD 400T/8000	4000	—	6400	500	300	610	52.8
WAD 500T/4000	5000	4000	3100	500	300	610	35
WAD 500T/5000	5000	5000	3800	500	300	610	39.8
WAD 500T/6000	5000	6000	4800	500	300	610	45.8
WAD 600T/3200	6000	3200	2300	600	320	650	45
WAD 600T/4000	6000	4000	3100	600	320	650	45.8
WAD 600T/5000	6000	5000	3800	600	320	650	50.3
WAD 600T/6000	6000	6000	4800	600	320	650	56.8
WAD 600T/7000	6000	7000	5600	600	320	650	66.8
WAD 700T/6000	7000	6000	4900	600	320	700	66.8
WAD 800T/6000	8000	6000	4600	600	320	800	76.8
WAD 800T/7000	8000	7000	5600	600	320	800	—
WAD 800T/8000	8000	8000	6600	600	320	800	—
WAD 800T/10000	8000	10000	7800	600	320	800	—

Как выбрать комплектацию

Усилие рассчитываем по материалу, толщине, длине гиба и раскрытию матрицы. Больший тоннаж сам по себе не означает, что деталь можно согнуть: нужны проверка последовательности гибов, доступа инструмента, упоров и возможности извлечь изделие. Для длинных или тяжёлых заготовок согласуем поддержки и способ подачи. До заказа просим чертежи самых сложных деталей, диапазон серий и требования к углу, чтобы подобрать пресс и инструмент вместе.

Контроллер, оси заднего упора, компенсация прогиба, пуансоны и матрицы, крепление инструмента и защитные устройства. Набор осей и оснащение фиксируем для конкретного пресса.

Обсудить комплектацию

Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.

Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.

Обсудить комплектацию
