Для каких задач
Большие листовые детали для тяжёлых конструкций и машиностроения. Нужно сравнить раскрой целого листа с распределением работы между меньшими столами: выбор зависит от партий, логистики и последующей сборки.

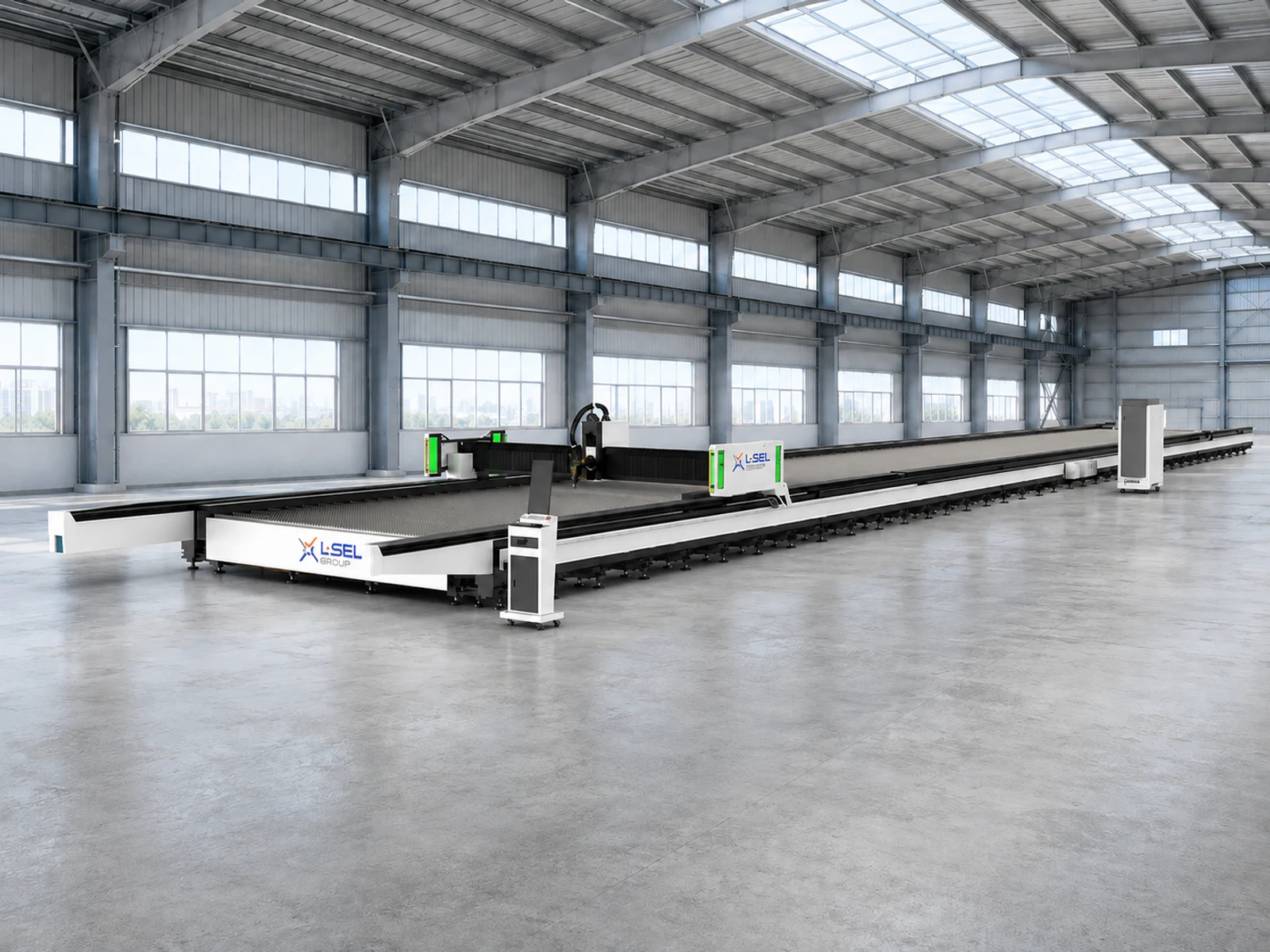

Сверхширокий листовой лазер SA
Изображение является референсным. Фактический вид и комплектация могут отличаться.
- Мощность источника, кВт
- 30–135
- Форматы, мм
- 14000 × 4000 — 60000 × 6000
- Конструкция
- Открытый стол
GKS14040SA, GKS40040SA, GKS60060SA
Большие рабочие поля для длинных и широких деталей. Серия с форматами до 60000 × 6000 мм и индивидуальным планированием производственного участка.
Портал работает над протяжённым столом; секционная конструкция позволяет адаптировать систему к нужному формату. Зональная вытяжка и подвижные узлы удаления дыма, разделённые платформы и другие средства подачи подбираются вместе. Двухпортальная конфигурация — отдельный вариант, а не оснащение каждого станка.
Назначение и особенности
Сверхширокий листовой лазер SA
SA добавляет к большой длине значительную ширину обработки. Это важно для крупных плоских элементов металлоконструкций, неудобных для сборки из частей. Решение с двумя порталами требует отдельного согласования рабочих зон и не является автоматической комплектацией каждой SA.
Технические характеристики
| Модель | Рабочее поле, мм | Мощность источника, кВт |
|---|---|---|
| GKS14040SA | 14000 × 4000 | 30 / 40 / 60 / 80 / 135 |
| GKS40040SA | 40000 × 4000 | 30 / 40 / 60 / 80 / 135 |
| GKS60060SA | 60000 × 6000 | 30 / 40 / 60 / 80 / 135 |
| Повторяемость позиционирования, мм | 0.05 |
|---|---|
| Максимальная скорость перемещения, м/мин | 100–140 |
| Максимальное ускорение, g | 1–1.4 |
Как выбрать комплектацию
В спецификации приведены три формата и источники 30–135 кВт. Перемещение 100–140 м/мин и ускорение 1–1.4 g описывают оси, а не производительность готовых деталей. Повторяемость и методику измерения позиционирования согласуем отдельно от допусков резки длинной заготовки.
Фаска 0–45°, двойной портал, системы наблюдения и разделения рабочих зон — по подтверждённой комплектации. Для проекта нужны план цеха, крановое хозяйство, материалы, чертежи и загрузка. Безопасность, вытяжку и инженерные сети рассчитываем для всего комплекса.
Обсудить комплектацию
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
