Для яких завдань
Великі листові деталі для важких конструкцій і машинобудування. Потрібно порівняти розкрій цілого листа з розподілом роботи на кілька менших столів: вибір залежить від партій, логістики й наступного складання.

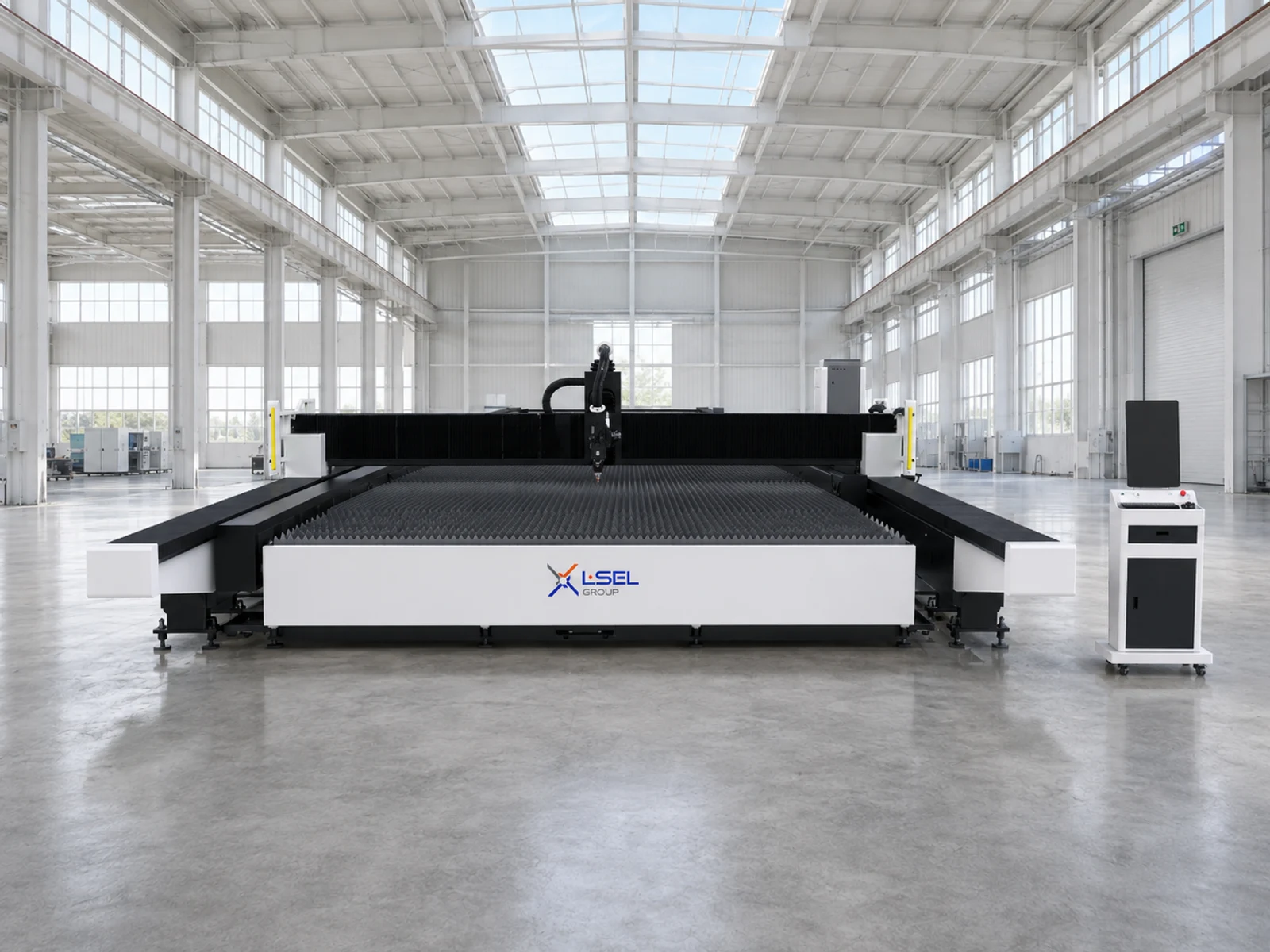

Надширокий листовий лазер SA
Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
- Потужність джерела, кВт
- 30–135
- Формати, мм
- 14000 × 4000 — 60000 × 6000
- Конструкція
- Відкритий стіл
GKS14040SA, GKS40040SA, GKS60060SA
Великі робочі поля для довгих і широких деталей. Серія з форматами до 60000 × 6000 мм та індивідуальним плануванням виробничої дільниці.
Портал працює над протяжним столом; секційна конструкція дає змогу адаптувати систему до потрібного формату. Зональна витяжка й рухомі вузли видалення диму, розділені платформи та інші засоби подачі підбираються разом. Двопортальна конфігурація — окремий варіант, а не оснащення кожного верстата.
Призначення та особливості
Надширокий листовий лазер SA
SA додає до великої довжини значну ширину обробки. Це важливо для великих плоских елементів металоконструкцій, які незручно збирати з частин. Рішення з двома порталами потребує окремого узгодження зон роботи; воно не є автоматичною комплектацією кожної машини SA.
Технічні характеристики
| Модель | Робоче поле, мм | Потужність джерела, кВт |
|---|---|---|
| GKS14040SA | 14000 × 4000 | 30 / 40 / 60 / 80 / 135 |
| GKS40040SA | 40000 × 4000 | 30 / 40 / 60 / 80 / 135 |
| GKS60060SA | 60000 × 6000 | 30 / 40 / 60 / 80 / 135 |
| Повторюваність позиціювання, мм | 0.05 |
|---|---|
| Максимальна швидкість переміщення, м/хв | 100–140 |
| Максимальне прискорення, g | 1–1.4 |
Як обрати комплектацію
У специфікації наведено три формати й джерела 30–135 кВт. Переміщення 100–140 м/хв і прискорення 1–1.4 g описують осі, а не продуктивність готових деталей. Повторюваність і методику вимірювання позиціювання узгоджуємо окремо від допусків різання довгої заготовки.
Фаска 0–45°, подвійний портал, системи спостереження та поділу робочих зон — за підтвердженою комплектацією. Для проєкту потрібні план цеху, кранове господарство, матеріали, креслення й завантаження. Безпеку, витяжку та інженерні мережі розраховуємо для всього комплексу.
Обговорити комплектацію
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
