Для яких завдань
Деталі з вуглецевої та нержавіючої сталі й інших металів у межах погодженої технології. Оцінюємо не лише розмір листа, а й частоту зміни матеріалу та спосіб його подачі.
Відкритий листовий лазер LF3015LN, LF4020LN, LF6025LN
Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
- Потужність джерела, кВт
- 1–12
- Формати, мм
- 3050 × 1520 — 6100 × 2550
- Конструкція
- Відкритий стіл
Серія з відкритим доступом до робочого поля та кількома стандартними форматами. Рішення для розкрою листа з комплектацією під ваше завдання.
LN — листова серія з відкритою робочою зоною. До столу можна організувати прямий доступ для подачі матеріалу й розбирання розкроєного листа. Це дозволяє будувати процес навколо звичної логістики ділянки, але завантаження та знімання займають той самий стіл, на якому виконується різання. Під час проєктування потрібно передбачити захист від лазерного випромінювання, локальне видалення диму, охолодження й місце для безпечного переміщення листів.
Призначення та особливості
Відкритий листовий лазер LF3015LN, LF4020LN, LF6025LN
LN поєднує відкритий доступ із вибором кількох листових форматів. Порівнюючи її з CN або MK-S, звіряйте саме робоче поле, потрібну потужність і доступ до листа з вашого боку цеху. Схожа компоновка не означає однакові приводи, точність або склад постачання.
Технічні характеристики
| Модель | Робоче поле, мм | Потужність джерела, кВт |
|---|---|---|
| LF3015LN | 3050 × 1520 | 1 / 2 / 3 / 4 / 6 / 12 |
| LF4020LN | 4100 × 2050 | 1 / 2 / 3 / 4 / 6 / 12 |
| LF6025LN | 6100 × 2550 | 1 / 2 / 3 / 4 / 6 / 12 |
| Точність позиціювання, мм | ±0.05 |
|---|---|
| Повторюваність позиціювання, мм | ±0.03 |
Як обрати комплектацію
Порівнюємо три підтверджені формати за розміром закупівельного листа, найбільшою деталлю, залишками та крановим доступом. Потужність добираємо під фактичний матеріал і завантаження, а не лише під максимальну товщину в окремому прикладі. Позиціювання та повторюваність у таблиці описують верстат; допуски деталей перевіряємо на пробному різанні. Для замовлення уточнюємо конкретну комплектацію LN й зовнішній вигляд: ілюстрація відкритої машини не підтверджує її покоління.
Джерело, голова, охолодження, гази, видалення диму й захист зони різання. Товщини та продуктивність перевіряємо для конкретного матеріалу та потужності.
Обговорити комплектацію
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
Обговорити комплектаціюТакож у каталозі
LF3015CN
Відкритий листовий лазерний верстат
Одноярусний відкритий стіл 3000 × 1500 мм із прямим доступом до листа. Модель для зрозумілої логістики заготовок і комплектації під фактичне завдання.
- Потужність джерела, кВт
- 1 / 2 / 3 / 4 / 6
- Робоче поле, мм
- 3000 × 1500
- Конструкція
- Відкритий стіл

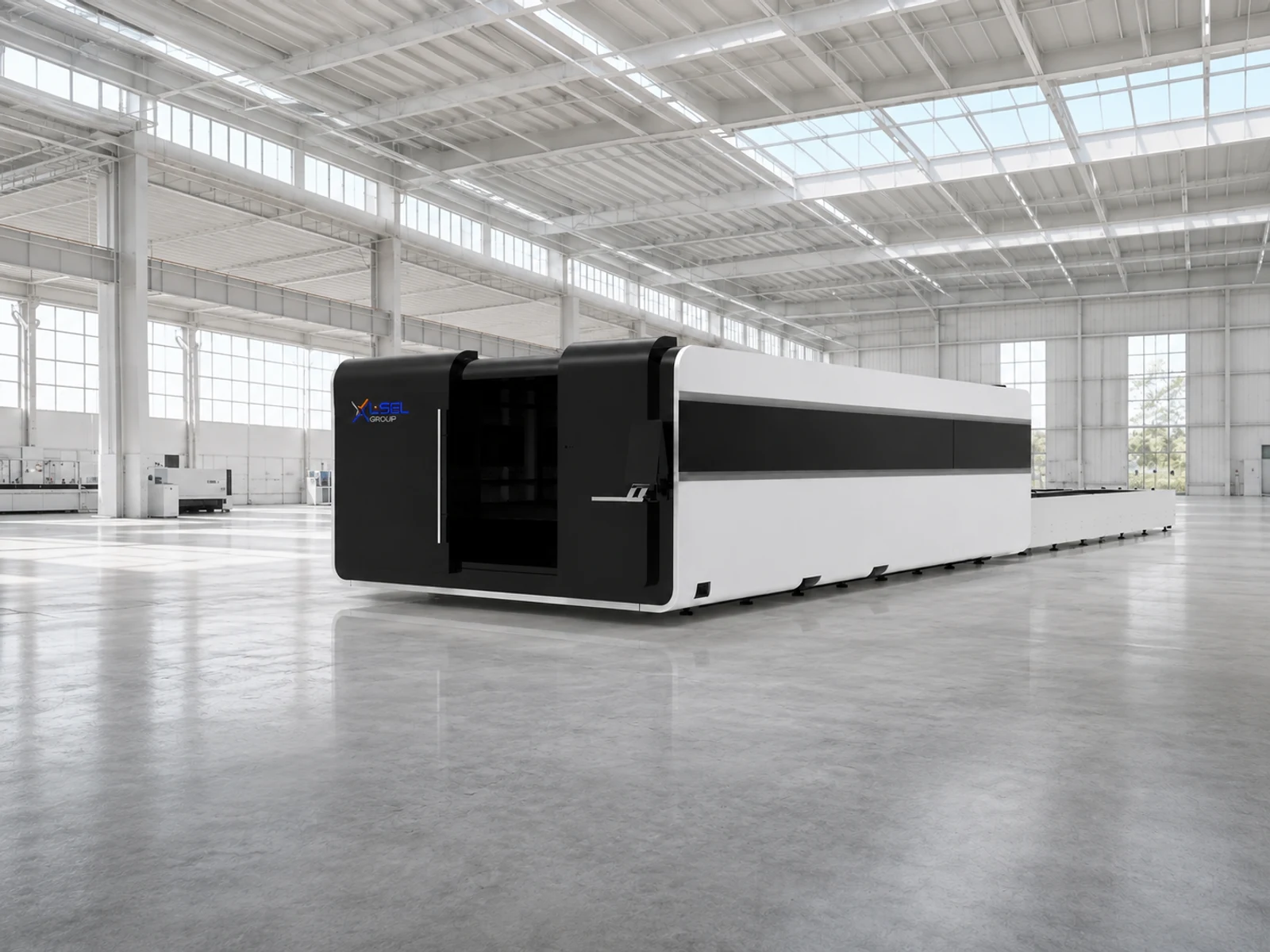

LF3015GA, LF4020GA, LF6025GA
Закритий лазер зі змінними столами
Захисна кабіна та змінні столи для організованої роботи з листом. Поки верстат ріже на одному столі, другий можна підготувати до наступного циклу.
- Потужність джерела, кВт
- 1.5–12
- Формати, мм
- 3050 × 1530 — 6050 × 2530
- Конструкція
- Кабіна, змінні столи

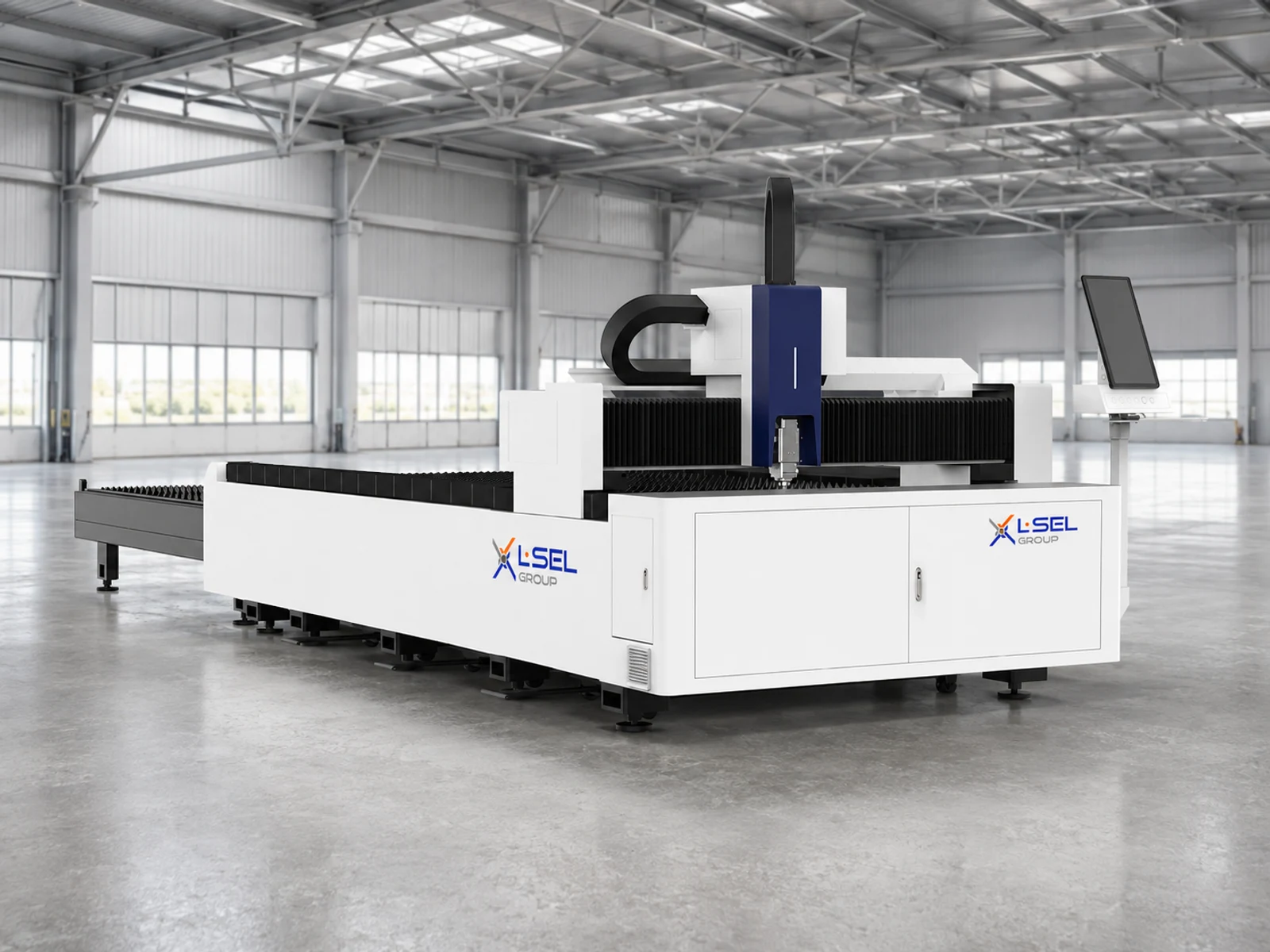

MK-3015E, MK-4020E, MK-6020E, MK-6025E, MK-8025E
