Для каких задач
Повторяющийся раскрой листовых деталей, когда важно согласовать резку, загрузку и снятие деталей. Кабина не отменяет требований к вытяжке и безопасной эксплуатации.

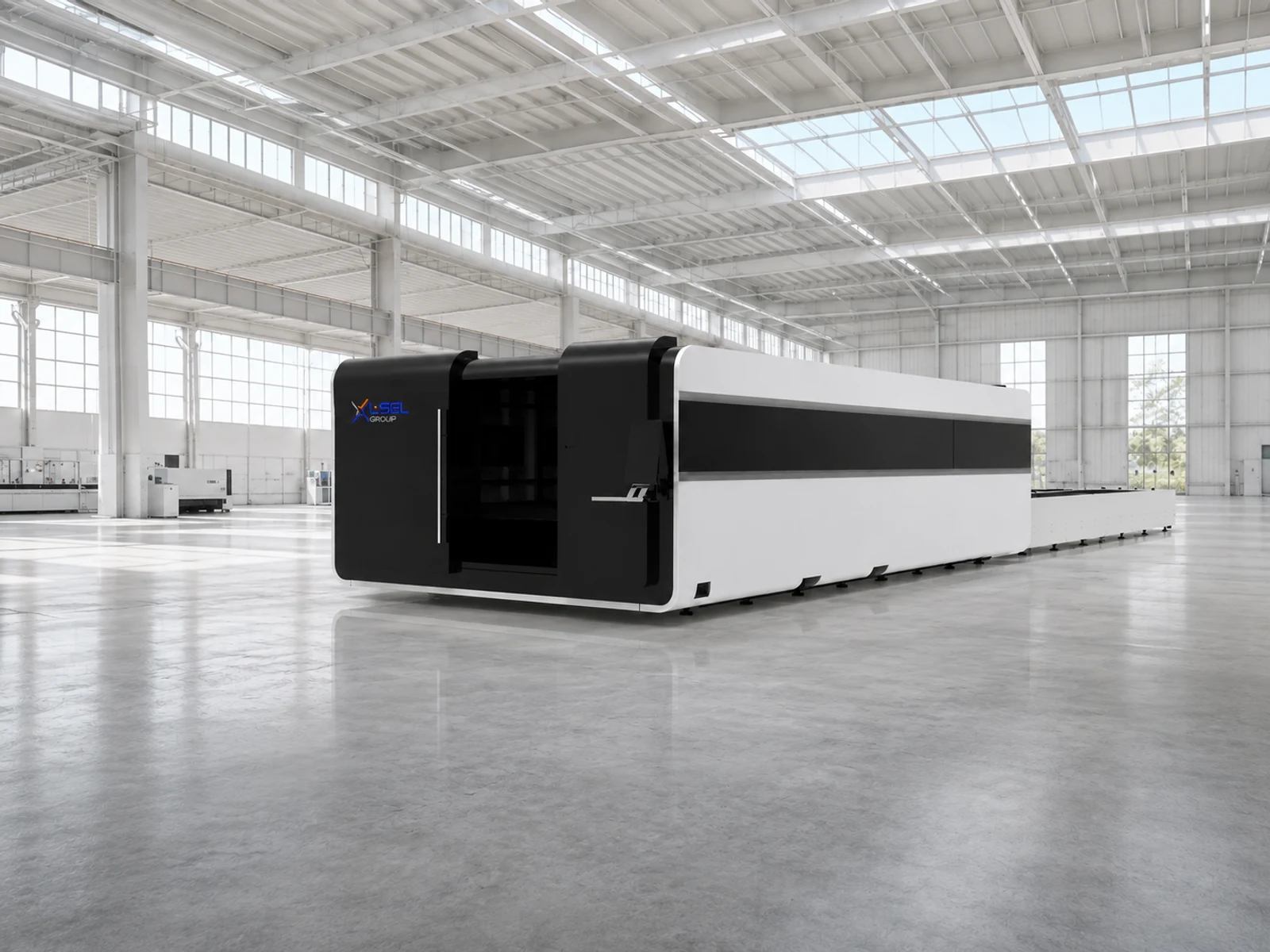

Закрытый лазер со сменными столами GA
Изображение является референсным. Фактический вид и комплектация могут отличаться.
- Мощность источника, кВт
- 1.5–12
- Форматы, мм
- 3050 × 1530 — 6050 × 2530
- Конструкция
- Кабина, сменные столы
LF3015GA, LF4020GA, LF6025GA
Защитная кабина и сменные столы для организованной работы с листом. Пока станок режет на одном столе, второй можно подготовить к следующему циклу.
Защитная кабина охватывает зону резки, а система сменных столов разделяет резку и подготовку следующего листа. Пока одна платформа работает внутри, на внешней можно снимать готовые детали и готовить заготовку в соответствии с безопасным циклом. Такая компоновка особенно полезна, когда вспомогательные операции заметно влияют на выпуск. При размещении учитываем всю длину системы, доступ к внешнему столу, вытяжку, газы и обслуживание; габариты корпуса не равны площади участка.
Назначение и особенности
Закрытый лазер со сменными столами GA
GA имеет смысл там, где снятие деталей и подготовка листа занимают заметную часть смены. Вторую платформу можно готовить вне зоны резки; преимущество зависит от организации безопасного обмена. Для мелких деталей важно заранее продумать сортировку, чтобы она не задерживала следующий лист.
Технические характеристики
| Модель | Рабочее поле, мм | Мощность источника, кВт | Габариты Д × Ш × В, мм |
|---|---|---|---|
| LF3015GA | 3050 × 1530 | 1.5 / 2 / 3 / 4 / 6 / 12 | 8580 × 2850 × 2300 |
| LF4020GA | 4050 × 2030 | 1.5 / 2 / 3 / 4 / 6 / 12 | 10750 × 3350 × 2300 |
| LF6025GA | 6050 × 2530 | 1.5 / 2 / 3 / 4 / 6 / 12 | 15000 × 4018 × 2300 |
| Точность позиционирования, мм | ±0.03 |
|---|---|
| Повторяемость позиционирования, мм | ±0.02 |
| Максимальная скорость перемещения, м/мин | 120 |
| Максимальное ускорение, g | 1.5 |
Как выбрать комплектацию
Выбираем формат под материал, раскрой и способ загрузки. Сравниваем время резки со временем снятия и подготовки: сменный стол не поможет полностью, если следующие операции не успевают за потоком. Для требуемого качества согласуем мощность, голову, газ и режимы на пробных деталях. Кабина и исправные блокировки являются частью защиты, но не заменяют обучение и проверку вытяжки. GA и GA III имеют отдельные таблицы — похожее обозначение не делает их одной комплектацией.
Рабочее поле, мощность источника, голова, газы, вытяжка и порядок обмена столов. Нужно место для станка, вспомогательных систем и доступа к загрузке.
Обсудить комплектацию
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
