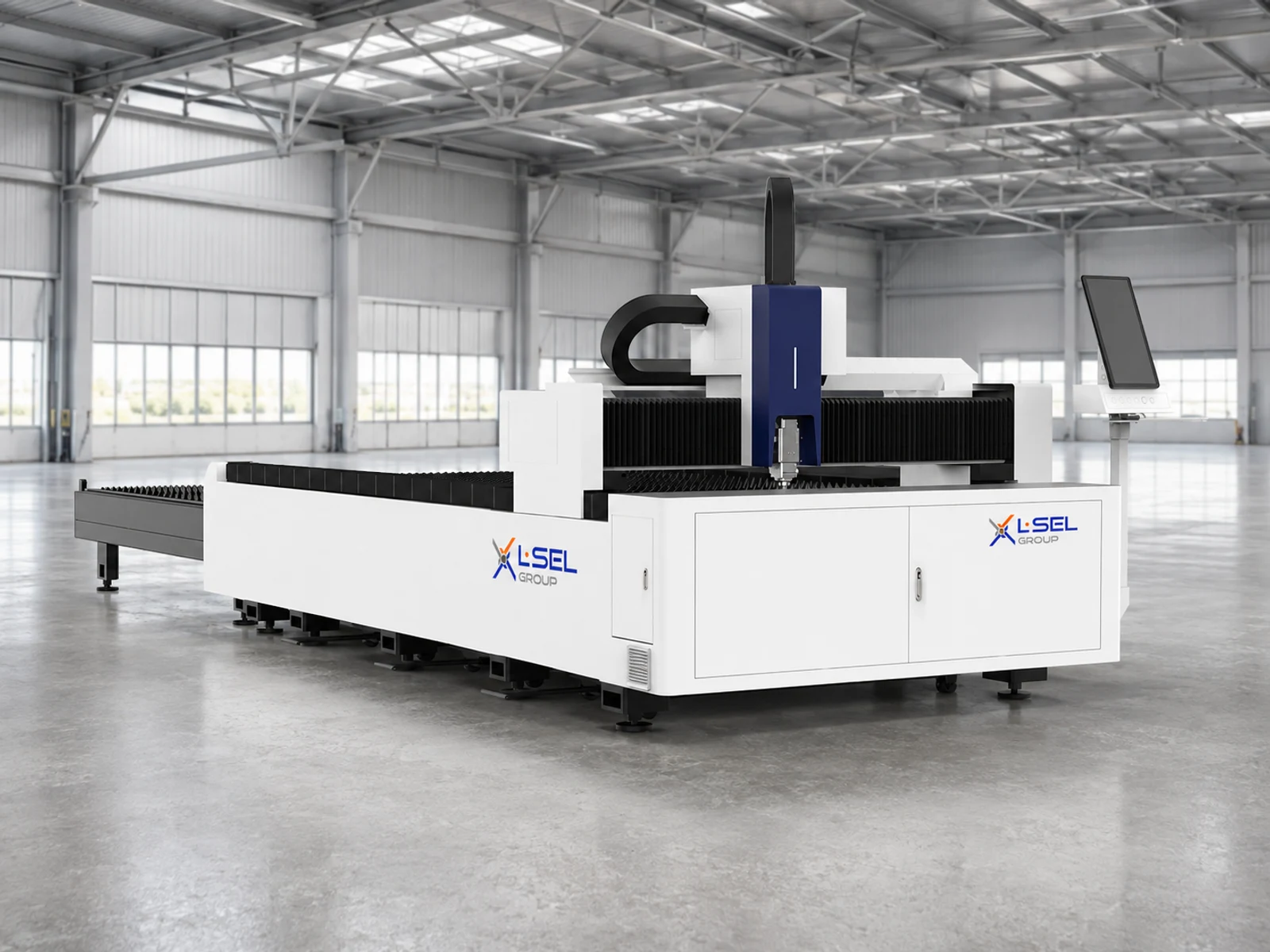

Изображение является референсным. Фактический вид и комплектация могут отличаться.
MK-3015E, MK-4020E, MK-6020E, MK-6025E, MK-8025E
Открытая зона резки и обменные столы для листовых деталей. Подготовку следующего листа можно организовать отдельно от текущего раскроя.
Портал работает над открытым столом, а вторая платформа служит для подготовки материала и снятия деталей. Алюминиевая балка после термообработки T6 и теплозащита станины — часть заводского описания серии. Открытая конструкция облегчает доступ к листу, но требует отдельно спроектированной защиты лазерной зоны и удаления дыма.
Корпусные детали, кронштейны, панели и серийные листовые заготовки. Серию стоит сравнить с закрытым лазером, если важны доступ краном, организация загрузки и доступная площадь. Для смены материалов нужны согласованные режимы и газоснабжение.
MK-E сохраняет открытую зону резки, добавляя сменные платформы. Это отличает её и от одностолового MK-S, и от закрытого MK-G. При планировании разделяем подготовку следующего листа, доступ к активной зоне и лазерную защиту открытого участка.
| Модель | Рабочее поле, мм | Мощность источника, кВт |
|---|---|---|
| MK-3015E | 3000 × 1500 | 1.5 / 2 / 3 / 6 / 12 / 20 / 30 |
| MK-4020E | 4000 × 2000 | 1.5 / 2 / 3 / 6 / 12 / 20 / 30 |
| MK-6020E | 6000 × 2000 | 1.5 / 2 / 3 / 6 / 12 / 20 / 30 |
| MK-6025E | 6000 × 2500 | 1.5 / 2 / 3 / 6 / 12 / 20 / 30 |
| MK-8025E | 8000 × 2500 | 1.5 / 2 / 3 / 6 / 12 / 20 / 30 |
| Точность позиционирования, мм | ±0.02 |
|---|---|
| Повторяемость позиционирования, мм | ±0.03 |
| Максимальная скорость перемещения, м/мин | 120 |
| Максимальное ускорение, g | 1.2 |
В таблице — пять заводских форматов от 3000 × 1500 до 8000 × 2500 мм и источники 1,5–30 кВт. Обмен столов разделяет резку и подготовку, но реальный выигрыш зависит от времени раскроя, загрузки и снятия деталей. Позиционирование ±0,02 мм и повторяемость ±0,03 мм приведены именно по подписям заводской таблицы; методику измерения согласуем отдельно.
Пришлите чертежи, формат листа, марки и толщины металла и размер партии. Согласуем источник, голову, обе платформы, вытяжку и защиту рабочей зоны. Габариты и характеристики других серий автоматически на MK-E не переносим.
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
