Для каких задач
Каркасы мебели, стеллажи, ограждения, фурнитура и лёгкие трубные конструкции. Серию стоит рассматривать для повторяющихся деталей из небольших труб, когда важны доступ к загрузке и работа с концом заготовки.

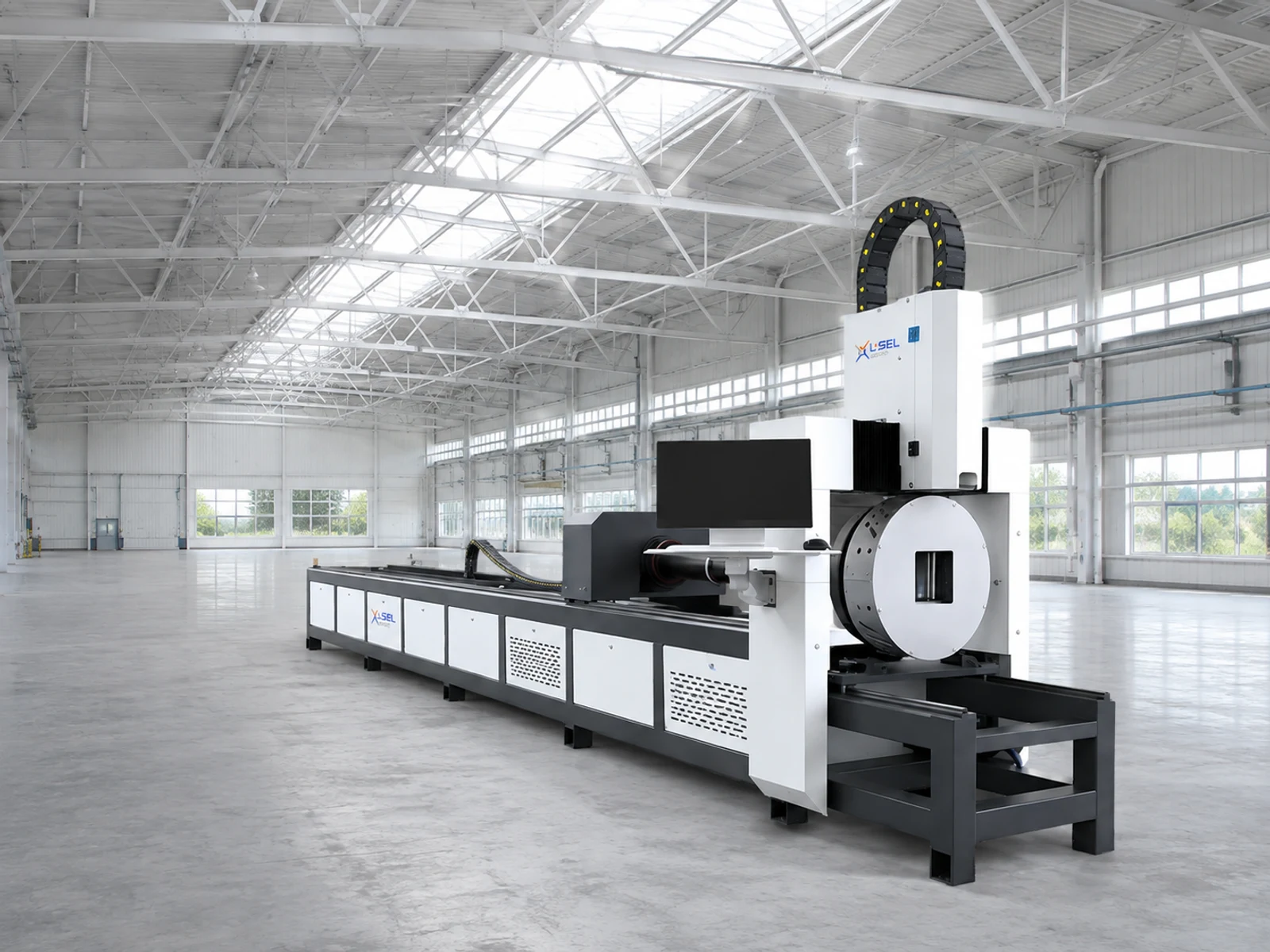

Труборез 19–120 мм со смещением патрона Ø19–120 / □19–120
Изображение является референсным. Фактический вид и комплектация могут отличаться.
- Мощность источника, кВт
- 1.5
- Круглая труба, мм
- 19–120
- Эффективная длина резки, мм
- 6100
Компактное решение для круглых и квадратных труб небольшого сечения. Смещение переднего патрона помогает удерживать конечный участок заготовки.
Передний патрон выходит в рабочую зону, чтобы завершать резку с удержанием двумя патронами. Регулируемый фокус головы и поддерживающие ролики работают в общем маршруте подачи. Оснащение и защиту открытой зоны фиксируем для конкретной поставки.
Назначение и особенности
Труборез 19–120 мм со смещением патрона
Смещение переднего патрона даёт другой доступ к конечному участку небольшой трубы. Машина уместна для повторяемых простых профилей, но короткий остаток проверяют на реальной детали. Поскольку точный заводской код не подтверждён, не подменяем его кодом похожего трубореза.
Технические характеристики
| Мощность источника, кВт | Круглая труба, мм | Квадратная труба, мм | Эффективная длина резки, мм | Масса заготовки, кг | Максимальные обороты патрона, об/мин | Диаметр резинового ролика, мм | Типоразмер пневматического патрона |
|---|---|---|---|---|---|---|---|
| 1.5 | 19–120 | 19–120 | 6100 | 80 | 200 | 190 | 120 |
Как выбрать комплектацию
Подтверждены источник 1.5 кВт, круглые и квадратные трубы 19–120 мм, длина резки 6100 мм и масса до 80 кг. Отдельный заводской код в источнике не указан, поэтому название описывает тип и диапазон, а не выдуманную модель. Обороты патрона не определяют скорость резки любого контура.
Патроны, поддержки, подача, удаление дыма и защитная зона. Для проверки нужны материалы, толщины стенок, реальные сечения и чертежи. Остаток и качество конечного реза согласуем по пробной детали, а не по общему утверждению о нулевых отходах.
Обсудить комплектацию
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
