Для каких задач
Трубные конструкции, рамы и детали с отверстиями и контурами для последующей сборки. Проверяем сечение, толщину стенки, длину, массу и требования к остатку.

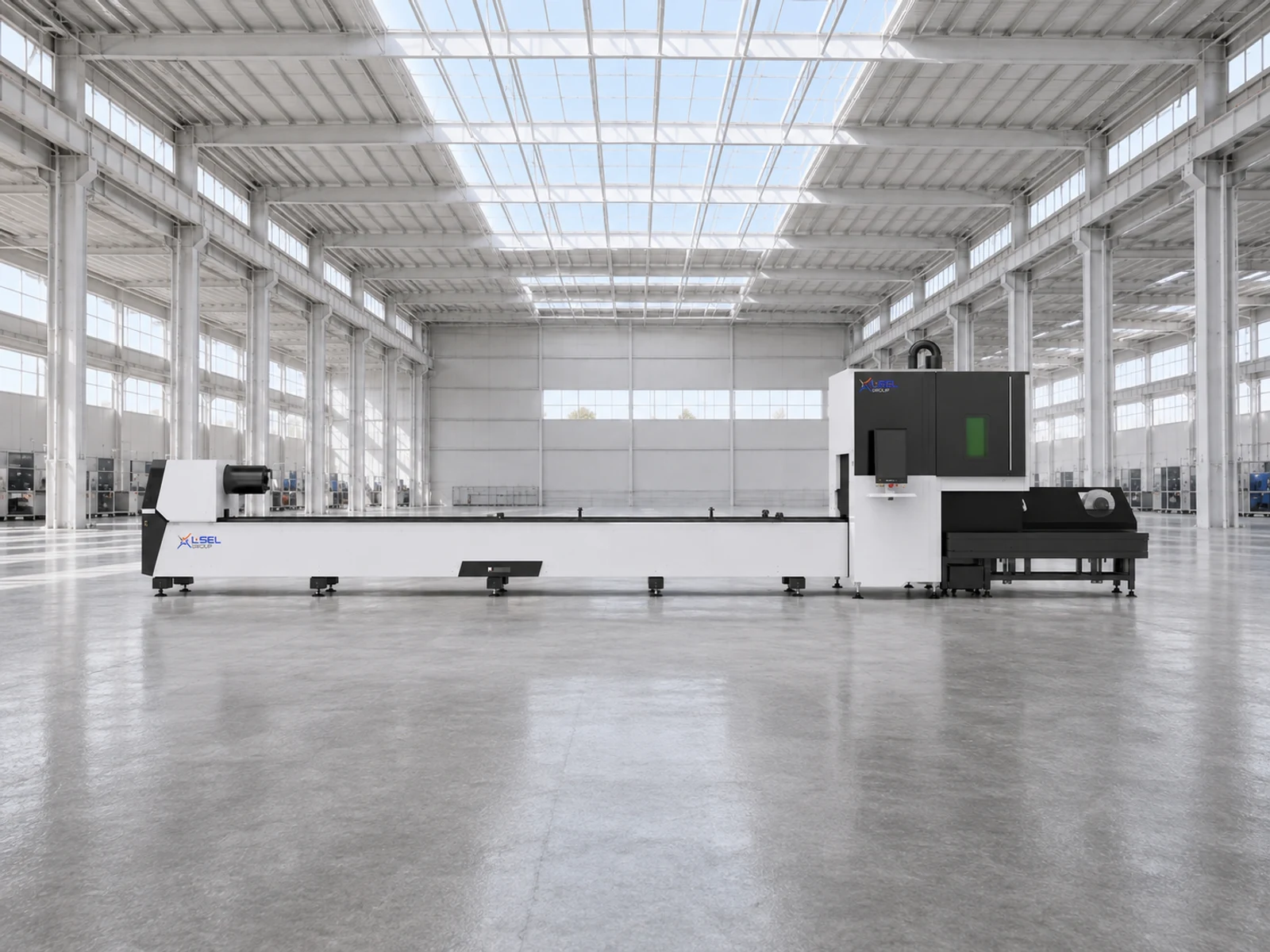

Двухпатронный лазерный труборез T2
Изображение является референсным. Фактический вид и комплектация могут отличаться.
- Мощность источника, кВт
- 3 / 4 / 6
- Круглая труба, мм
- 20–350
- Эффективная длина резки, мм
- 6500
GKS-6024T2, GKS-6036T2
Резка круглых и квадратных труб с фиксацией двумя патронами. Две конфигурации охватывают разные размеры и массу заготовок.
Два пневматических патрона удерживают трубу и передают её через рабочую зону. При выборе важны допустимое сечение, длина, масса и опоры, поддерживающие заготовку и отрезанную деталь. У GKS-6036T2 максимальные круглое и квадратное сечения различаются — 350 и 250 мм соответственно; их нельзя заменять одним общим диаметром. Круглая труба, квадратный профиль и другие сечения требуют отдельной проверки зажима и режима вращения.
Назначение и особенности
Двухпатронный лазерный труборез T2
У T2 два патрона удерживают и поворачивают трубу, поэтому выбор зависит не только от диаметра. Для длинных тонкостенных заготовок проверяем прогиб, опоры и участок последнего реза. Для коротких деталей отдельно оцениваем остаток трубы и приём готовых изделий.
Технические характеристики
| Модель | Мощность источника, кВт | Круглая труба, мм | Квадратная труба, мм | Эффективная длина резки, мм | Масса заготовки, кг | Максимальные обороты патрона, об/мин |
|---|---|---|---|---|---|---|
| GKS-6024T2 | 3 / 4 / 6 | 20–240 | 20–240 | 6500 | 300 | 100 |
| GKS-6036T2 | 3 / 6 | 20–350 | 20–250 | 6500 | 500 | 60 |
Как выбрать комплектацию
Рассматриваем весь цикл: подачу трубы, ориентацию, резку отверстий и торцов, перезажим и выгрузку. У двухпатронной схемы есть конечный остаток, размер которого зависит от детали и технологии. Для тяжёлых или очень длинных профилей сравниваем T2 с трёх- и четырёхпатронными сериями. Для подбора пришлите чертежи, материал, толщину стенки, длину и массу входной трубы, длину готовой детали и ожидаемый объём.
Ручная, полуавтоматическая или автоматизированная загрузка в зависимости от комплектации, поддержка и выгрузка заготовки. Резка фаски — отдельно согласуемая опция, не стандарт каждой машины.
Обсудить комплектацию
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
