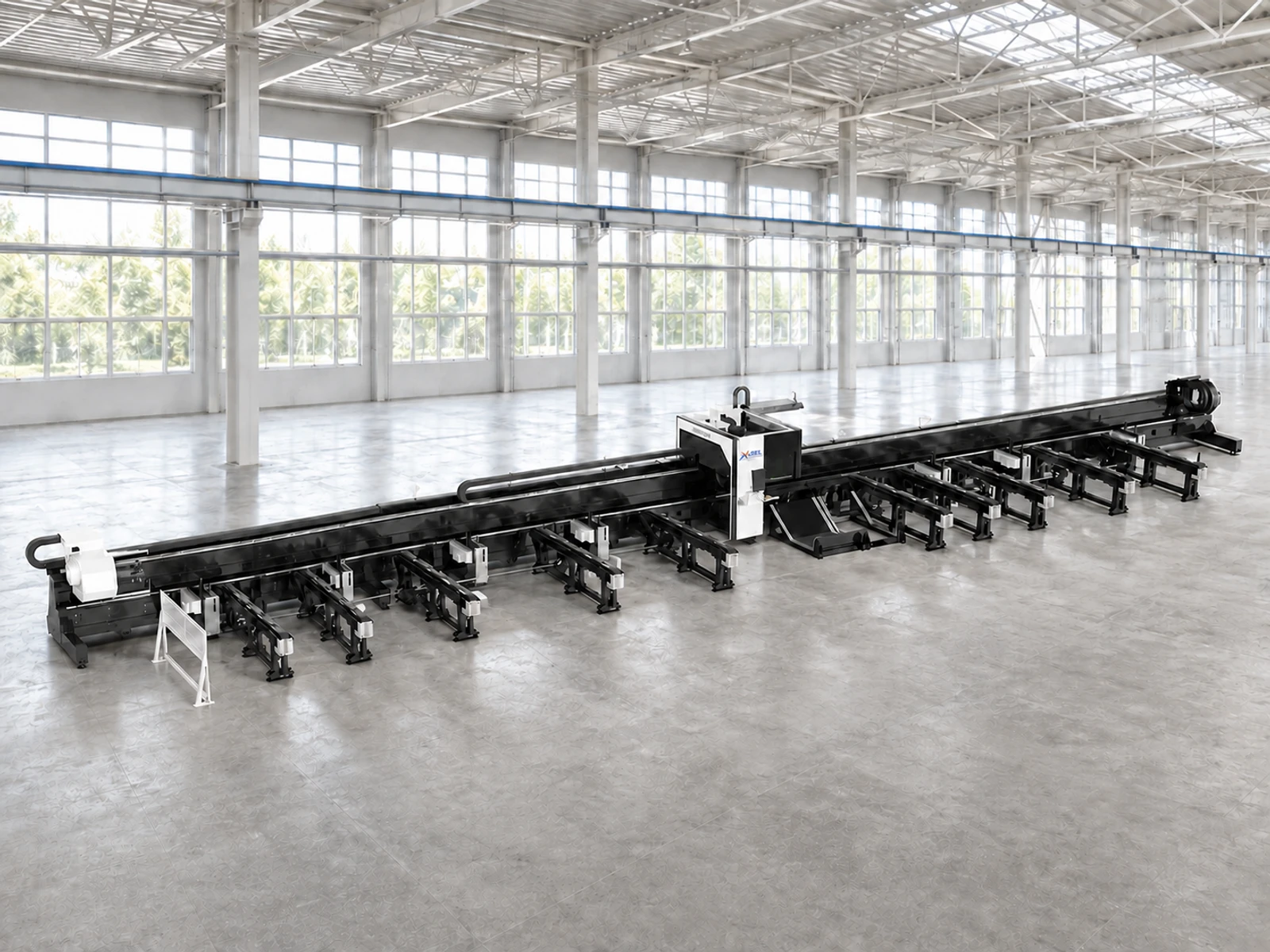

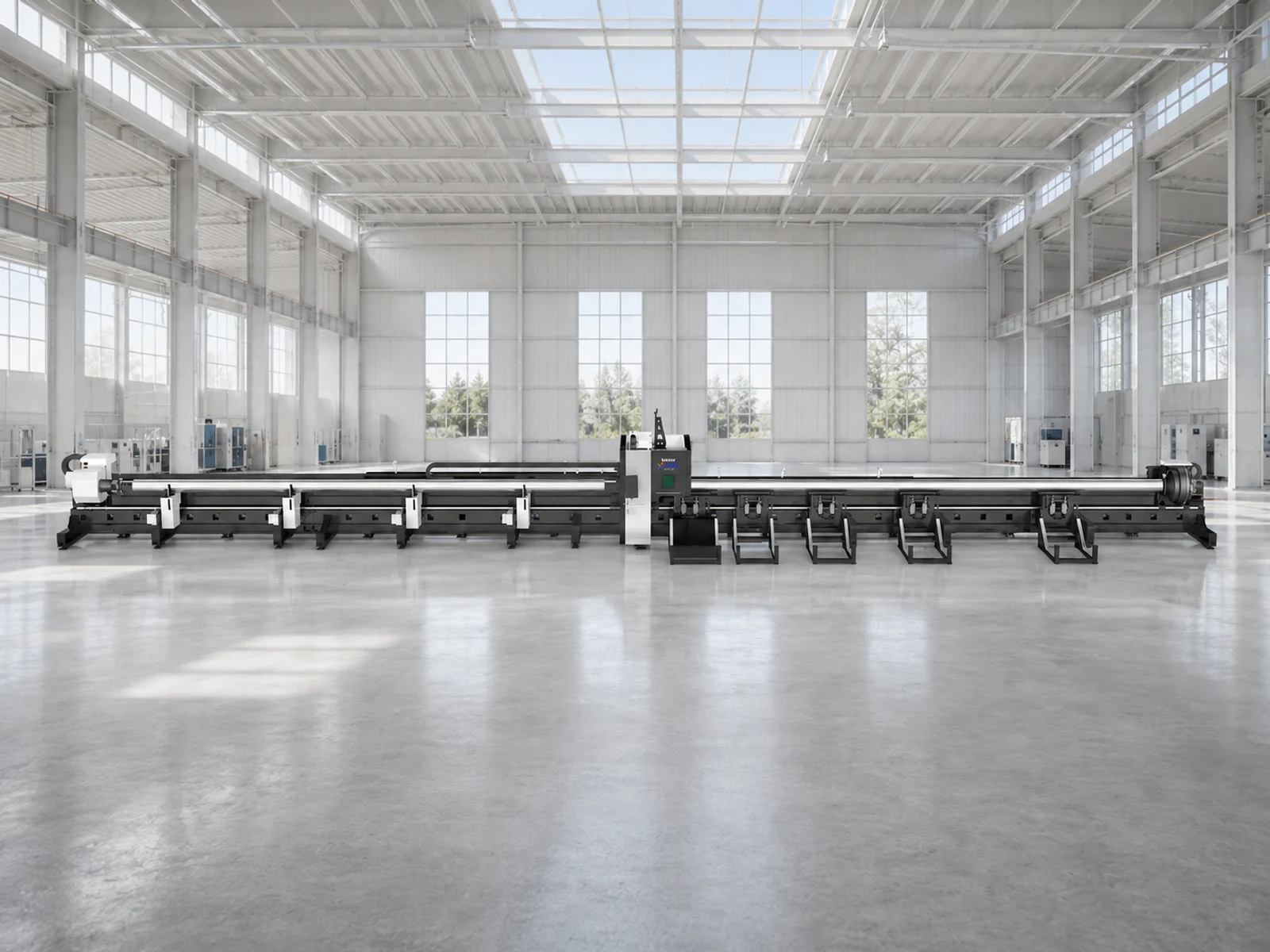

Изображение является референсным. Фактический вид и комплектация могут отличаться.
12050T3, 12065T3, 36T3
Три подвижных патрона для длинных и тяжёлых труб. Серия охватывает разные сечения и нагрузки: от конфигурации 36T3 до варианта 12065T3 для заготовок массой до 3000 кг.
Боковая станина и поддержки с сервоприводами помогают организовать подачу и удержание длинной трубы. Три патрона дают больше возможностей передавать заготовку между зонами зажима, чем обычная двухпатронная схема. Однако количество патронов само по себе не гарантирует нужный допуск или отсутствие остатка на любой детали.
Трубные элементы металлоконструкций, строительной и тяжёлой техники, длинные рамы и несущие детали. Для подбора нужны не только диаметр и толщина стенки, но и масса, прямолинейность трубы, длина готовой детали и требования к поддержке после отрезания. Другие профили, включая швеллеры и двутавры, проверяем отдельно по геометрии и оснащению.
Третий патрон T3 добавляет точку удержания длинной или тяжёлой трубы и помогает организовать передачу заготовки между этапами резки. Нужно проверять расположение патронов, опор и центра масс конкретного профиля; общая грузоподъёмность не описывает каждое положение трубы.
| Модель | Мощность источника, кВт | Круглая труба, мм | Квадратная труба, мм | Эффективная длина резки, мм | Масса заготовки, кг | Максимальные обороты патрона, об/мин |
|---|---|---|---|---|---|---|
| 12050T3 | 6–30 | 40–500 | 40–500 | — | 2000 | 30 |
| 12065T3 | 6–30 | 50–600 | 50–600 | 12500 | 3000 | 30 |
| 36T3 | 3–12 | 30–350 | 30–350 | 6500 / 9500 / 12500 | 1200 | 60 |
Сравниваем цикл на вашем профиле: загрузку, резку отверстий и торцов, перезажим и снятие детали. Максимальные обороты из таблицы нельзя одновременно применять к самой большой и тяжёлой заготовке. Остаток, ускорение и режим вращения проверяем под фактическое сечение и условия безопасной работы.
Модификация патронов, источник, режущая голова, поддержки и система загрузки. Полуавтоматическая подача является согласуемой опцией. Рабочую длину для 12050T3 уточняем в спецификации: в исходных данных есть расхождение, поэтому неподтверждённое значение не приведено. Для каждого варианта согласуем допустимые длины загрузки, резки и выгрузки отдельно.
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
