Для каких задач
Крупные профильные узлы, конструкционные трубы и длинные детали с отверстиями и вырезами. Выбор зависит от массы, жёсткости, формы сечения и способа приёма заготовки.

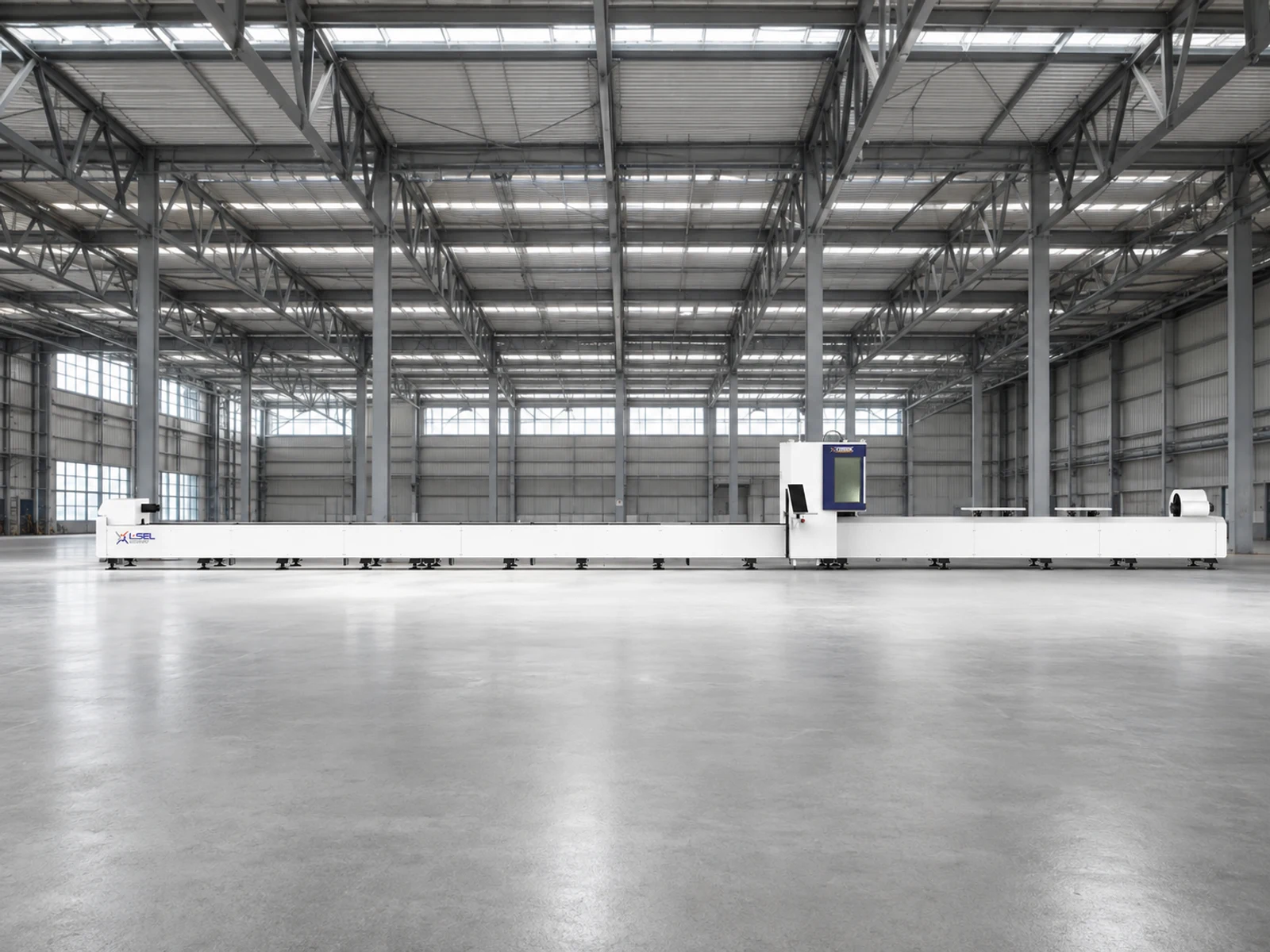

Горизонтальный трёхпатронный труборез MK-T3W
Изображение является референсным. Фактический вид и комплектация могут отличаться.
- Мощность источника, кВт
- 1.5–20
- Круглая труба, мм
- 20–520
- Количество патронов
- 3
MK-6024T3W, MK-6028T3W, MK-6036T3W, MK-6052T3W
Три патрона и поддержка длинных труб для профильного производства. Четыре табличных варианта охватывают сечения до 240, 280, 360 или 520 мм.
Горизонтальная станина, сервоуправляемые опоры и три патрона поддерживают заготовку на разных этапах. Дополнительный зажим помогает организовать передачу трубы и работу с длинными деталями.
Назначение и особенности
Горизонтальный трёхпатронный труборез MK-T3W
Горизонтальный MK-T3W добавляет третий патрон и управляемую поддержку длинных труб. Четыре варианта отличаются сечением и динамикой: самый большой патрон не означает максимальную скорость. Для оценки нужны длина и масса заготовки, готовые детали и схема передачи между патронами.
Технические характеристики
| Модель | Мощность источника, кВт | Круглая труба, мм | Квадратная труба, мм | Максимальная скорость перемещения, м/мин | Максимальное ускорение, g |
|---|---|---|---|---|---|
| MK-6024T3W | 1.5–20 | 20–240 | 20–240 | 100 | 1 |
| MK-6028T3W | 1.5–20 | 20–280 | 20–280 | 100 | 1 |
| MK-6036T3W | 1.5–20 | 20–360 | 20–360 | 70 | 0.5 |
| MK-6052T3W | 1.5–20 | 20–520 | 20–520 | 60 | 0.5 |
| Количество патронов | 3 |
|---|
Как выбрать комплектацию

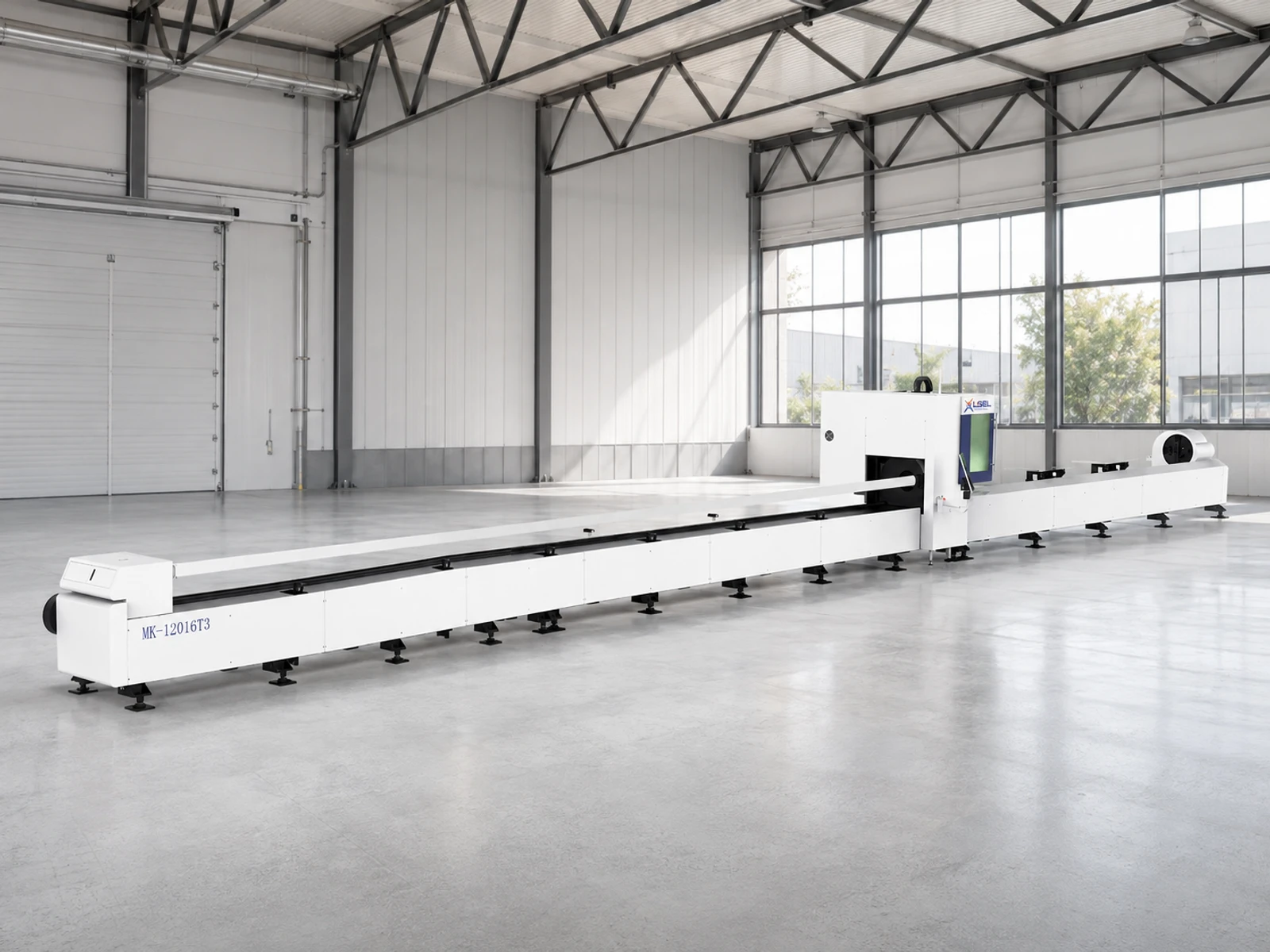

Мощность серии — 1,5–20 кВт. Скорость перемещения и ускорение отличаются между моделями. Удлинённые системы и автоматическую подачу согласуем отдельно; длинное исполнение на фото не задаёт комплектацию каждого варианта.
Пришлите перечень труб, чертежи и требования к остатку. Проверим патроны, поддержку, последовательность перезажима и реальный цикл; минимальный остаток не гарантируем для любой геометрии.
Обсудить комплектацию
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
