Изображение является референсным. Фактический вид и комплектация могут отличаться.
50T/1300, 70T/1600, 70T/2500, 80T/2500, 110T/2500, 110T/3200, 110T/4000, 110T/4100, 135T/3200, 135T/4000, 135T/4100, 170T/3200, 170T/4000, 170T/4100, 220T/3200, 220T/4000, 250T/3200, 250T/4000, 250T/5000, 250T/6000

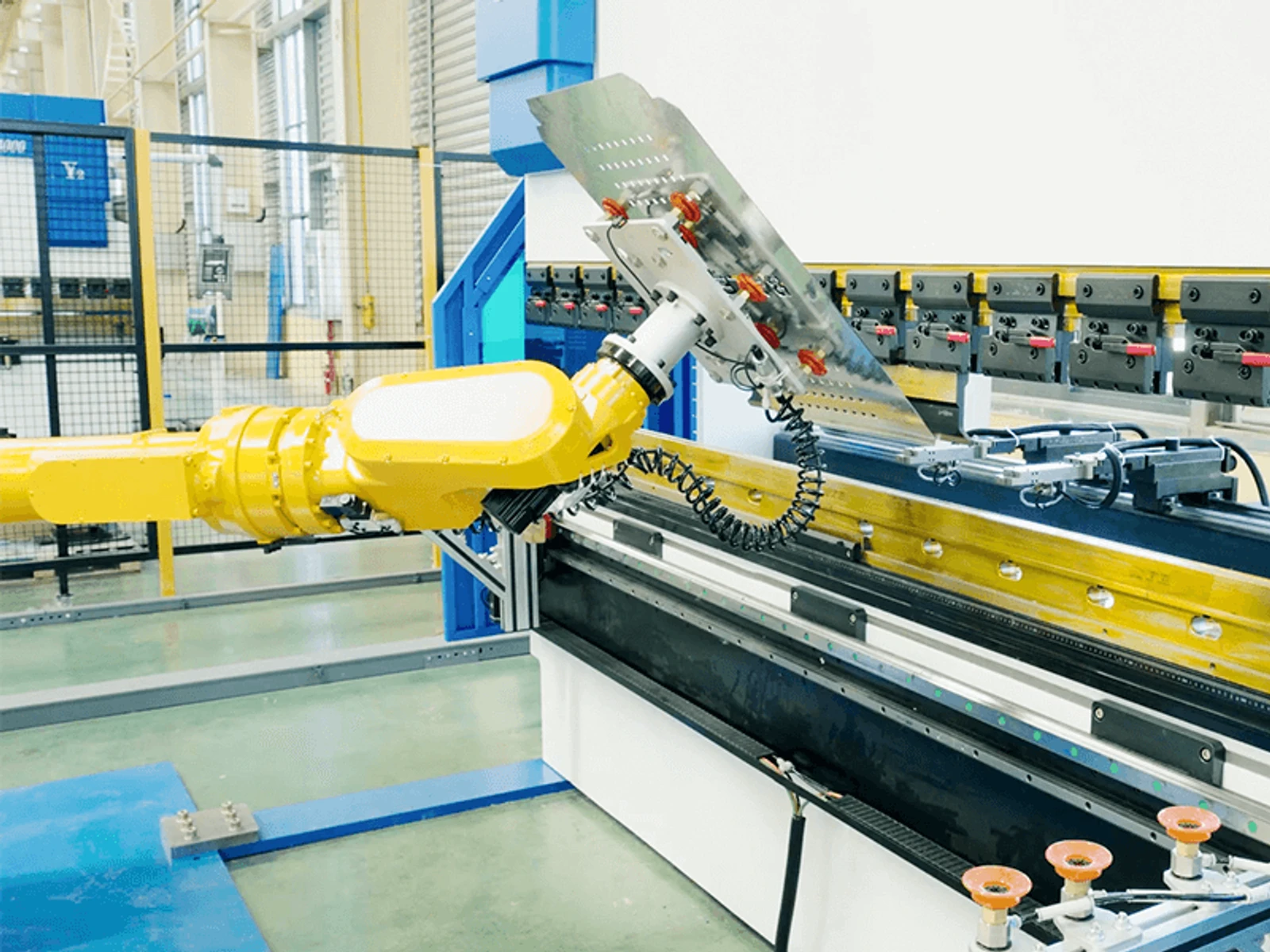

Пресс, робот и вспомогательные станции для повторяемого цикла гибки. Комплекс подбирается под геометрию деталей, способ захвата и требуемую последовательность операций.
В зависимости от комплектации ячейка включает роботизированную загрузку, центрирующую станцию, переворотное устройство, сменные захваты и зону укладки. Машинное зрение, быструю смену захватов и инструмента согласуют как отдельные возможности. Рабочая зона требует согласованного ограждения и безопасных режимов наладки.
Серии листовых деталей с повторяемыми гибами, где целесообразно автоматизировать подачу, переворот и укладку. Пригодность определяют не только размер партии, но и форма заготовки, центр масс, доступ захвата и стабильность входного материала.
WAD-FMC автоматизирует не только движение пресса, но и захват, базирование и переворот детали. Целесообразность определяет семейство изделий: доступны ли зоны захвата после гибов, как меняется центр масс и укладывается изделие. Робот не отменяет технологическую проработку каждой детали.
| Модель | Усилие, кН | Длина гибки, мм | Скорость подвода, мм/с | Рабочая скорость балки, мм/с | Скорость возврата, мм/с | Расстояние между стойками, мм | Глубина зева, мм | Ход балки, мм | Раскрытие, мм | Главный двигатель, кВт | Масса станка, т | Габариты Д × Ш × В, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50T/1300 | 500 | 1300 | 220 | 15.5 | 200 | 1120 | 300 | 150 | 460 | 6 | 4.5 | 1800*1500*2300 |
| 70T/1600 | 700 | 1600 | 220 | 15.5 | 200 | 1300 | 300 | 150 | 460 | 6 | 5.3 | 2300*1600*2500 |
| 70T/2500 | 700 | 2500 | 220 | 15.5 | 200 | 2050 | 300 | 150 | 460 | 6 | 6 | 3100*1600*2500 |
| 80T/2500 | 800 | 2500 | 220 | 15 | 185 | 2050 | 300 | 150 | 460 | 8.7 | 6.5 | 3100*1600*2600 |
| 110T/2500 | 1100 | 2500 | 220 | 15 | 195 | 2050 | 400 | 200 | 480 | 10.8 | 8.5 | 3100*1800*2600 |
| 110T/3200 | 1100 | 3200 | 220 | 15 | 195 | 2700 | 400 | 200 | 480 | 10.8 | 8.5 | 3800*1800*2600 |
| 110T/4000 | 1100 | 4000 | 220 | 15 | 195 | 3100 | 400 | 200 | 480 | 10.8 | 9.5 | 4600*1800*2600 |
| 110T/4100 | 1100 | 4100 | 220 | 15 | 195 | 3600 | 400 | 200 | 480 | 10.8 | 10.0 | 4700*1800*2700 |
| 135T/3200 | 1350 | 3200 | 220 | 12 | 150 | 2700 | 400 | 200 | 480 | 10.8 | 10 | 3800*1800*2700 |
| 135T/4000 | 1350 | 4000 | 220 | 12 | 150 | 3100 | 400 | 200 | 480 | 10.8 | 11 | 4600*1800*2700 |
| 135T/4100 | 1350 | 4100 | 220 | 12 | 150 | 3600 | 400 | 200 | 480 | 10.8 | 11 | 4700*1800*2700 |
| 170T/3200 | 1700 | 3200 | 160 | 12 | 122 | 2700 | 450 | 200 | 480 | 13.2 | 11.8 | 3800*2000*2800 |
| 170T/4000 | 1700 | 4000 | 160 | 12 | 122 | 3100 | 450 | 200 | 480 | 13.2 | 13 | 4600*2000*2800 |
| 170T/4100 | 1700 | 4100 | 160 | 12 | 122 | 3600 | 450 | 200 | 480 | 13.2 | 13 | 4700*2000*2800 |
| 220T/3200 | 2200 | 3200 | 160 | 11.5 | 135 | 2600 | 450 | 200 | 480 | 16.7 | 13 | 3800*2200*2850 |
| 220T/4000 | 2200 | 4000 | 160 | 11.5 | 135 | 3100 | 450 | 200 | 480 | 16.7 | 15 | 4600*2200*2850 |
| 250T/3200 | 2500 | 3200 | 100 | 10.5 | 130 | 2600 | 450 | 250 | 540 | 16.7 | 16.5 | 3500*2000*2900 |
| 250T/4000 | 2500 | 4000 | 100 | 10.5 | 130 | 3100 | 450 | 250 | 540 | 16.7 | 18.8 | 4300*2100*3100 |
| 250T/5000 | 2500 | 5000 | 100 | 10.5 | 130 | 3800 | 450 | 250 | 540 | 16.7 | 23 | 5300*2150*3150 |
| 250T/6000 | 2500 | 6000 | 100 | 10.5 | 130 | 4800 | 450 | 250 | 540 | 16.7 | 25 | 6300*2150*3150 |
Заводская таблица ниже описывает базовые прессы, а не размеры всей ячейки или грузоподъёмность робота. Полный цикл моделируем для ваших деталей: захват, подведение, гибы, перехват и выгрузка. Автономную работу и время цикла подтверждают испытанием согласованной номенклатуры.
Пресс, робот, захваты, поддержки, подача, укладка, программирование и интеграция с производственными системами. Нужны чертежи или 3D-модели, материалы, толщины, массы, партии и требования к сортировке. Обучение и обслуживание входят в план запуска участка.
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
Обсудить комплектацию
WAD 50T/1300, WAD 50T/2000, WAD 70T/1600, WAD 70T/2500, WAD 70T/3200, WAD 80T/2500, WAD 110T/2500, WAD 110T/3200, WAD 110T/4000, WAD 110T/4100, WAD 135T/3200, WAD 135T/4000, WAD 135T/4100, WAD 170T/2500, WAD 170T/3200, WAD 170T/4000, WAD 170T/4100, WAD 220T/2500, WAD 220T/3200, WAD 220T/4000, WAD 220T/5000, WAD 250T/2500, WAD 250T/3200, WAD 250T/4000, WAD 250T/5000, WAD 250T/6000, WAD 300T/3200, WAD 300T/4000, WAD 300T/5000, WAD 300T/6000, WAD 400T/3200, WAD 400T/4000, WAD 400T/5000, WAD 400T/6000, WAD 400T/8000, WAD 500T/4000, WAD 500T/5000, WAD 500T/6000, WAD 600T/3200, WAD 600T/4000, WAD 600T/5000, WAD 600T/6000, WAD 600T/7000, WAD 700T/6000, WAD 800T/6000, WAD 800T/7000, WAD 800T/8000, WAD 800T/10000
Электрогидравлическая синхронизация и управление ЧПУ для повторяемой гибки. Выбираем усилие и длину под ваши детали и инструмент.
WC67K/WC67E
Серия WC67K/WC67E с торсионной синхронизацией для стандартных операций гибки. Усилие, длину и управление подбираем под детали, которые производство изготавливает ежедневно.
2-WAD
Два пресса для согласованной гибки длинных деталей или отдельной работы с короткими заготовками. Комплекс проектируется под изделие, рабочую длину и организацию подачи.
