Гільйотинні ножиці Q11K

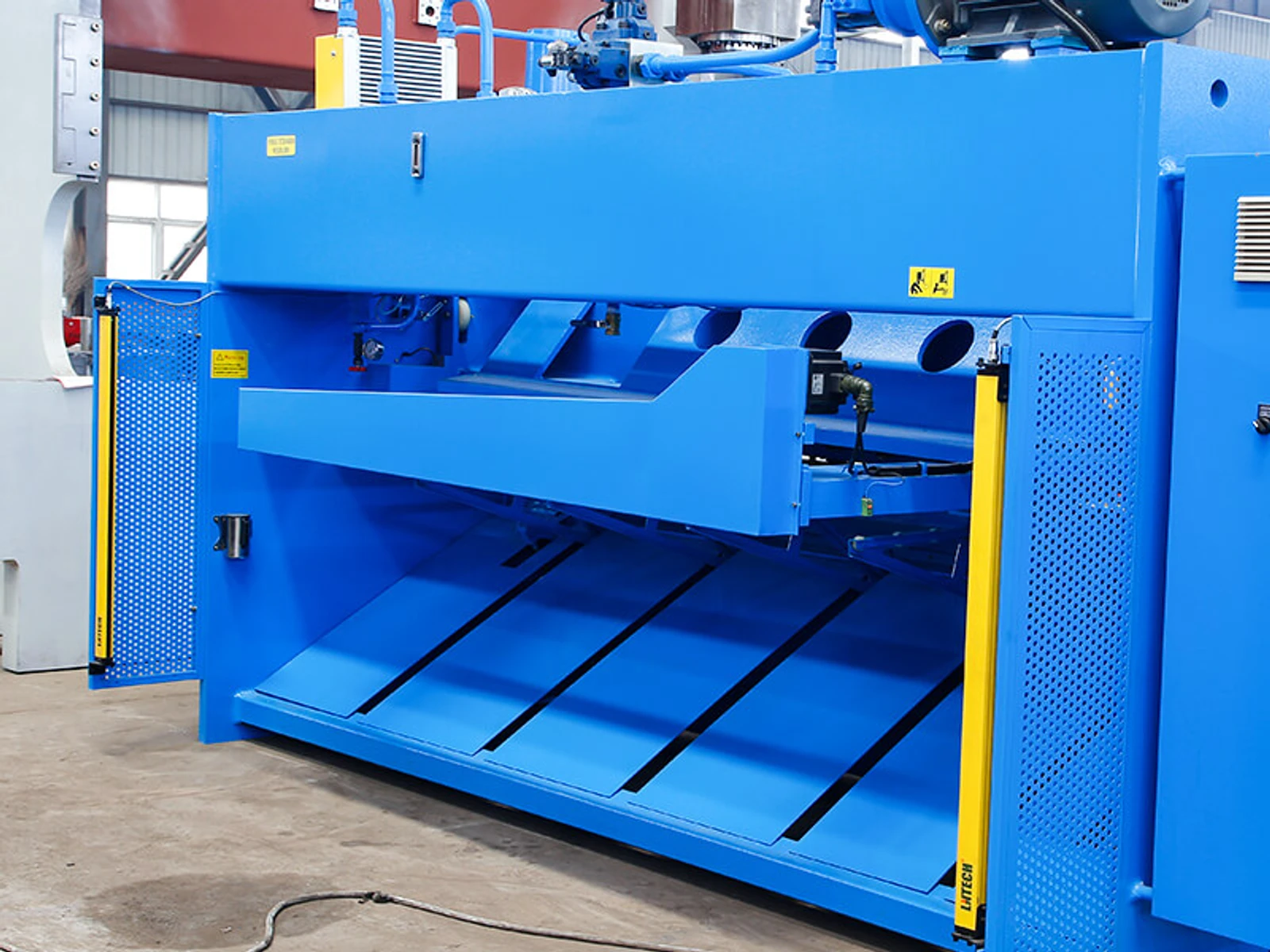

Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.

Таблична товщина різання, мм: 6–40
Довжина різання, мм: 2500–8000
Керування: NC / CNC

Q11K 6/2500, Q11K 6/3200, Q11K 6/4000, Q11K 6/5000, Q11K 6/6000, Q11K 8/2500, Q11K 8/3200, Q11K 8/4000, Q11K 8/5000, Q11K 8/6000, Q11K 13/2500, Q11K 13/3200, Q11K 13/4000, Q11K 13/5000, Q11K 13/6000, Q11K 16/2500, Q11K 16/3200, Q11K 16/4000, Q11K 16/6000, Q11K 16/8000, Q11K 20/2500, Q11K 20/3200, Q11K 20/4000, Q11K 20/6000, Q11K 25/2500, Q11K 25/3200, Q11K 25/4000, Q11K 30/2500, Q11K 30/3200, Q11K 30/4000, Q11K 40/2500

Прямий рух ножової балки для розкрою листа. Окремі виконання відрізняються товщиною, довжиною різу, діапазоном заднього упора та приводом.

Коробчаста зварна рама сприймає зусилля різання, а верхня балка рухається відносно нижнього ножа по напрямних. Кут різання та зазор підбираються під матеріал і товщину. Притиски, задній упор і система керування входять до узгодженої конфігурації.

Обговорити комплектацію

Призначення та особливості

Для яких завдань

Заготівельні ділянки, металоконструкції, панелі й смуги з листового металу. Прямолінійне різання доречне перед згинанням або зварюванням, коли не потрібен фасонний контур.

Гільйотинні ножиці Q11K

Q11K відрізняється прямолінійним рухом ножової балки. Для довгого листа важливі кут різання, зазор і притиск по всій ширині. Порівнюємо виконання за потрібною маркою металу: допустима товщина не є однаковою для всіх матеріалів і не визначає якість крайки самостійно.

Технічні характеристики

Гільйотинні ножиці Q11K
Модель	Таблична товщина різання, мм	Довжина різання, мм	Бак оливи, л	Ходів за хвилину	Діапазон заднього упора, мм	Кут різання	Головний двигун, кВт	Маса верстата, т	Габарити Д × Ш × В, мм
Q11K 6/2500	6	2500	300	16-25	20-800	30′-1°30′	7.5	6	3200 × 1950 × 2050
Q11K 6/3200	6	3200	300	14-20	20-800	30′-1°30′	7.5	6.8	3900 × 1950 × 2075
Q11K 6/4000	6	4000	340	12-17	20-800	30′-1°30′	7.5	9.5	4640 × 2000 × 2100
Q11K 6/5000	6	5000	340	8-14	20-800	30′-1°30′	15	14.5	5780 × 2100 × 2380
Q11K 6/6000	6	6000	340	7-12	20-800	30′-1°30′	15	19.6	6750 × 2200 × 2500
Q11K 8/2500	8	2500	300	13-20	20-800	30′-1°30′	11	6.5	3150 × 1970 × 2055
Q11K 8/3200	8	3200	300	11-18	20-800	30′-1°30′	11	7	3850 × 2050 × 2100
Q11K 8/4000	8	4000	340	9-16	20-800	30′-1°30′	15	10.8	4650 × 2100 × 2400
Q11K 8/5000	8	5000	350	8-15	20-800	30′-1°30′	15	16	5700 × 1950 × 2600
Q11K 8/6000	8	6000	580	7-14	20-800	30′-1°30′	18.5	19.8	6750 × 2250 × 2615
Q11K 13/2500	13	2500	405	10-20	20-800	30′-2°	22	10	3250 × 1950 × 2110
Q11K 13/3200	13	3200	405	9-18	20-800	30′-2°	22	10.2	3900 × 2070 × 2315
Q11K 13/4000	13	4000	405	8-16	20-800	30′-2°	22	12.5	4800 × 2150 × 2460
Q11K 13/5000	13	5000	505	7-14	20-1000	30′-2°	22	22.5	5800 × 2270 × 2800
Q11K 13/6000	13	6000	1020	6-12	20-1000	30′-2°	30	27	6950 × 2450 × 3050
Q11K 16/2500	16	2500	475	9-18	20-800	30′-2°30′	22	11	3280 × 2020 × 2270
Q11K 16/3200	16	3200	475	8-17	20-800	30′-2°30′	22	12	3950 × 2150 × 2450
Q11K 16/4000	16	4000	595	7-15	20-800	30′-2°30′	22	15.5	4800 × 2130 × 2550
Q11K 16/6000	16	6000	1020	6-11	20-1000	30′-2°30′	37	36	7000 × 2500 × 3000
Q11K 16/8000	16	8000	2060	4-8	20-1000	30′-2°30′	45	63	9050 × 3180 × 3500
Q11K 20/2500	20	2500	510	7-16	20-800	30′-3°	30	14	3200 × 2220 × 2520
Q11K 20/3200	20	3200	510	6-15	20-800	30′-3°	30	16.5	3950 × 2150 × 2600
Q11K 20/4000	20	4000	640	6-14	20-800	30′-3°	37	19	4750 × 2400 × 2900
Q11K 20/6000	20	6000	1500	5-11	20-1000	30′-3°	30 × 2	43	7000 × 2850 × 3350
Q11K 25/2500	25	2500	750	5-14	20-800	30′-3°30′	37	15	3270 × 2000 × 2650
Q11K 25/3200	25	3200	820	5-10	20-800	30′-3°30′	37	19	3970 × 2200 × 2670
Q11K 25/4000	25	4000	1200	5-8	20-800	30′-3°30′	45	27	4900 × 2800 × 3190
Q11K 30/2500	30	2500	780	5-12	20-1000	30′-3°	45	23	3450 × 2500 × 2900
Q11K 30/3200	30	3200	1000	4-10	20-1000	30′-3°30′	55	28	4150 × 2700 × 2850
Q11K 30/4000	30	4000	1400	3-7	20-1000	30′-3°30′	55	36	5200 × 2600 × 3350
Q11K 40/2500	40	2500	1370	4-8	20-1000	30′-4°	55	38	4000 × 2950 × 3150

Як обрати комплектацію

Табличні формати не означають однакових можливостей на всіх марках металу. Перевіряємо міцність, потрібну довжину різу, ширину смуги й допустиму деформацію. Частота ходів залежить від налаштувань; для виробничого циклу враховуємо подачу й відведення листа.

Контролер, автоматизація зазору й кута, задній упор, передні опори, підтримки та відведення обрізків. Габарити й масу конкретного виконання використовуємо для планування доставки та монтажу; проходи й робочу зону додаємо окремо.

Обговорити комплектацію

Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.

Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.

Обговорити комплектацію
