Для яких завдань
Смуги, прямокутні заготовки, обшивки та листові деталі без складного контуру. Ножиці не замінюють лазер для отворів і фасонного різання: їх обирають для швидкої підготовки прямого краю або формату.

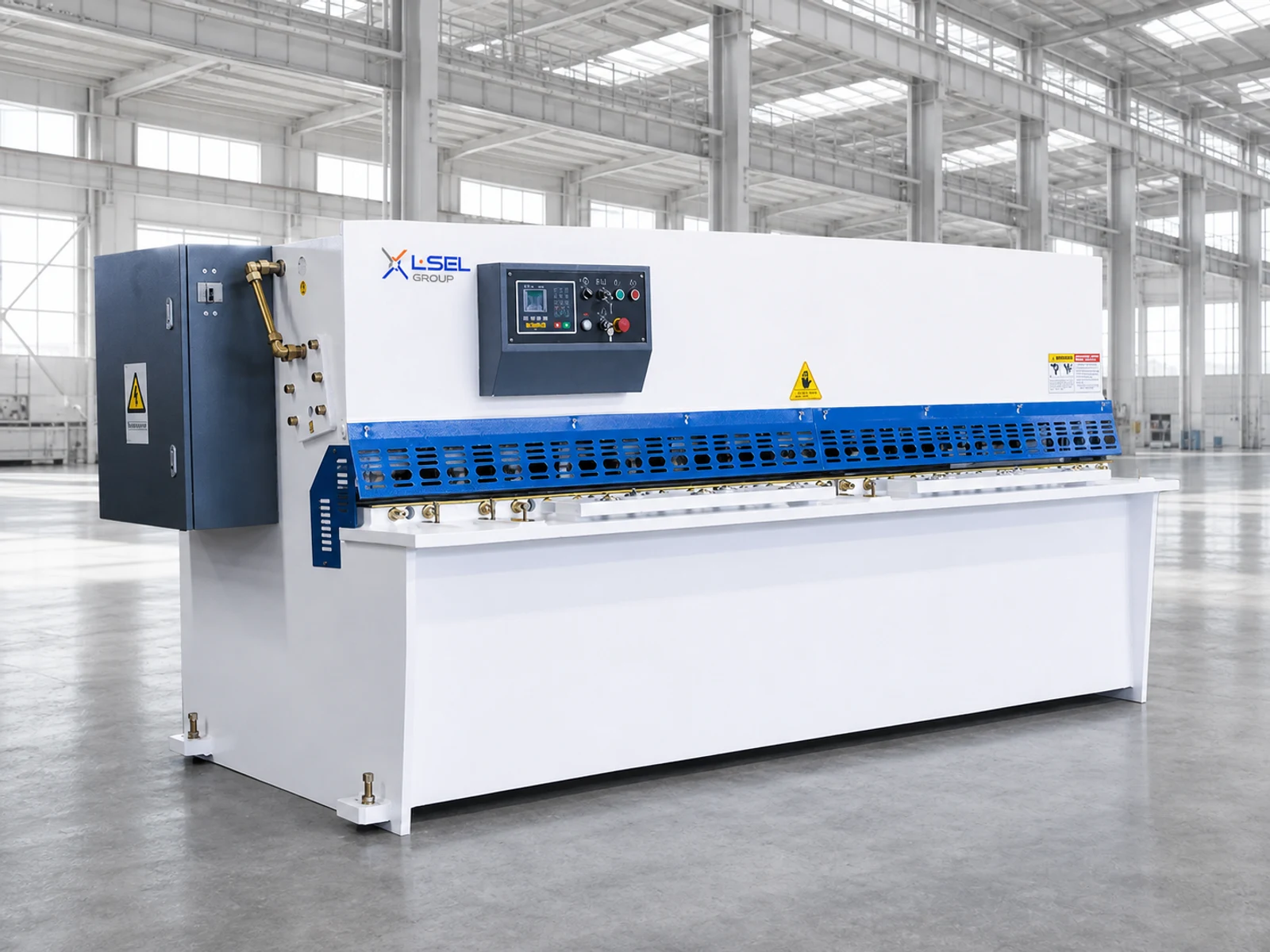

Гідравлічні ножиці QC12K з поворотною балкою QC12K
Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
- Таблична товщина різання, мм
- 4–25
- Довжина різання, мм
- 2500–8000
- Керування
- NC / CNC
QC12K 4/2500, QC12K 4/3200, QC12K 4/4000, QC12K 4/5000, QC12K 4/6000, QC12K 6/2500, QC12K 6/3200, QC12K 6/4000, QC12K 6/5000, QC12K 6/6000, QC12K 8/2500, QC12K 8/3200, QC12K 8/4000, QC12K 8/5000, QC12K 8/6000, QC12K 10/2500, QC12K 10/3200, QC12K 10/4000, QC12K 10/6000, QC12K 12/2500, QC12K 12/3200, QC12K 12/4000, QC12K 12/5000, QC12K 12/6000, QC12K 12/8000, QC12K 16/2500, QC12K 16/3200, QC12K 16/4000, QC12K 16/5000, QC12K 16/6000, QC12K 20/2500, QC12K 20/3200, QC12K 20/4000, QC12K 25/2500, QC12K 25/3200
Прямолінійне різання листа на смуги та заготовки. Поворотна ножова балка й задній упор формують окрему заготівельну операцію перед згинанням або складанням.

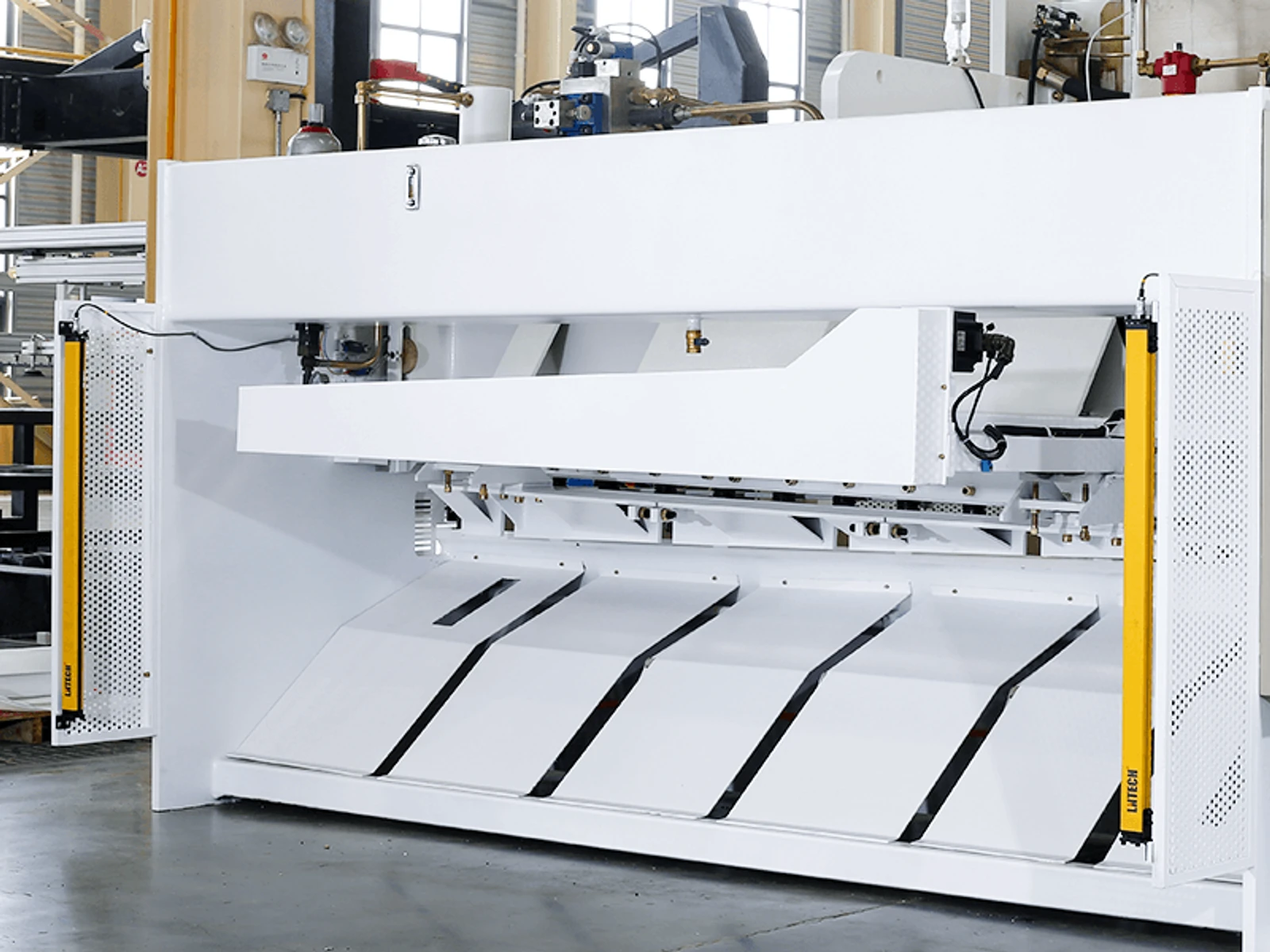

Зварна рама, гідравлічний привід, притиски листа й поворотна балка працюють разом із заднім упором. Контролер, налаштування зазору ножів та допоміжні підтримки залежать від комплектації. Доступ до ножової зони має залишатися захищеним.
Призначення та особливості
Гідравлічні ножиці QC12K з поворотною балкою
QC12K виконує прямий різ хитною балкою та підходить для підготовки смуг і прямокутних заготовок. Він не замінює контурний лазер. Результат залежить від ножового зазору, матеріалу й підтримки листа; вузькі смуги додатково перевіряємо на скручування та зручність вивантаження.
Технічні характеристики
| Модель | Таблична товщина різання, мм | Довжина різання, мм | Бак оливи, л | Ходів за хвилину | Діапазон заднього упора, мм | Кут різання | Головний двигун, кВт | Маса верстата, т | Габарити Д × Ш × В, мм |
|---|---|---|---|---|---|---|---|---|---|
| QC12K 4/2500 | 4 | 2500 | 140 | 33 | 20-650 | 1.5 | 7.5 | 4 | 3035 × 1570 × 1720 |
| QC12K 4/3200 | 4 | 3200 | 190 | 15 | 20-650 | 1.5 | 7.5 | 5.5 | 3750 × 1640 × 1850 |
| QC12K 4/4000 | 4 | 4000 | 190 | 10 | 20-800 | 1.5 | 7.5 | 7.5 | 4550 × 1970 × 1900 |
| QC12K 4/5000 | 4 | 5000 | 320 | 8 | 20-800 | 1.5 | 7.5 | 13.5 | 5700 × 1900 × 2000 |
| QC12K 4/6000 | 4 | 6000 | 440 | 8 | 20-800 | 1.5 | 15 | 17 | 6500 × 2460 × 2250 |
| QC12K 6/2500 | 6 | 2500 | 190 | 17 | 20-650 | 2 | 7.5 | 5.5 | 3050 × 1650 × 1900 |
| QC12K 6/3200 | 6 | 3200 | 190 | 12 | 20-650 | 1.5 | 7.5 | 6.5 | 3750 × 1650 × 1800 |
| QC12K 6/4000 | 6 | 4000 | 190 | 9 | 20-800 | 1.5 | 7.5 | 8.7 | 4550 × 2000 × 1950 |
| QC12K 6/5000 | 6 | 5000 | 320 | 7 | 20-800 | 1.5 | 15 | 15.5 | 5540 × 2450 × 2300 |
| QC12K 6/6000 | 6 | 6000 | 440 | 5 | 20-800 | 1.5 | 15 | 19.8 | 6545 × 2470 × 2500 |
| QC12K 8/2500 | 8 | 2500 | 190 | 14 | 20-650 | 2 | 11 | 5.8 | 3060 × 1650 × 1800 |
| QC12K 8/3200 | 8 | 3200 | 190 | 10 | 20-650 | 1.5 | 11 | 6.8 | 3760 × 1650 × 1800 |
| QC12K 8/4000 | 8 | 4000 | 190 | 9 | 20-800 | 1.5 | 15 | 8.8 | 4560 × 1960 × 1920 |
| QC12K 8/5000 | 8 | 5000 | 320 | 8 | 20-800 | 1.5 | 18.5 | 16 | 5600 × 2360 × 2180 |
| QC12K 8/6000 | 8 | 6000 | 440 | 6 | 20-800 | 1.5 | 18.5 | 21.5 | 6600 × 2450 × 2500 |
| QC12K 10/2500 | 10 | 2500 | 190 | 10 | 20-800 | 2 | 15 | 7 | 3050 × 1960 × 1920 |
| QC12K 10/3200 | 10 | 3200 | 190 | 9 | 20-800 | 1.5 | 15 | 8.5 | 3800 × 1960 × 1920 |
| QC12K 10/4000 | 10 | 4000 | 400 | 8 | 20-800 | 1.5 | 22 | 12 | 4700 × 2100 × 2200 |
| QC12K 10/6000 | 10 | 6000 | 440 | 6 | 20-800 | 1.5 | 22 | 28 | 6600 × 2100 × 2300 |
| QC12K 12/2500 | 12 | 2500 | 400 | 12 | 20-800 | 2 | 22 | 10.3 | 3170 × 2150 × 2180 |
| QC12K 12/3200 | 12 | 3200 | 400 | 10 | 20-800 | 2 | 22 | 11.6 | 3800 × 2150 × 2180 |
| QC12K 12/4000 | 12 | 4000 | 400 | 8 | 20-800 | 1.75 | 22 | 13.8 | 4700 × 2285 × 2180 |
| QC12K 12/5000 | 12 | 5000 | 440 | 6 | 20-800 | 2 | 22 | 19.5 | 5800 × 2450 × 2400 |
| QC12K 12/6000 | 12 | 6000 | 440 | 5 | 20-800 | 2 | 22 | 32.5 | 6600 × 2600 × 2700 |
| QC12K 12/8000 | 12 | 8000 | 580 | 4 | 20-800 | 1.75 | 22 | 50.5 | 8600 × 3250 × 3200 |
| QC12K 16/2500 | 16 | 2500 | 400 | 11 | 20-800 | 2.5 | 22 | 11 | 3245 × 2290 × 2180 |
| QC12K 16/3200 | 16 | 3200 | 400 | 10 | 20-800 | 2 | 22 | 12.6 | 3870 × 2300 × 2180 |
| QC12K 16/4000 | 16 | 4000 | 600 | 8 | 20-800 | 1.75 | 22 | 17.8 | 4705 × 2575 × 2200 |
| QC12K 16/5000 | 16 | 5000 | 600 | 6 | 20-800 | 2.5 | 30 | 24.8 | 5900 × 2600 × 2700 |
| QC12K 16/6000 | 16 | 6000 | 600 | 5 | 20-800 | 2.5 | 30 | 35 | 6600 × 2700 × 2900 |
| QC12K 20/2500 | 20 | 2500 | 500 | 8 | 20-800 | 2.5 | 30 | 14.3 | 3300 × 2580 × 2300 |
| QC12K 20/3200 | 20 | 3200 | 500 | 7 | 20-800 | 2.5 | 30 | 16 | 4150 × 2600 × 2500 |
| QC12K 20/4000 | 20 | 4000 | 550 | 5 | 20-800 | 2.5 | 30 | 23 | 4850 × 2600 × 2800 |
| QC12K 25/2500 | 25 | 2500 | 550 | 7 | 20-800 | 3 | 37 | 19 | 3200 × 2700 × 2900 |
| QC12K 25/3200 | 25 | 3200 | 600 | 5 | 20-800 | 3 | 37 | 24 | 4200 × 2700 × 3000 |
Як обрати комплектацію
У таблиці кожна товщина прив’язана до своєї довжини й виконання. Допустимий матеріал, його міцність, зазор ножів і ширину смуги узгоджуємо до замовлення. Ходи за хвилину описують роботу механізму, а не кількість готових деталей із завантаженням та сортуванням.
Довжина різання, задній упор, контролер, підтримка тонкого листа, повернення заготовки й відведення обрізків. Для підбору потрібні матеріал, товщина, довжина різу та вимоги до прямолінійності й задирки. Остаточну якість підтверджуємо пробою.
Обговорити комплектацію
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
