Оси пресса — это конкретные движения, а не оценка возможностей

Обычные обозначения просты: Y или Y1/Y2 двигают балку с пуансоном; X задаёт глубину подачи края листа к заднему упору; R меняет высоту пальцев упора; Z1/Z2 разводят эти пальцы вдоль длины листа. Производители считают в общее число разные движения, поэтому «семь осей» само по себе ещё не объясняет возможности машины.

Правильный вопрос при выборе: какие ручные действия должны исчезнуть на моих деталях, а какие останутся? Для одинаковых уголков и простых коробов базовой конфигурации может быть достаточно. R, Z1 и Z2 становятся важнее для длинных, асимметричных или уже частично согнутых деталей.

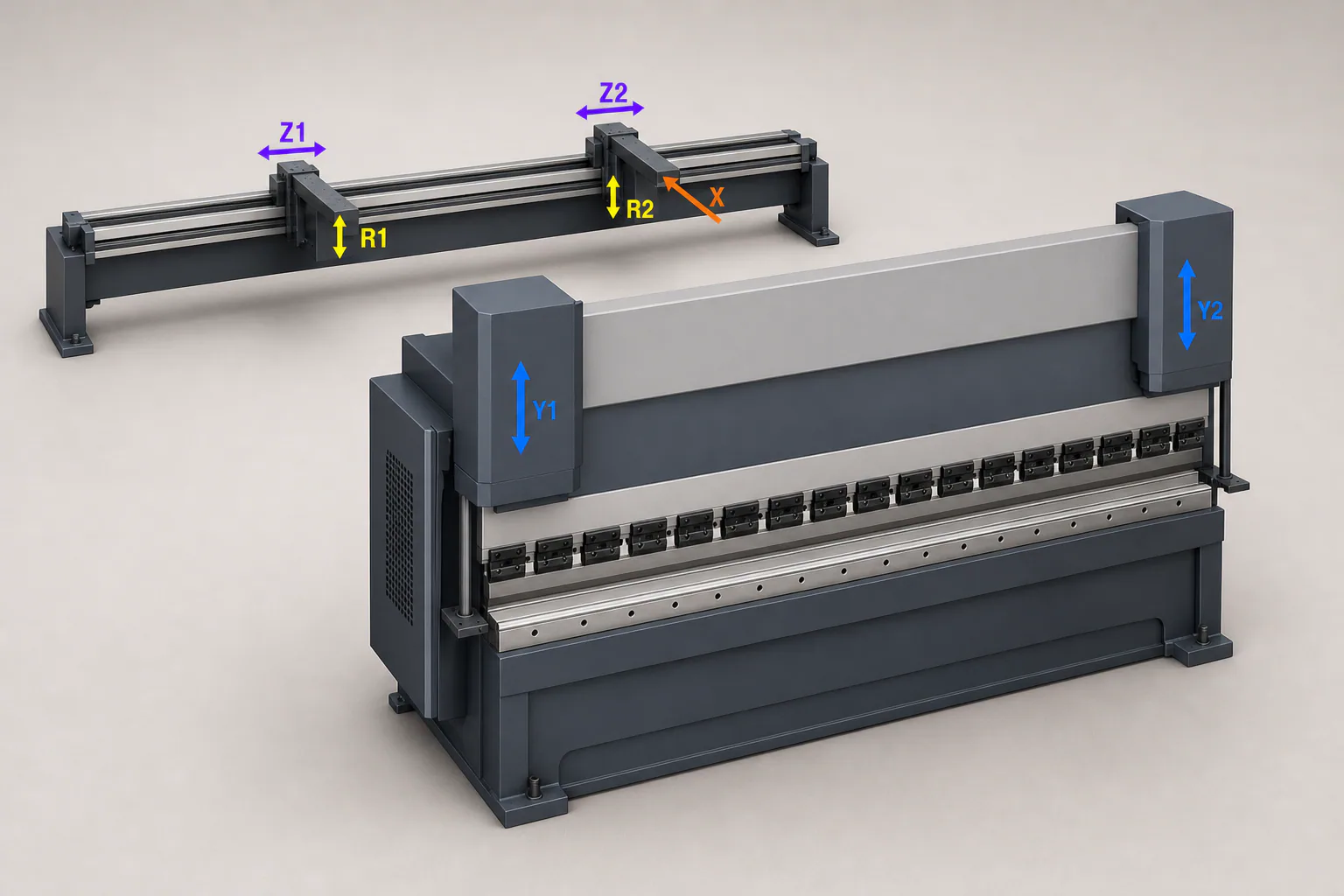

Оригинальная техническая иллюстрация листогибочного пресса: Y1 и Y2 показаны на балке на переднем плане, а задний упор с X, R1/R2 и Z1/Z2 вынесен отдельно позади неё.
  • Y1 / Y2Движение балки
  • X, R, ZЗадний упор
Этот общий вид разделяет два узла: Y управляет балкой, а X, R и Z — задним упором. Это оригинальная техническая иллюстрация, а не фотография конкретной модели.

Y, Y1 и Y2: как пресс формирует гиб

На листогибе работают две разные системы. Спереди находится балка с верхним инструментом — пуансоном; она формирует гиб. За линией гиба стоит задний упор. Его пальцы принимают край листа и задают размер полки. Лист касается именно пальцев, а не длинной балки или направляющей, по которой они ездят.

Здесь чаще всего и возникает путаница. Y не двигает лист по столу, а X не формирует угол. Y/Y1/Y2 относятся к движению балки. X, R и Z1/Z2 относятся к заднему упору. ЧПУ координирует эти движения, но не является ещё одной механической осью.

Следующий ракурс показывает, где физически находятся оба пальца заднего упора. Это карта узлов: по общему фронтальному виду легко узнать Y1/Y2, а X, R и Z нужно читать уже на заднем механизме.

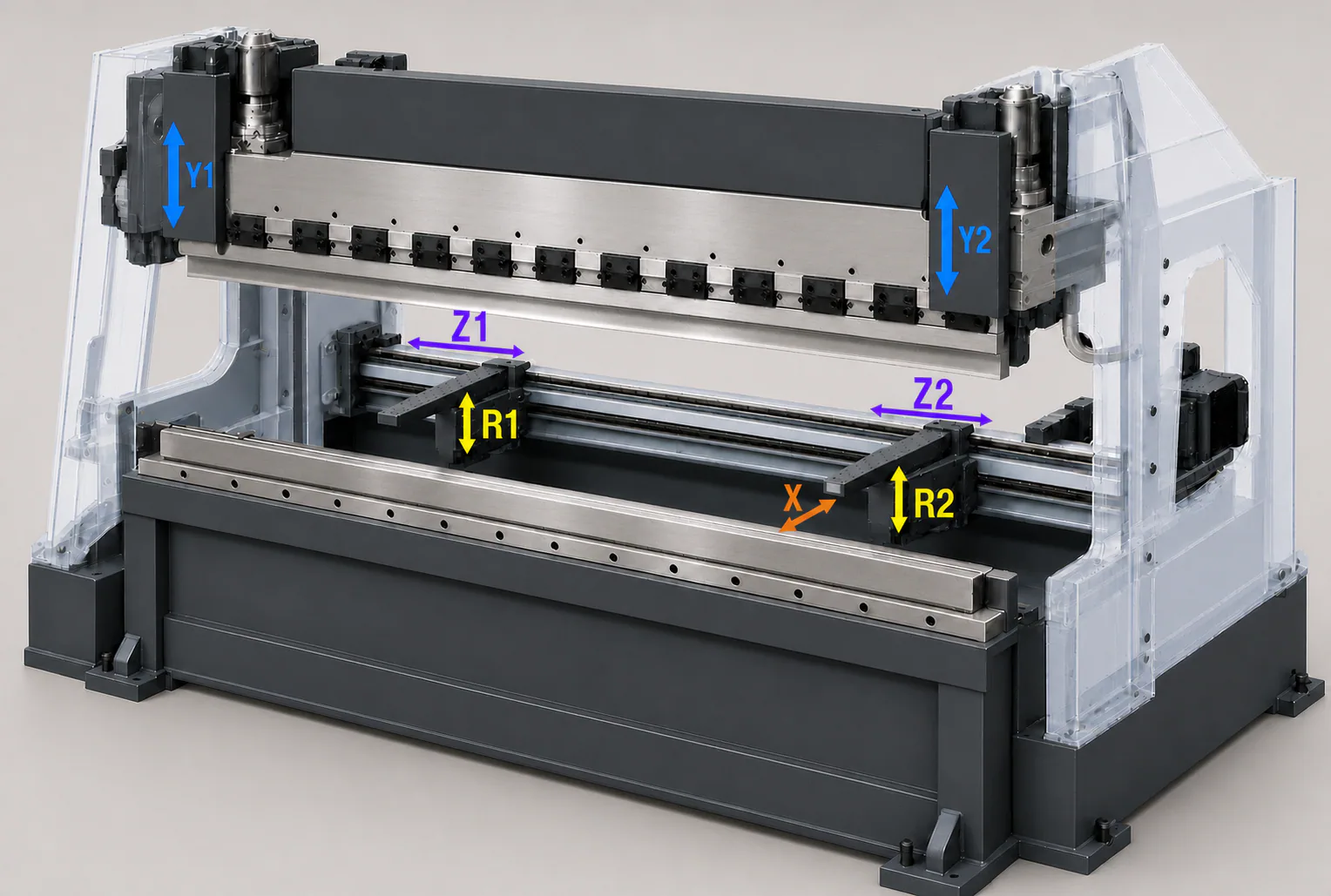

Оригинальная техническая иллюстрация полного листогибочного пресса: Y1 и Y2 находятся на балке, Z1/Z2 идут вдоль задней направляющей, R1/R2 — на пальцах, а X показывает глубину до плоскости базирования заднего упора.
  • X, R, ZДвижения заднего упора
Детальный вид: задняя направляющая, два пальца и оси X, R и Z относятся к одному узлу заднего упора.

Y — это программируемое вертикальное положение балки: насколько пуансон входит в матрицу для конкретного гиба. На многих прессах левую и правую стороны балки управляют отдельно — это Y1 и Y2.

Это не значит, что оператор вручную управляет двумя сторонами. ЧПУ синхронизирует балку до заданного положения. Раздельное управление важно для движения балки, но не отменяет влияние толщины и прочности материала, инструмента, длины гиба и компенсации прогиба.

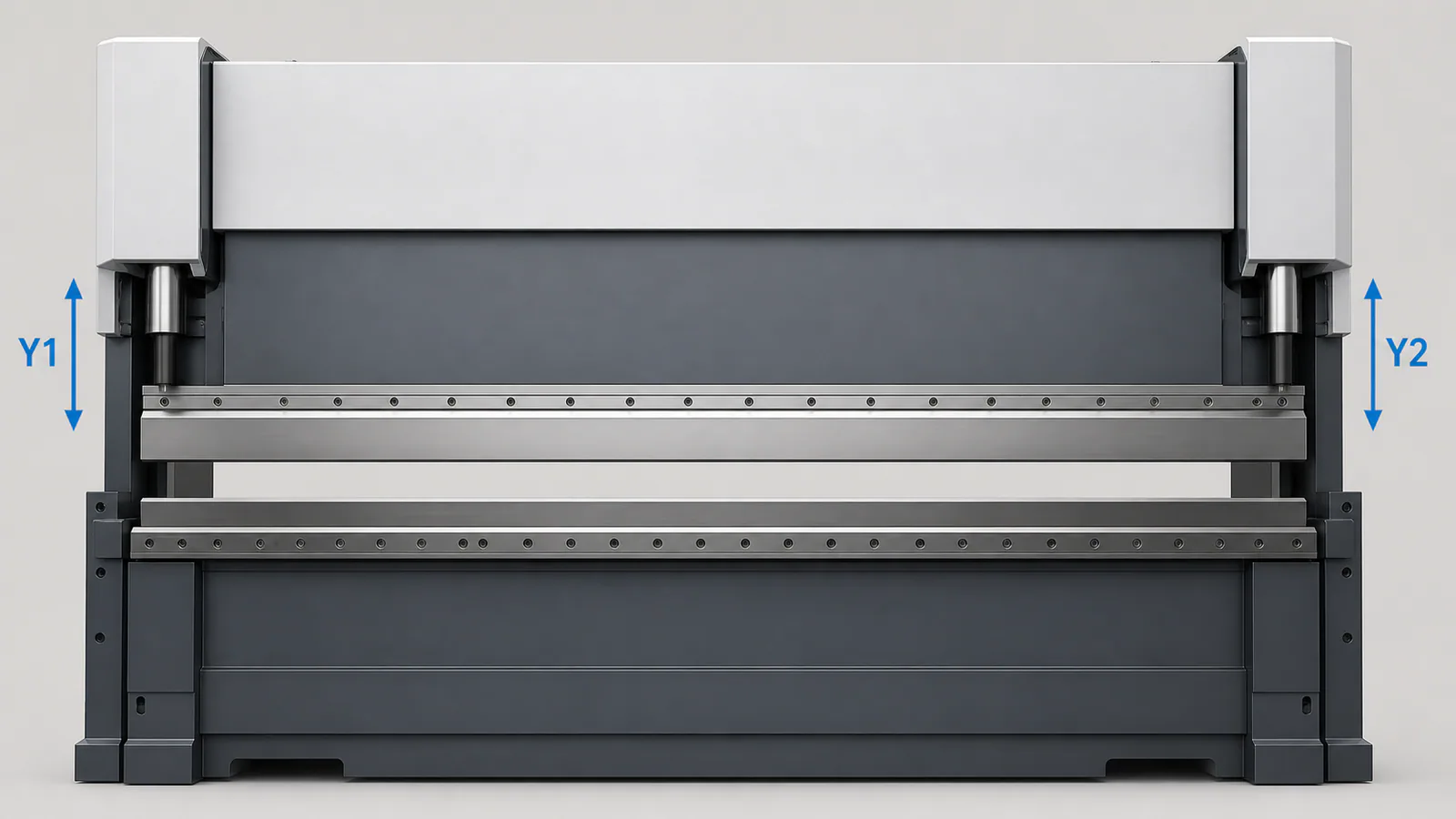

Оригинальная фронтальная техническая иллюстрация листогибочного пресса: Y1 обозначает левую, Y2 — правую сторону балки; вместе они формируют программное движение гибки.
  • Y1 / Y2Синхронность балки
Y1 и Y2 показывают движение двух сторон балки. Они не гарантируют одинаковый угол для любого материала без настройки процесса.

X: ось, которая чаще всего задаёт размер полки

Когда лист подают в пресс, его край касается пальца заднего упора. Расстояние от края до линии гиба становится будущей полкой. X двигает задний упор вперёд и назад, задавая это расстояние.

Для повторяющихся деталей X — одна из самых полезных осей: она убирает постоянную ручную разметку. Она не измеряет готовую деталь вместо оператора, а только возвращает лист в программную точку. На демонстрации смотрите весь цикл: отходит ли упор от уже согнутого борта, приходит ли в следующую позицию и хватает ли хода для самой глубокой полки.

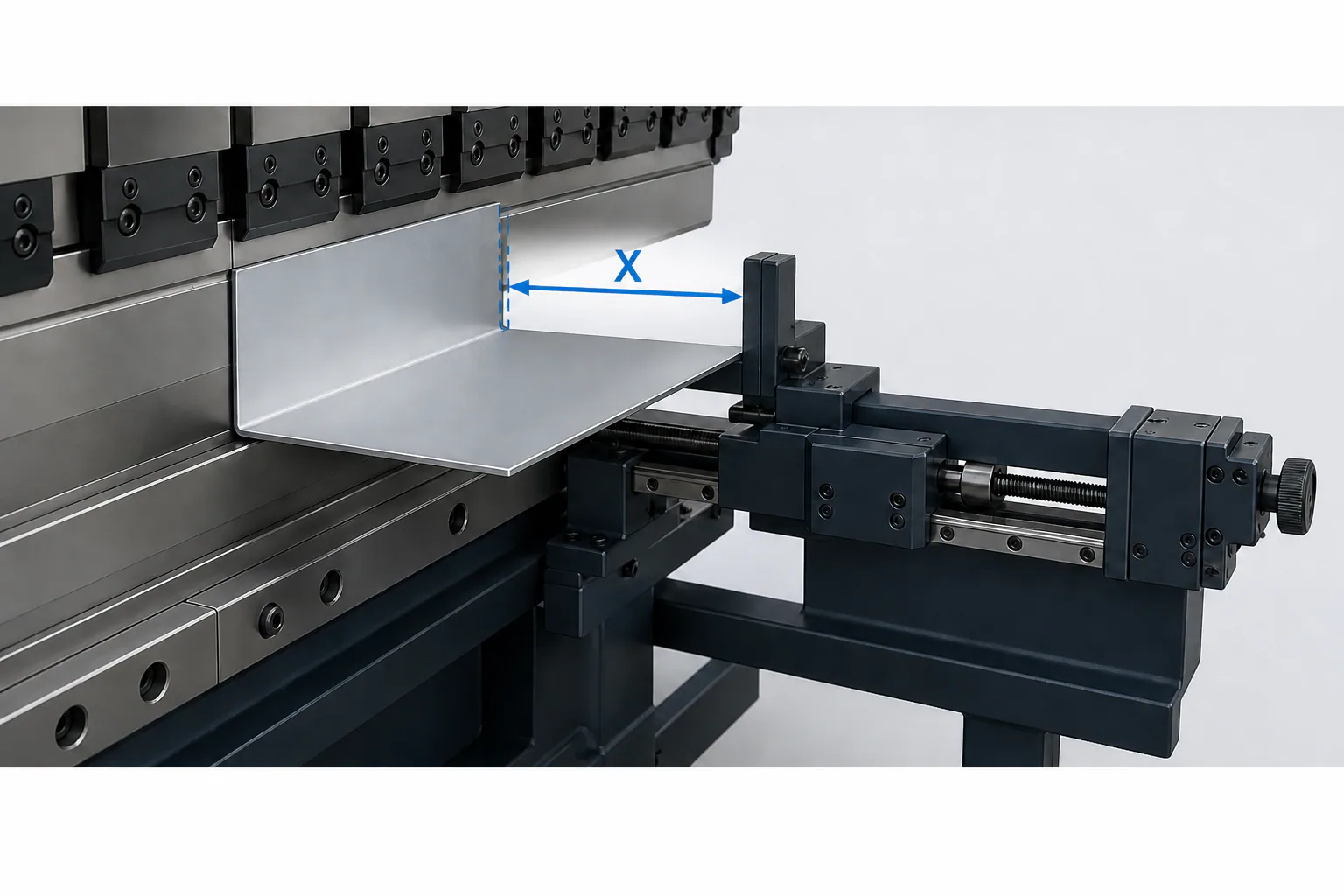

Оригинальная техническая иллюстрация профиля детали: X показывает расстояние между пальцем заднего упора и линией гиба.
  • XРасстояние до линии гиба
X задаёт глубину базирования — точку, от которой определяется полка до гибки.
Отправить 2–3 чертежа для карты осей

R: когда пальцу упора нужна ещё и высота

Иногда пальцу недостаточно стоять на правильной глубине X. Уже согнутый борт может оказаться выше или ниже точки, где деталь нужно поддержать перед следующим гибом. R поднимает и опускает палец заднего упора.

R полезна только в реальном маршруте гибки. Если каждая деталь базируется по одному плоскому краю, эта ось может почти не влиять на работу. Если оператору приходится переворачивать деталь, переставлять пальцы или искать другую точку опоры из-за уже согнутого борта, R убирает повторяющиеся ручные действия.

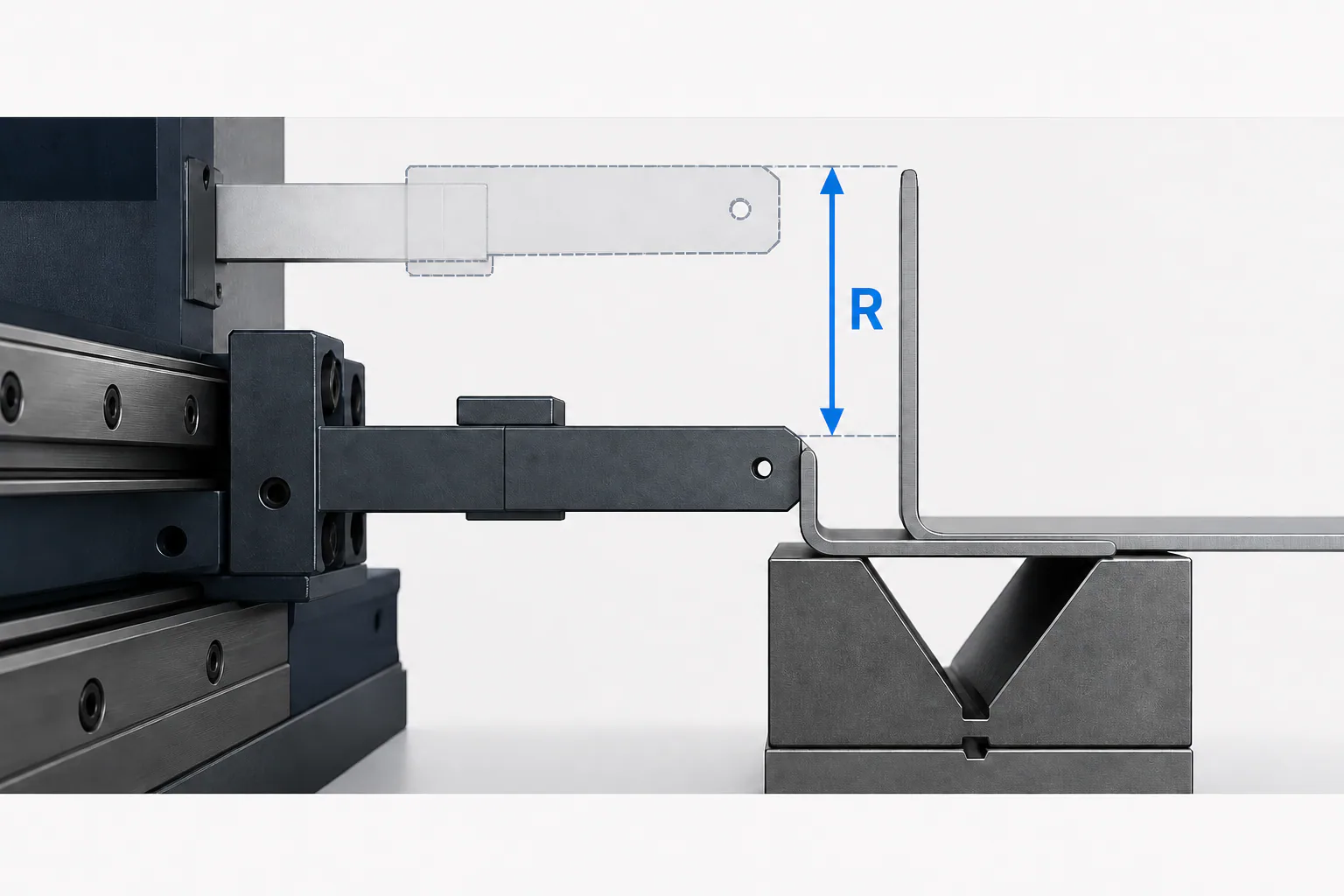

Оригинальная техническая иллюстрация согнутой детали: R поднимает или опускает палец заднего упора, чтобы принять край на нужной высоте.
  • RВысота пальца упора
Проверяйте R по реальной последовательности: мешает ли предыдущий гиб стабильно принять край на одной высоте?

Z1 и Z2: где пальцы стоят вдоль листа

У заднего упора обычно есть минимум два пальца. Z1 и Z2 двигают их влево и вправо вдоль длины машины. Не путайте это с X: X задаёт глубину до линии гиба, а Z — боковое положение точек опоры.

Независимые Z1/Z2 помогают для длинных, асимметричных, прорезных или неровных деталей, когда пальцы должны поддержать лист в полезных точках, а не в одном фиксированном расстоянии. Для простого прямоугольного листа они могут быть не нужны.

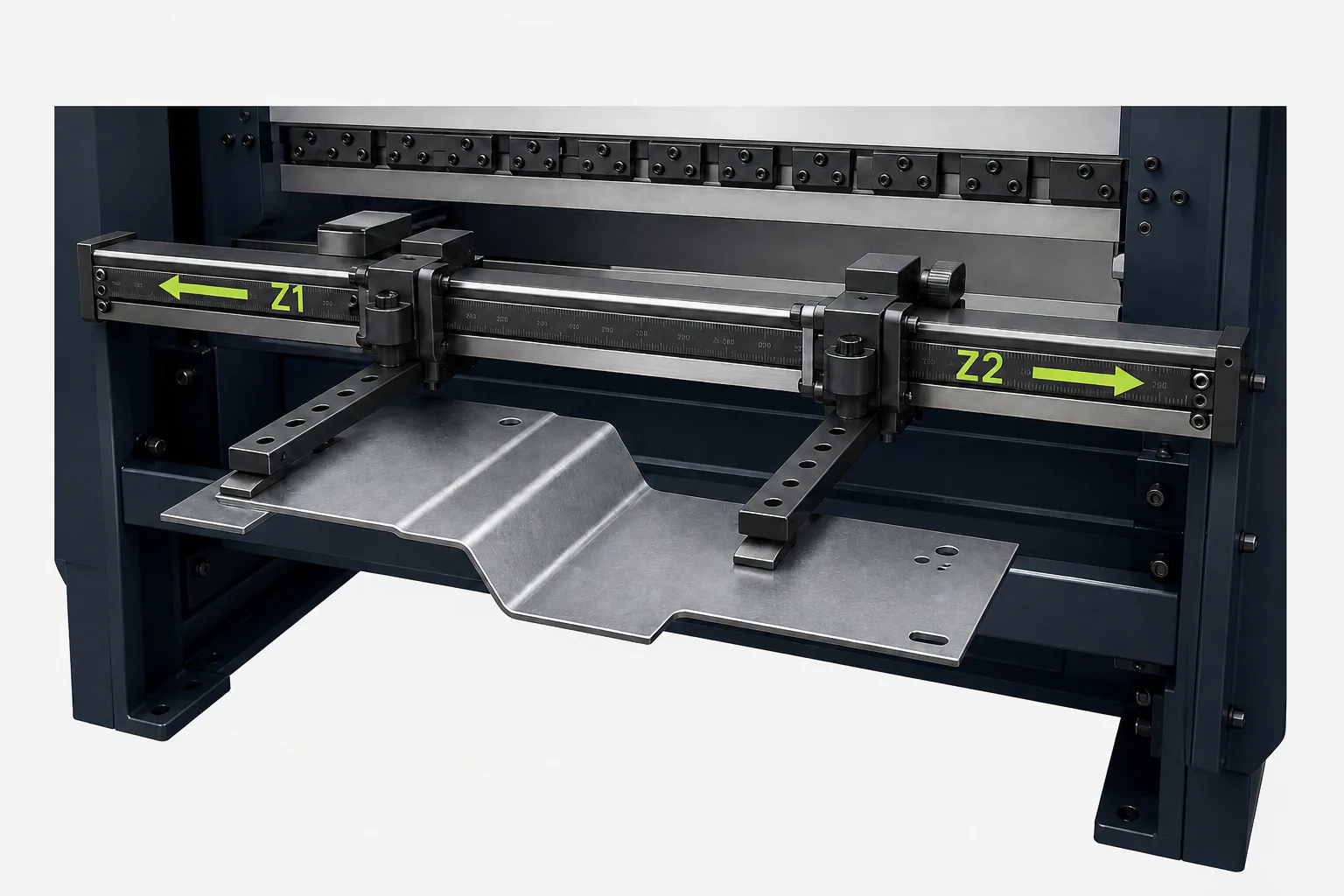

Оригинальная техническая иллюстрация заднего упора: Z1 и Z2 независимо двигают левый и правый пальцы вдоль направляющей.
  • Z1 / Z2Боковое положение пальцев
Z1/Z2 расставляют точки опоры вдоль листа; X отвечает за расстояние до линии гиба.

Почему «4, 6 или 7 осей» — не полный ответ

Базовая логика обычно проста: Y формирует гиб, X повторяет нужный размер полки. R и Z1/Z2 становятся полезны, когда геометрия или последовательность гибов требует менять высоту и боковое положение опоры без ручного вмешательства.

Поэтому два пресса с одинаковой цифрой в каталоге могут отличаться. Просите перечень установленных движений, независимое управление левой и правой сторонами, реальный ход каждой оси и список действий, которые всё равно останутся ручными, а не только максимальное число из спецификации.

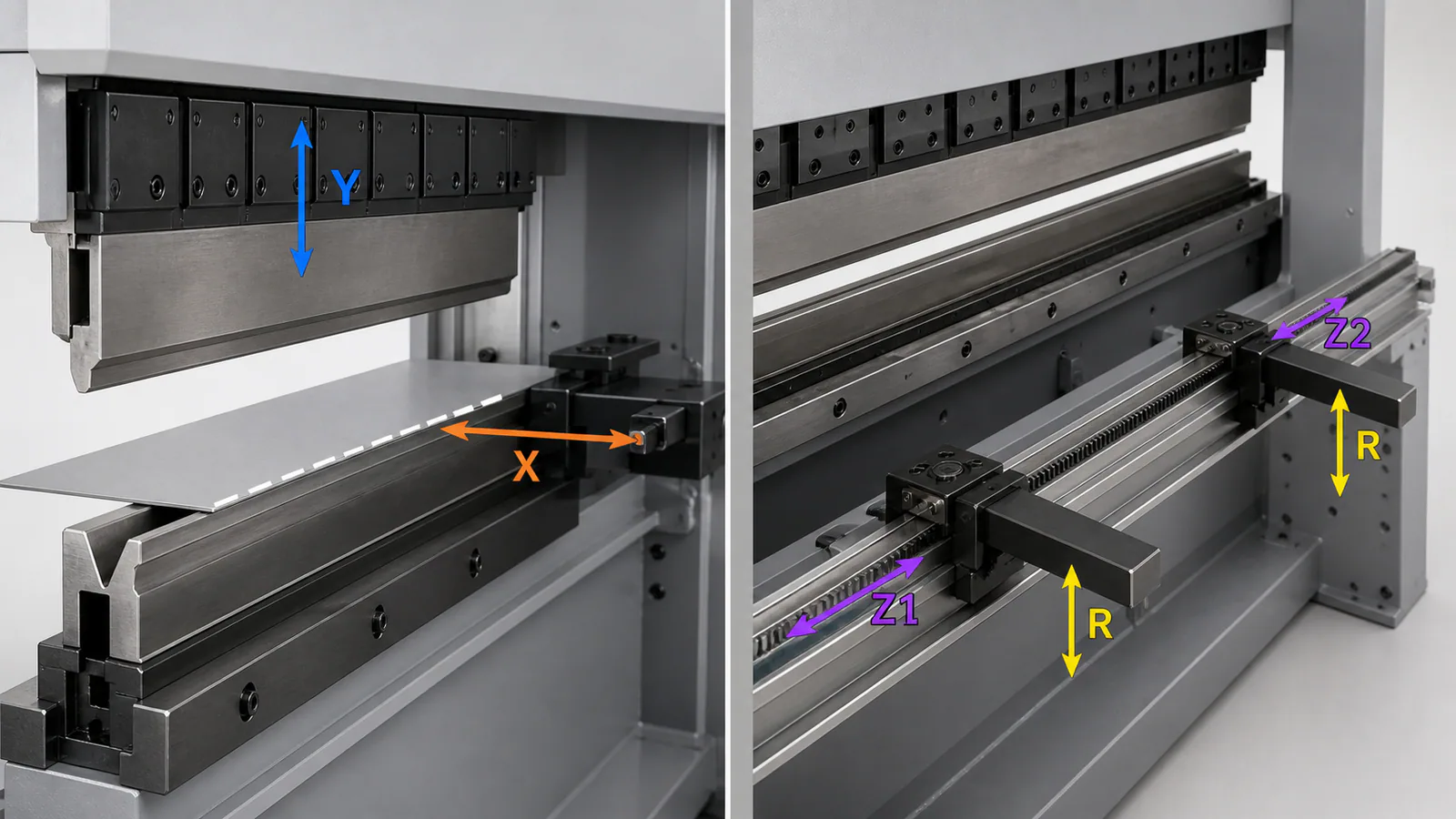

Оригинальная техническая иллюстрация конфигураций листогибочного пресса: слева Y и X задают движение балки и глубину до пальца заднего упора; справа R и Z1/Z2 показывают движения двух пальцев.
  • Базовая конфигурацияY + X
  • Дополнительные движенияR, Z1, Z2
Слева — базовые движения Y и X; справа — отдельные движения пальцев R и Z1/Z2. Это не шкала «лучше/хуже»: нужный набор зависит от геометрии ваших деталей.

Что делает ЧПУ — и чего оно не добавит к механике

ЧПУ — это числовое программное управление. Контроллер хранит программу детали, ведёт последовательность гибов и подаёт команды на установленные оси. Простой контроллер принимает размеры и углы; более развитый может показывать деталь, инструмент и часть проверок последовательности или коллизий.

Уточняйте, что продавец понимает под «полуавтоматическим» режимом: что позиционируется само, что оператор переставляет вручную, когда деталь переворачивается и что проверяется после первой детали.

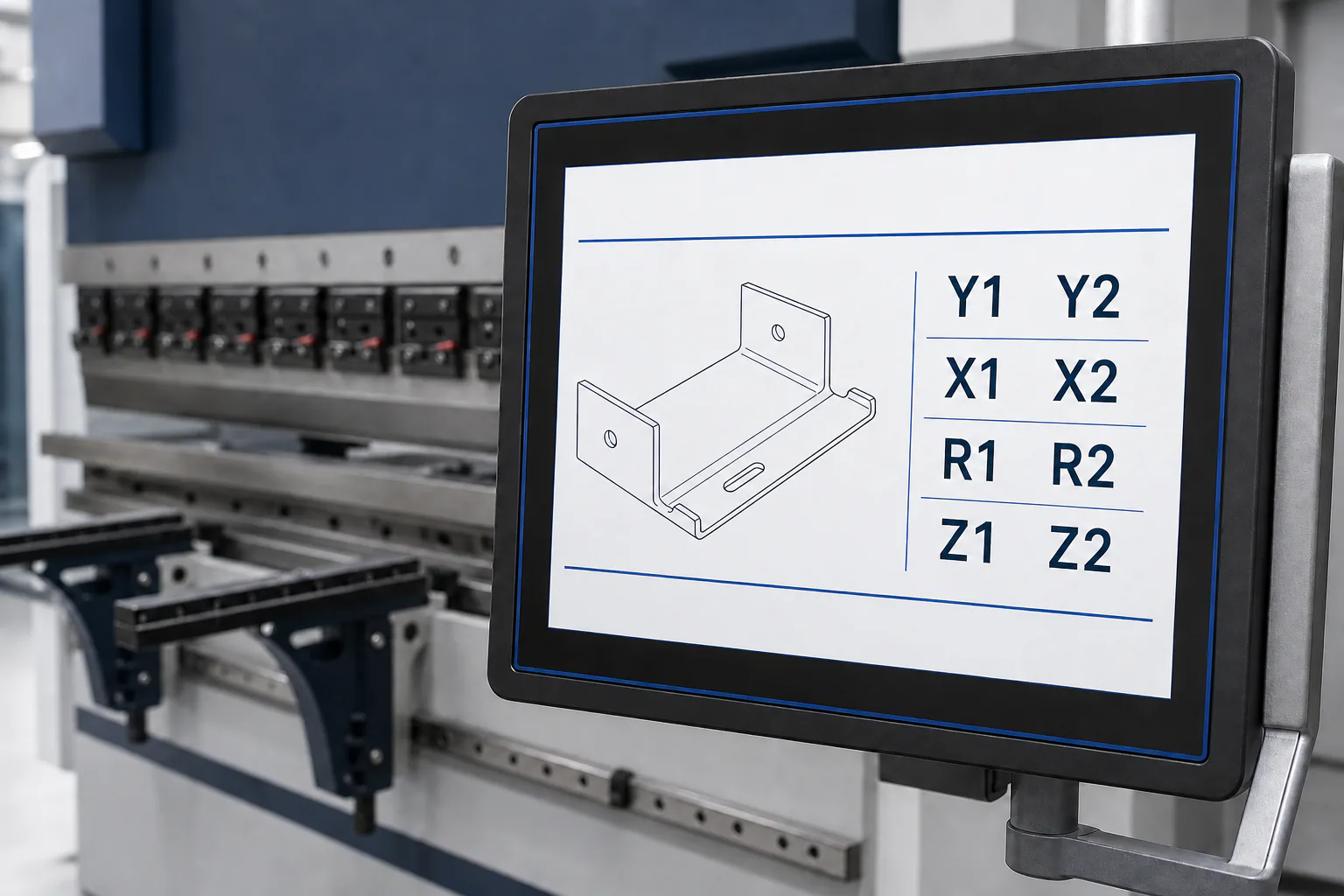

Оригинальная техническая иллюстрация контроллера ЧПУ: он выполняет программу детали только через установленные механические оси листогибочного пресса.
  • ЧПУКоординирует доступные оси
ЧПУ координирует доступные движения. Оно не заменяет отсутствующую ось заднего упора или физическую проверку детали.
Согласовать демонстрацию цикла гибки на ваших деталях

Как выбрать оси и не купить лишние опции

Подготовьте не одну удобную для показа деталь: добавьте простую серийную, длинную, асимметричную, деталь с короткими бортами и деталь с несколькими последовательными гибами. Для каждой укажите материал, толщину, критичный размер полки, инструмент и ожидаемый размер партии.

Попросите показать весь маршрут, а не один гиб: где базируется лист, как меняются X, R и Z, не цепляет ли уже согнутый борт упор, какие действия остаются ручными и как проверяют первую деталь. Дополнительная ось нужна тогда, когда она устраняет конкретное повторяющееся ручное действие. В противном случае она не делает пресс автоматически лучше.
