Осі листозгинального преса: що роблять Y, X, R, Z1/Z2 і скільки їх вам потрібно

Осі преса — це не «кількість можливостей», а конкретні рухи

Найпоширеніші позначення такі: Y або Y1/Y2 рухають балку з пуансоном; X задає, на яку глибину край листа подається до заднього упору; R змінює висоту пальців упору; Z1/Z2 розводять ці пальці вздовж довжини листа. У різних виробників у підсумкову кількість можуть входити різні рухи, тому «7 осей» саме по собі ще не пояснює, що вміє машина.

Правильне запитання перед купівлею звучить інакше: які ручні дії на моїх деталях мають зникнути, а які все одно залишаться? Для однакових кутників і простих коробів достатньою може бути базова конфігурація. Для довгих, асиметричних або вже частково зігнутих деталей важливими стають R, Z1 і Z2.

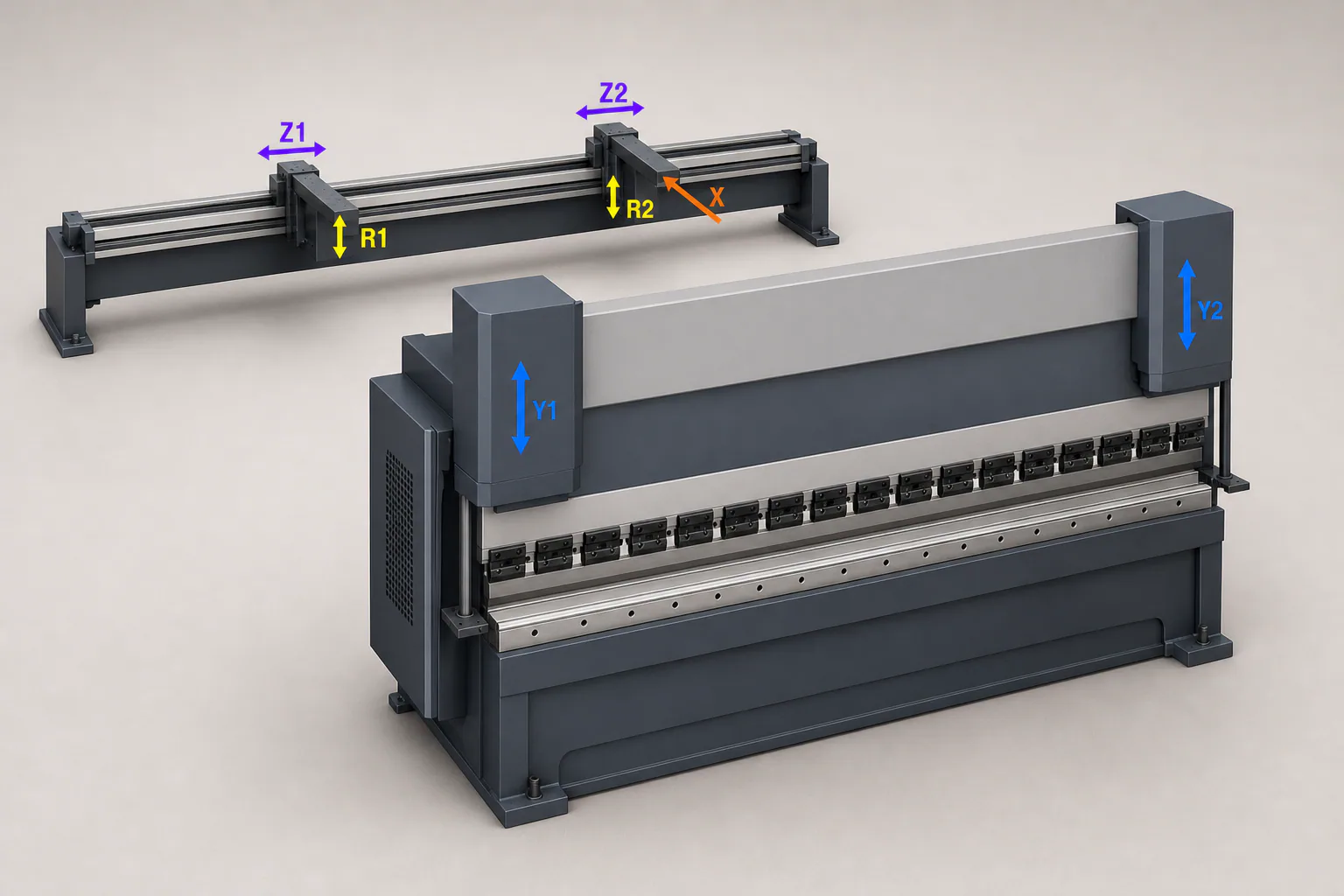

Оригінальна технічна ілюстрація листозгинального преса: у передньому плані Y1 і Y2 на балці, а позаду окремо показано задній упор з X, R1/R2 та Z1/Z2. — Загальний вигляд розділяє два вузли: Y керує балкою, а X, R і Z — рухами заднього упору. Це оригінальна технічна ілюстрація, а не фото конкретної моделі.

Y, Y1 і Y2: осі, що відповідають за рух балки

На пресі працюють два різні вузли. Спереду — балка з верхнім інструментом, пуансоном. Вона опускається в матрицю й формує сам згин. Позаду лінії згину стоїть задній упор: його пальці приймають край листа та задають розмір полиці. Лист торкається саме пальців, а не довгої балки чи напрямної, на яких вони рухаються.

Саме тут часто виникає плутанина. Y не пересуває лист по столу, а X не формує кут. Y/Y1/Y2 належать до руху балки. X, R і Z1/Z2 належать до заднього упору. Контролер ЧПК не є віссю — він зберігає програму та дає команди тим рухам, які реально є в механіці.

На наступному ракурсі видно, де фізично стоять обидва пальці заднього упору. Він потрібен як карта вузлів: загальний фронтальний вигляд допомагає впізнати Y1/Y2, а положення X, R і Z треба читати вже на задньому вузлі.

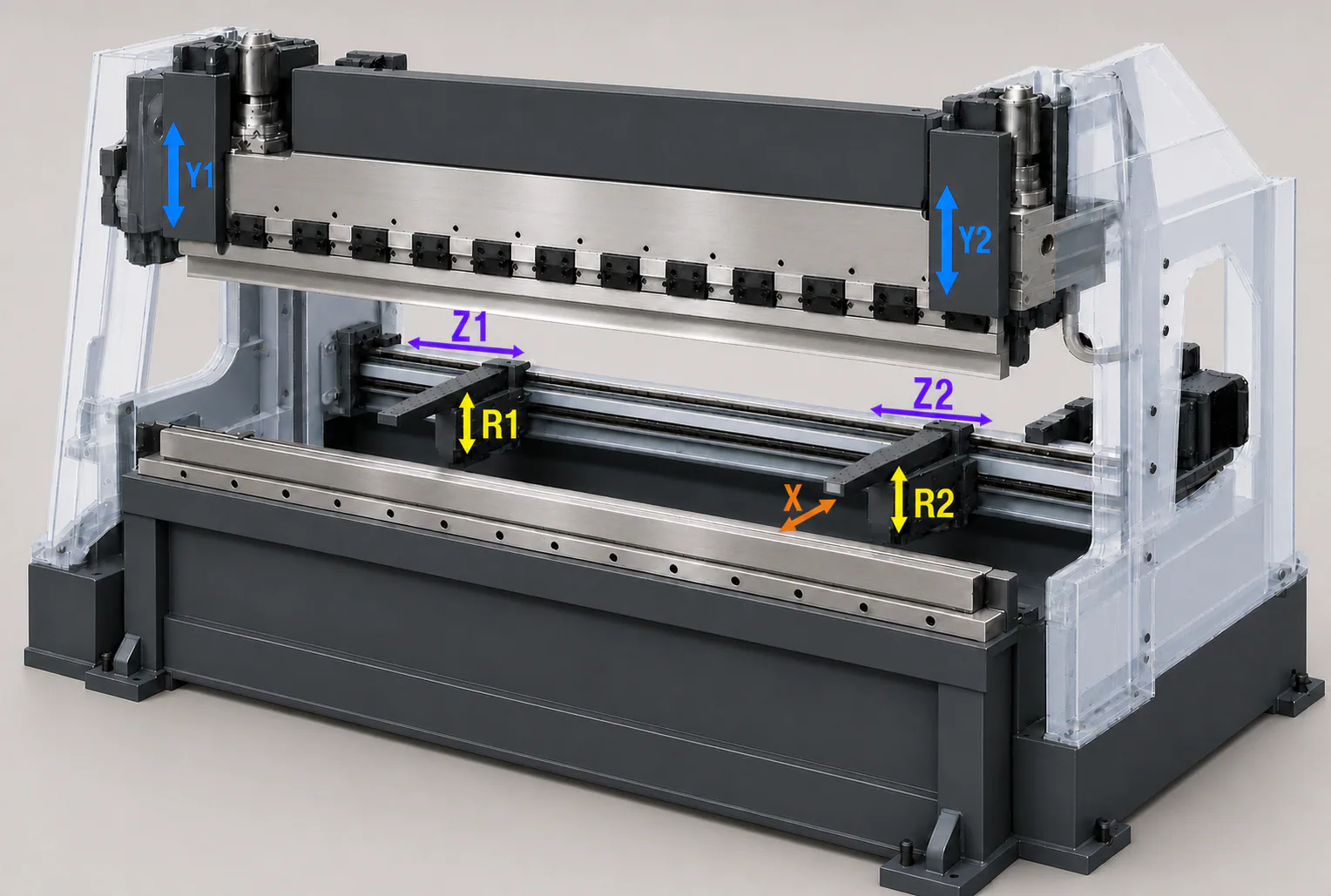

Оригінальна технічна ілюстрація повного листозгинального преса: Y1 і Y2 на балці, Z1/Z2 уздовж рейки, R1/R2 на пальцях та X до площини базування заднього упору. — Детальний вигляд: задня напрямна, два пальці й осі X, R та Z належать до одного вузла заднього упору.

Y — це програмна позиція балки по вертикалі: на яку глибину пуансон заходить у матрицю. На сучасних пресах ліву та праву сторони балки часто вимірюють і керують ними окремо — Y1 та Y2. Для оператора це не дві окремі балки: контролер синхронізує сторони, щоб балка працювала в заданому положенні.

Не варто трактувати Y1/Y2 як гарантію точного кута для будь-якого листа. На результат також впливають товщина й фактична міцність матеріалу, радіус і стан інструменту, довжина згину, компенсація прогину та правильна програма. Осі дають машині керований рух; вони не скасовують технологію.

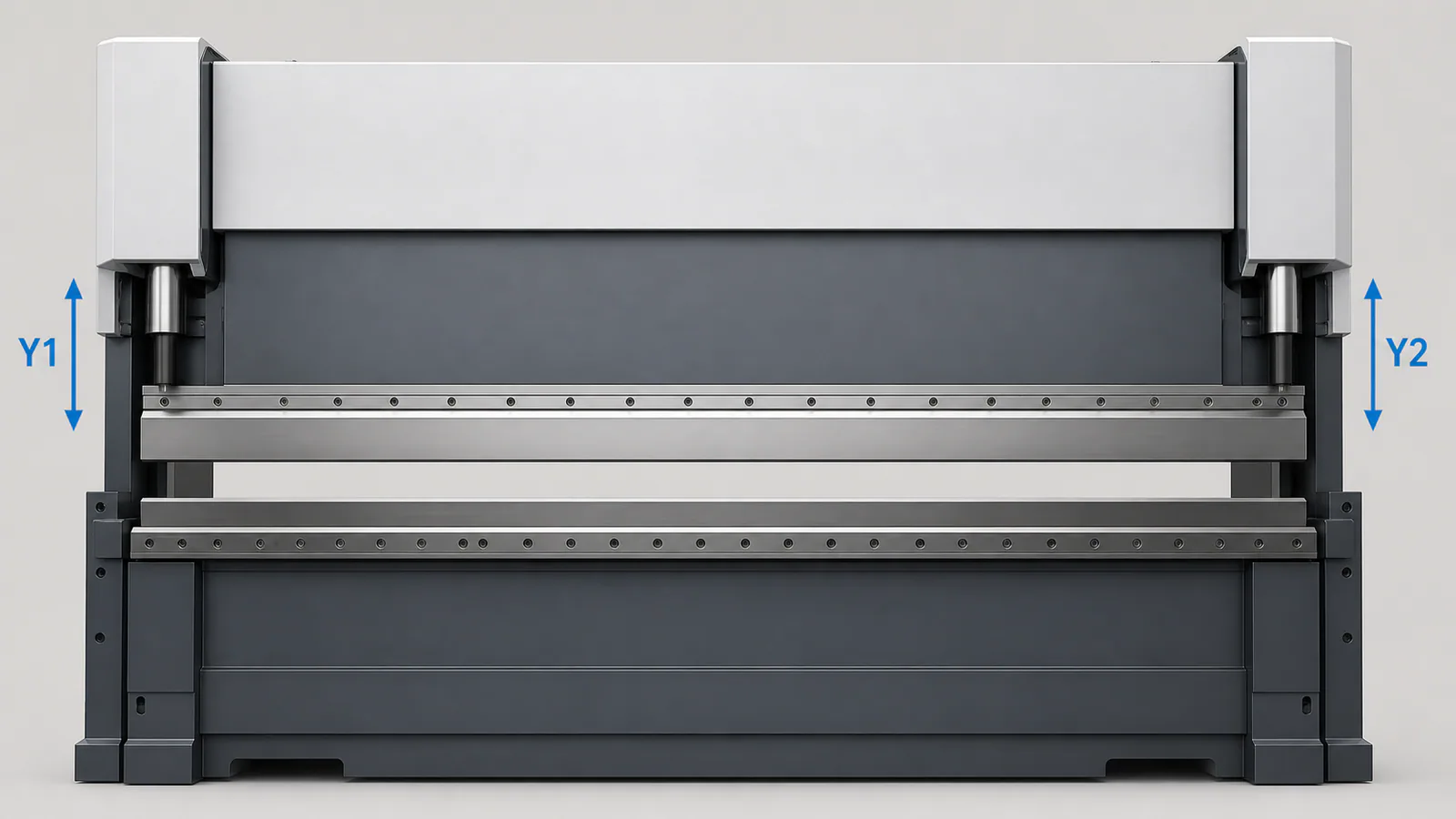

Оригінальна фронтальна технічна ілюстрація листозгинального преса: Y1 позначає ліву, Y2 — праву сторону балки, які разом формують програмний рух згину. — Y1 і Y2 показують керований рух сторін балки. Їхня наявність не звільняє від перевірки матеріалу, інструменту та послідовності згинів.

X: вісь, яка найчастіше задає розмір полиці

Коли оператор подає лист у прес, його край торкається пальців заднього упору. Відстань від цього краю до лінії згину визначає майбутню полицю. X пересуває упор уперед або назад і кожного разу повертає його у потрібну позицію. Для типових коробів, кутників і повторюваних серій це одна з найкорисніших осей.

Вісь X не «вимірює готову деталь» і не замінює контроль першого виробу. Вона задає положення базування. Якщо креслення містить різні полиці, програма змінює X між згинами. Саме тому під час демонстрації варто дивитися не на одну позицію, а на повну програму: як упор відходить, куди повертається і чи не заважає вже зігнута геометрія.

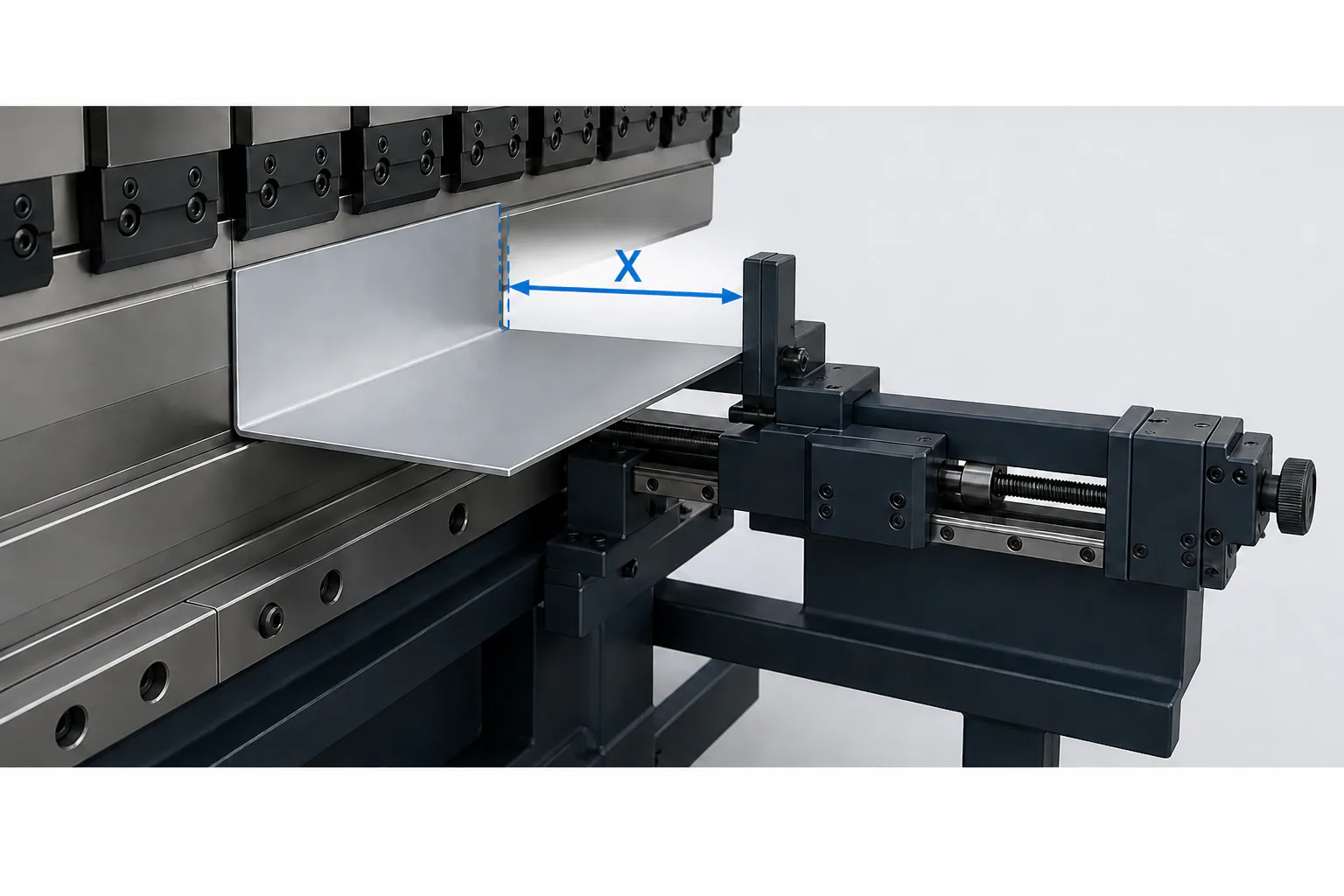

Оригінальна технічна ілюстрація профілю деталі: X показує відстань між пальцем заднього упору та лінією згину. — X — це глибина базування, а не довжина столу чи габарит самого преса.

Надіслати 2–3 креслення для карти осей

R: коли важлива не тільки глибина, а й висота базування

Палець заднього упору має не лише стояти на правильній глибині. Іноді він має прийняти край вище або нижче: наприклад, коли попередній згин утворив борт, за який деталь може зачепитися. R піднімає та опускає пальці упору. Це дозволяє перейти на інший етап без ручного переставляння, якщо така зміна справді потрібна вашому маршруту гнуття.

R не обов’язкова для кожної номенклатури. Якщо деталі прості, упор приймає однаковий край і жодна сформована полиця не заважає, додаткова вісь може майже не впливати на щоденну роботу. Її цінність з’являється там, де без зміни висоти оператору доводиться перевертати деталь, переставляти пальці або шукати іншу точку базування.

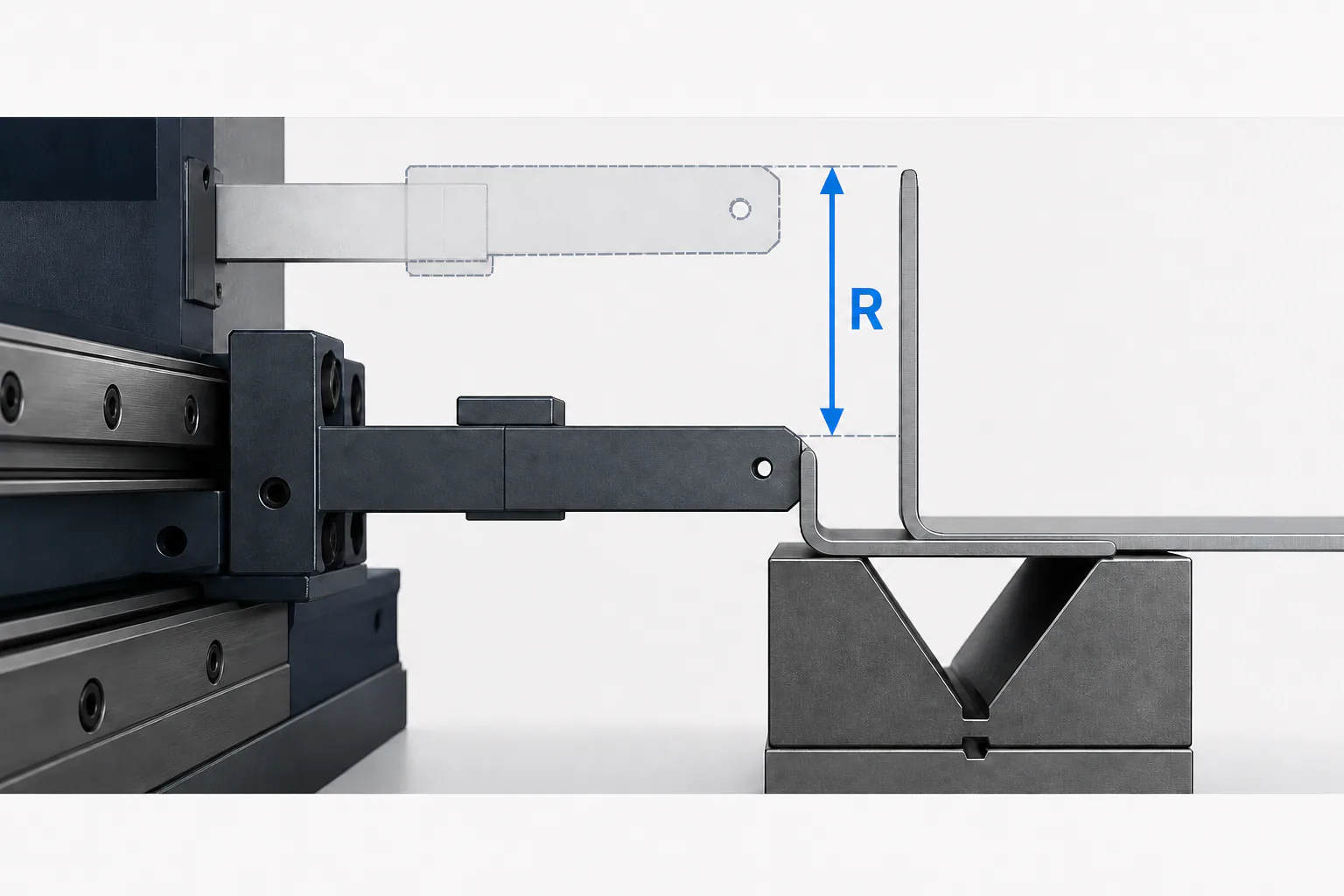

Оригінальна технічна ілюстрація зігнутої деталі: R піднімає або опускає палець заднього упору, щоб прийняти край на потрібній висоті. — Потребу в R перевіряють за реальним маршрутом: чи заважає попередній згин стабільно подати деталь до упору.

Z1/Z2: осі для положення двох пальців уздовж деталі

У заднього упору зазвичай є щонайменше два пальці. Z1 та Z2 задають, де вони стоять уздовж довжини машини. Вони не рухають деталь до або від лінії згину — за це відповідає X. Їхня задача інша: розставити точки опори так, щоб край деталі базувався там, де це зручно й повторювано.

Це корисно для довгих деталей, асиметричних заготовок, коротких фланців, вирізів, прорізів або виробів, де два пальці не можуть залишатися в одній фіксованій позиції. Але й тут важливий не список можливостей, а конкретна демонстрація: де саме стоятимуть пальці на вашій деталі до кожного згину й чому.

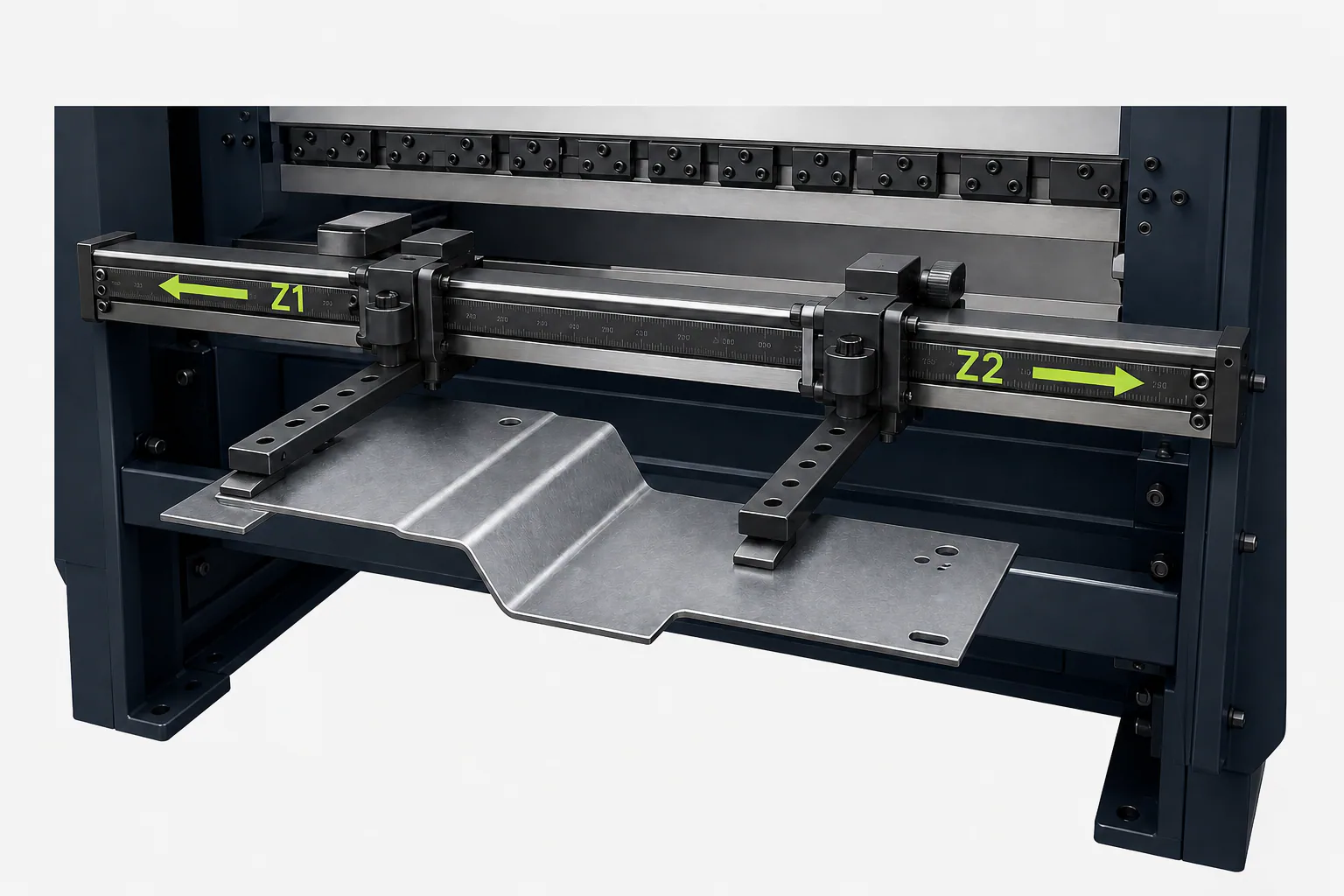

Оригінальна технічна ілюстрація заднього упору: Z1 і Z2 незалежно переміщують лівий та правий пальці вздовж напрямної. — Не плутайте Z1/Z2 з X: Z змінює бокове положення точок опори, а X — глибину базування.

Що насправді означають «4 осі», «6 осей» і «7 осей»

Єдиної універсальної формули немає. Один виробник може назвати конфігурацію за кількістю осей заднього упору, інший додасть осі балки, незалежні ліві й праві рухи або окремі допоміжні функції. Через це дві машини з однаковою цифрою в рекламному описі можуть мати різні можливості.

Замість запитання «скільки осей у цього преса?» корисніше поставити п’ять конкретних: чи є незалежне керування Y1/Y2; який рух X і чи вистачає його для найглибшої полиці; чи потрібна R для вже зігнутих бортів; чи можуть Z1/Z2 стати в потрібні точки опори; які рухи все одно залишаться ручними.

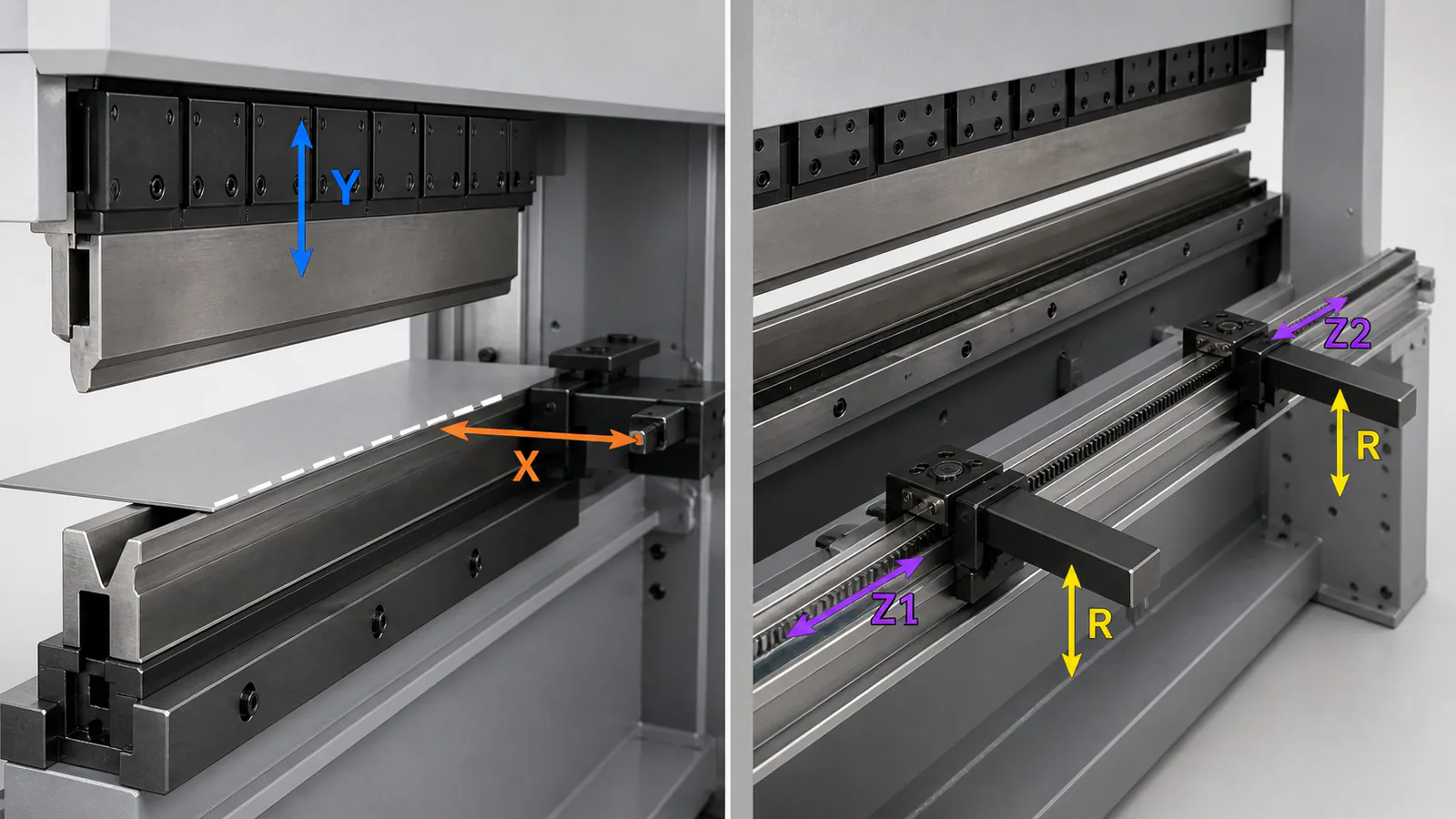

Оригінальна технічна ілюстрація конфігурацій листозгинального преса: ліворуч Y та X задають рух балки й глибину до пальця заднього упору; праворуч R і Z1/Z2 показують рухи двох пальців. — Ліворуч — базові рухи Y і X; праворуч — окремі рухи пальців R та Z1/Z2. Це не шкала «кращий/гірший»: потрібний набір залежить від геометрії ваших деталей.

ЧПК, напівавтоматичний і ручний режим: у чому різниця

ЧПК — це числове програмне керування. Воно зберігає програму, приймає або обчислює позиції, подає команди доступним осям і веде оператора через послідовність згинів. Контролер може бути простим — для введення розмірів і кутів, — або графічним із візуалізацією деталі, бібліотекою інструменту, розрахунком послідовності та перевіркою частини колізій.

Під словом «напівавтоматичний» у продажу можуть мати на увазі різні речі: ручне встановлення частини упорів, автоматичне позиціонування тільки X, програмний рух балки з ручною зміною інструменту або інший набір операцій. Тому просіть розшифрувати термін через дії оператора: що він робить руками до кожного згину, що машина ставить сама, а що перевіряється на першій деталі.

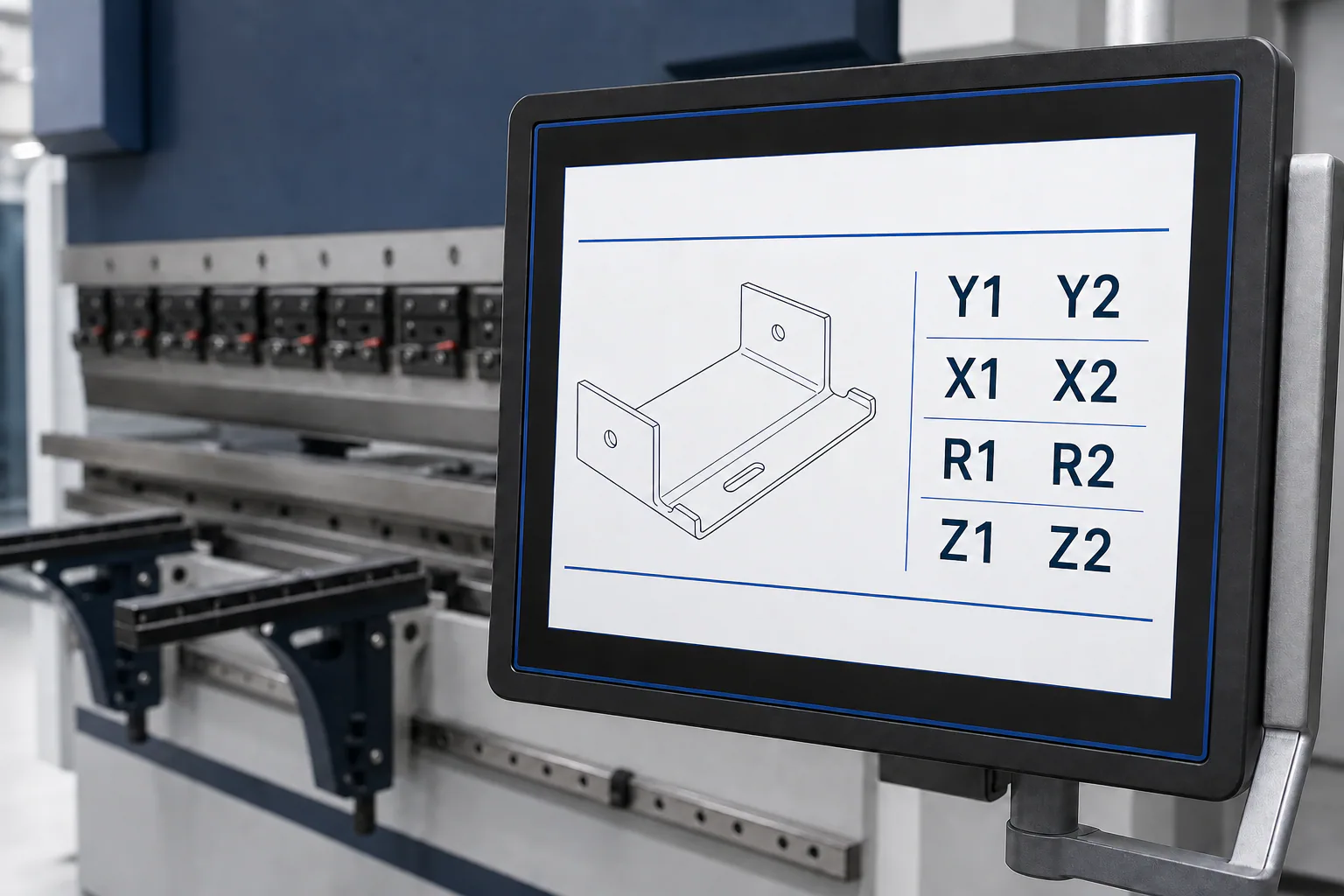

Оригінальна технічна ілюстрація контролера ЧПК: він веде програму деталі та задає позиції лише встановленим механічним осям. — Правильне питання до контролера: чи веде він ваш маршрут гнуття зрозуміло та чи керує саме тими рухами, які є на запропонованій машині.

Погодити демонстрацію циклу гнуття на ваших деталях

Як перевірити конфігурацію до купівлі

Підготуйте не одну «показову» деталь, а невеликий набір: просту серійну, довгу, деталь із коротким бортом, асиметричну або перфоровану та виріб з кількома послідовними згинами. Для кожної вкажіть матеріал, товщину, партію, інструмент і критичний розмір полиці. Потім попросіть показати повну програму: базування, відхід упору, зміну X, R і Z1/Z2, поворот деталі, можливі ручні дії та перший контрольний виріб.

Матеріал про тест листозгинального преса перед купівлею допоможе перетворити цей список на короткий сценарій приймальної перевірки. А у статті про вибір листозгинального преса зібрані інші параметри, які не можна відокремлювати від осей: зусилля, довжина, інструмент і робочий простір.

Конфігурація підходить тоді, коли вона зрозуміло та повторювано проходить ваші деталі — не коли її можна описати найбільшою цифрою в каталозі.
