Приёмочное испытание нужен не для камеры, а для будущей операции

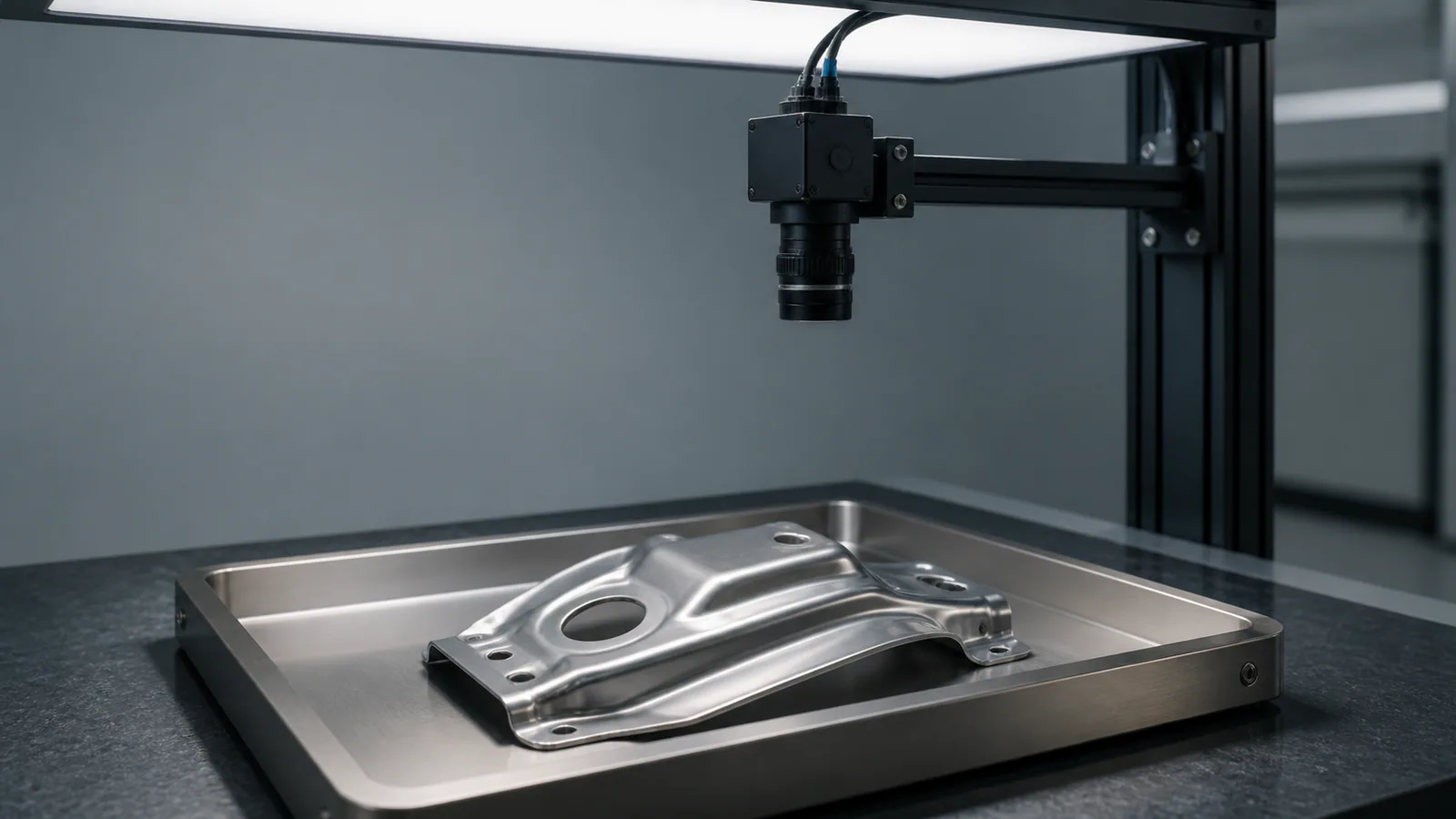

На демонстрации система машинного зрения часто видит одну чистую деталь в удобном положении. На производстве металл может блестеть под другим углом, иметь следы масла, окалину, царапины или частично перекрываться соседней деталью. Если робот должен взять деталь, важна не красивая картинка и не само наличие облака точек, а стабильное решение всей ячейки: находит ли система допустимую точку захвата, доходит ли до нее робот без столкновения и укладывается ли цикл в требуемое время.
Поэтому приёмочное испытание — это заранее согласованная проверка на реальных или репрезентативных производственных деталях. Она нужна до покупки или окончательного утверждения решения, чтобы границы применимости были понятны обеим сторонам. Особенно это важно для блестящего металла: название «3D» само по себе не означает одинаково надежного измерения любой поверхности.
Эта статья не заменяет инженерный проект и не устанавливает универсальные числовые нормы. Ее цель — помочь сформировать тест так, чтобы он соответствовал реальному решению, а не самой удобной демонстрационной сцене.
Почему блестящий, темный и загрязненный металл меняет результат
Оптический сенсор получает информацию из света, который вернулся от поверхности. На матовой детали отражение часто рассеивается шире. На полированном или зеркальном металле значительная часть света может уйти в направлении, где камера его не увидит; в другом положении в кадре, напротив, может появиться яркое пятно. Темные покрытия, окалина, масло, пыль и локальные царапины тоже меняют контраст или полноту измеренных данных.
Это не означает, что блестящий металл «не сканируется». Разные принципы 2D/3D-измерения, длины волн, оптика, освещение и алгоритмы ведут себя по-разному. Например, производители предлагают сенсоры и режимы специально для зеркально отражающих поверхностей, а промышленное освещение может использовать поляризацию, диффузию или другую геометрию света для уменьшения бликов. Но полезность конкретной комбинации нужно подтвердить на вашей детали, а не переносить из чужой демонстрации.
Для выбора самого класса сенсора сначала полезно пройти логику 2D и 3D машинного зрения. Здесь следующий вопрос другой: остается ли выбранный контур стабильным, когда поверхность и положение уже не идеальны.
Соберите выборку, в которой есть не только «лучшие» детали
Самая частая ошибка — тестировать одну презентационную деталь. Для приёмочных испытаний лучше согласовать небольшую, но разнообразную выборку того, что система действительно увидит:
- разные марки или состояния поверхности, если они встречаются в потоке;
- типовые и предельные размеры, толщины, отверстия, ребра и радиусы;
- детали с нормальными для производства следами масла, пылью или следами обработки — без искусственного ухудшения, но и без косметической очистки;
- несколько допустимых ориентаций, включая те, которые затрудняют обзор или захват;
- реальные лотки, паллеты, контейнер, оснастку и фон, если они являются частью задачи;
- повторения одной ситуации, чтобы отличить случайный удачный кадр от повторяемого результата.
Необязательно искусственно создавать любую возможную аварийную ситуацию. Важнее отдельно зафиксировать, какие состояния входят в заявленный диапазон, а какие система должна выявить и корректно отклонить или передать на ручную проверку.
| Группа испытаний | Что следует варьировать | Что зафиксировать в результате |
|---|---|---|
| Поверхность | Матовый, шлифованный, блестящий или темный металл; обычные покрытия | Достаточно ли данных для требуемого решения, а не только «есть ли изображение» |
| Состояние детали | Типовые следы масла, пыли, окалины, царапины | Какие состояния допустимы, а при каких необходим контроль или отбраковка |
| Геометрия | Размер, отверстия, ребра, кривизна, узкие участки | Влияют ли они на локализацию, доступность захвата или риск столкновения |
| Положение | Угол, высота, перекрытие, расстояние до камеры | Повторяемость решения во всем требуемом рабочем объеме |
| Цикл | Повторные сканирования, неудачный захват, передача роботу | Время от обнаружения до захвата, частота повторов и безопасное поведение при отсутствии решения |
До демонстрации согласуйте, какое решение должна выдать система
Фраза «камера должна видеть деталь» слишком нечеткая. Для одной ячейки достаточно координат для грубого наведения, потому что после захвата деталь базируется в оснастке. Для другой нужно определить пространственную позу, оценить доступность захвата и не допустить столкновения со стенкой контейнера. У этих задач разные критерии успеха.
Перед тестом полезно письменно согласовать:
1. Производственное действие. Что именно происходит после распознавания: захват, контроль, сортировка, наведение инструмента или передача оператору. 2. Допустимый результат. Какое положение, ориентация или классификация считается достаточной для этого действия. 3. Известный диапазон сцен. Какие детали, покрытия, загрязнения, высоты и ориентации входят в тест. 4. Поведение при отсутствии решения. Должна ли система повторить сканирование, пропустить деталь, передать сигнал оператору или безопасно остановиться. 5. Методика подсчета. Какие попытки учитываются, как фиксируются повторы и что считается успешным завершением цикла.
Такое описание нужно и поставщику, и заказчику. Оно не обещает физически невозможного, но не позволяет заменить рабочий критерий красивой демонстрацией.
Измеряйте полный цикл, а не один удачный скан
Для роботизированной ячейки приёмочное испытание должно завершаться действием, ради которого устанавливается зрение. Если после локализации робот не может надежно взять деталь, система не прошла фактический тест независимо от качества изображения.
Удобно фиксировать последовательность: получение сцены → обработка → решение о позе/захвате → передача координат → движение робота → подтверждение успешной операции. Отдельно следует учитывать повторное сканирование, поиск другого кандидата, неудачный захват и ручное вмешательство. Именно эти события часто определяют реальную пропускную способность роботизированного участка, а не паспортное время одного измерения.
Если детали лежат в контейнере, тест должен охватывать не только первые удобные захваты. Для такого класса задач дополнительно важны видимость, доступность и столкновения — это подробно рассмотрено в материале о роботизированном отборе деталей из контейнера с произвольным расположением.
Меняйте по одному условию — так проще понять причину
Когда испытание проходит плохо, возникает соблазн одновременно изменить освещение, положение камеры, настройки алгоритма и способ подачи. После этого трудно понять, что именно помогло. Практичнее менять по одному условию и кратко записывать результат.
Сначала проверьте типовую деталь в базовом положении. Затем измените только угол. Верните прежний угол и добавьте обычный след масла. После этого проверьте положение возле борта лотка. Так получается не абстрактная оценка «работает или не работает», а карта реальных границ: где система стабильна, где требуется другое освещение, а где лучше механически изменить процесс.
Иногда лучше не усложнять алгоритм, а сделать подачу более предсказуемой: добавить базирование, разделить детали, изменить фон, убрать случайную засветку или зафиксировать расстояние до камеры. Машинное зрение работает как часть системы, а не само по себе.
Как принять решение после проверки
Необязательно добиваться идеального результата в каждой искусственно придуманной ситуации. Важно понять, охватывает ли система обычный производственный диапазон, где проходит её известная граница и как она ведёт себя на этой границе.
Полезный итог звучит конкретно: «На этих деталях, с таким освещением и в таком лотке робот выполняет захват стабильно; для тёмной детали с маслом нужен другой режим; при полном перекрытии система не действует наугад, а отправляет деталь на повторную проверку». Такой результат можно использовать и в техническом задании, и при приёмке.
Если камера регулярно теряет деталь в обычной производственной ситуации, это не следует скрывать. До покупки лучше изменить оптику, освещение, способ подачи, захват или постановку задачи. Это дешевле, чем после запуска ежедневно разбираться с остановками робота.
Проверяйте рабочий объем и стабильность калибровки
Система может хорошо работать в центре поля зрения и хуже — у границы рабочего объема, под другим углом или после изменения крепления. Если в задаче используется связь между камерой и роботом, приемочный тест должен проверять результат в характерных положениях, а не только в одном удобном месте.
Важно также зафиксировать, что считается изменением, после которого требуется контрольная проверка: перемещение камеры или осветителя, замена защитного окна, удар по кронштейну, сервисная работа, смена инструмента или оснастки. Конечная точность зависит от всей цепочки «камера–робот», механики, захвата и базирования детали, а не только от характеристики сенсора.
Не стоит требовать от системы «одной точности везде», пока не определены рабочий объем, деталь и конечная операция. Вместо этого тест должен показать, достаточно ли фактической повторяемости для заявленного действия.
Освещение и крепление камеры нужно оценивать вместе
Камера, объектив, осветитель и кронштейн образуют единый узел. Изменить только камеру или только лампу часто недостаточно. Высота крепления определяет поле зрения и размер детали в кадре. Угол обзора влияет на блики и на то, не мешает ли камера работе робота. Освещение может подчеркнуть контур, но одновременно создать яркое пятно на полированном участке.
Во время испытаний оценивайте не только изображение, но и физическое расположение оборудования. Есть ли место для кабелей и обслуживания? Не заденет ли робот осветитель в крайней точке? Не попадает ли в кадр свет от окна, открытой двери или соседнего поста? Можно ли после замены детали или оснастки вернуть камеру в то же положение?
Необязательно требовать универсальной настройки для любой поверхности. Зафиксируйте, какое освещение использовано, для какого диапазона деталей оно настроено и что нужно повторно проверить после изменения материала.
Полезный тест показывает границу применимости, а не скрывает неудачи
Неудачное измерение не всегда означает, что решение непригодно. Оно может показать, что для определенной поверхности требуется другое освещение, другой угол, дополнительное механическое базирование, изменение способа подачи или другая технология сенсора. Но такое событие должно быть записано как результат теста, а не исчезнуть из итогов.
В итоговом протоколе полезно разделить три вещи:
- что система стабильно выполняет в согласованном диапазоне;
- какие условия требуют отдельного режима, повторной проверки или изменения процесса;
- какие состояния находятся вне текущей области решения и как ячейка ведет себя безопасно.
Такой подход снижает риск купить систему по демонстрации, которая не повторяет реальный поток. Он также дает инженеру четкие исходные данные для доработки ячейки вместо общего сообщения «камера иногда не видит металл».
Краткий перечень исходных данных, который стоит подготовить к тесту
Перед передачей деталей достаточно собрать один документ: описание операции, фото или видео реальной подачи, перечень поверхностей и покрытий, габариты и массу деталей, допустимые ориентации, требуемое время цикла, описание захвата, требования к безопасному отказу и несколько образцов с «неудобными» состояниями. Если тест касается готовой роботизированной ячейки, добавьте ограничения ее рабочего объема и следующей операции.
Это не заменяет проектирование, но позволяет сделать первый технический разговор предметным: проверять именно реальный контур, а не абстрактную камеру.
В испытаниях должен участвовать человек, который знает реальный процесс
Инженер поставщика хорошо знает оборудование, но может не знать, где именно застревает ваша деталь, почему оператор иногда протирает поверхность, как меняется лоток к концу смены или какая ошибка наиболее критична для следующей операции. Поэтому пригласите технолога, оператора или мастера, который ежедневно работает с этим процессом.
Он поможет сформировать реальные сценарии: какой стороной приходит деталь, какое загрязнение считается обычным, куда её нужно передать, как часто меняется номенклатура и что происходит после неудачного захвата. После испытаний попросите каждого участника назвать один доказанный результат и одно условие, которое ещё нужно проверить. Если ответы сильно различаются, критерии приёмки пока сформулированы недостаточно точно.
Не полагайтесь на универсальные обещания
Не просите поставщика обещать, что система будет «видеть всё». В реальном производстве всегда существуют границы: деталь может быть полностью закрыта, поверхность может радикально отличаться от испытанного образца, а в лотке может не оказаться безопасной точки захвата. Сильное решение — не то, которое в рекламе не имеет ограничений, а то, чьи границы известны и чьё поведение предсказуемо.
Вместо общих обещаний сформулируйте проверяемые условия: «система стабильно работает с такими поверхностями», «при таком перекрытии выбирает другую деталь», «за пределами рабочего объёма сообщает оператору», «после изменения освещения выполняется контрольная проверка». Их можно внести в протокол и передать команде запуска.
Такой подход не уменьшает ценность машинного зрения. Он превращает его в полезный инженерный инструмент, а не в источник неопределённых ожиданий.
