Як перевірити машинний зір на блискучому металі перед купівлею ART-027

Почніть не з камери, а зі своїх деталей

Коли постачальник показує машинний зір на чистій деталі, що лежить рівно під камерою, система майже завжди виглядає переконливо. Але купують її не для красивого кадру. Її купують, щоб робот міг узяти деталь, знайти потрібну сторону, перевірити її положення або передати її на наступну операцію без постійної допомоги людини.

Саме тому перевірка перед купівлею має починатися з простого запитання: що камера повинна зробити у вашому реальному процесі? Знайти деталь у лотку, визначити її кут, вибрати точку захвату, перевірити наявність отвору чи відокремити одну деталь від іншої — це різні задачі. Для кожної з них важливі різні дані, освітлення, точність і швидкість.

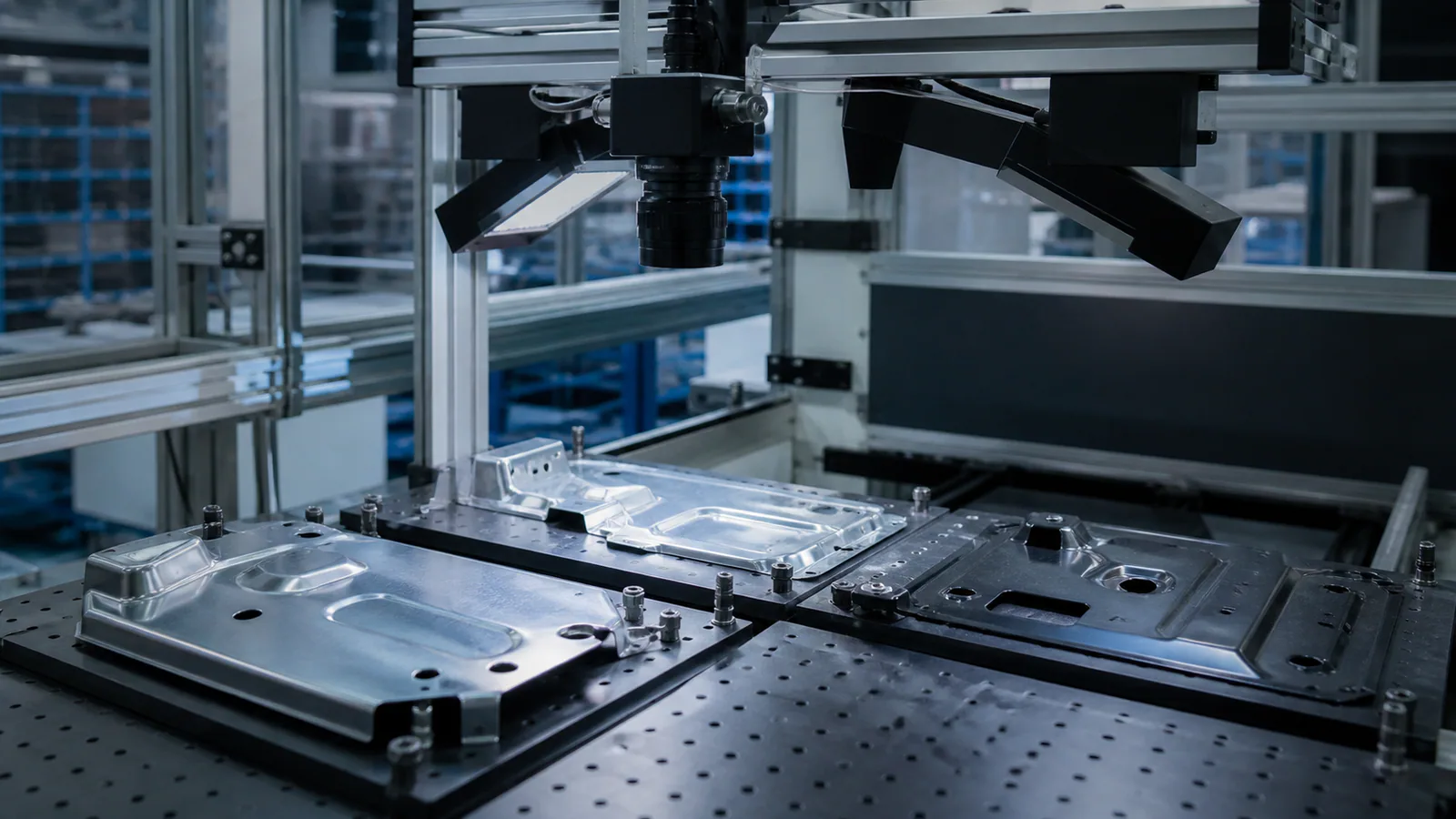

Блискучий метал не є автоматичною забороною для машинного зору. Нержавіюча сталь, оцинкований лист, полірована деталь, темне покриття або поверхня з оливою просто поводяться зі світлом інакше, ніж матова картонна коробка. В одному положенні камера бачить форму добре, в іншому — ловить яскравий відблиск або втрачає частину контуру. Це потрібно перевірити на реальній сцені, а не вгадувати за назвою сенсора.

Чому та сама камера по-різному бачить матовий і блискучий метал

Камера не «знає», що перед нею деталь. Вона отримує світло, яке повернулося від поверхні. На матовій поверхні світло частіше розсіюється, тому контур або текстура можуть бути помітними під різними кутами. На полірованому металі світло може відбитися вузьким пучком: камера побачить або дуже яскраву пляму, або майже темну ділянку. Якщо деталь трохи повернути, результат змінюється.

До цього додаються звичні для цеху умови: слід оливи, пил, окалина, захисна плівка, подряпина, шліфування, різні партії матеріалу. Не кожна з них є проблемою. Проблемою стає ситуація, коли через звичайну для вашого виробництва зміну камера вже не може дати результат, достатній для наступної дії.

Тому не варто ставити питання «чи бачить камера блискучий метал?». Корисніше запитати: «чи знаходить система цю деталь, у цих положеннях, на цій оснастці, після таких типових змін поверхні?» Якщо відповідь підтверджена серією повторів, а не одним вдалим кадром, це вже основа для рішення.

Які деталі варто взяти на перевірку

Не потрібно привозити на демонстрацію весь склад. Але однієї «ідеальної» деталі теж недостатньо. Зберіть невеликий набір, який показує звичайну роботу і головний ризик. Найчастіше достатньо трьох–п’яти груп зразків.

• Типова деталь. Та, яку система бачить найчастіше. Вона покаже базову швидкість і звичайний цикл.
• Складна поверхня. Наприклад, блискуча, темна, шліфована або з характерними слідами обробки.
• Незручне положення. Деталь, яка може повернутися, частково перекритися або лежати ближче до борта лотка.
• Гранична геометрія. Найменша, найбільша або така, де складно вибрати безпечну точку захвату.
• Реальний стан виробництва. Зразок зі звичайною оливою чи пилом, якщо саме так деталі надходять у комірку. Не потрібно навмисно псувати деталь, але не варто й полірувати її лише для демонстрації.

Для кожної групи коротко запишіть, що вона перевіряє. Наприклад: «ця деталь перевіряє відблиск від шліфованої поверхні», «ця — захват біля краю лотка», «ця — повторюваність після повороту». Такий список допомагає не сперечатися після демонстрації, чи був тест «достатнім».

До демонстрації погодьте, що саме означає «спрацювало»

Фраза «камера має бачити деталь» занадто загальна. Камера може знайти контур, але робот не зможе підійти до деталі через сусідні заготовки. Або система може визначити положення, але робитиме це надто довго для потрібного темпу. Тому критерій успіху має описувати завершену дію.

Перед тестом зафіксуйте хоча б п’ять речей:

1. Що робить система після розпізнавання. Захоплює, сортує, орієнтує, перевіряє чи передає деталь. 2. Який результат достатній. Наприклад, робот стабільно бере деталь і кладе її в оснастку без ручного коригування. 3. Які стани входять до тесту. Поверхні, положення, лотки, допустимі перекриття, типові забруднення. 4. Що система робить, якщо впевненого рішення немає. Повторно сканує, вибирає іншу деталь, передає сигнал оператору чи безпечно зупиняється. 5. Що ви будете рахувати. Кількість спроб, успішні захвати, повторні сканування, відбракування та час повного циклу.

У цьому немає зайвої бюрократії. Навпаки, короткий погоджений список захищає обидві сторони. Постачальник розуміє межі задачі, а замовник не отримує систему, яка чудово працює лише в неописаній «ідеальній» сцені.

Перевіряйте повний цикл, а не тільки зображення

Для роботизованої комірки хороший кадр — це лише початок. Після нього система має передати координати, робот має вибрати доступну траєкторію, захват — втримати деталь, а наступна операція — підтвердити результат. Якщо хоча б одна ланка нестабільна, красиве зображення не робить рішення виробничим.

Попросіть показати тест у такій послідовності: камера бачить сцену → система вибирає придатну деталь → координати передаються роботу → робот виконує захват → система підтверджує, що операція завершилась. Повторіть сценарій не один раз. Важливо побачити, що відбувається після менш вдалого кадру: чи система коректно повторює вимірювання, чи намагається взяти деталь у сумнівній точці, чи зупиняє цикл зрозумілим способом.

Якщо деталі лежать у контейнері або можуть перекриватися, корисно також подивитися на зміну сцени після кожного захвату. Саме тут відрізняється просте розпізнавання на столі від реальної задачі відбору деталей із довільним розташуванням. А якщо потрібно вибрати, чи достатньо площинного зору, чи потрібна просторова інформація, спочатку пройдіть логіку 2D і 3D машинного зору.

Змінюйте по одній умові — так легше зрозуміти причину

Коли тест іде погано, є спокуса одночасно змінити освітлення, положення камери, параметри алгоритму й спосіб подачі. Після цього складно зрозуміти, що саме допомогло. Практичніше змінювати одну умову за раз і коротко записувати результат.

Наприклад, спочатку перевірте типову деталь у базовому положенні. Потім змініть тільки кут. Потім поверніть кут і додайте звичайний слід оливи. Далі перевірте положення біля борта лотка. Так ви отримуєте не абстрактну оцінку «працює / не працює», а карту реальних меж: у яких умовах система стабільна, де їй потрібне інше світло, а де процес краще змінити механічно.

Іноді найкраще рішення — не ускладнювати алгоритм, а зробити подачу передбачуванішою: додати базування, відокремити деталі, змінити фон, прибрати випадкове засвічення або зафіксувати відстань до камери. Машинний зір працює в системі, а не у вакуумі.

Як прийняти рішення після перевірки

Після тесту не обов’язково чекати ідеального результату в кожній штучно вигаданій ситуації. Важливо зрозуміти три речі: чи покриває система ваш звичайний виробничий діапазон, що саме є її відомою межею і як вона поводиться на межі.

Хороший підсумок звучить конкретно: «На цих деталях, з таким освітленням і в такому лотку робот виконує захват стабільно; для темної деталі з оливою потрібен інший режим; при повному перекритті система не бере деталь навмання, а передає її на повторну перевірку». Такий результат можна використати і для технічного завдання, і для приймання системи.

Якщо ж тест показав, що камера регулярно втрачає деталь у звичайній для вас ситуації, це не потрібно маскувати. Краще до покупки змінити конфігурацію: оптику, світло, спосіб подачі, захват або саму постановку задачі. Це дешевше, ніж після запуску щодня пояснювати оператору, чому робот знову зупинився.

Перевірте весь робочий об’єм, а не одну зручну точку під камерою

Під час демонстрації деталь часто кладуть у центр лотка — там, де світло і камера налаштовані найкраще. У виробництві вона може опинитися ближче до краю, вище на іншій деталі, під іншим кутом або з частково закритим контуром. Якщо робот працює в контейнері, геометрія сцени змінюється після кожного захвату.

Не потрібно перевіряти нескінченну кількість позицій. Достатньо вибрати кілька осмислених: центр, край, кут, положення з невеликим поворотом, положення поруч із сусідньою деталлю. Для великого лотка або палети додайте різні висоти. Якщо система має працювати з двома типами оснастки, перевірте обидві. Головне — не залишати найскладнішу зону за межами тесту лише тому, що її незручно показувати.

Так само оцініть доступність для робота. Камера може правильно вказати на деталь у куті лотка, але захват не зможе підійти до неї без ризику торкнутися борта. У такому випадку це не помилка зору; це важливий результат для проєктування комірки. Можливо, потрібно змінити форму лотка, обмежити робочу зону або дозволити системі вибирати іншу деталь.

Попросіть прямо показати «складні» позиції та описати, що робитиме система, коли вони трапляються. Прийнятна відповідь може бути різною: знайти інший доступний об’єкт, зробити повторне сканування, повернути лоток або передати подію оператору. Неприйнятно лише вдавати, що таких положень не буває.

Освітлення й кріплення камери треба оцінювати разом

Камера, об’єктив, освітлювач і кронштейн — це один вузол. Змінити тільки камеру або тільки лампу часто недостатньо. Висота підвісу визначає поле зору й розмір деталі в кадрі. Кут огляду впливає на відблиски та на те, чи не закриває камера роботу. Світло може підкреслити контур, але водночас створити яскраву пляму на полірованій ділянці.

Під час тесту корисно подивитися не лише на екран, а й на фізичне розташування обладнання. Чи є місце для кабелів і сервісу? Чи не зачепить робот світильник у крайній точці? Чи не потрапляє в кадр світло від вікна, відкритих дверей або сусіднього поста? Чи можна після заміни деталі або оснастки повернути камеру в те саме положення?

Не обов’язково вимагати універсального рішення для будь-якої поверхні. Набагато корисніше чесно описати, яке освітлення використано, для якого діапазону деталей воно налаштоване та що потрібно буде перевірити після зміни матеріалу. Якщо під час запуску з’явиться нова блискуча нержавійка або темне покриття, команда знатиме, що саме повторити, а не шукатиме проблему навмання.

Рахуйте не тільки успіхи, а й повтори та безпечні відмови

Перші два-три успішні захвати ще не показують стабільності. Для кожного важливого сценарію зробіть серію повторів. Їх кількість залежить від задачі та часу, але вона має бути достатньою, щоб побачити не лише найкращий кадр. Фіксуйте не тільки успішний захват, а й повторне сканування, вибір іншої деталі, невдалу спробу, ручне втручання та зупинку.

Це не означає, що система зобов’язана взяти будь-яку деталь за будь-яких умов. Правильна система іноді повинна сказати «впевненого рішення немає». Наприклад, коли деталь перекрита, коли поверхня дає некоректні дані або коли захват небезпечний. Важливо, щоб вона робила це передбачувано: не передавала роботу випадкові координати, не створювала колізію і не зависала без зрозумілого повідомлення.

Корисний підсумок серії виглядає так: «у звичайних умовах система виконала 29 із 30 циклів без втручання; в одному випадку коректно обрала іншу деталь; для темної поверхні з оливою знадобилося повторне сканування». Такий запис набагато цінніший за загальне «камера бачить усе».

Якщо головне питання — швидкість комірки, дивіться на повний час від сцени до готової операції. В окремих проєктах не камера, а черга, вивантаження або наступна операція стає вузьким місцем. Це пояснено в матеріалі про те, як роботизація реально підвищує продуктивність.

Після тесту збережіть короткий протокол і план наступних кроків

Наприкінці не потрібно готувати складний звіт на десятки сторінок. Достатньо, щоб у ньому були: перелік перевірених деталей і поверхонь, умови сцени, результати серій, відомі обмеження, фото або короткі відео проблемних випадків та список дій до запуску. Якщо для частини деталей потрібне інше світло, додатковий захват або зміна подачі, це треба записати як умову проєкту, а не залишити в усній розмові.

Особливо корисно окремо зафіксувати, що не входило до тесту. Наприклад: «не перевіряли деталі з дзеркальним поліруванням», «не моделювали повний контейнер», «після зміни кронштейна потрібна повторна перевірка». Це не слабкість. Це чесна межа відповідальності, яка дозволяє спланувати наступний етап.

Так ви отримаєте не просто підтвердження, що камера один раз побачила металеву деталь, а зрозумілий план: що вже доведено, що треба допрацювати і як перевірити результат перед остаточним запуском.

На тесті має бути людина, яка знає реальний процес

Інженер з боку постачальника добре знає обладнання. Але він не завжди знає, де саме ваша деталь застрягає, чому оператор іноді протирає поверхню, як змінюється лоток у кінці зміни або яка помилка найдорожча для наступної операції. Тому на перевірку варто запросити технолога, оператора або майстра, який знає цей процес ізсередини.

Його завдання не в тому, щоб шукати недоліки у всьому. Він допомагає сформувати реальні сценарії: якою стороною деталь приходить, що вважається нормальним забрудненням, куди її потрібно передати, як часто змінюється номенклатура, що відбувається, якщо захват не вдався. Такий діалог часто дає більше користі, ніж ще один показовий прогін на ідеальному зразку.

Після демонстрації попросіть усіх учасників окремо назвати одну річ, яку вони вважають доведеною, і одну, яку ще треба перевірити. Якщо відповіді сильно різняться, значить критерії залишилися надто загальними. Краще уточнити їх до покупки, ніж після монтажу шукати, хто мав на увазі «камера повинна бачити».

Чого не варто вимагати від системи на словах

Не просіть постачальника пообіцяти, що система «бачитиме все». У реальному виробництві завжди є межі: деталь може бути повністю закрита, поверхня може радикально відрізнятися від протестованої, лоток може заповнитися так, що безпечного захвату не буде. Сильне рішення не те, яке в рекламі не має обмежень, а те, для якого межі відомі й система поводиться передбачувано.

Замість універсальних обіцянок сформулюйте конкретні: «система стабільно працює з такими поверхнями», «при такому перекритті вона вибирає іншу деталь», «за межами робочого об’єму вона повідомляє оператору», «після зміни освітлення виконується контрольна перевірка». Це простіше перевірити, занести до протоколу й передати команді запуску.

Такий підхід не зменшує цінність машинного зору. Навпаки, він робить його корисним інженерним інструментом, а не джерелом невизначених очікувань.
