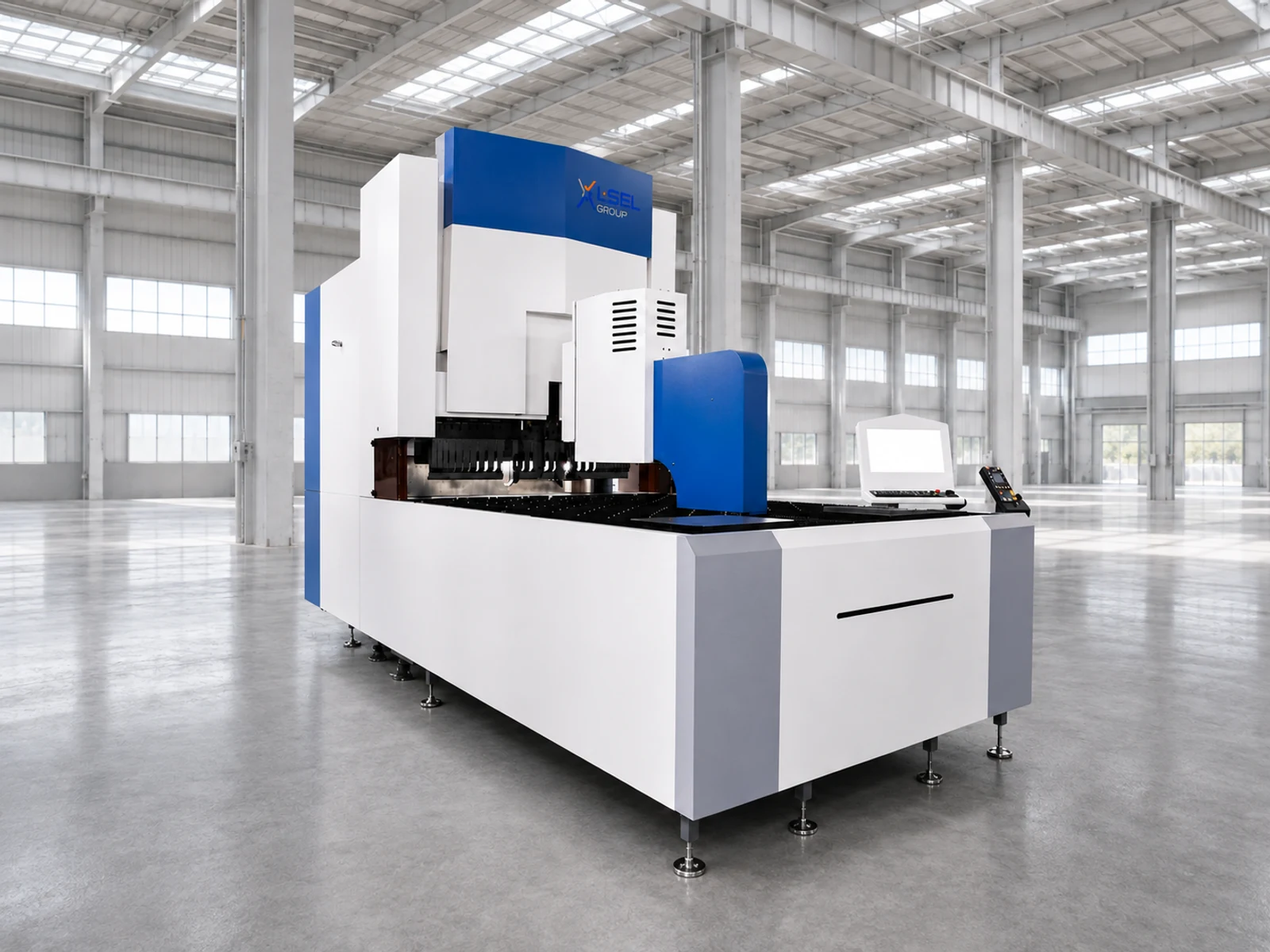

Панелегиб PB-P с прижимной подачей PB-P

Изображение является референсным. Фактический вид и комплектация могут отличаться.

Длина гибки, мм: 1400 / 2000 / 2500
Высота гиба, мм: 170
Управление: CNC

PB1400P, PB2000P, PB2500P

Прижимной манипулятор подаёт и поворачивает лист при программной гибке. Серия для повторяемого изготовления панелей и корпусов с несколькими бортами.

Сервоэлектрические приводы управляют инструментами и подачей. Прижимной узел удерживает заготовку при перемещении и повороте. Согласованная программа позволяет выполнять положительные и отрицательные гибы без ручного переноса детали между каждой операцией.

Обсудить комплектацию

Назначение и особенности

Для каких задач

Корпуса, шкафы, двери, полки и облицовочные элементы. Механический прижим может подойти деталям, на которых сложно разместить вакуумный захват; пригодность оцениваем по развёртке, отверстиям и зоне прижима.

Панелегиб PB-P с прижимной подачей

PB-P использует прижимной манипулятор вместо вакуумного захвата. Для панели проверяем, где зажимается лист и не мешают ли готовые борта следующему повороту. Важны минимальная заготовка, форма вырезов и доступность зоны прижима.

Технические характеристики

Панелегиб PB-P с прижимной подачей
Модель	Длина гибки, мм	Высота гиба, мм	Минимальная толщина листа, мм	Нержавеющая сталь, мм	Холоднокатаная сталь, мм	Суммарная установленная мощность, кВт	Номинальное напряжение, В	Масса станка, т	Габариты Д × Ш × В, мм
PB1400P	1400	170	0.35	1.2	1.5	38	380	~12	4400 × 1900 × 2900
PB2000P	2000	170	0.35	1.2	1.5	77	380	~16	5100 × 2650 × 3300
PB2500P	2500	170	0.35	1.2	1.5	77	380	~19	5650 × 3000 × 3400

Как выбрать комплектацию

Для PB1400P, PB2000P и PB2500P указаны отдельные форматы, установленная мощность и габариты. Толщины относятся к стали 304 прочностью 515 Н/мм² и холоднокатаной стали 410 Н/мм². Высота борта сама по себе не подтверждает возможность сделать закрытый короб: проверяем всю траекторию.

Прижим, инструмент, повороты, подача, программирование и автоматизация загрузки. Для расчёта цикла нужны чертежи, материалы, толщины и партии. Количество осей и возможности контроллера фиксируем в согласованной комплектации, не переносим между исполнениями.

Обсудить комплектацию

Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
