Для каких задач
Корпусные изделия, панели, двери и детали с несколькими последовательными гибами. Автоматическая смена инструмента полезна при повторяемых переналадках, но пригодность определяет набор ваших деталей, а не только число программ.

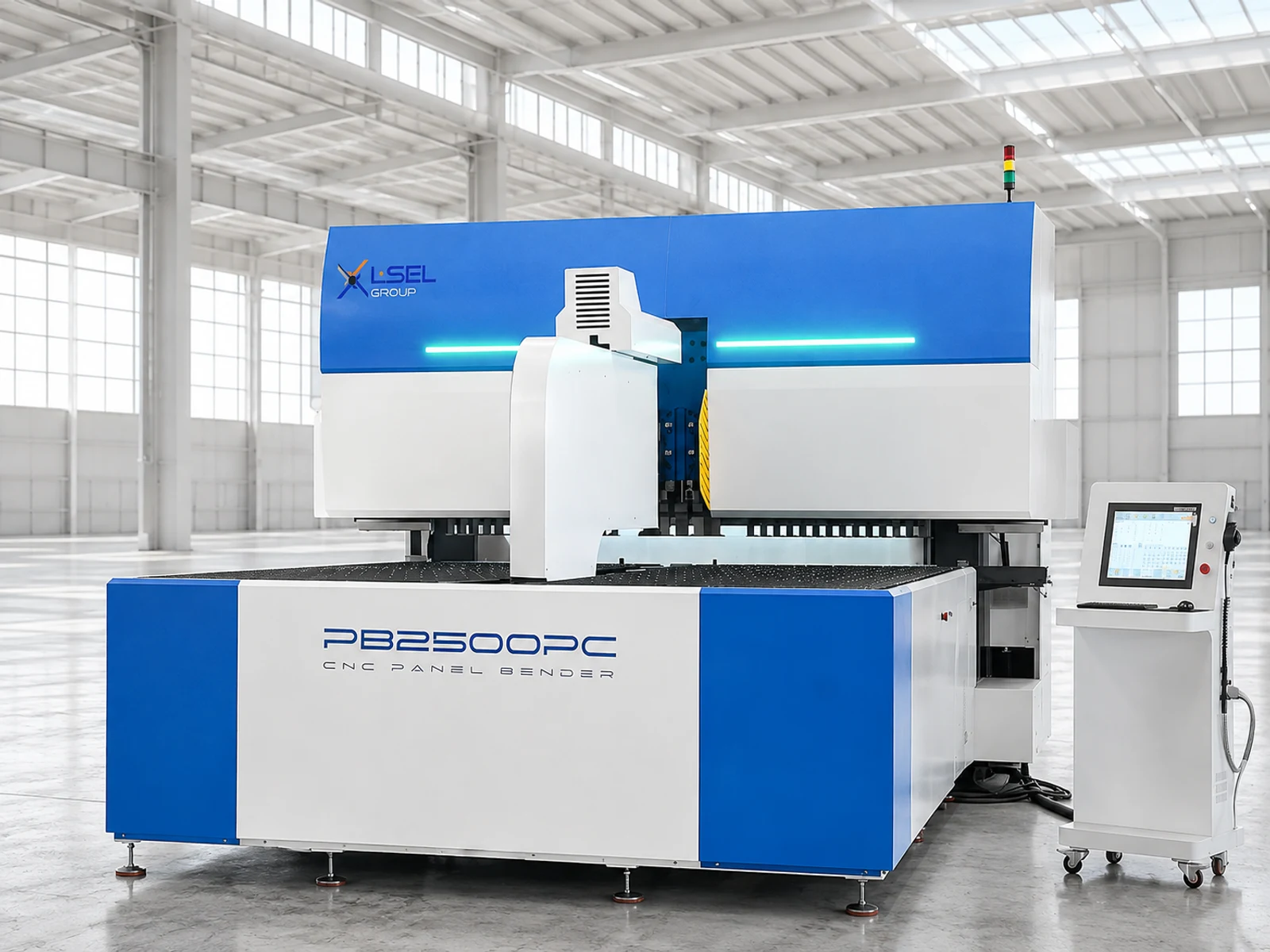

Панелегиб PB-A с автоматической сменой инструмента PB-A
Изображение является референсным. Фактический вид и комплектация могут отличаться.
- Длина гибки, мм
- 1630 / 2190 / 2610
- Высота гиба, мм
- 180
- Управление
- CNC
A16, A21, A26
Автоматизированная подготовка инструмента для разных панельных деталей. Для производства, где меняются форматы, высоты бортов и программы гибки.
Прижимная подача работает вместе с сервоприводами и автоматической сменой инструмента. Рабочий стол может использовать щётки и шариковые опоры. Роботизированная загрузка, дополнительные инструменты и интеграция с производственными системами согласуются отдельно.
Назначение и особенности
Панелегиб PB-A с автоматической сменой инструмента
PB-A отличается автоматизированной настройкой инструмента под панель. Его целесообразность особенно зависит от частоты смены изделий. Сравниваем время гибки и переналадки между партиями; нестандартные борта, подгибы и ограничения захвата проверяем по чертежу.
Технические характеристики
| Модель | Длина гибки, мм | Высота гиба, мм | Минимальная высота гиба, мм | Минимальный радиус, мм | Максимальная диагональ, мм | Нержавеющая сталь, мм | Холоднокатаная сталь, мм | Алюминий, мм | Суммарная установленная мощность, кВт | Пиковая мощность, кВт | Масса станка, т |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A16 | 1630 | 180 | 4 | 4 | 2300 | 1.5 | 2 | 3.5 | 44 | 26 | 10 |
| A21 | 2190 | 180 | 6 | 4 | 2850 | 1.5 | 2 | 3.5 | 89 | 50 | 19 |
| A26 | 2610 | 180 | 6 | 4 | 3200 | 1.5 | 2 | 3.5 | 118 | 76 | 24 |
Как выбрать комплектацию
Таблица содержит A16, A21 и A26. Заводское фото серии имеет маркировку PB2500PC — оно не подтверждает внешний вид каждого табличного исполнения. До заказа согласуем модель, инструмент, материал, геометрию и реальный цикл по чертежам или пробным деталям.
Рабочая длина, высота и радиус гиба, инструмент, загрузка, укладка и программирование. Табличные толщины зависят от свойств материала. Установленная и пиковая мощности указаны отдельно; это не среднее потребление за смену.
Обсудить комплектацию
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
