Для каких задач
Серийные кольцевые, круговые и пространственные швы на деталях, которые можно стабильно закрепить в поворотном приспособлении. Траекторию, положение детали и подачу проволоки согласуем по чертежу и пробной сварке.

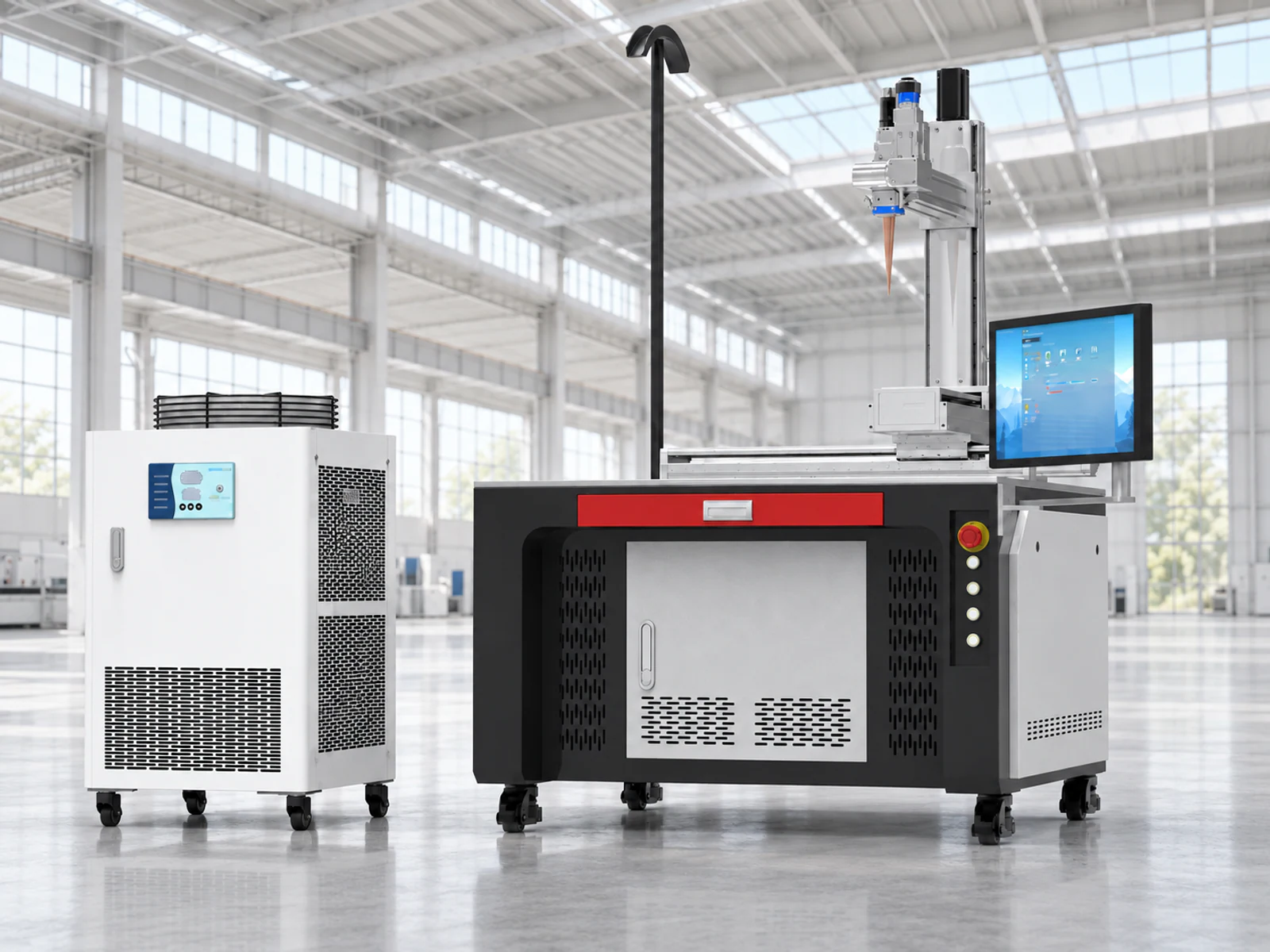

Пятиосевой автоматический лазерный сварочный аппарат MR-AW-FL1500W
Изображение является референсным. Фактический вид и комплектация могут отличаться.
- Мощность источника, кВт
- 1.5
- Управляемые оси
- 5
- Ход X / Y / Z, мм
- 1000 × 1250 × 500
Автоматический комплекс для сварки фланцев и повторяющихся деталей с координатными осями X/Y/Z и двумя поворотными осями W1/W2.
Пять управляемых осей позволяют сочетать линейное перемещение головы с вращением и наклоном детали. Это отдельный автоматический станок, а не настольная версия ручного MK-HW.
Видео оборудования
Автоматический сварочный цикл
Обзор MR-AW-FL1500W
Назначение и особенности
Пятиосевой автоматический лазерный сварочный аппарат MR-AW-FL1500W
MR-AW-FL1500W автоматизирует траекторию и положение детали, поэтому его следует сравнивать с ручной сваркой по повторяемости партии, времени установки и доступу к шву. Пять осей не отменяют требований к точному базированию, подготовке стыка и защите лазерной зоны.
Технические характеристики
| Модель | Мощность источника, кВт |
|---|---|
| MR-AW-FL1500W | 1.5 |
| Точность позиционирования, мм | ±0.08 mm/m |
|---|---|
| Повторяемость позиционирования, мм | ±0.05 mm/m |
Как выбрать комплектацию
Для подбора нужны чертежи, материал, толщина, форма шва, допуски на зазор и плановый объём. Рабочий режим подтверждаем на образцах.
Оснащение включает волоконный источник 1,5 кВт, координатный модуль, поворотный узел, сварочную голову, податчик проволоки, камеру наблюдения и двухконтурное охлаждение. Итоговые марки компонентов и исполнение оснастки фиксируем в спецификации.
Технические характеристики
Параметры ниже описывают предложенное исполнение MR-AW-FL1500W. Общее упоминание источника о толщине до 5 мм не является гарантированным рабочим диапазоном: материал, соединение, зазор, газ и положение шва проверяем отдельно.
| Параметр | Значение |
|---|---|
| Мощность лазерного источника | 1500 Вт |
| Длина волны | 1070 нм |
| Ход X / Y / Z | 1000 × 1250 × 500 мм |
| Точность позиционирования | ±0,08 мм/м |
| Повторяемость позиционирования | ±0,05 мм/м |
| Поворотные оси W1 / W2 | непрерывное вращение / 0–90° |
| Диаметр проволоки | 0,8 / 1,0 / 1,2 / 1,6 мм |
| Ширина сканирования головы | 0,5–6 мм |
| Допустимый зазор в источнике | до 0,5 мм; подтверждаем пробой |
| Питание | 220 В ±10% |
| Общее потребление | до 12 кВт |
| Условия эксплуатации | 15–35 °C; влажность <70%, без конденсации |
| Упаковочные габариты / масса | 1500 × 2000 × 1800 мм / 1000 кг |
Состав автоматического комплекса
В исходном документе различаются названия производителя сервопривода. Поэтому публично фиксируем функцию узла, а точную марку подтверждаем в итоговой спецификации.
- Координатный модуль X/Y/Z с сервоприводами и винтовыми передачами.
- Электрический поворотно-наклонный узел W1/W2 для позиционирования детали.
- Волоконный источник 1,5 кВт и ротационная сварочная голова с защитной оптикой.
- Двухконтурный промышленный чиллер, автоматическая смазка и податчик проволоки.
- CCD-камера для наблюдения за рабочей зоной.
Ориентиры для пробной сварки на 1500 Вт
Это точки из таблицы исходного документа, а не гарантия провара любого стыка. Итоговый режим определяем по сплаву, подготовке кромок, зазору, газу и требованиям к шву.
| Материал | Защитный газ | Указанные толщины, мм |
|---|---|---|
| Нержавеющая сталь | Аргон | 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 |
| Углеродистая сталь | CO₂ | 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 |
| Оцинкованная сталь | Аргон | 0,5 / 0,8 / 1,0 / 1,2 / 1,5 |
| Алюминий | Азот | 1,0 / 1,2 / 1,5 |
Подготовка детали и рабочей зоны
Автоматизация движения не заменяет оснастку: деталь должна стабильно базироваться, а траектория — не создавать столкновений головы, кабелей и поворотного узла.
До запуска нужны оценка рисков, контролируемая лазерная зона, ограничение доступа, подходящие экраны и очки для длины волны источника, а также удаление сварочного аэрозоля.
Обсудить комплектацию
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
