Для каких задач
Лифтовые кабины, облицовка, декоративные короба и архитектурные панели. Пазование помогает получить нужный вид гиба, но уменьшает сечение материала: прочность и допустимость решения проверяются отдельно.

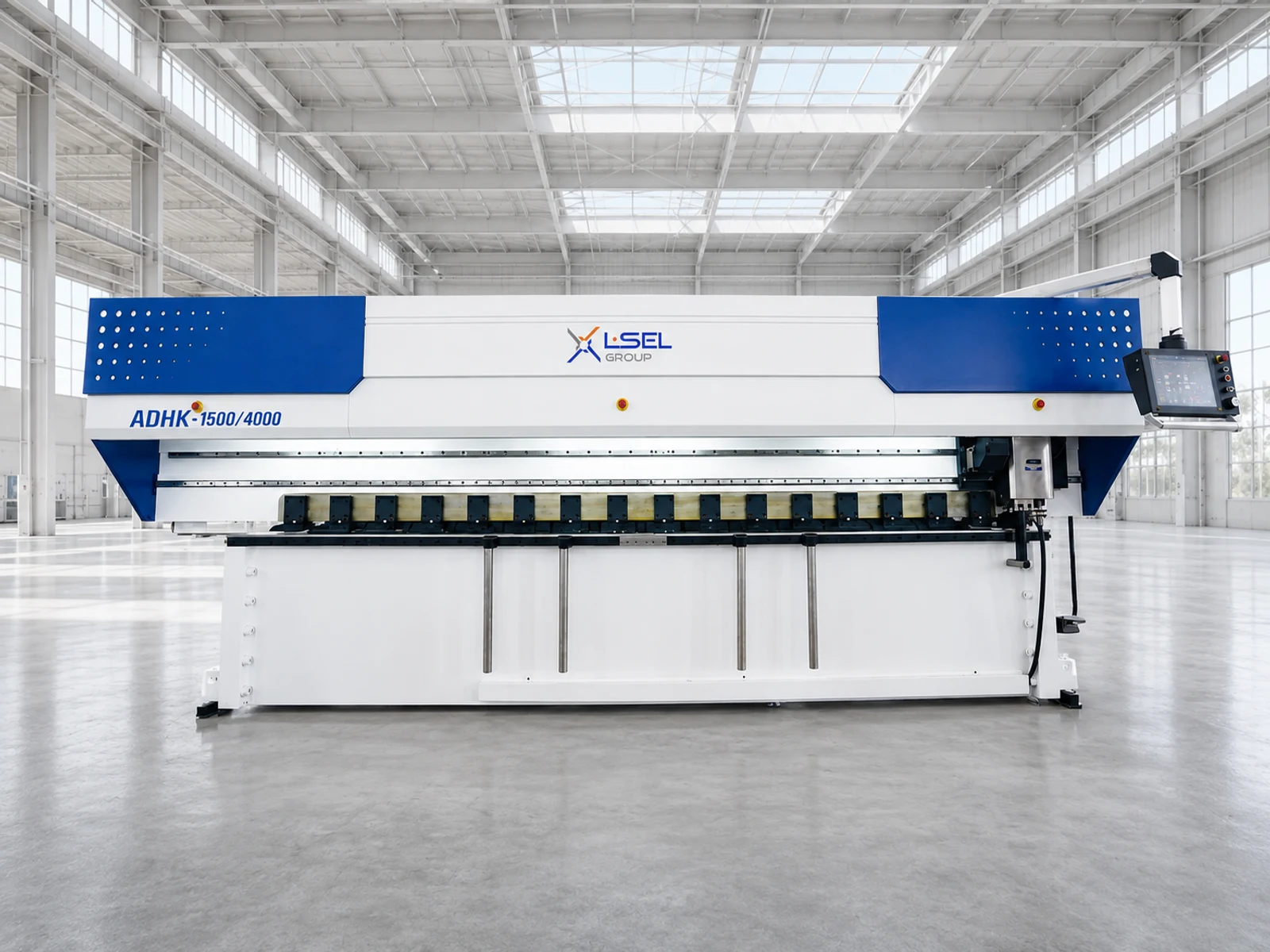

Вертикальный станок для V-пазов ADRK
Изображение является референсным. Фактический вид и комплектация могут отличаться.
- Длина обработки, мм
- 3200 / 4000
- Ширина обработки, мм
- 1250 / 1500
- Толщина листа для пазования, мм
- 0.4–6
ADRK 3200/1250, ADRK 3200/1500, ADRK 4000/1250, ADRK 4000/1500
V-образные пазы перед гибкой листовых деталей с выраженным наружным ребром. Серия с передними и задними поддержками и управляемым движением инструмента.
Жёсткая рама, прижимы, инструментальная головка и поддержки листа образуют рабочую зону. Материал снимается резцами по программе. Система управления задаёт положение пазов и проходы; после этого нужна отдельная операция гибки.
Назначение и особенности
Вертикальный станок для V-пазов ADRK
ADRK — другая компоновка V-пазования с передними и задними опорами листа. Её сравнивают с портальным ADHK по формату, доступу и поддержке заготовки. Для облицовочных деталей проверяем направление декоративной поверхности, фиксацию и положение канавок относительно будущих гибов.
Технические характеристики
| Модель | Ширина обработки, мм | Длина обработки, мм | Толщина листа для пазования, мм | Минимальная толщина листа, мм | Отступ паза от края, мм | Скорость резца, м/мин | Главный двигатель, кВт | Давление гидросистемы, МПа | Габариты Д × Ш × В, мм |
|---|---|---|---|---|---|---|---|---|---|
| ADRK 3200/1250 | 1250 | 3200 | 6 | 0.4 | 8 | 0-90 | 4.5 | 6-8 | 4800 × 2650 × 2100 |
| ADRK 3200/1500 | 1500 | 3200 | 6 | 0.4 | 8 | 0-90 | 4.5 | 6-8 | 4800 × 2850 × 2100 |
| ADRK 4000/1250 | 1250 | 4000 | 6 | 0.4 | 8 | 0-90 | 4.5 | 6-8 | 5850 × 2650 × 2100 |
| ADRK 4000/1500 | 1500 | 4000 | 6 | 0.4 | 8 | 0-90 | 4.5 | 6-8 | 5850 × 2850 × 2100 |
| Точность позиционирования, мм | ±0.01 |
|---|
Как выбрать комплектацию
Таблица содержит четыре формата и толщину листа до 6 мм при заводском условии неплоскостности нержавеющего листа менее 3 мм. Это не глубина паза. На заводском фото страницы ADRK стоит код ADHK; точную маркировку и вид исполнения подтверждаем до заказа.
Формат, инструмент, остаточная толщина, прижимы и поддержки. Пришлите чертежи, марку материала, толщину и фото нужного ребра. Скорость и точность оцениваем для заданной траектории и поверхности, не переносим автоматически на готовое изделие.
Обсудить комплектацию
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
Напишите свой вопрос. Если у вас есть чертежи, фото или обозначение нужного исполнения, добавьте их к запросу.
Обсудить комплектациюТакже в каталоге
ADHK 3200/1250, ADHK 4000/1250, ADHK 4000/1500, ADHK 5000/1250, ADHK 5000/1500, ADHK 6000/1250, ADHK 6000/1500

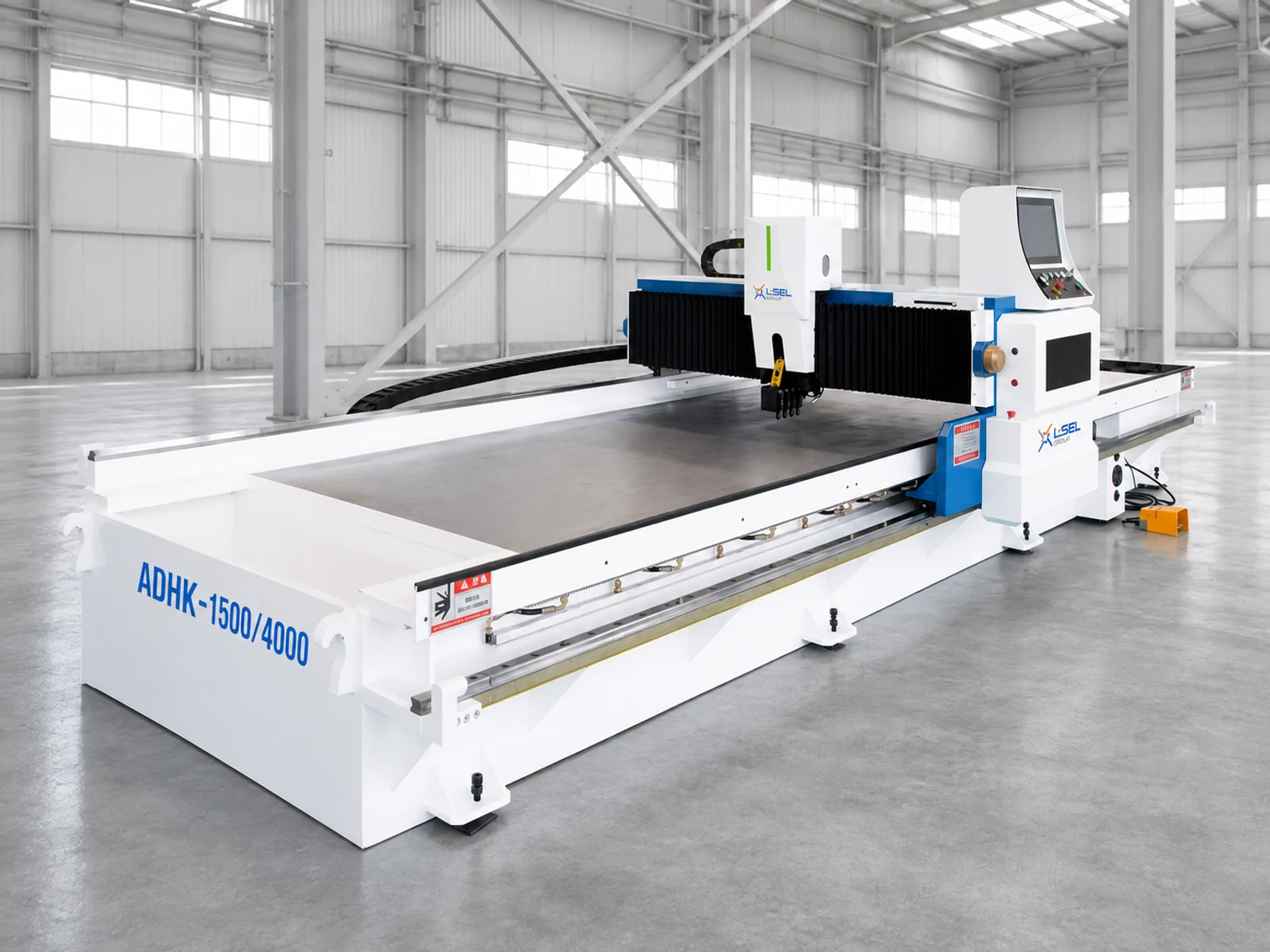

Портальный станок для V-пазов
