Для каких задач
Облицовка, лифтовые панели, мебельные и архитектурные детали, где важен вид наружного ребра. Паз уменьшает остаточное сечение, поэтому глубину и применение согласуют с требованиями к прочности изделия.

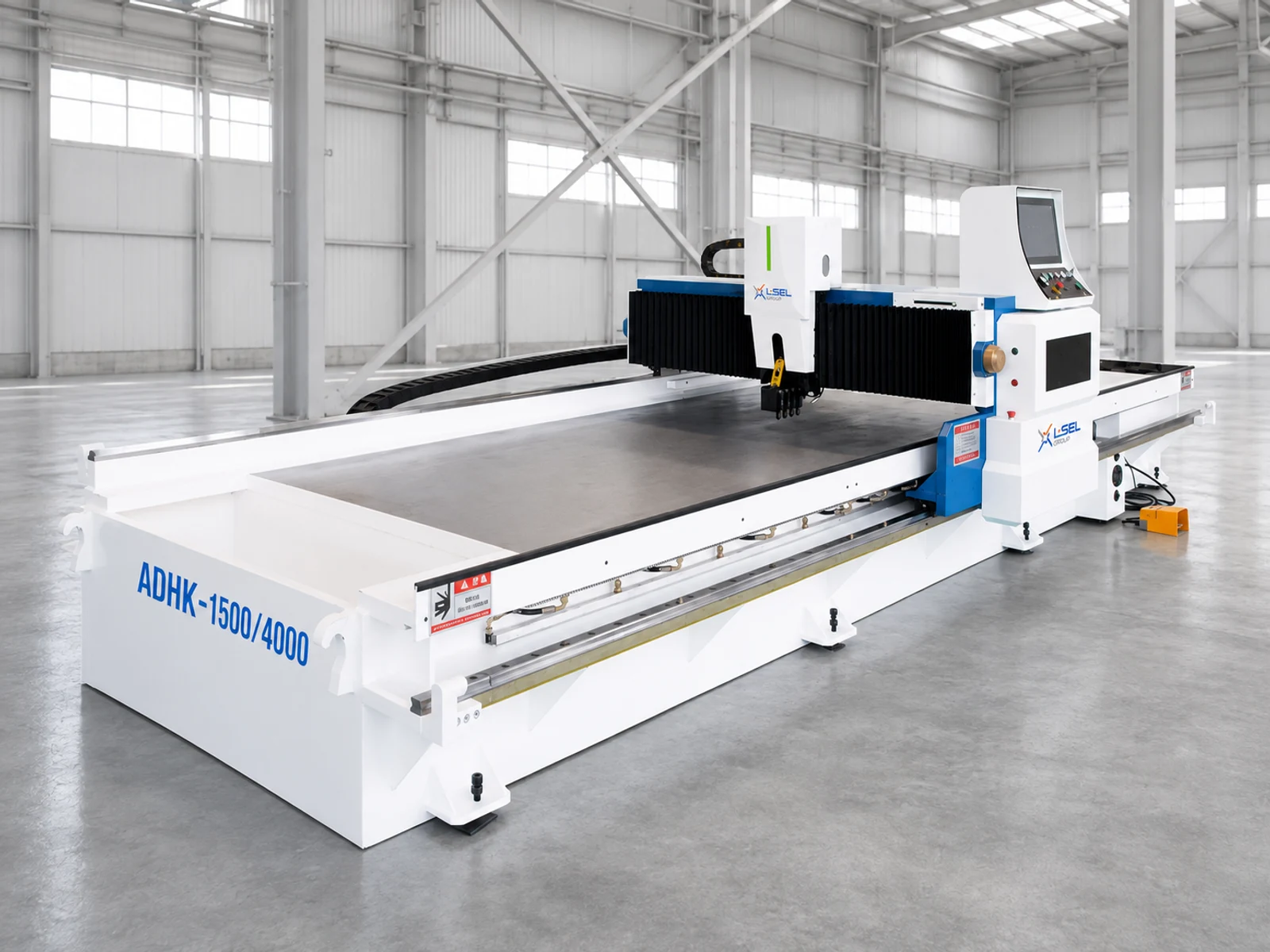

Портальный станок для V-пазов ADHK
Изображение является референсным. Фактический вид и комплектация могут отличаться.
- Длина обработки, мм
- 3200–6000
- Ширина обработки, мм
- 1250 / 1500
- Толщина листа для пазования, мм
- 0.4–4
ADHK 3200/1250, ADHK 4000/1250, ADHK 4000/1500, ADHK 5000/1250, ADHK 5000/1500, ADHK 6000/1250, ADHK 6000/1500
Выборка V-образных пазов в листе перед декоративной гибкой. Портальная компоновка обеспечивает доступ к большой плоскости заготовки.
Лист фиксируется на столе, а инструментальная головка движется по заданной траектории. Последовательные резцы снимают материал проходами. Сервоприводы, прижимы и отвод стружки образуют единый процесс; пазование не является гибкой.
Назначение и особенности
Портальный станок для V-пазов ADHK
ADHK формирует V-паз перед декоративной гибкой, а не разрезает лист насквозь как гильотина. Портальная схема работает с плоской заготовкой. Глубину канавки согласуем с остаточной толщиной и направлением гиба: острый внешний угол не должен достигаться случайным ослаблением детали.
Технические характеристики
| Модель | Ширина обработки, мм | Длина обработки, мм | Толщина листа для пазования, мм | Минимальная толщина листа, мм | Отступ паза от края, мм | Скорость резца, м/мин | Главный двигатель, кВт | Давление гидросистемы, МПа | Габариты Д × Ш × В, мм |
|---|---|---|---|---|---|---|---|---|---|
| ADHK 3200/1250 | 1250 | 3200 | 4 | 0.4 | 8 | 0-90 | 5.5 | 7-9 | 5300 × 2300 × 1700 |
| ADHK 4000/1250 | 1250 | 4000 | 4 | 0.4 | 8 | 0-90 | 5.5 | 7-9 | 6100 × 2300 × 1700 |
| ADHK 4000/1500 | 1500 | 4000 | 4 | 0.4 | 8 | 0-90 | 5.5 | 7-9 | 6100 × 2600 × 1700 |
| ADHK 5000/1250 | 1250 | 5000 | 4 | 0.4 | 8 | 0-90 | 5.5 | 7-9 | 7100 × 2300 × 1700 |
| ADHK 5000/1500 | 1500 | 5000 | 4 | 0.4 | 8 | 0-90 | 5.5 | 7-9 | 7100 × 2600 × 1700 |
| ADHK 6000/1250 | 1250 | 6000 | 4 | 0.4 | 8 | 0-90 | 5.5 | 7-9 | 8100 × 2300 × 1700 |
| ADHK 6000/1500 | 1500 | 6000 | 4 | 0.4 | 8 | 0-90 | 5.5 | 7-9 | 8100 × 2600 × 1800 |
| Точность позиционирования, мм | ±0.01 |
|---|
Как выбрать комплектацию
Табличные 4 мм — толщина листа, не глубина паза. Завод связывает предел с нержавеющим листом с неплоскостностью менее 3 мм. Проверяем остаточную толщину, отступ от края, материал и последующий гиб. Точность позиционирования не является допуском готового декоративного ребра.
Формат, резцы, прижимы, программа проходов, поддержки и удаление стружки. Нужны чертежи паза, материал, толщина и требования к внешнему виду. Фактическую подачу определяем для вашего материала, а не по максимальному значению скорости.
Обсудить комплектацию
Отправьте чертёж или фото детали, материал, толщину, размер заготовки и нужный объём выпуска. Так мы сможем сравнить конфигурации на вашей задаче, а не только по мощности.
