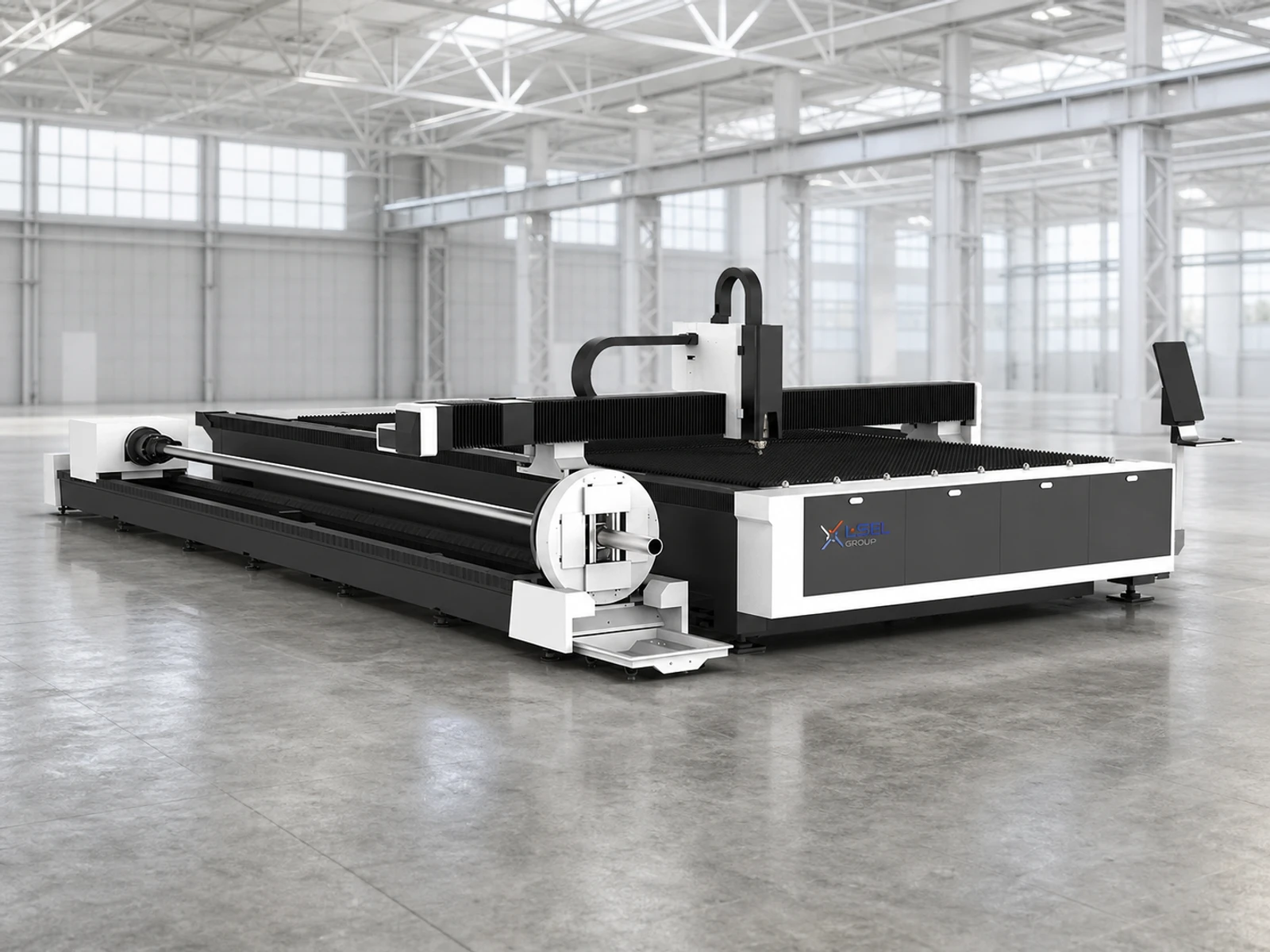

Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
LF3015LNR, LF6025LNR
Відкритий комбінований комплекс у двох форматах листового поля. Пневматичний трубний модуль працює з круглими й квадратними заготовками в підтвердженому діапазоні 20–240 мм.
Посилена зварна станина, листовий стіл і трубний затиск поєднані в одному комплексі. Відкрита зона дає доступ до листа, пневматичний патрон утримує трубну заготовку. Для довгих деталей погоджуємо підтримки й вивантаження: діапазон патрона сам по собі не визначає допустиму довжину або масу.
Листові й трубні елементи металоконструкцій, каркаси, машинобудівні та складальні деталі. Серія підходить для змішаної номенклатури, коли потрібні різні типи розкрою на одній ділянці. Продуктивність порівнюємо за сумарною програмою, а не окремо для двох робочих зон.
LNR дає вибір двох відкритих листових форматів зі спільною трубною функцією. Довший стіл корисний для довгих панелей, але не означає автоматичного збільшення можливостей трубного модуля. Листову площу, діапазон труб і потужність звіряємо окремо для обраного виконання.
| Модель | Робоче поле, мм | Потужність джерела, кВт | Кругла труба, мм | Квадратна труба, мм | Габарити Д × Ш × В, мм |
|---|---|---|---|---|---|
| LF3015LNR | 3050 × 1530 | 1 / 2 / 3 / 4 | 20–240 | 20–240 | 9150 × 4300 × 2300 |
| LF6025LNR | 6050 × 2530 | 1 / 2 / 3 / 4 / 12 | 20–240 | 20–240 | 9520 × 5300 × 2300 |
| Повторюваність позиціювання, мм | ±0.02 |
|---|
LF3015LNR має поле 3050 × 1530 мм і варіанти 1–4 кВт; LF6025LNR — 6050 × 2530 мм, із додатковим варіантом 12 кВт. Не переносимо більшу потужність на меншу модель автоматично. Квадратний профіль перевіряємо з урахуванням діагоналі та реального затиску.
Погоджуємо листовий формат, матеріали, потужність, голову, довжину труб, підтримки, витяжку, гази та охолодження. Для рішення потрібні креслення обох типів деталей і планове завантаження. За великого незалежного потоку листа й труб варто порівняти два спеціалізовані верстати.
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
Обговорити комплектацію
