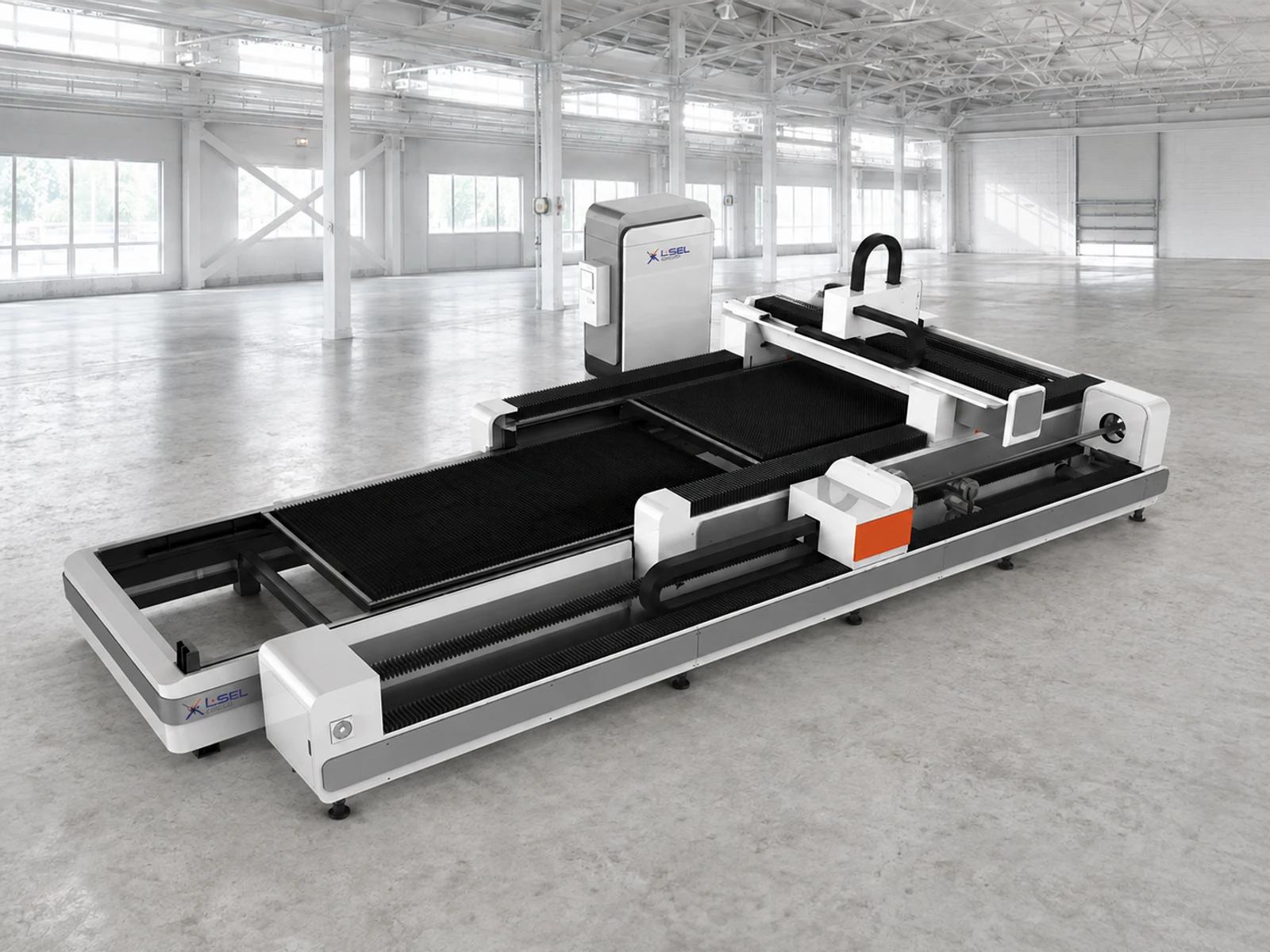

Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
Листова зона 3050 × 1530 мм зі змінними платформами та модуль різання труб. Для змішаного виробництва, якому важливо готувати наступний лист поза поточною зоною різання.
Листова частина має систему обміну столів, трубна — затискні вузли з центруванням і підтримками. Спільний комплекс працює з двома видами заготовок, але не замінює дві незалежні виробничі лінії. Для труб важливі положення шва, прямолінійність і підтримка довгого відрізка.
Корпусні деталі, металеві рами, панелі й трубні елементи для складальних виробів. Змінні столи дозволяють організувати підготовку листа й знімання деталей між циклами. Реальний виграш залежить від розкрою та роботи оператора, а не лише від часу механічного обміну платформ.
LF3015GCR додає обмін листових платформ до комбінованого розкрою. Це дозволяє готувати наступний лист окремо від активної платформи, але трубні роботи все одно потрібно включити до загального графіка. Заздалегідь визначаємо пріоритет потоку та місця приймання листових і трубних деталей.
| Модель | Робоче поле, мм | Потужність джерела, кВт |
|---|---|---|
| LF3015GCR | 3050 × 1530 | 1 / 1.5 / 2 / 3 / 4 / 6 / 12 |
| Повторюваність позиціювання, мм | ±0.02 |
|---|---|
| Максимальна швидкість переміщення, м/хв | 120 |
| Габарити Д × Ш × В, мм | 8880 × 3660 × 2160 |
Оцінюємо частку листового та трубного завантаження, доступ до змінного стола й маршрут готових деталей. Діагональний діапазон затиску не дорівнює допустимому діаметру будь-якої труби: круглий і квадратний перерізи погоджуємо окремо під фактичну комплектацію.
Джерело 1–12 кВт за доступними варіантами, різальна голова, оснащення трубного модуля та допоміжні системи. До замовлення фіксуємо перерізи, довжини, маси, кінцевий залишок і порядок завантаження. Передбачаємо проходи, витяжку, охолодження й заходи лазерної безпеки.
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
Обговорити комплектацію
LF3015GAR, LF4020GAR, LF6025GAR, LF8025GAR
Листова зона зі змінними столами та трубний модуль в одному комплексі. Для виробництва, яке працює з обома видами заготовок.

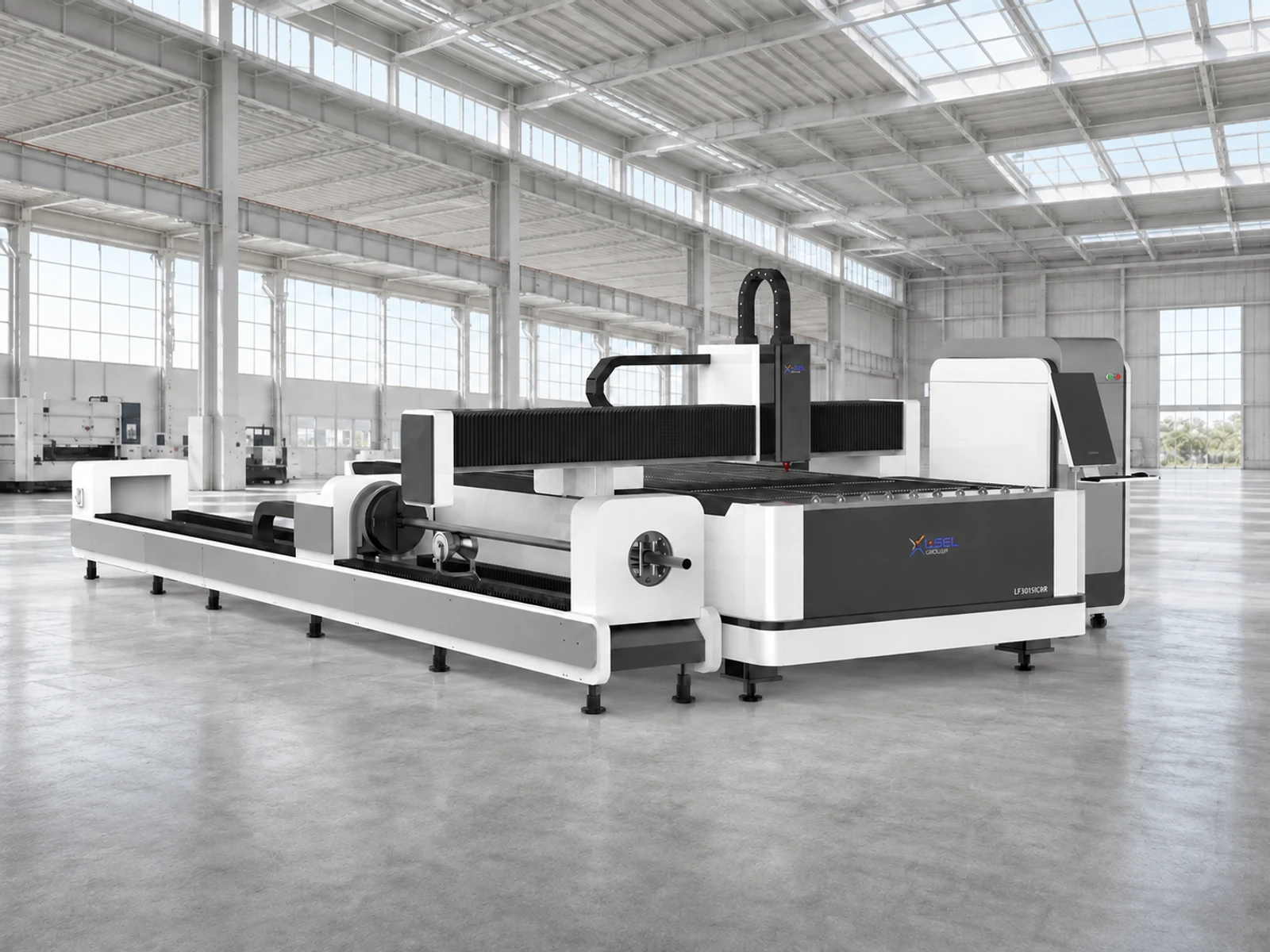

LF3015CNR
