Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.

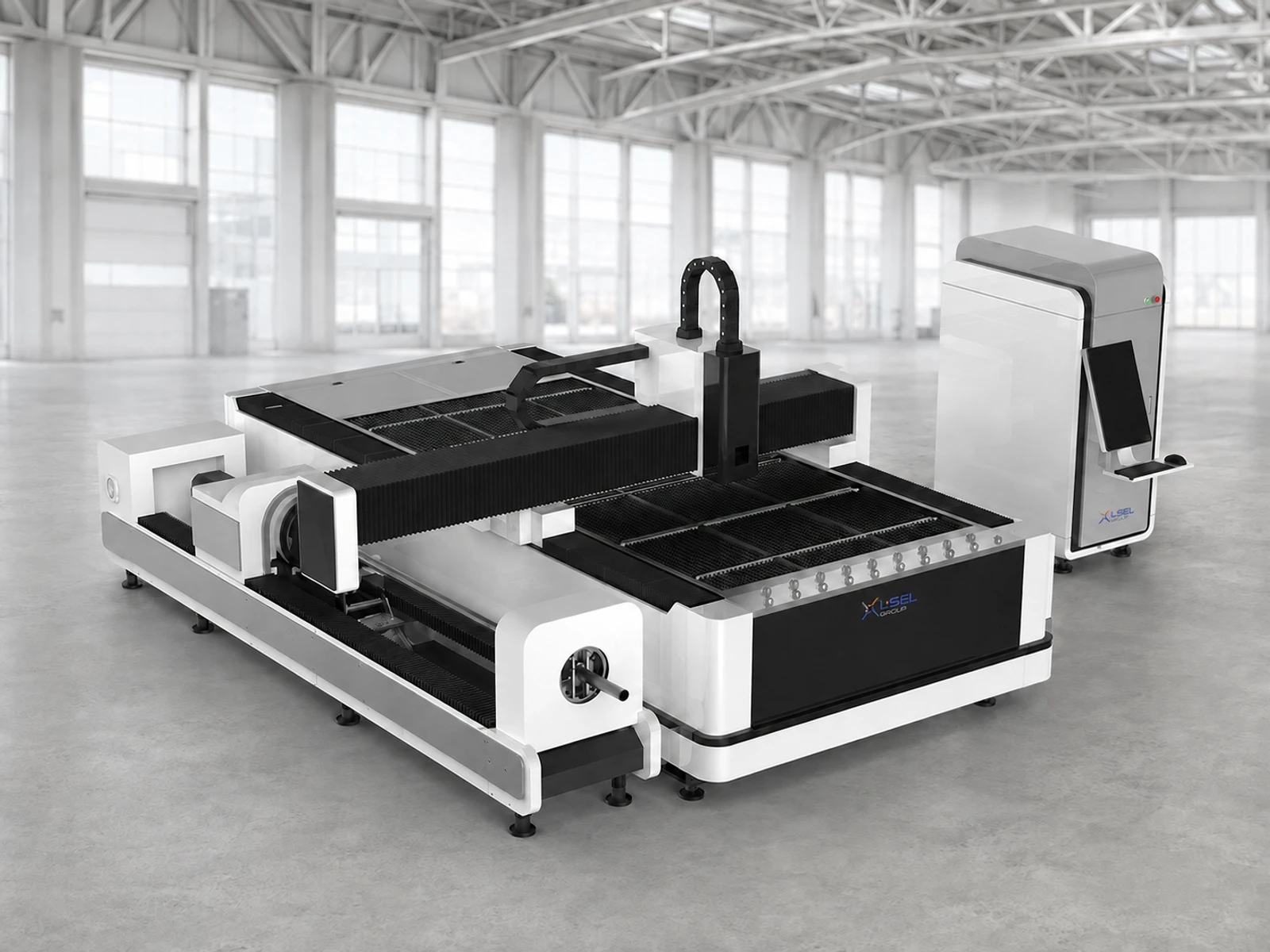

Відкритий листовий стіл 3050 × 1530 мм із трубним модулем. Один комплекс для виробництва, яке виготовляє і листові деталі, і елементи з профільної труби.
Поруч із листовою зоною розміщені затискні вузли та підтримки трубної заготовки. Портальна листова частина має відкритий доступ для завантаження. Фіксація й підтримка довгої труби важливі для положення контуру та безпечного знімання готової деталі.
Каркаси, корпуси, огорожі, тренажери та інші вироби, де лист і труба входять до однієї збірки. Комбінований формат допомагає зосередити різні операції на одній ділянці. Водночас спільне завантаження комплексу потрібно перевірити: листова й трубна програми конкурують за його робочий час.
LF3015CNR доповнює відкритий листовий стіл трубним модулем. Це варіант для виробництва, де трубні елементи супроводжують листові замовлення. Якщо обидва потоки постійно завантажені, порівнюємо спільну машину з двома окремими: суміщення операцій не означає одночасного незалежного різання.
| Модель | Робоче поле, мм | Потужність джерела, кВт |
|---|---|---|
| LF3015CNR | 3050 × 1530 | 1 / 2 / 3 / 4 / 6 / 8 / 12 |
| Повторюваність позиціювання, мм | ±0.02 |
|---|---|
| Максимальна швидкість переміщення, м/хв | 100 |
| Габарити Д × Ш × В, мм | 9250 × 4500 × 2300 |
Порівнюємо загальний потік деталей із варіантом двох окремих верстатів. Комбінована конструкція не означає незалежного одночасного різання листа й труби. Для CNR межі трубного перерізу уточнюємо за кресленням і специфікацією: доступні заводські описи містять різні значення.
Потужність 1–12 кВт за таблицею, голова, патрони, підтримки та довжина трубного модуля. Потрібні креслення листових і трубних деталей, матеріали, товщини, довжини й маса заготовок. Окремо погоджуємо витяжку, охолодження, гази, завантаження та огородження відкритої зони.
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
Обговорити комплектацію

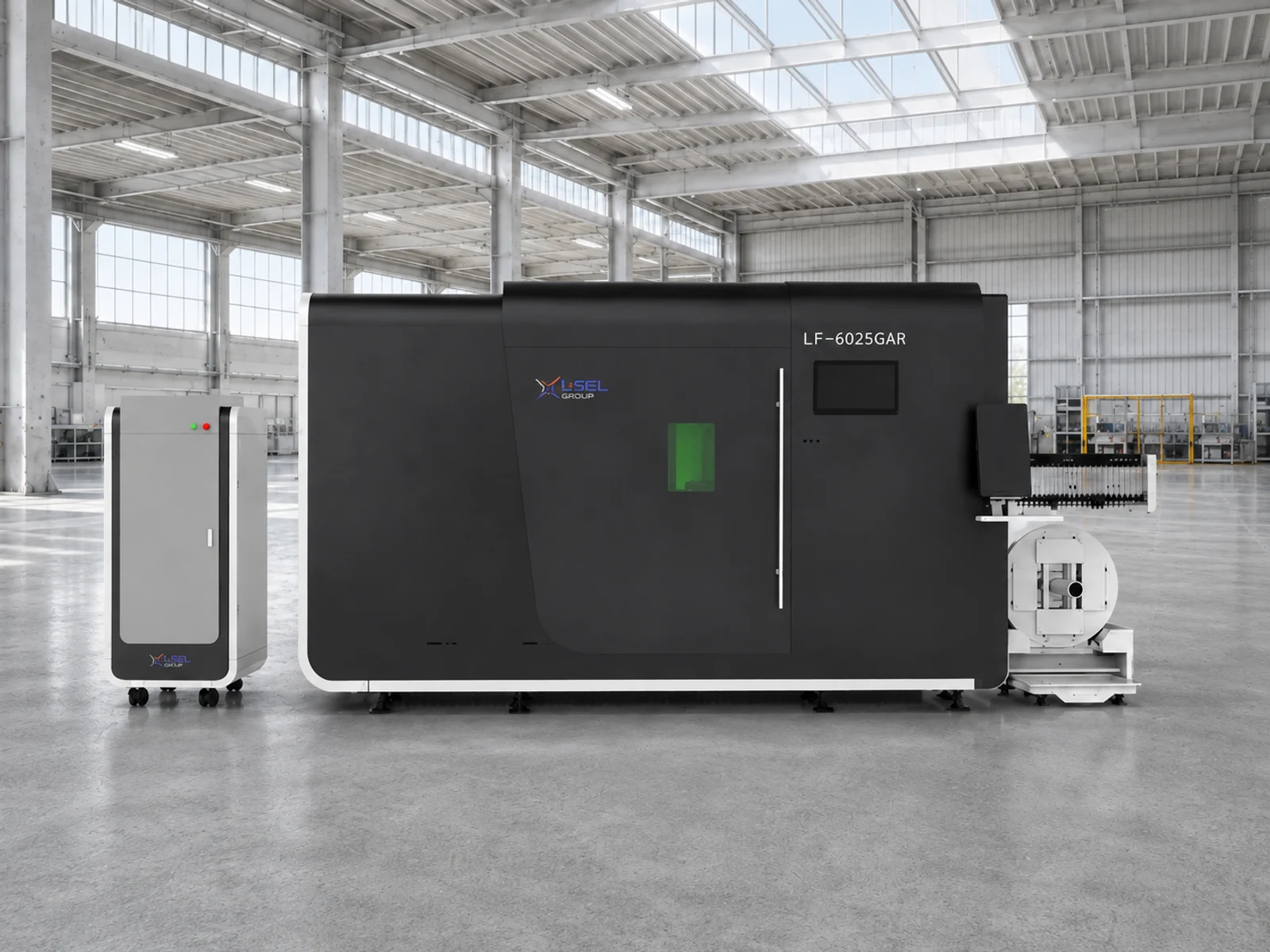

LF3015GAR, LF4020GAR, LF6025GAR, LF8025GAR
Листова зона зі змінними столами та трубний модуль в одному комплексі. Для виробництва, яке працює з обома видами заготовок.

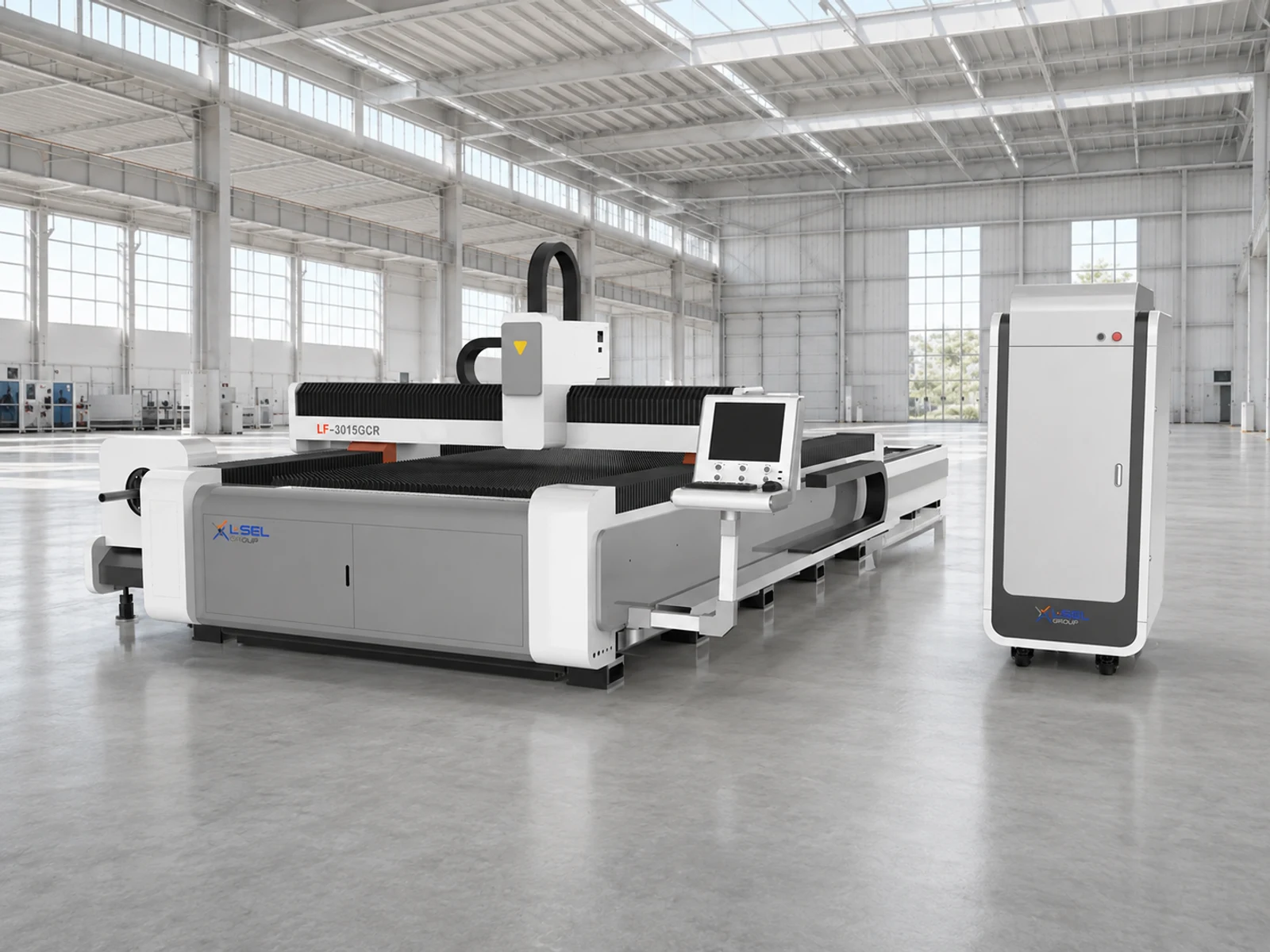

LF3015GCR
Листова зона 3050 × 1530 мм зі змінними платформами та модуль різання труб. Для змішаного виробництва, якому важливо готувати наступний лист поза поточною зоною різання.

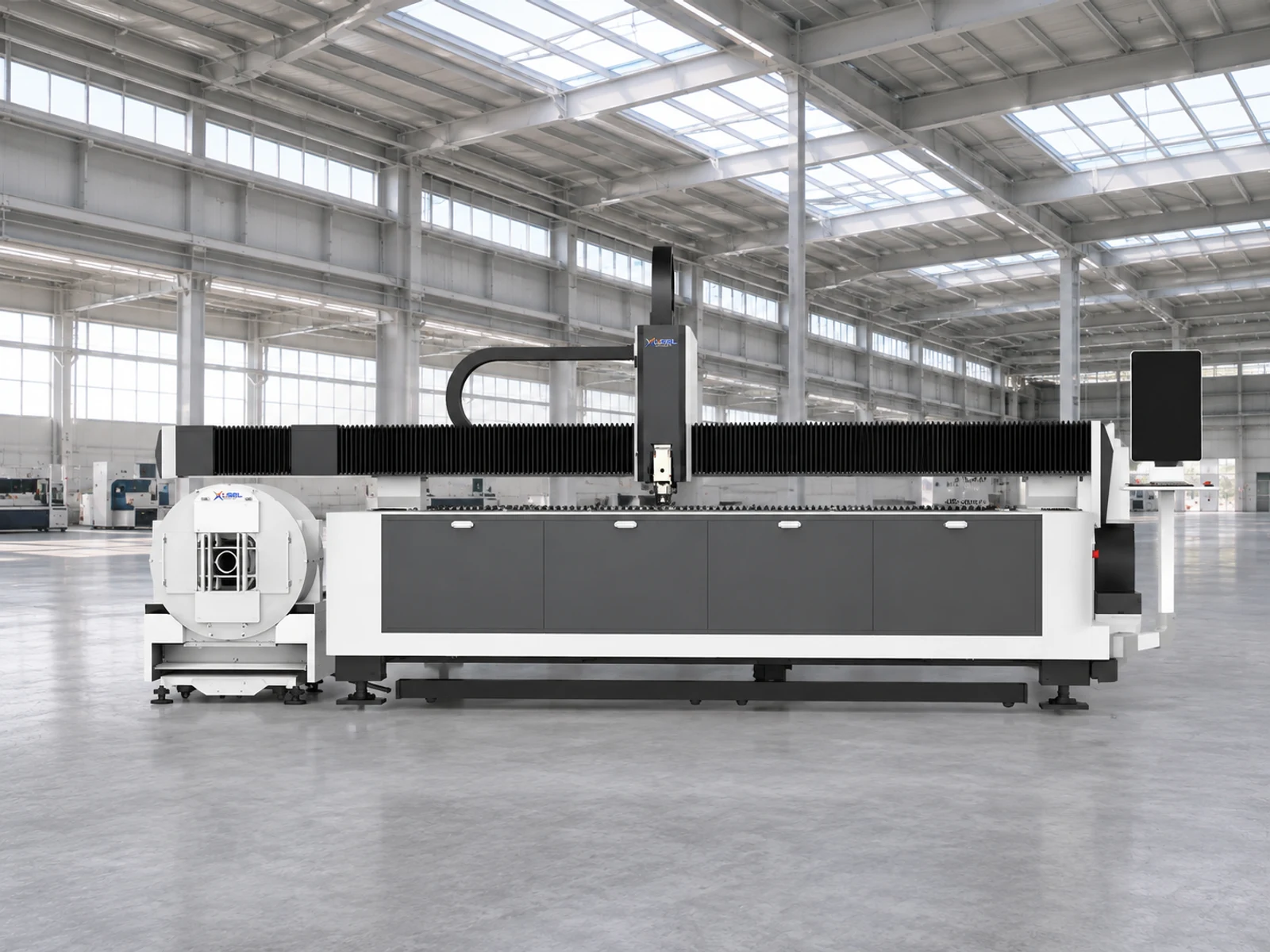

LF3015LNR, LF6025LNR
