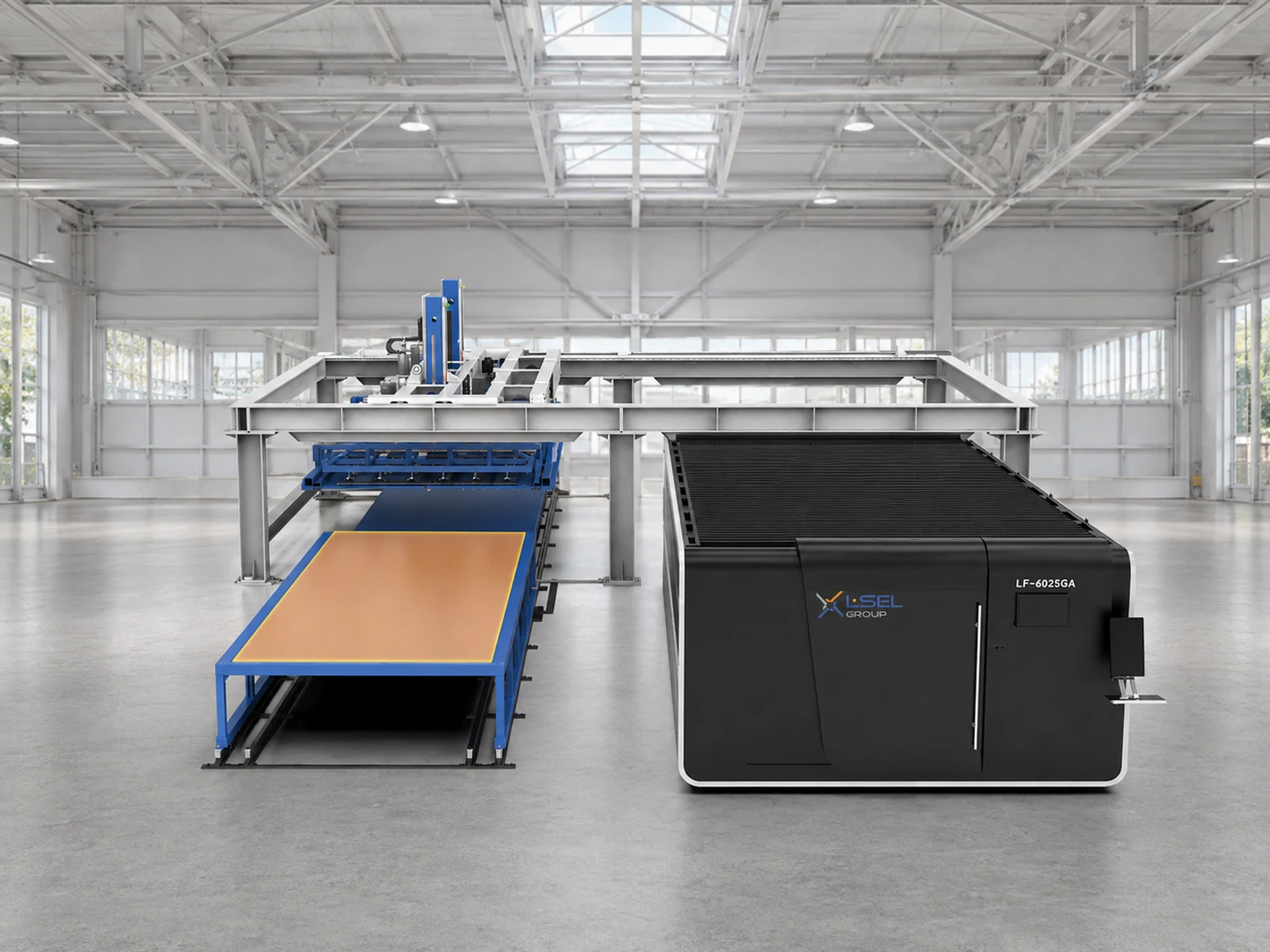

Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
Завантаження й вивантаження листа для лазерної дільниці. Узгоджена робота маніпулятора, візків і верстата зменшує ручне переміщення заготовок.
Вакуумний захват подає лист, а вилковий вузол допомагає вивантажувати матеріал. Обмінні візки й напрямні поєднуються з лазерним верстатом у спільний маршрут. На зображенні показано приклад комплексу з лазером; параметри таблиці нижче стосуються системи подачі, а не джерела різання.
Повторюваний розкрій листа, де значну частину часу займають завантаження й зняття. Перевіряємо масу, формат, товщину, поверхню листа та можливість утримання присосками. Перфорація, плівка й залишкова решітка можуть впливати на роботу захватів.
GAS — модуль переміщення листа, а не самостійний лазер. Підбір починається з інтерфейсу конкретного верстата, формату й маси листа, розміщення візків та розділення листів у пачці. Вантажність візка, одного листа й робочого столу — різні обмеження.
| Модель | Мінімальний лист для подачі, мм | Максимальний лист для подачі, мм | Товщина листа для подачі, мм | Максимальна маса листа для подачі, кг |
|---|---|---|---|---|
| GAS | 2000 × 1000 | 6000 × 2500 | 1–14 | 2000 |
| Маса завантаження одного рівня візка, т | 5 |
|---|---|
| Висота завантаження одного рівня візка, мм | 50 |
| Горизонтальна швидкість маніпулятора, м/хв | 10–25 |
| Швидкість підйому маніпулятора, м/хв | 5–12 |
| Швидкість обміну візка, м/хв | 12 |
| Довідковий цикл подачі, с | 280 |
| Встановлена потужність системи подачі, кВт | 43 |
| Маса верстата, т | 17 |
| Діаметр підведення повітря, мм | 16 |
| Тиск стисненого повітря, МПа | 0.6–0.7 |
| Живлення, В / Гц | 380 / 50 |
Таблична межа одного листа — 2000 кг, а не 5 т: 5 т стосуються одного рівня обмінного візка. Довідкові 280 с описують цикл подачі, не виготовлення готової деталі. 43 кВт — встановлена потужність системи подачі, не лазера. Реальний цикл залежить від розкладки та узгодження з верстатом.
Сумісність із конкретним лазером, схема візків, захвати, накопичення листа, огородження та блокування. Підключення кількох верстатів потребує окремого проєкту. Перед інтеграцією перевіряємо план цеху, проходи, повітря 0.6–0.7 МПа, живлення та порядок відновлення після зупинки.
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
