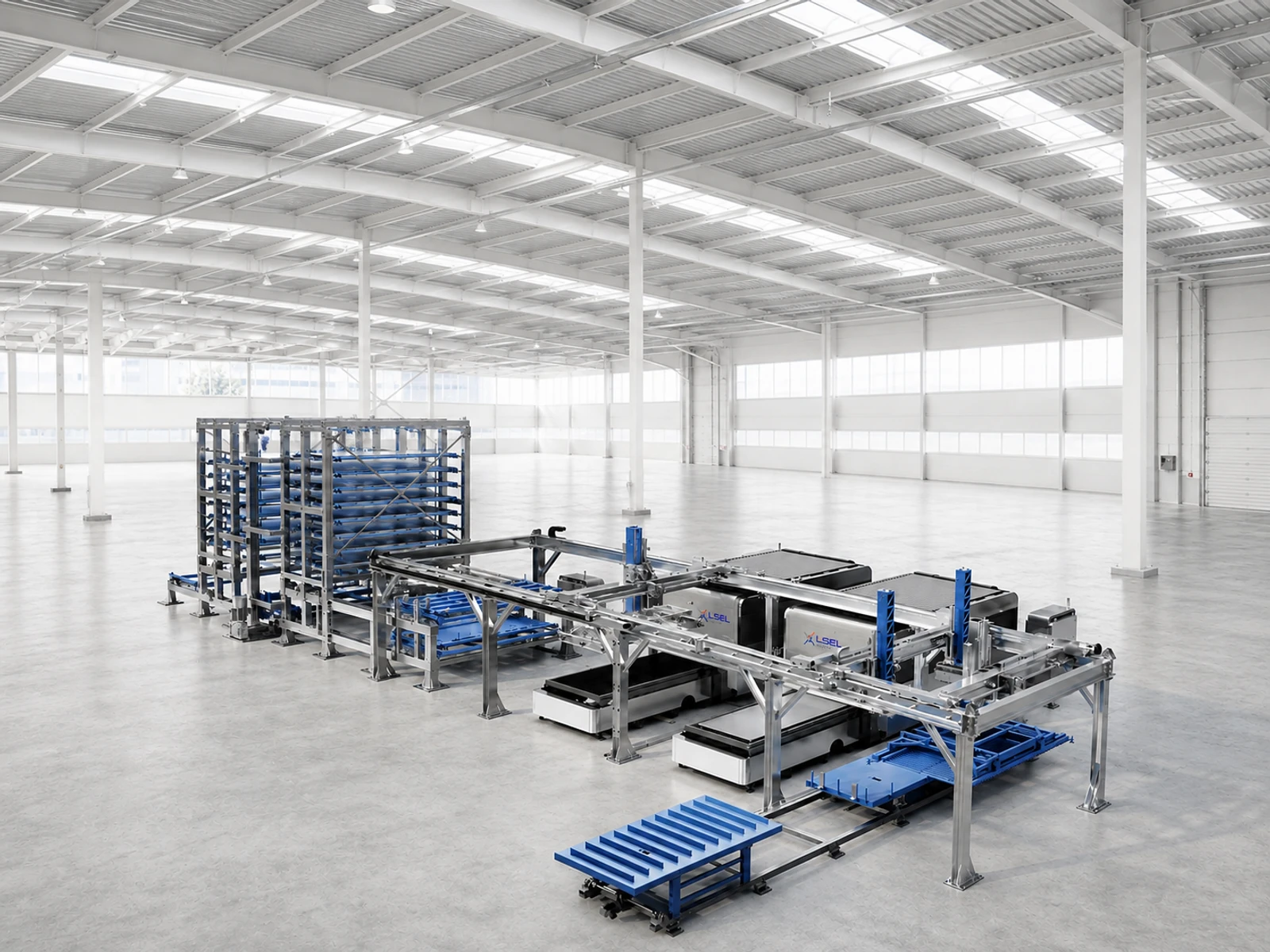

Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
Вертикальне зберігання листів, автоматична подача та узгоджена робота двох лазерів. Для виробництва, де потрібно організувати матеріали й скоротити ручне переміщення листа.
Дві башти по вісім рівнів працюють разом із подачею, обмінними візками, лазерними верстатами й вузлами сортування. Матеріал зберігається вертикально в окремих комірках і надходить до робочої зони за програмою. Інтеграцію з виробничим обліком та висоту рівнів погоджуємо окремо.
Серійний розкрій кількох матеріалів і товщин для корпусів, панелей та металоконструкцій. Лінію оцінюємо за фактичними партіями, перемиканням матеріалів, сортуванням деталей і решітки. Автоматизація подачі не гарантує автономної роботи будь-якого замовлення без контролю.
Двобаштовий склад організовує запас листів і подачу до лазерів. Його користь залежить від кількості матеріалів, чергування товщин і маршруту готових деталей. Місткість полиці не дорівнює вантажності маніпулятора: перевіряємо кожну ланку переміщення та можливість ручного доступу при зупинці.
| Конфігурація | Робоче поле, мм | Потужність джерела, кВт | Навантаження стола лазера, кг |
|---|---|---|---|
| 2 × 8 | 3050 × 1530 | 1.5–20 | 1300 |
| Кількість рівнів складу | 16 |
|---|---|
| Мінімальний лист для зберігання, мм | 1200 × 1000 |
| Максимальний лист для зберігання, мм | 3000 × 1500 |
| Навантаження на рівень складу, т | 3 |
| Висота пачки на рівні складу, мм | 90 |
| Швидкість завантаження складу, м/хв | 5–20 |
| Швидкість підйому складу, м/хв | 5–10 |
| Товщина листа для подачі, мм | 0.8–5 |
| Максимальна маса листа для подачі, кг | 300 |
| Горизонтальна швидкість маніпулятора, м/хв | 10–30 |
| Швидкість підйому маніпулятора, м/хв | 5–10 |
| Маса завантаження одного рівня візка, т | 3 |
| Швидкість обміну візка, м/хв | 10 |
| Встановлена потужність системи подачі, кВт | 42 |
| Діаметр підведення повітря, мм | 12 |
| Тиск стисненого повітря, МПа | 0.6–0.7 |
| Номінальна напруга, В | 380 |
| Довідковий час обміну столів лазера, с | 15 |
| Точність позиціювання, мм | ±0.03 |
| Повторюваність позиціювання, мм | ±0.02 |
| Максимальна швидкість переміщення, м/хв | 120 |
| Максимальне прискорення, g | 2 |
У специфікації розділено склад, маніпулятор і лазер. Рівень складу витримує до 3 т, але маніпулятор — до 300 кг на лист; стіл лазера має іншу межу, 1300 кг. Формат зберігання 3000 × 1500 мм не дорівнює полю лазера 3050 × 1530 мм. Товщина автоматичної подачі 0.8–5 мм також не є межею різання джерела.
План складу й двох верстатів, доступ для поповнення, захвати, сортування, огородження та інтеграція керування. Джерела 1.5–20 кВт підбираємо окремо від системи подачі з табличною потужністю 42 кВт. Цикл перевіряємо на розкладках; живлення — трифазне 380 В, п’ятипровідне підключення за погодженим проєктом.
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
Обговорити комплектацію

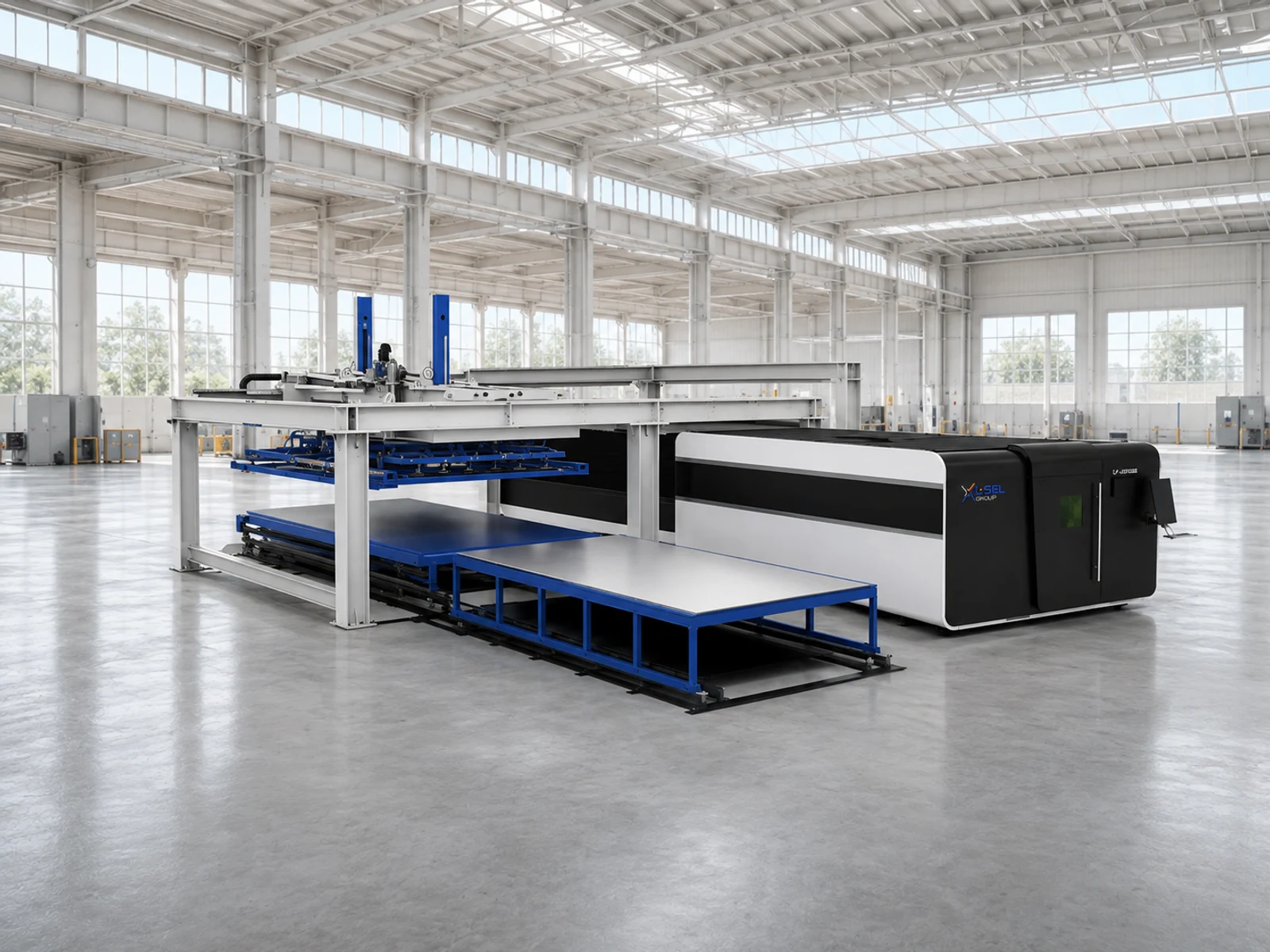

GAS
Завантаження й вивантаження листа для лазерної дільниці. Узгоджена робота маніпулятора, візків і верстата зменшує ручне переміщення заготовок.
LF3015CN
Одноярусний відкритий стіл 3000 × 1500 мм із прямим доступом до листа. Модель для зрозумілої логістики заготовок і комплектації під фактичне завдання.

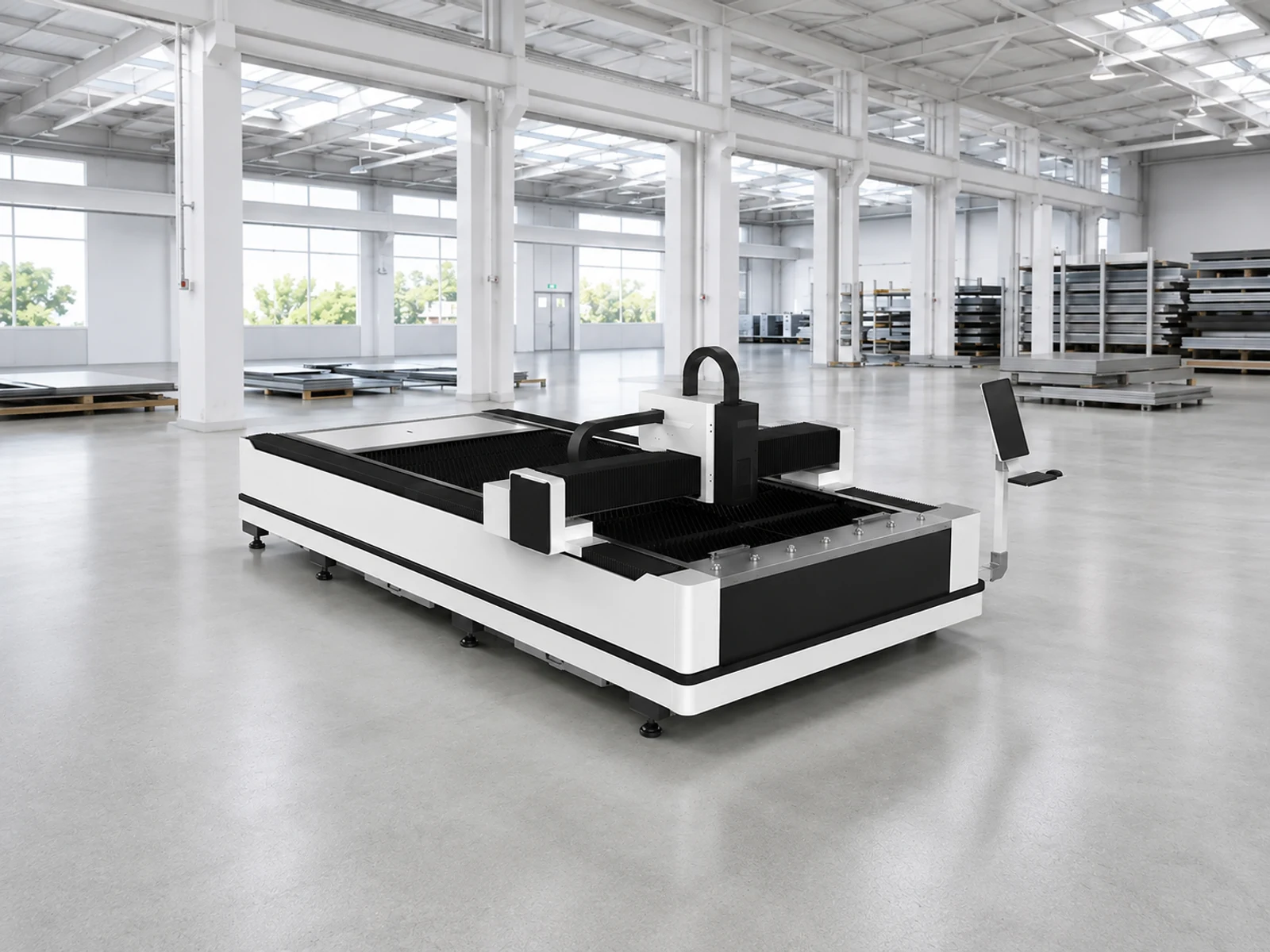

LF3015LN, LF4020LN, LF6025LN
