Для яких завдань
Обрізання, отвори й контури у сформованих деталях, прототипах та вузлах машинобудування. Перевіряємо 3D-модель, матеріал, зони кріплення й вимоги до кромки. Можливість нахилу не гарантує доступ до будь-якого піднутрення.
П’ятиосьовий лазер M3015G для 3D-деталей M3015G
Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
- Хід осі Z, мм
- ≥650 / ≥750
- Поворот осі A, °
- ±135
- Повторюваність позиціювання, мм
- ±0.03
GKS-M3015G, GKS-M3122G, GKS-M4025G
Різання просторових контурів із нахилом голови по двох обертових осях. Для сформованих деталей, які потребують обробки з кількох напрямків.
Лінійні осі X/Y/Z працюють разом із поворотом C і нахилом A. Серія має зовнішній захисний корпус і поворотний робочий стіл; конкретні блокування, вікна й система спостереження залежать від комплектації. Підготовка програми враховує інструмент, пристосування та колізії.
Призначення та особливості
П’ятиосьовий лазер M3015G для 3D-деталей
GKS-M3015G використовує п'ять осей для доступу до різних поверхонь сформованої деталі. Поворотні осі голови відрізняють його від звичайного плоского розкрою. Для підбору потрібна 3D-модель із базами кріплення: робоча траєкторія, затиск і зазори важливіші за один габарит у таблиці.
Технічні характеристики
| Модель | Хід осі X, мм | Хід осі Y, мм | Хід осі Z, мм | Таблична швидкість осей X/Y/Z, м/хв |
|---|---|---|---|---|
| GKS-M3015G | ≥3000 | ≥1500 | ≥650 | ≥100 |
| GKS-M3122G | ≥3100 | ≥2200 | ≥650 | ≥100 |
| GKS-M4025G | ≥4000 | ≥2500 | ≥750 | ≥80 |
| Прискорення осей X/Y/Z, м/с² | 10 |
|---|---|
| Точність позиціювання, мм | ±0.05 |
| Повторюваність позиціювання, мм | ±0.03 |
| Поворот осі C, ° | N × 360 |
| Поворот осі A, ° | ±135 |
| Таблична швидкість осей C/A, об/хв | ≥90 |
| Прискорення осей C/A, рад/с² | ≥90 |
| Позиціювання осей C/A, ° | ±0.015 |
| Повторюваність осей C/A, ° | ±0.005 |
Як обрати комплектацію
Три моделі відрізняються ходами й табличними швидкостями; заводські знаки ≥ збережено. Ходи не є готовим габаритом деталі з оснащенням. Прискорення наведено в м/с², а кутові параметри — окремо від лінійних. Потужність джерела у відкритій таблиці не підтверджена: підбираємо й фіксуємо її окремо.
Джерело, голова, стіл, пристосування, програмування та перевірка зіткнень. Для розрахунку потрібні 3D-файли, креслення з допусками, товщини й партії. Остаточну досяжність, безпеку та цикл погоджуємо для обраної моделі.
Обговорити комплектацію
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
Обговорити комплектаціюТакож у каталозі
GKS-12015S
Лазер для конструкційного профілю
Просторова обробка профілю й листа в одному комплексі. Різання контурів, отворів і фасок для подальшого складання металоконструкцій.
- Потужність джерела, кВт
- 12 / 20 / 30
- Хід осі Y, мм
- 28000
- Хід осі Z, мм
- 1050

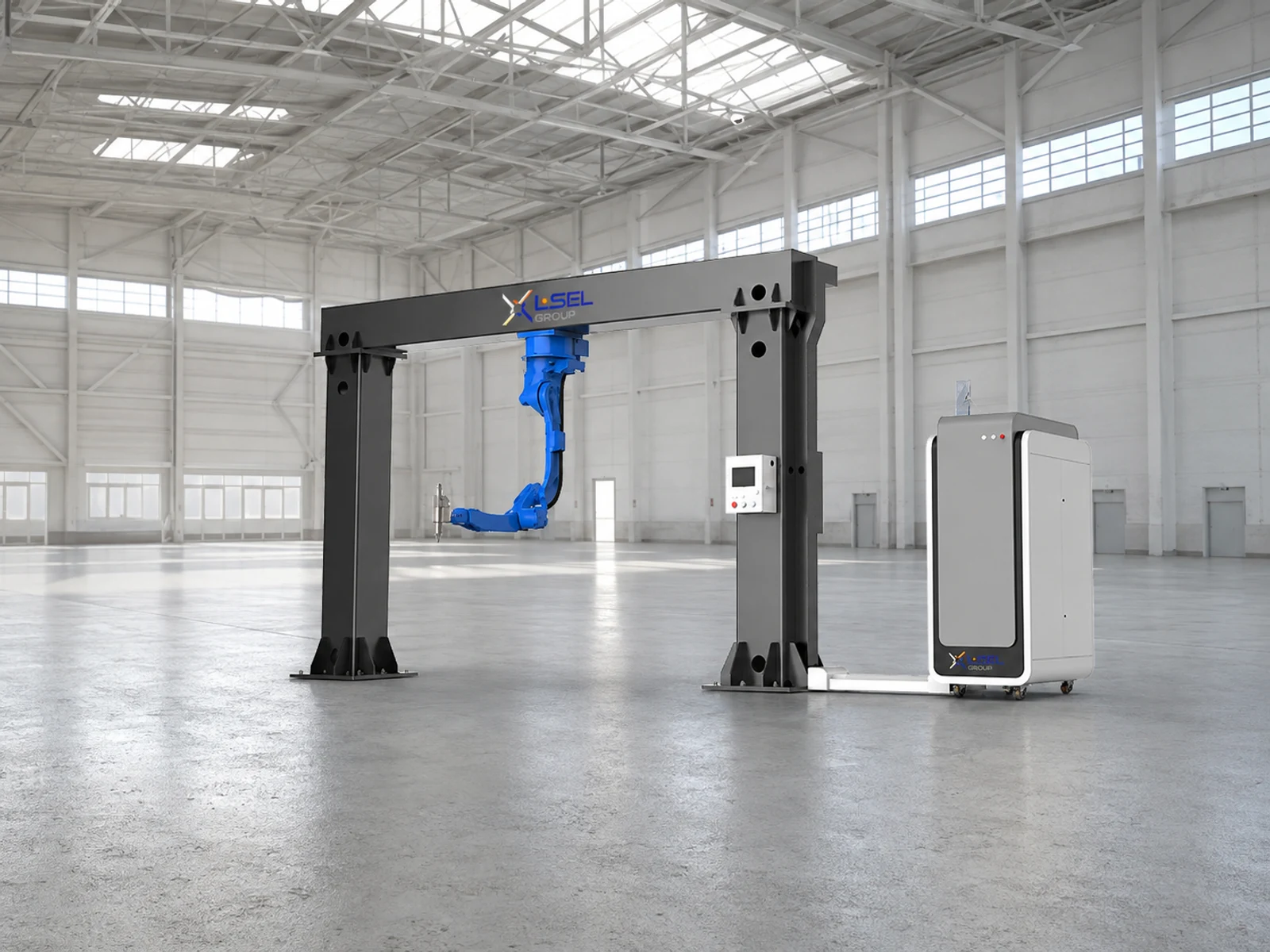

LF1800
