Для яких завдань
Обрізання й отвори у просторових заготовках для автомобільних, побутових і машинобудівних виробів. Підбір починаємо з 3D-моделі, матеріалу, товщини та необхідної кромки; оцінюємо доступність усіх ділянок траєкторії.
Робот лазерного різання LF1800
Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
- Потужність джерела, кВт
- 1–4
- Радіус руки робота, мм
- 1800
- Повторюваність позиціювання, мм
- ±0.05
Просторова лазерна обробка сформованих деталей. Робот переміщує голову вздовж контуру, до якого незручно дістатися звичайним плоским столом.
Роботизована рука працює з волоконною лазерною головою; можливі підлогове або підвісне встановлення. На фото — підвісне виконання. Деталь фіксується в оснащенні, яке забезпечує повторюване положення й доступ голови до потрібних поверхонь.
Призначення та особливості
Робот лазерного різання LF1800
LF1800 потрібний для обрізання та отворів у вже сформованих просторових деталях. На відміну від листового лазера, результат залежить від роботизованої траєкторії та спеціального пристосування. Радіус руки не гарантує доступ до кожної точки: перевіряємо положення інструмента й можливі зіткнення.
Технічні характеристики
| Модель | Потужність джерела, кВт | Радіус руки робота, мм | Повторюваність позиціювання, мм |
|---|---|---|---|
| LF1800 | 1 / 1.5 / 2 / 3 / 4 | 1800 | ±0.05 |
Як обрати комплектацію
Радіус руки 1800 мм не означає сферичну зону різання без обмежень. Досяжність залежить від орієнтації голови, інструмента, кріплення й можливих зіткнень. Повторюваність ±0.05 мм — характеристика системи позиціювання, не універсальний допуск кромки.
Джерело 1–4 кВт, встановлення робота, пристосування, програмування, витяжка й огороджена зона з блокуваннями. Це система різання, не зварювання. Час циклу, точність і якість підтверджуємо на деталі з погодженим оснащенням.
Обговорити комплектацію
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
Обговорити комплектаціюТакож у каталозі

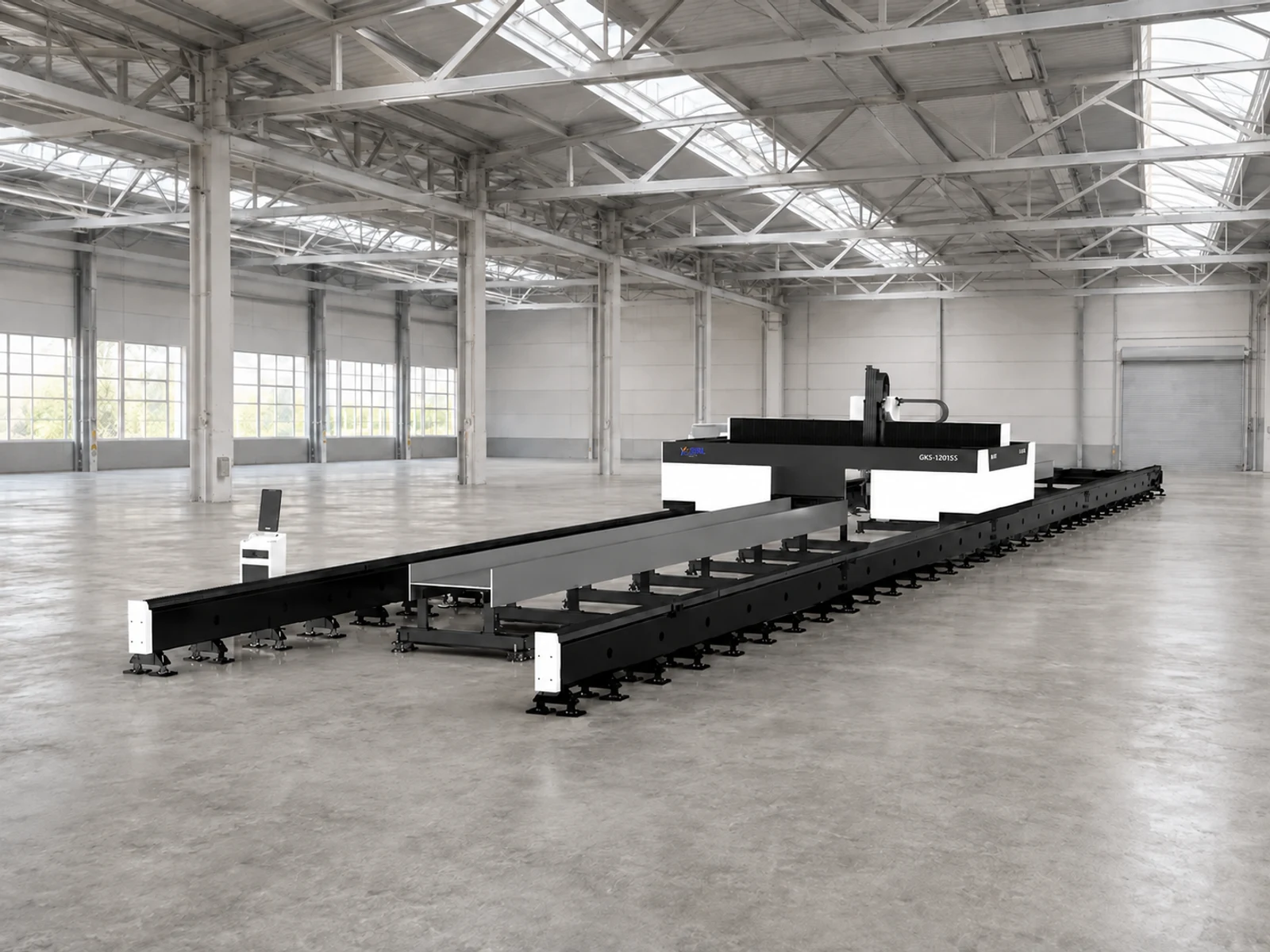

GKS-12015S
Лазер для конструкційного профілю
Просторова обробка профілю й листа в одному комплексі. Різання контурів, отворів і фасок для подальшого складання металоконструкцій.
- Потужність джерела, кВт
- 12 / 20 / 30
- Хід осі Y, мм
- 28000
- Хід осі Z, мм
- 1050

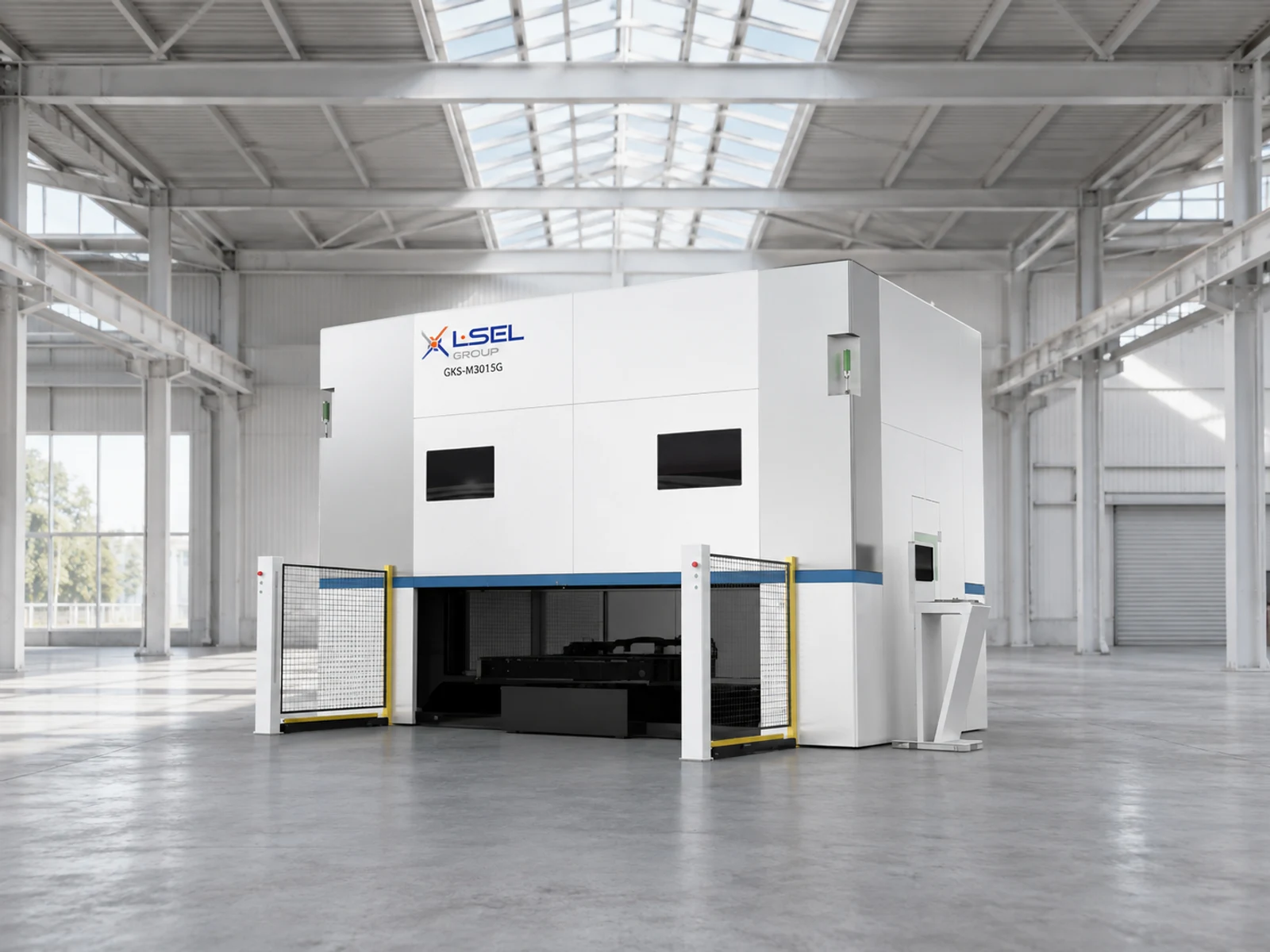

GKS-M3015G, GKS-M3122G, GKS-M4025G
