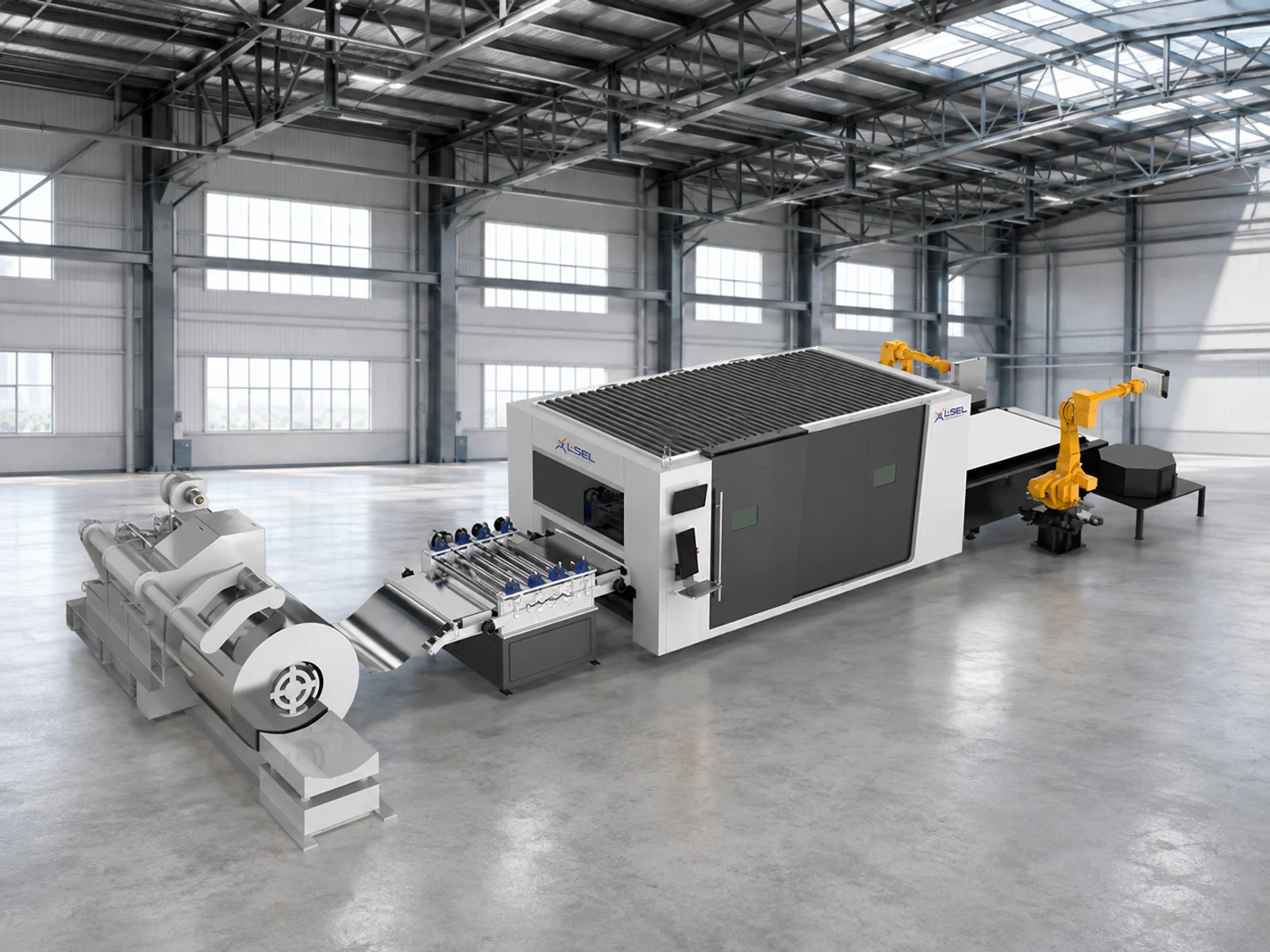

Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
GKS-CPL3015B, GKS-CPLS6015B
Розмотування, правлення та лазерний розкрій стрічки в одному маршруті. Для серійних тонколистових деталей, які зручно виготовляти з рулонного металу.
Рулон надходить із розмотувача до правильного й подавального вузлів, потім — у закриту зону різання та на вивантаження. Така послідовність зменшує кількість окремих операцій із підготовки листів. Формат робочої зони, подачу та розкрій потрібно узгодити між собою: сама наявність рулону не гарантує безперервного різання будь-якого контуру.
Корпусні заготовки, панелі, елементи вентиляції та повторювані деталі з тонкої сталі. Вибір залежить від ширини стрічки, матеріалу, площинності після правлення й розкладки деталей. Для одиничних замовлень зі змінними матеріалами окремий листовий лазер може бути зручнішим.
CPL3015B працює з рулоном через розмотування та вирівнювання перед лазером. Це змінює підготовку матеріалу порівняно з листовим столом: важливі марка металу, товщина, ширина стрічки й залишкова хвилястість. Продуктивність визначає узгодження подачі та різання, а не швидкість розмотувача окремо.
| Модель | Робоче поле, мм | Потужність джерела, кВт | Габарити Д × Ш × В, мм |
|---|---|---|---|
| GKS-CPL3015B | 3000 × 1500 | 1–6 | — |
| GKS-CPLS6015B | 6000 × 1500 | 1–6 | 16000 × 4000 × 2100 |
| Ширина рулону, мм | 500–1500 |
|---|---|
| Внутрішній діаметр рулону, мм | 508–610 |
| Зовнішній діаметр рулону, мм | 800–1500 |
| Товщина вуглецевої сталі з рулону, мм | 0.8–3 |
| Товщина нержавіючої сталі з рулону, мм | 0.8–2 |
| Максимальна маса рулону, т | 10 |
| Швидкість подачі стрічки, м/хв | 0–20 |
| Точність позиціювання, мм/м | ±0.05 |
| Повторюваність позиціювання, мм | ±0.03 |
| Максимальне прискорення, g | 1 |
| Максимальна швидкість переміщення, м/хв | 120 |
У таблиці — два заводські формати. Рулон: до 10 т, ширина 500–1500 мм; діапазони товщин різні для вуглецевої та нержавіючої сталі. Швидкість подачі 0–20 м/хв не є швидкістю різання. Точність позиціювання подана в мм/м, а не як допуск готової деталі. Габарити меншої моделі уточнюємо: у відкритій специфікації неоднозначна одиниця.
Джерело 1–6 кВт, правильний вузол, подача, вивантаження, витяжка та безпечна зона роботи з рулоном. Для розрахунку надішліть матеріали, товщини, ширину рулону, креслення й партії; перевіримо розкладку, залишки, площинність і реальний цикл.
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
Обговорити комплектацію
