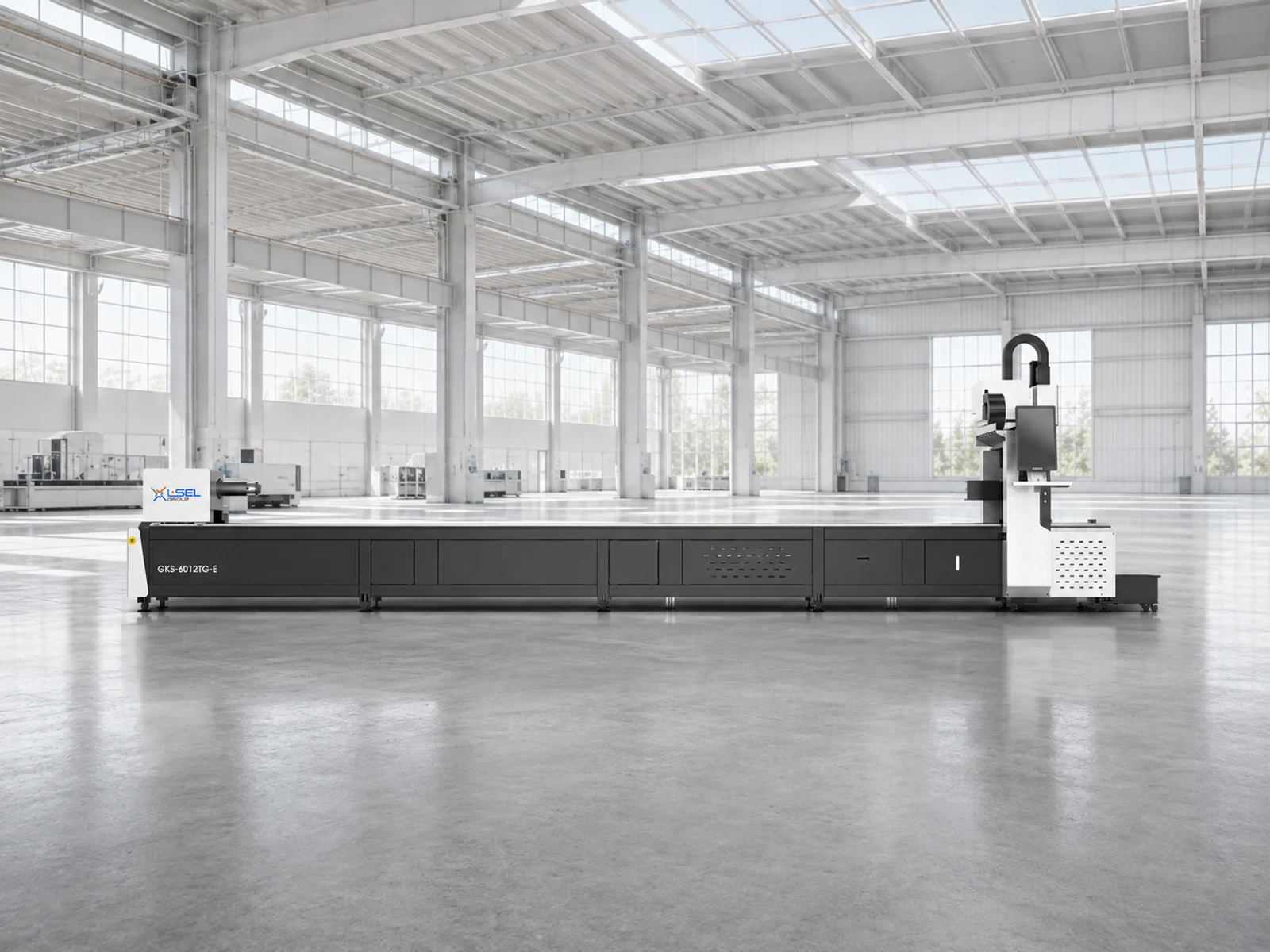

Зображення є референсним. Фактичний вигляд і комплектація можуть відрізнятися.
6012 TG-E, 6016 TG-E
Інтегрована серія для невеликих труб із перерізом від 10 до 120 або 160 мм. Джерело 1.5 чи 3 кВт, робоча довжина 6500 мм і допустима маса труби до 80 кг.
Електрична частина, джерело й пневматика інтегровані у станину. Передній патрон із додатковим переміщенням дає змогу завершувати різання при двопатронному затиску. Таке компонування розраховане на невеликі труби й спрощує розміщення основних вузлів, але не скасовує місця для подачі матеріалу.
Меблеві й спортивні каркаси, огорожі, дрібні трубні конструкції та вироби з великою кількістю отворів або вирізів. Підходить для невеликого профілю; не є заміною важкого труборіза лише тому, що довжина заготовки подібна. Обмеження 80 кг слід перевірити для всього вхідного відрізка труби.
TG-E призначена для невеликих перерізів, де масивний важкий труборіз може бути зайвим. Перевіряємо мінімальний розмір затиску, тонку стінку та поведінку довгої труби на опорах. Для частих коротких деталей значення має також доступ до приймальної зони, а не тільки найбільший діаметр.
| Модель | Потужність джерела, кВт | Кругла труба, мм | Квадратна труба, мм | Ефективна довжина різання, мм | Маса заготовки, кг | Максимальні оберти патрона, об/хв |
|---|---|---|---|---|---|---|
| 6012 TG-E | 1.5 / 3 | 10–120 | 10–120 | 6500 | 80 | 140 |
| 6016 TG-E | 1.5 / 3 | 10–160 | 10–160 | 6500 | 80 | 140 |
Мінімальний залишок від 30 мм — умовний заводський орієнтир, який перевіряємо на вашій деталі. Максимальні 140 об/хв не задають готової продуктивності: вона залежить від контуру, стінки, матеріалу й циклу подачі. Для регулярних важчих профілів порівнюємо TG-E із TM або багатопатронними серіями.
Варіант патрона 120 або 160 мм, джерело, різальна голова, гази, охолодження й спосіб подачі. Для вибору надсилають діапазон профілів, товщини стінок і типовий розкрій. Потрібні також умови безпечного розміщення довгої труби, видалення диму та обслуговування верстата.
Надішліть креслення або фото деталі, матеріал, товщину, розмір заготовки та потрібний обсяг випуску. Так ми зможемо порівняти конфігурації на вашому завданні, а не лише за потужністю.
Напишіть своє запитання. Якщо маєте креслення, фото або позначення потрібного виконання, додайте їх до запиту.
Обговорити комплектацію
